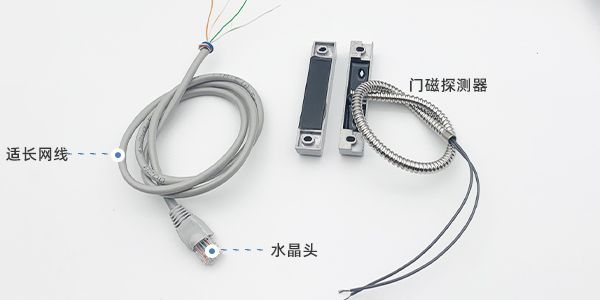

一. 网线一端卡水晶头

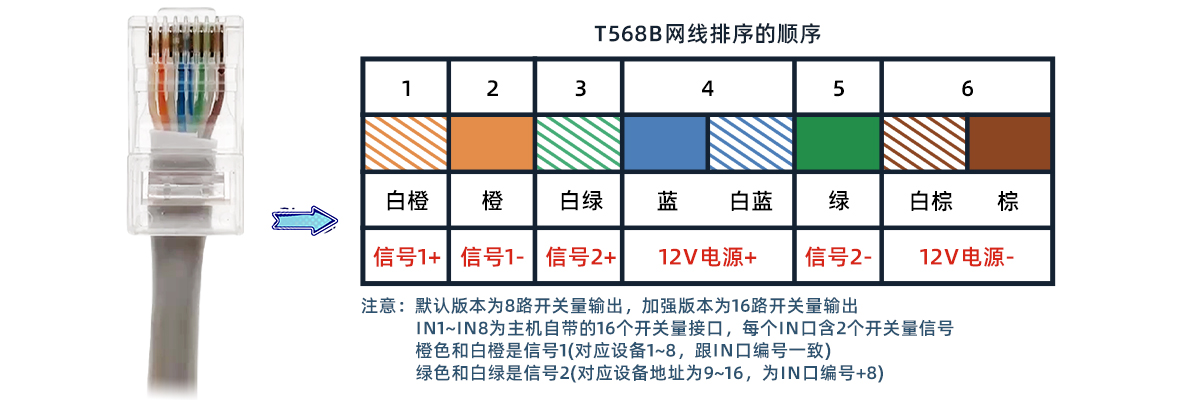

标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：
二. 网线另一端接门磁信号线
接线说明

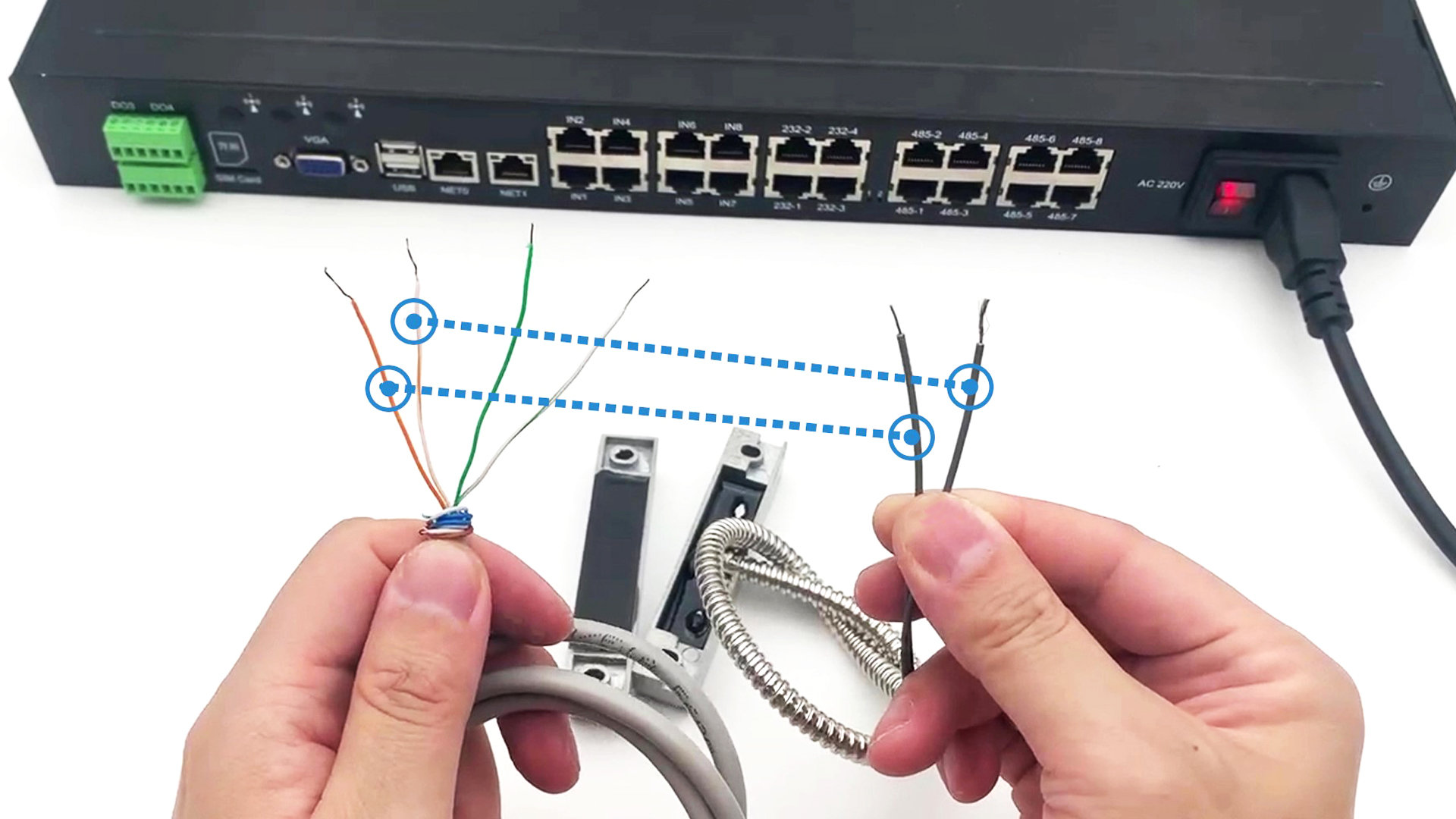

①网线(橙色、白橙)为信号1 接门磁两条信号线(不分方向)

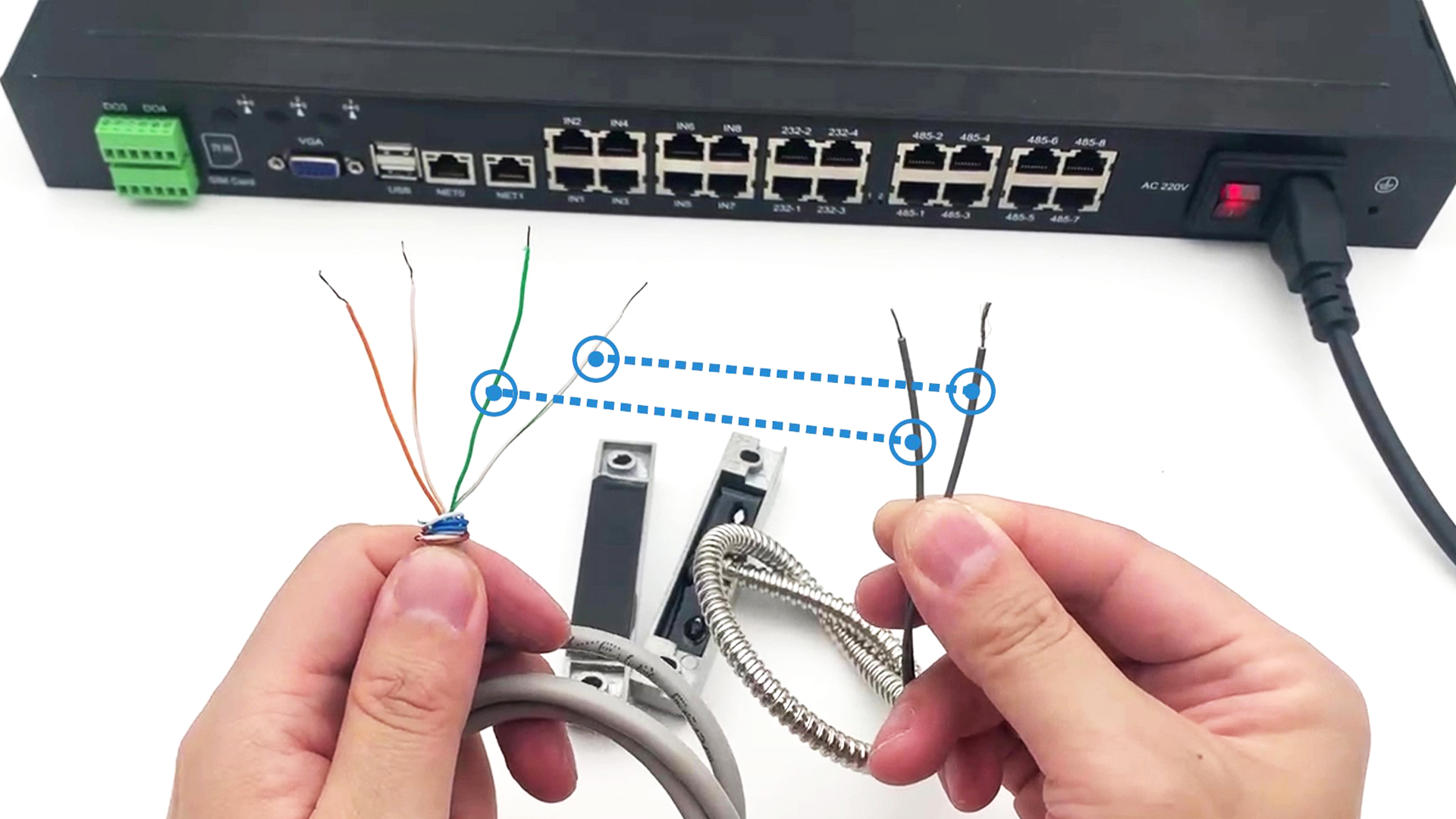

②或网线(绿色、白绿)为信号2 接门磁两条信号线(不分方向)
|

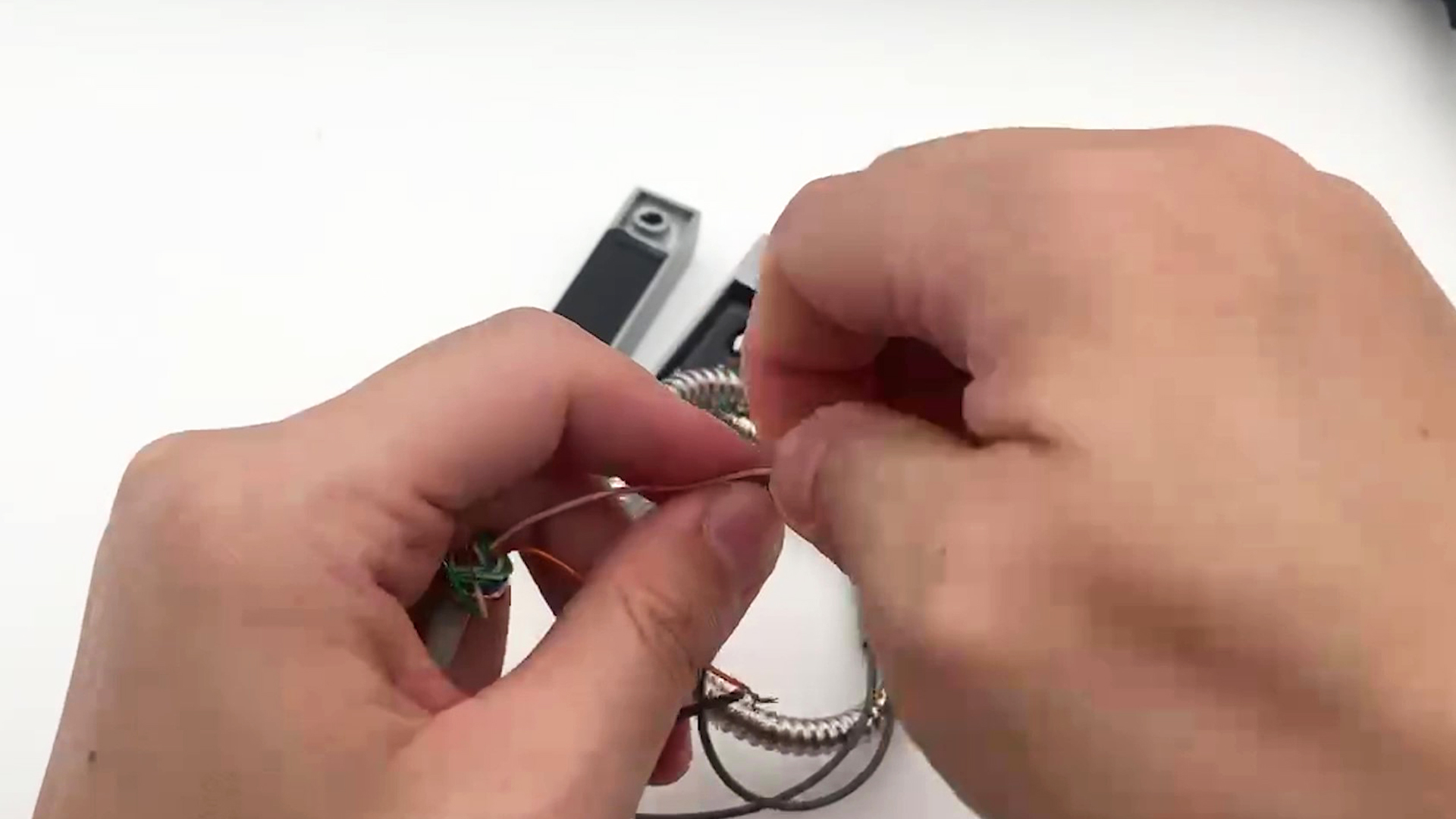

③接线信号线，只需网线与信号线一一对应连接，即固定接线

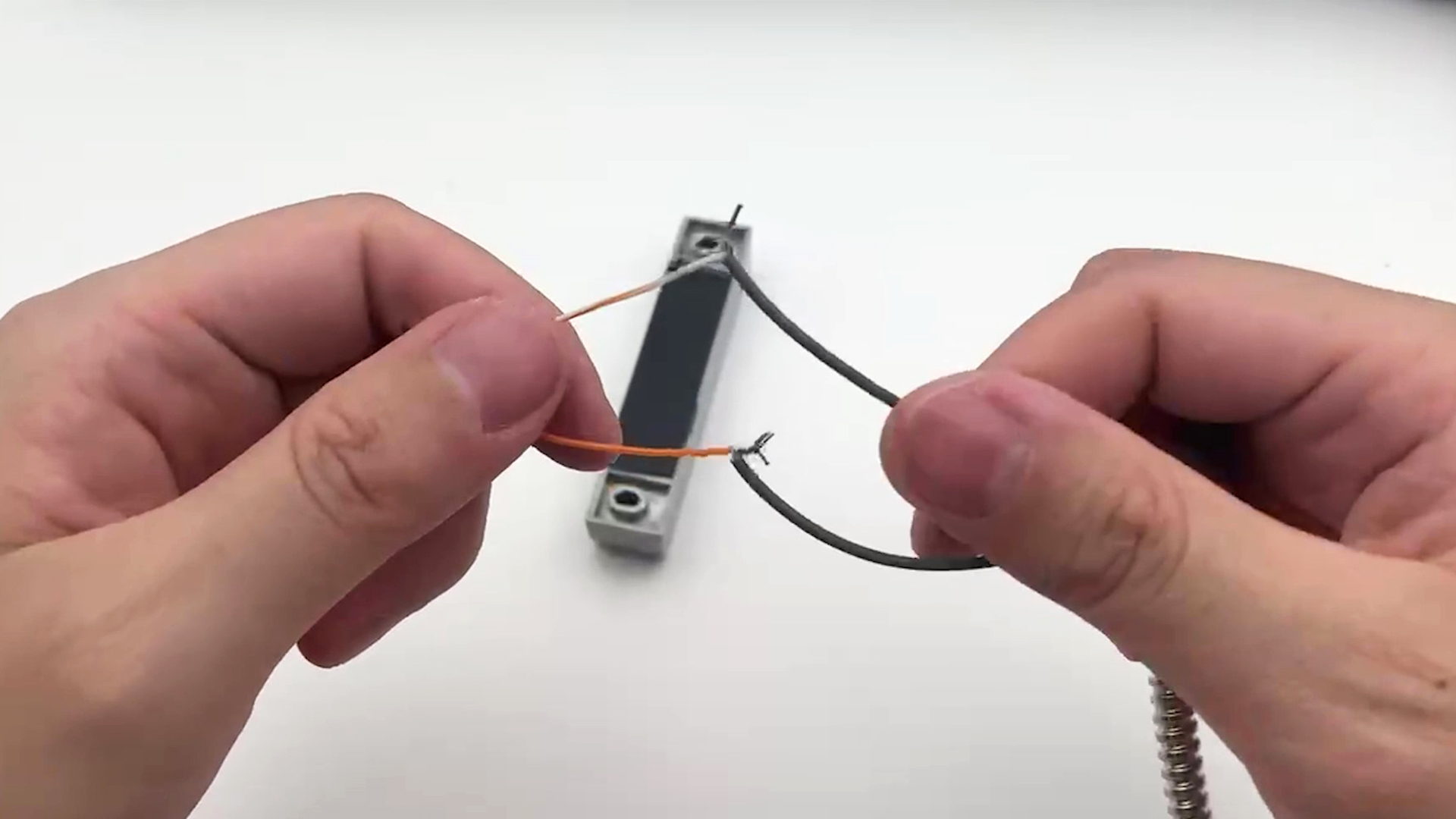

④信号线连接完，轻拉接线端子，确保接线固定到位
|

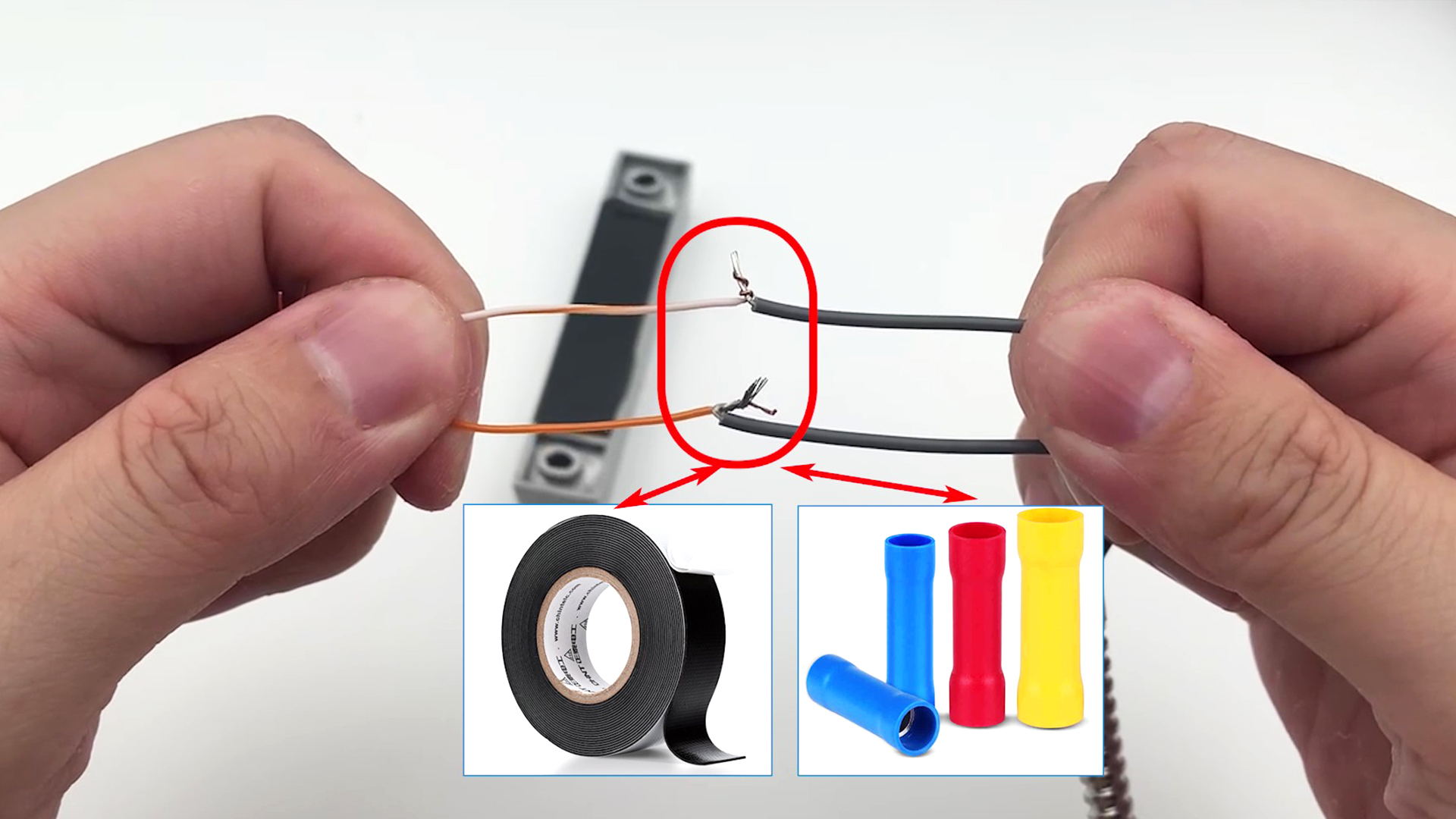

⑤接线处，请使用绝缘胶布或接线端子处理
|
