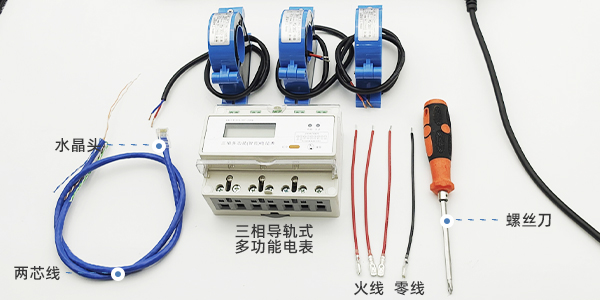

一. 网线一端卡水晶头
标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：
|

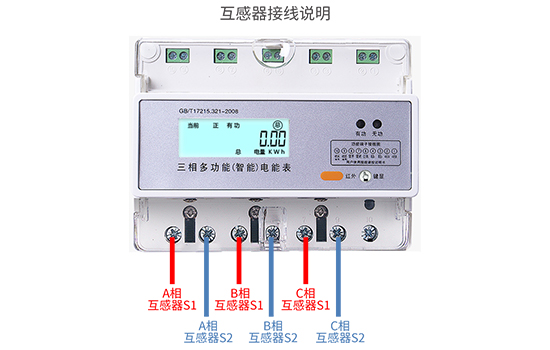

互感器接线说明

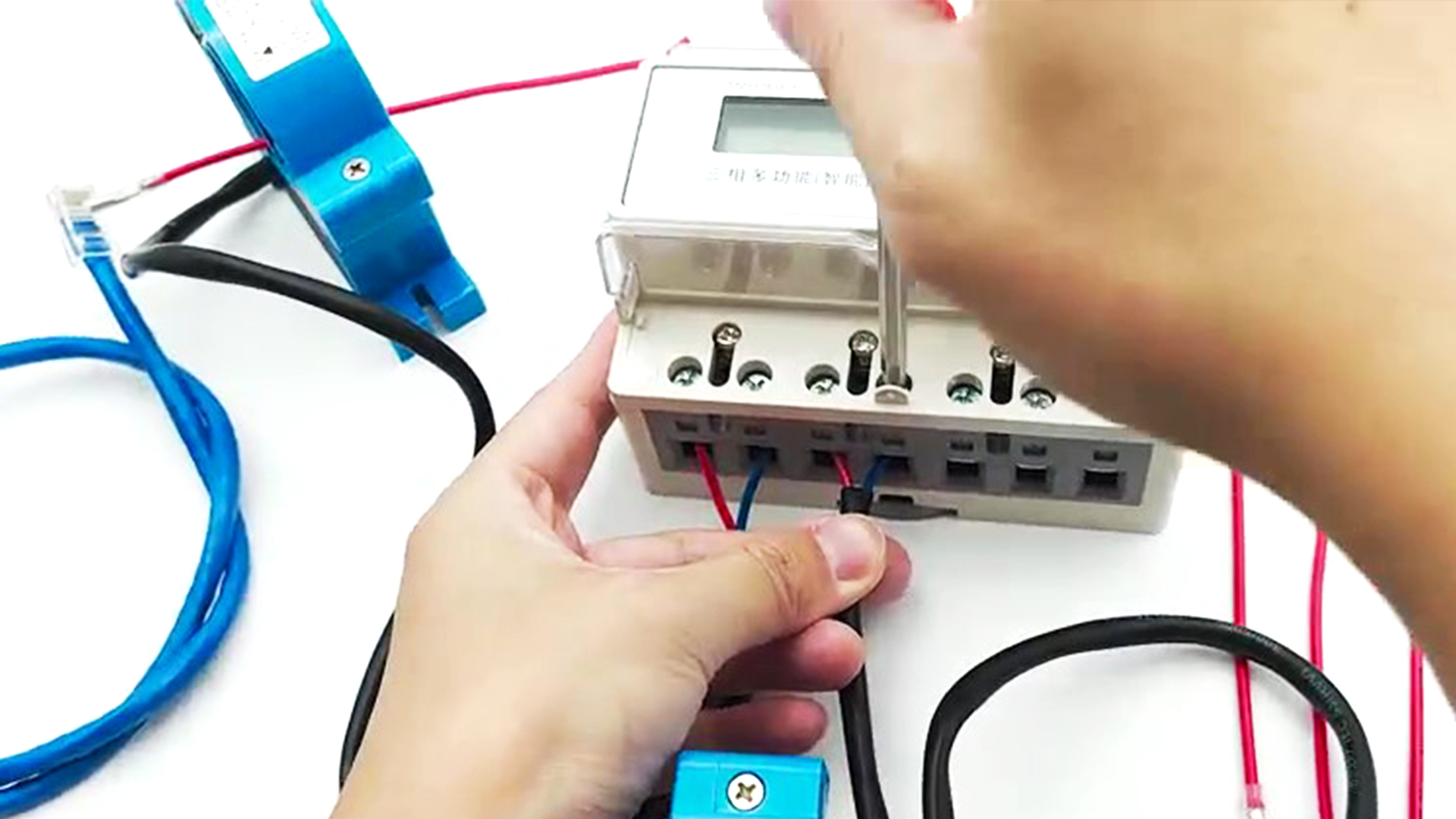

端口1、3、4、6、7、9，分别接入3个电流互感器，红色接1、4、7端口，蓝色接3、6、9端口

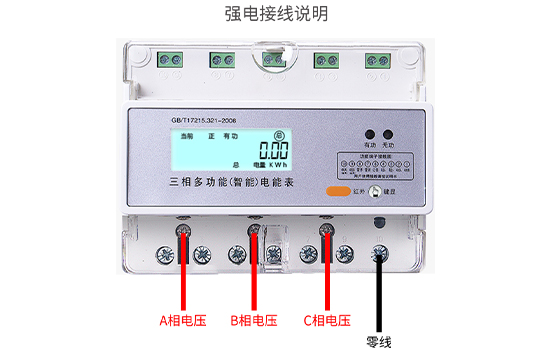

强电接线说明
端口2、5、8、10分别从空开那边引入三相一零，端口10接零线
|
开始接线前，请确保是在完全断电情况下，才能进行接线
三组电流互感器接线说明

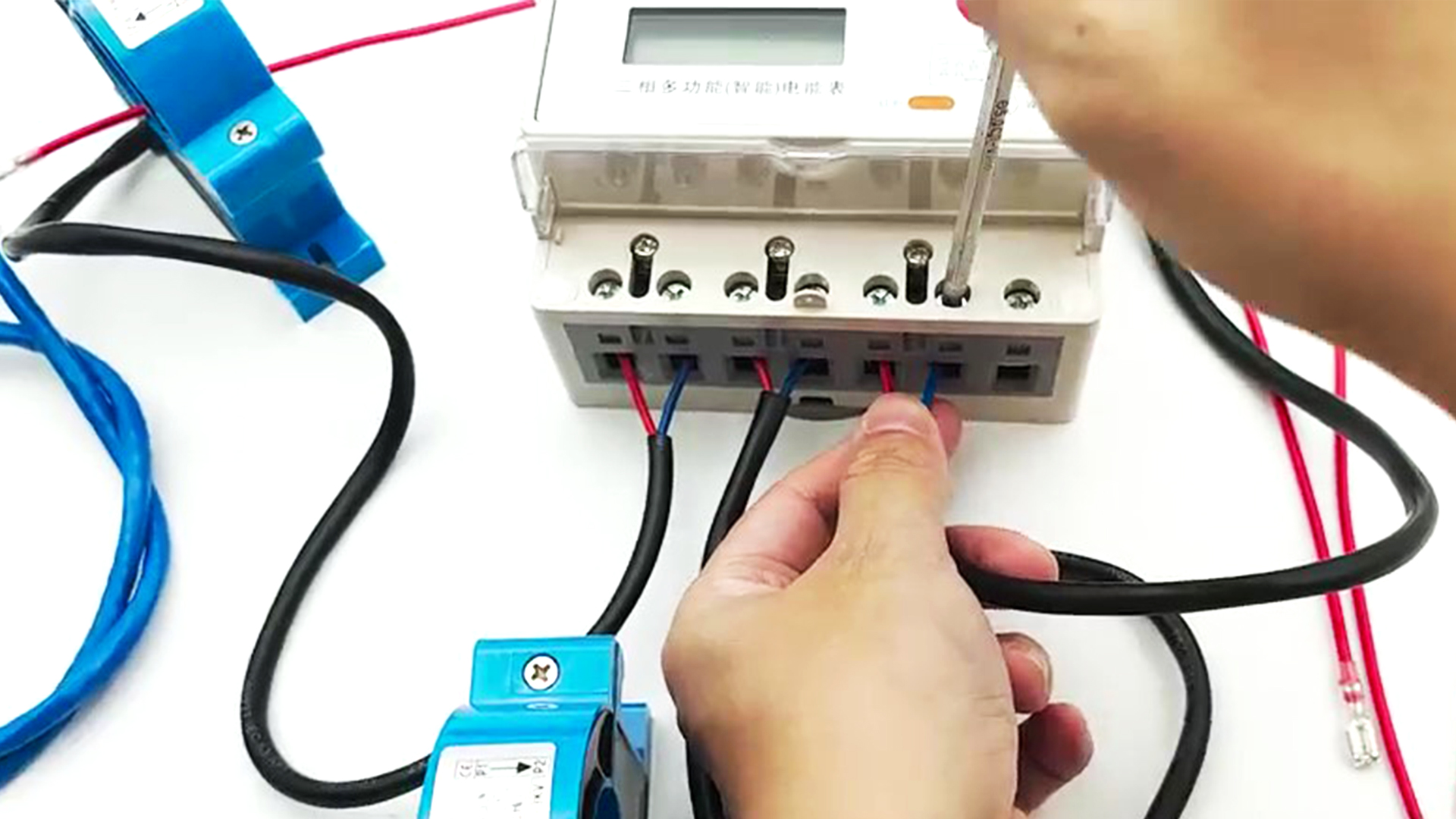

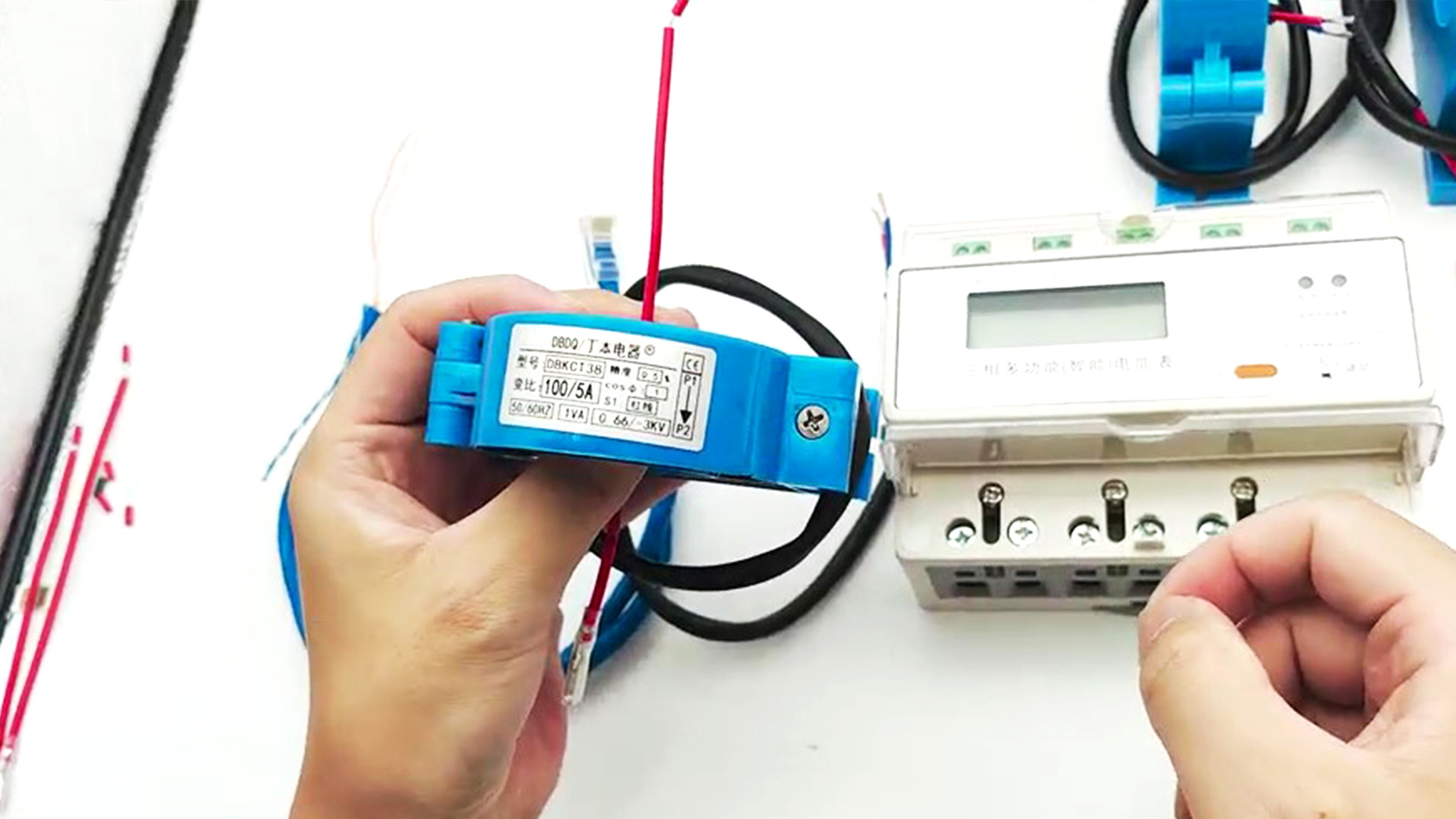

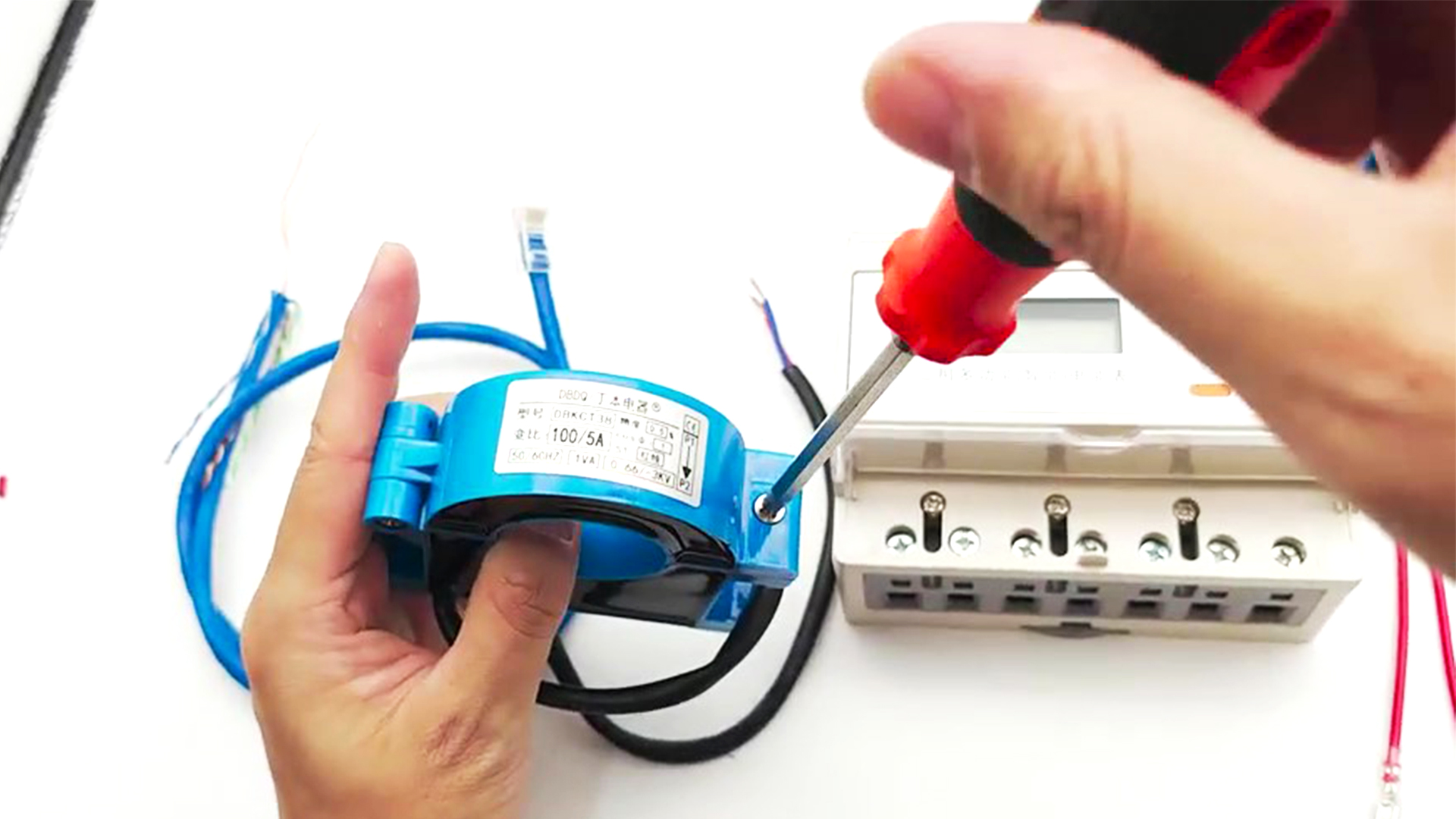

①用螺丝刀旋开互感器的螺栓，能进行270°开合
②火线需穿过电流互感器，能看到互感器向下箭头，安装时，请确保火线电流方向与箭头方向一致
|

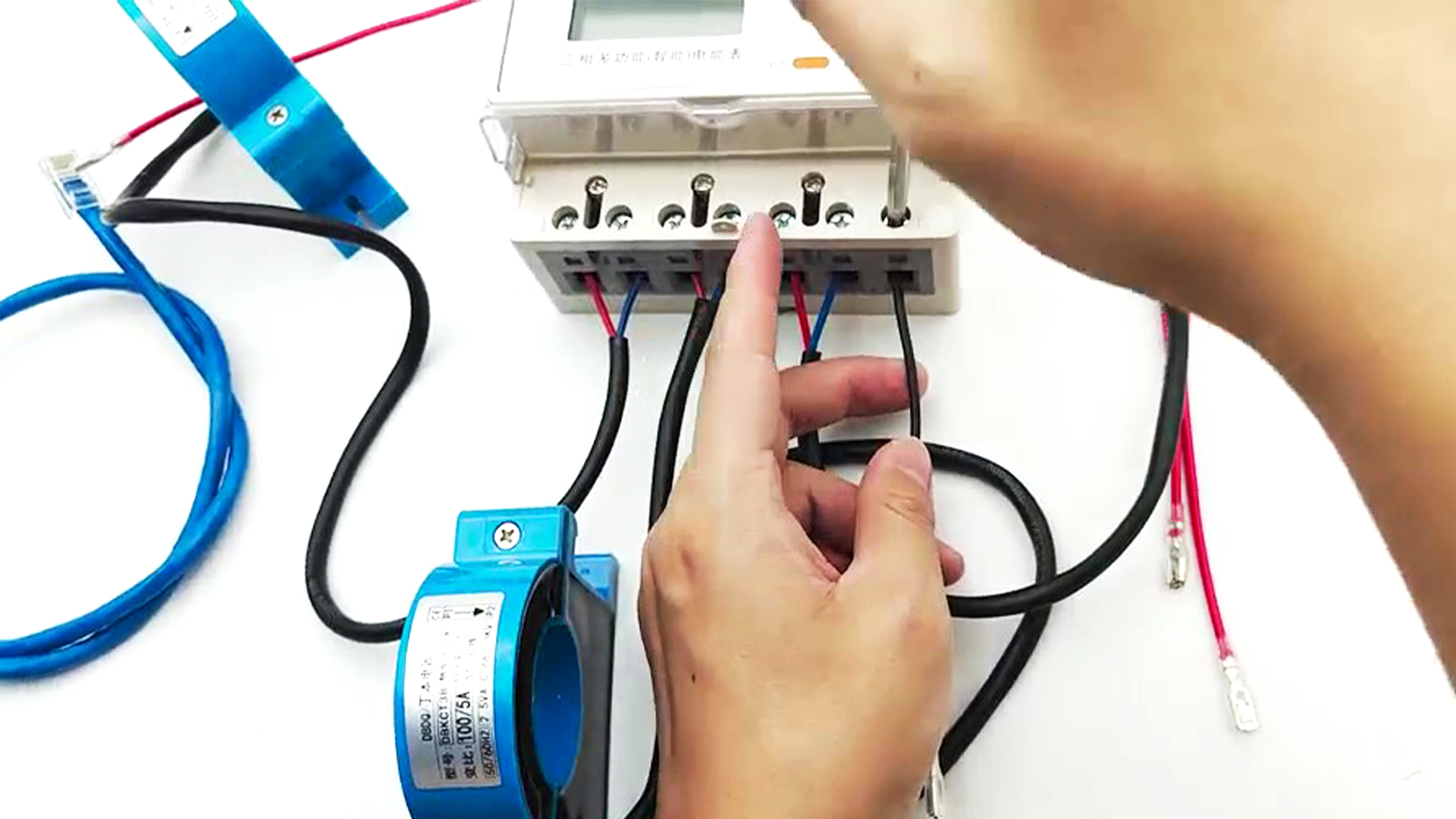

③第一组电流互感器的红线接端口1，蓝线接端口3
④第二组电流互感器的红线接端口4，蓝线接端口6
|
⑤第三组电流互感器的红线接端口7，蓝线接端口9
⑥端口10接入代表零线的黑色线
|

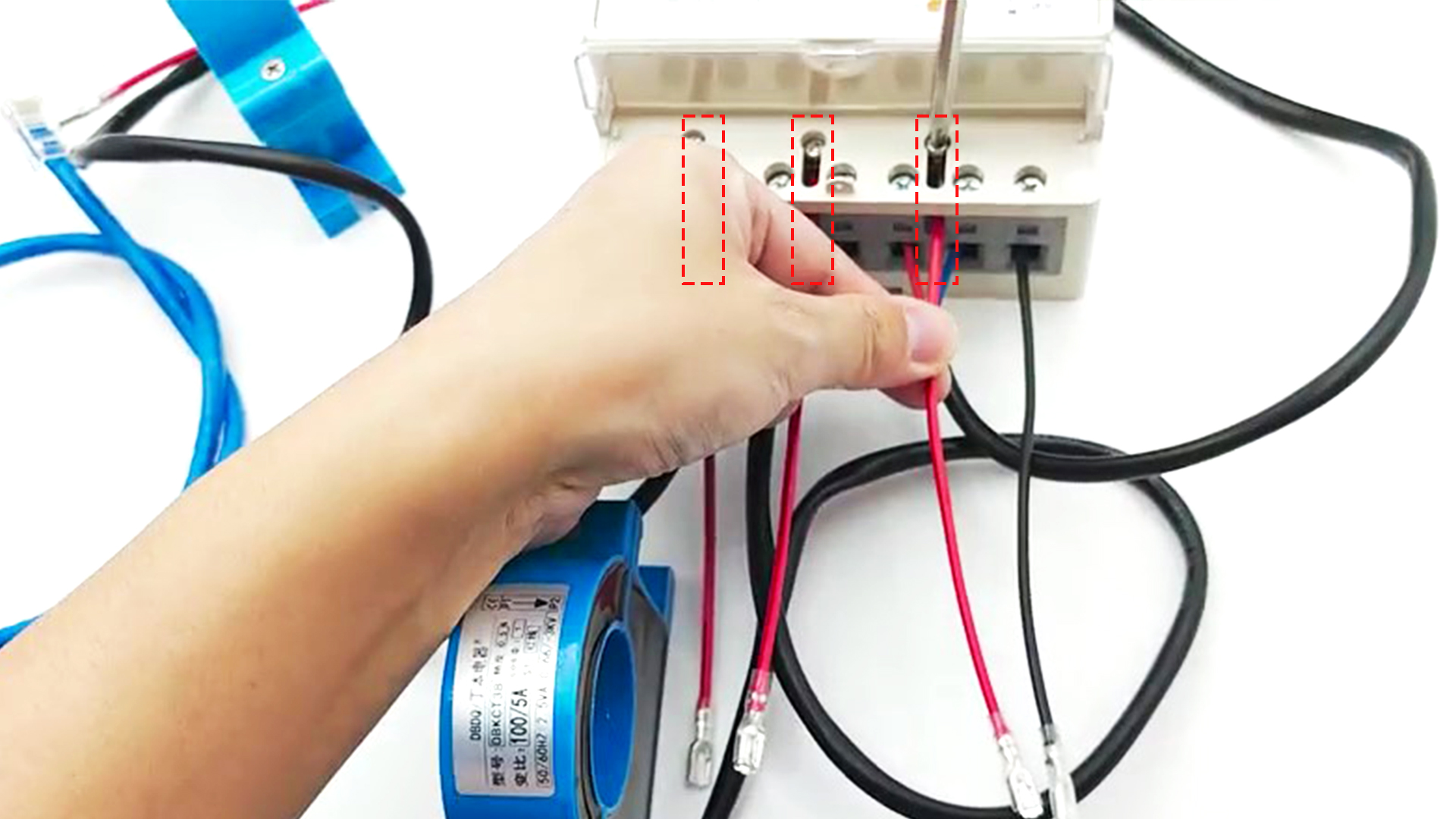

⑦端口2、5、8接入火线的红色线

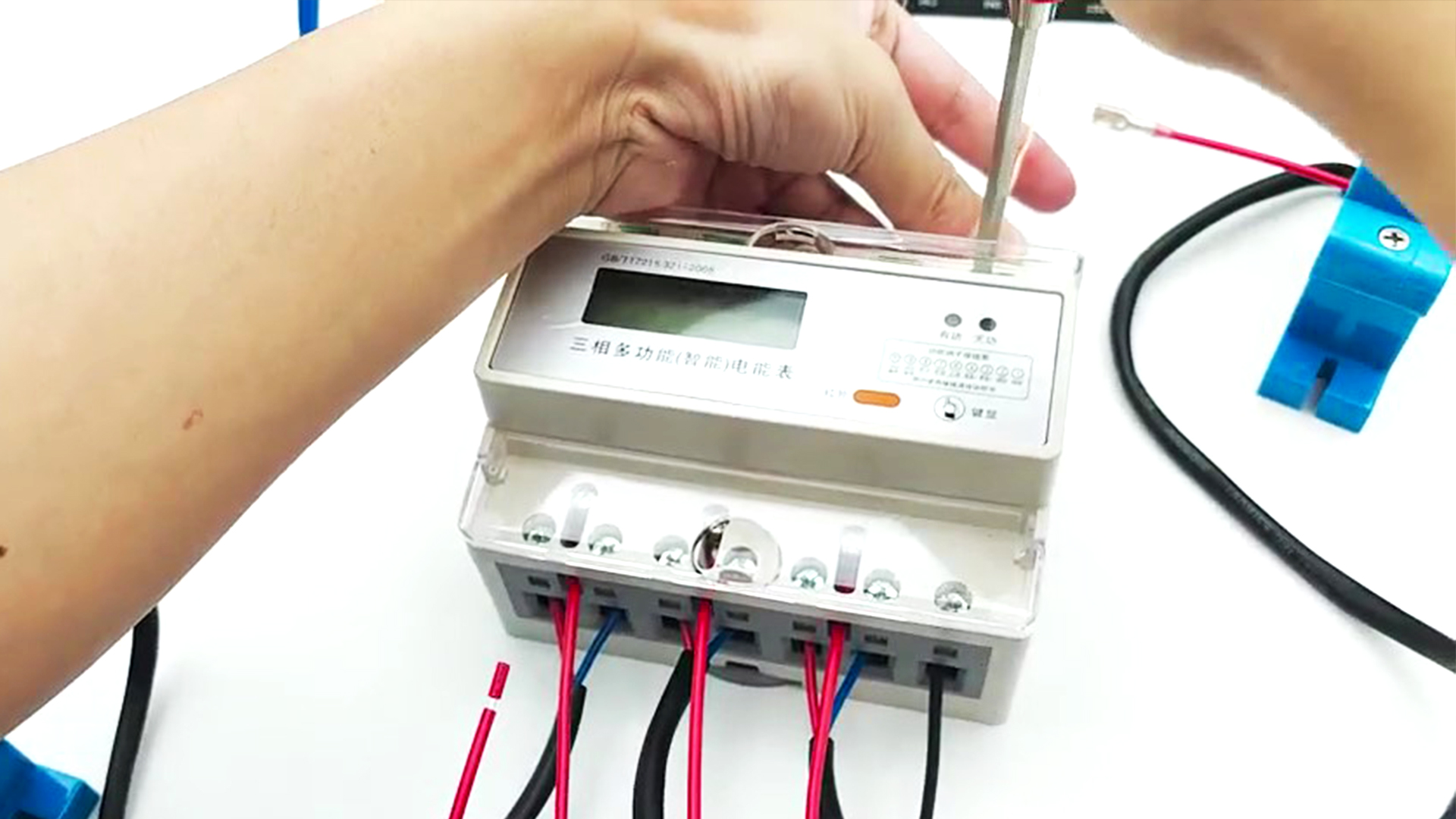

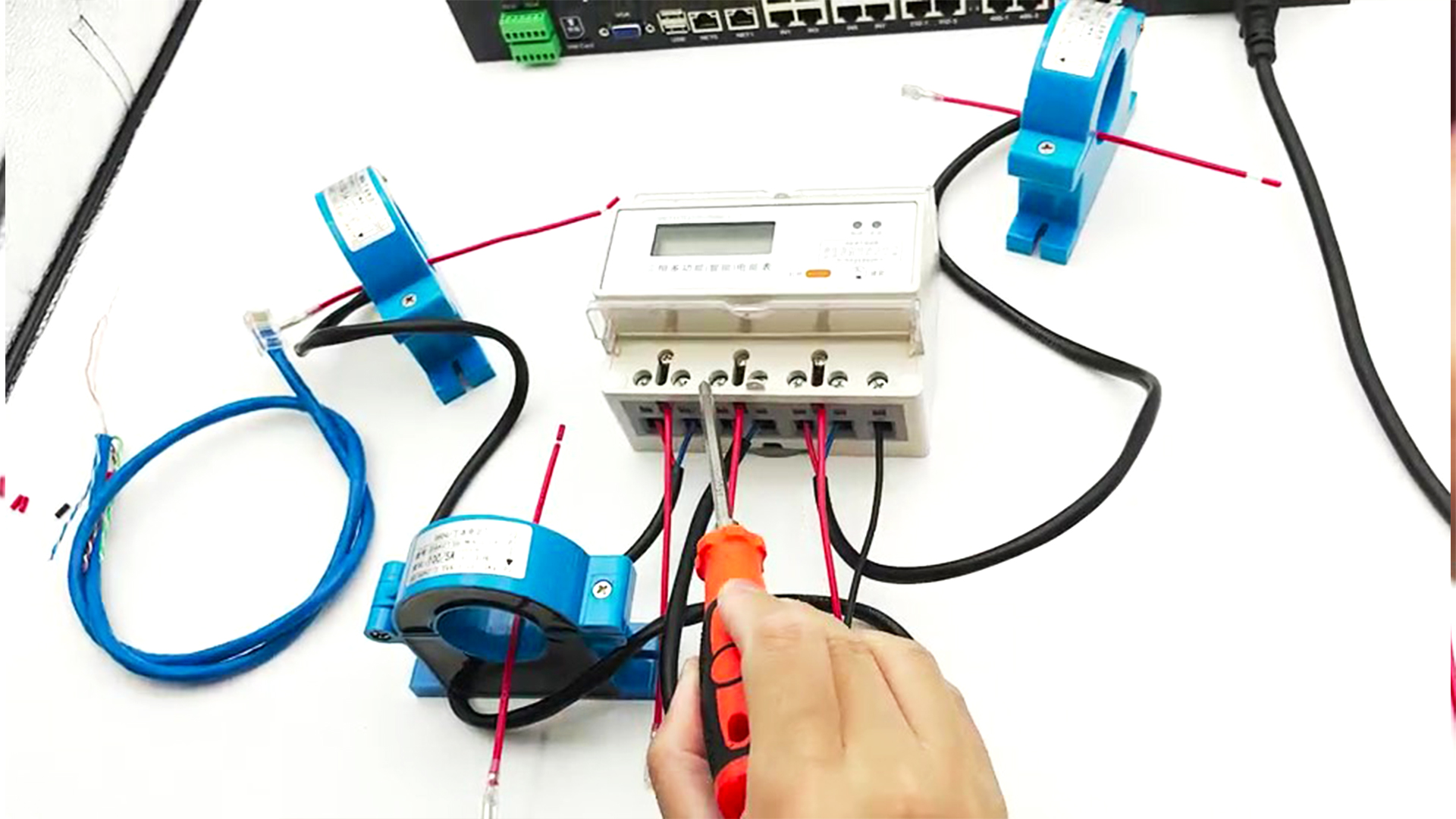

⑧(强电)三相四线全部接完，查看接线是否固定到位
|

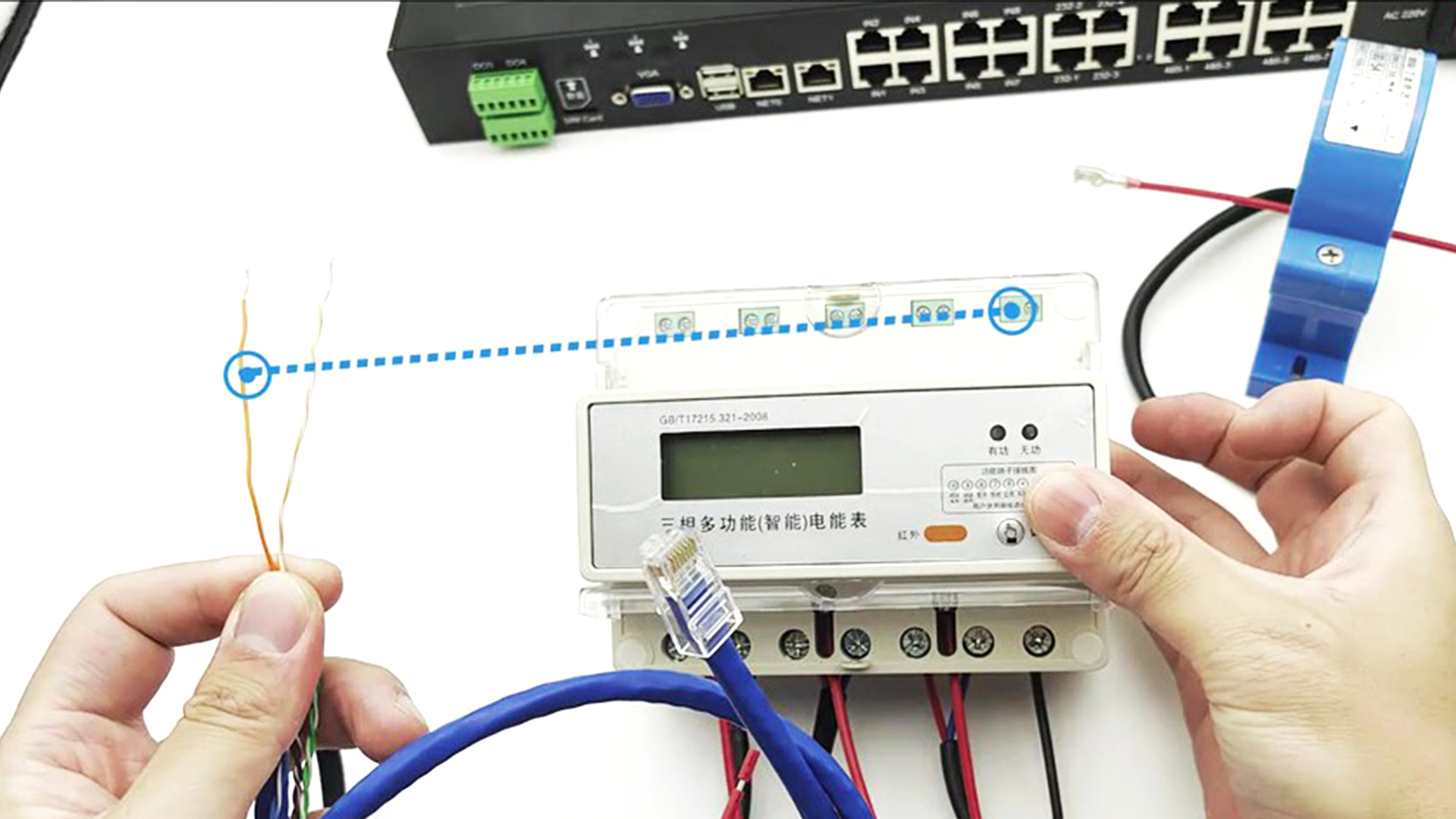

二. 网线另一端接信号线

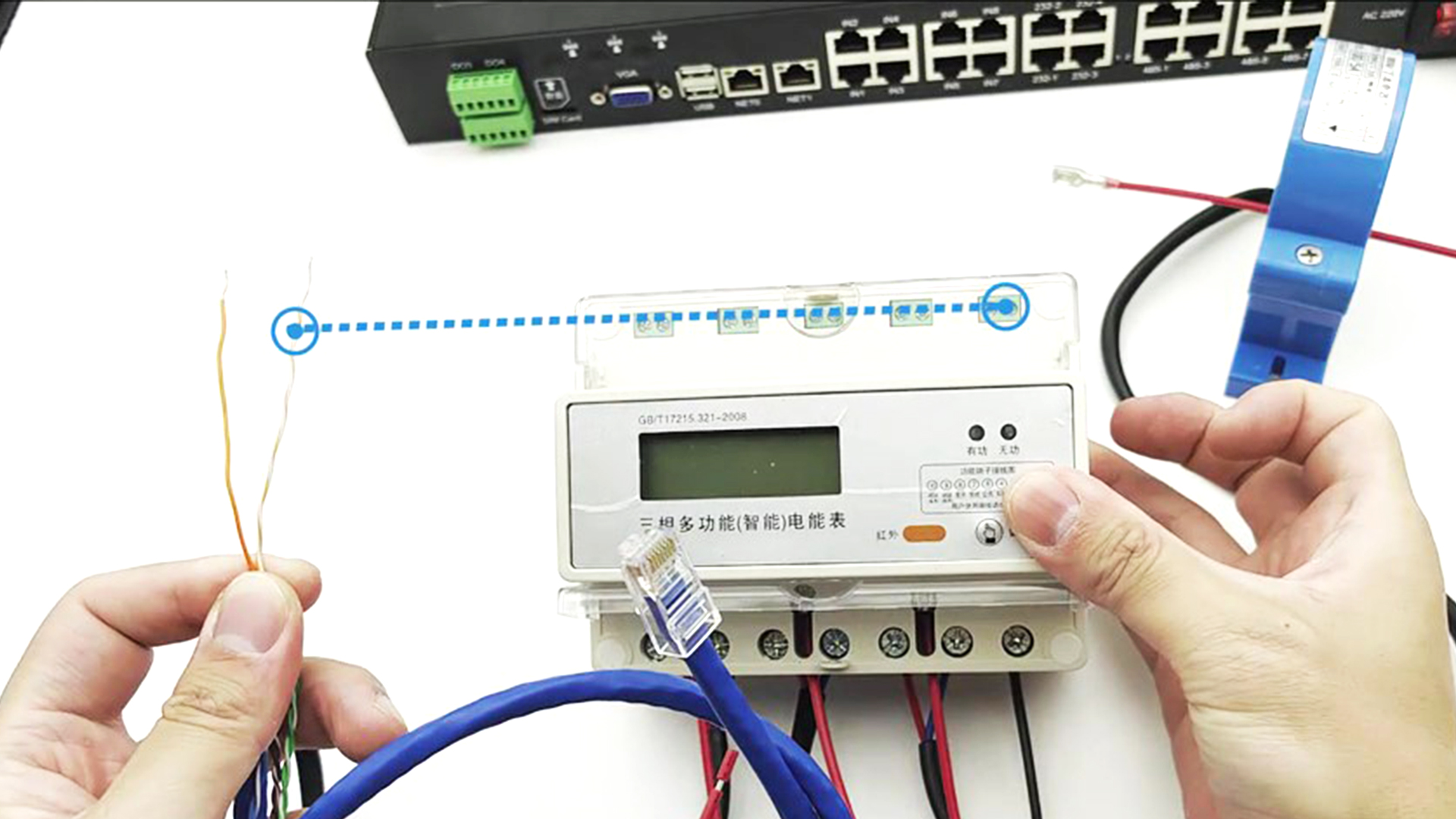

1. 接线说明

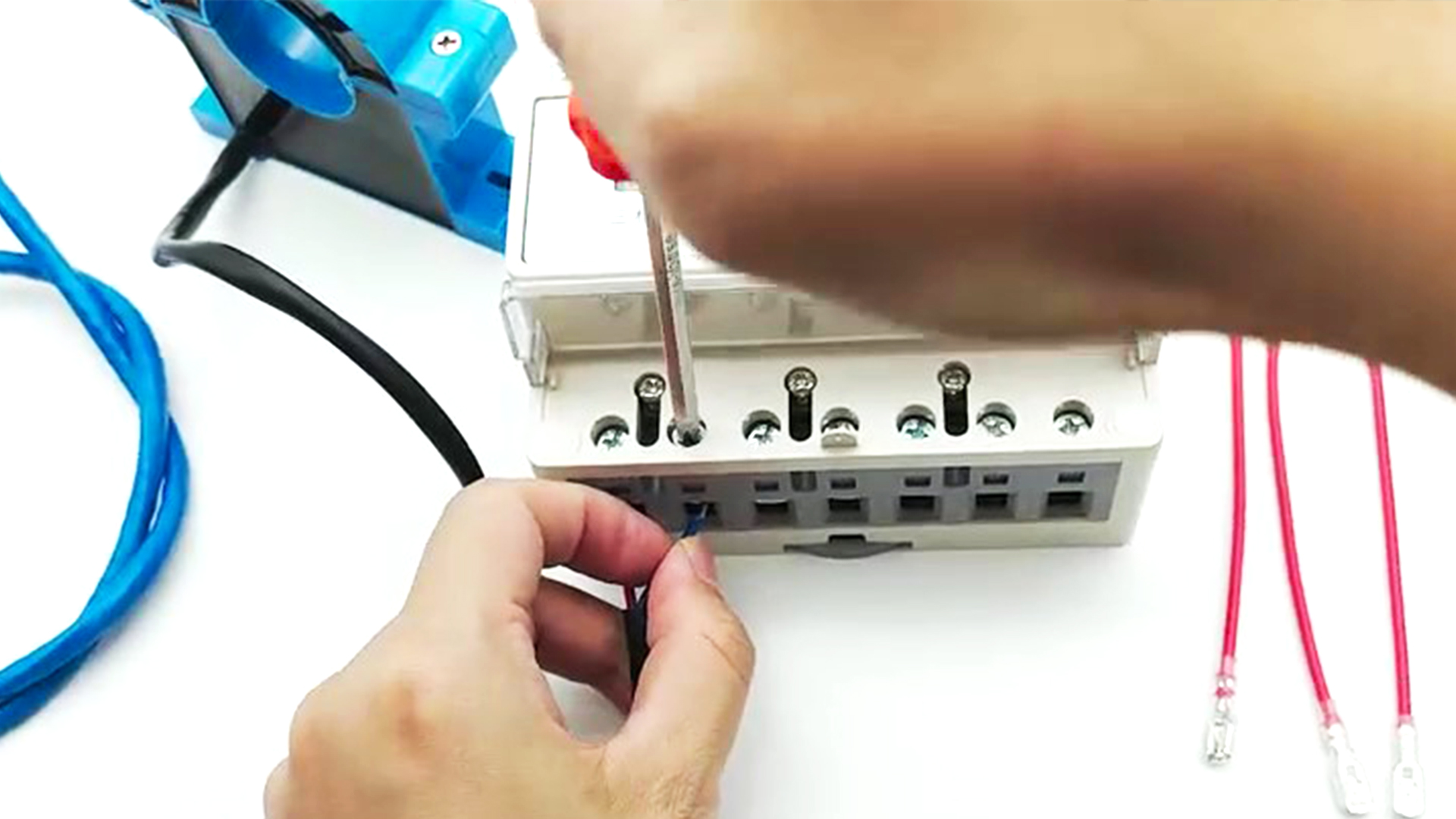

①网线橙色为信号A接端口2
②网线白橙为信号B接端口1
|
③用螺丝刀逆时针旋松，将线插入端口孔内，顺时针紧固螺丝，即固定接线
|
