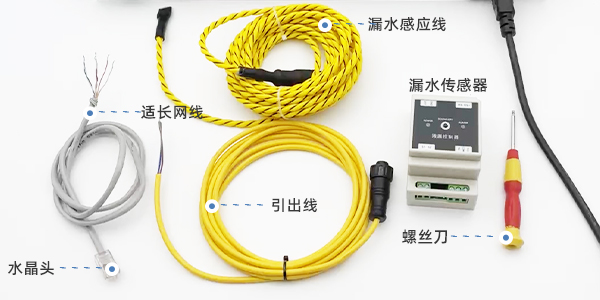

一. 网线一端卡水晶头
标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：
二. 网线另一端接设备端子
1. 接线说明

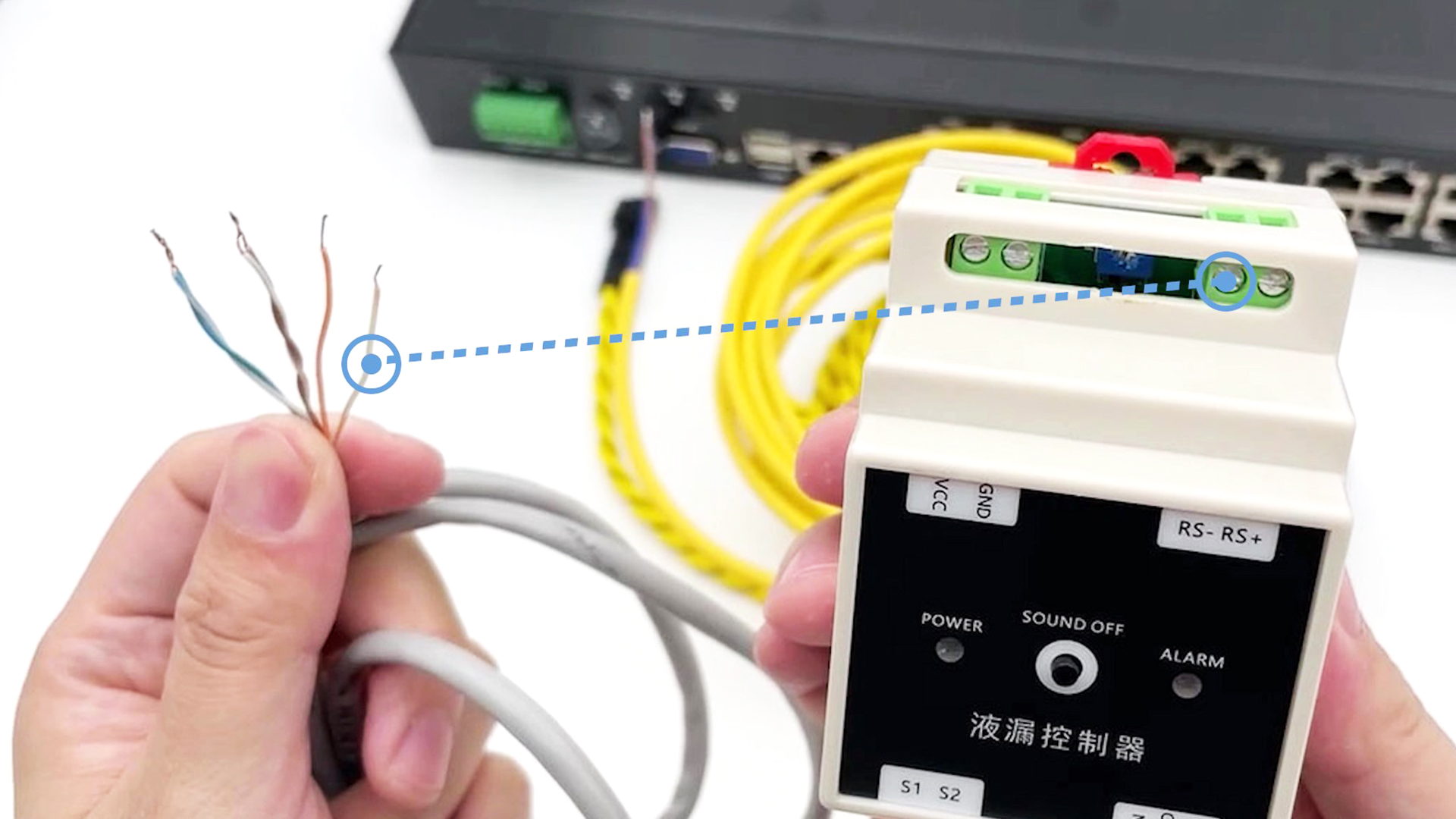

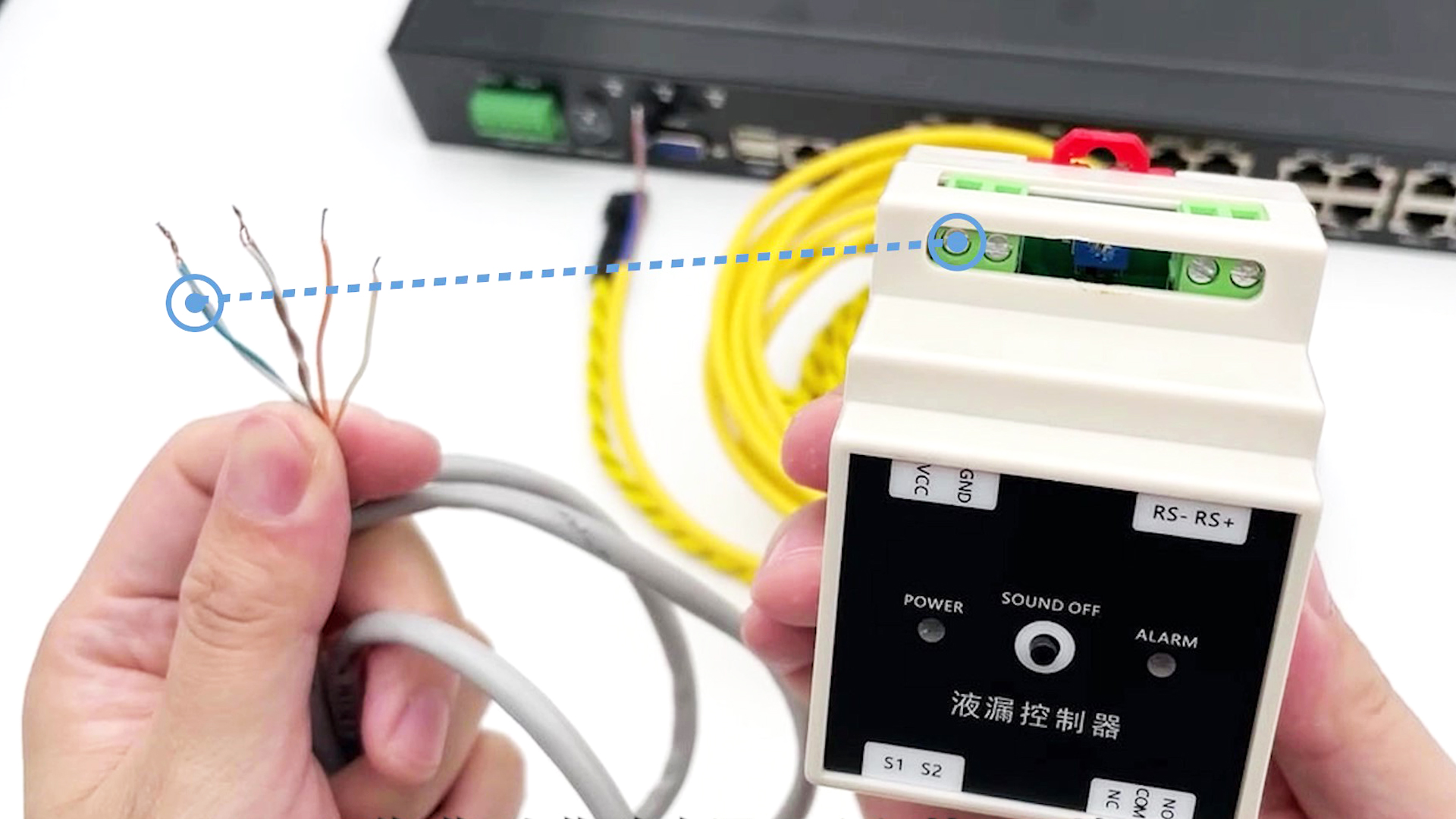

①网线(蓝+白蓝)为电源正(+) 接VCC端口
②网线(棕+白棕)为电源负(-) 接GND端口
|
③网线(橙色)为信号A 接RS+端口
④网线(白橙)为信号B 接RS-端口
|
2. 固定接线

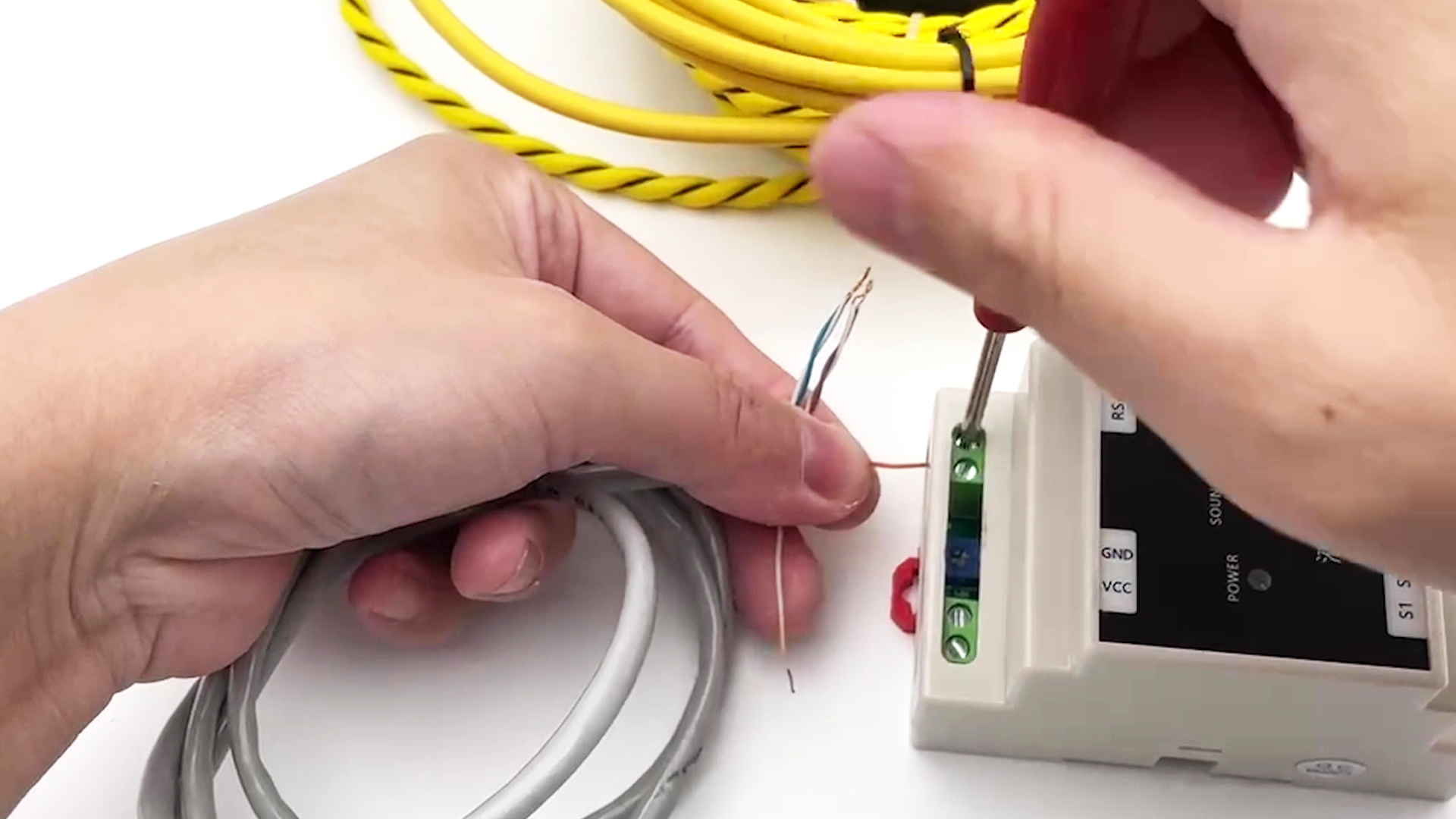

①用螺丝刀逆时针旋松，将线插入端口孔内，顺时针紧固螺丝，即固定接线

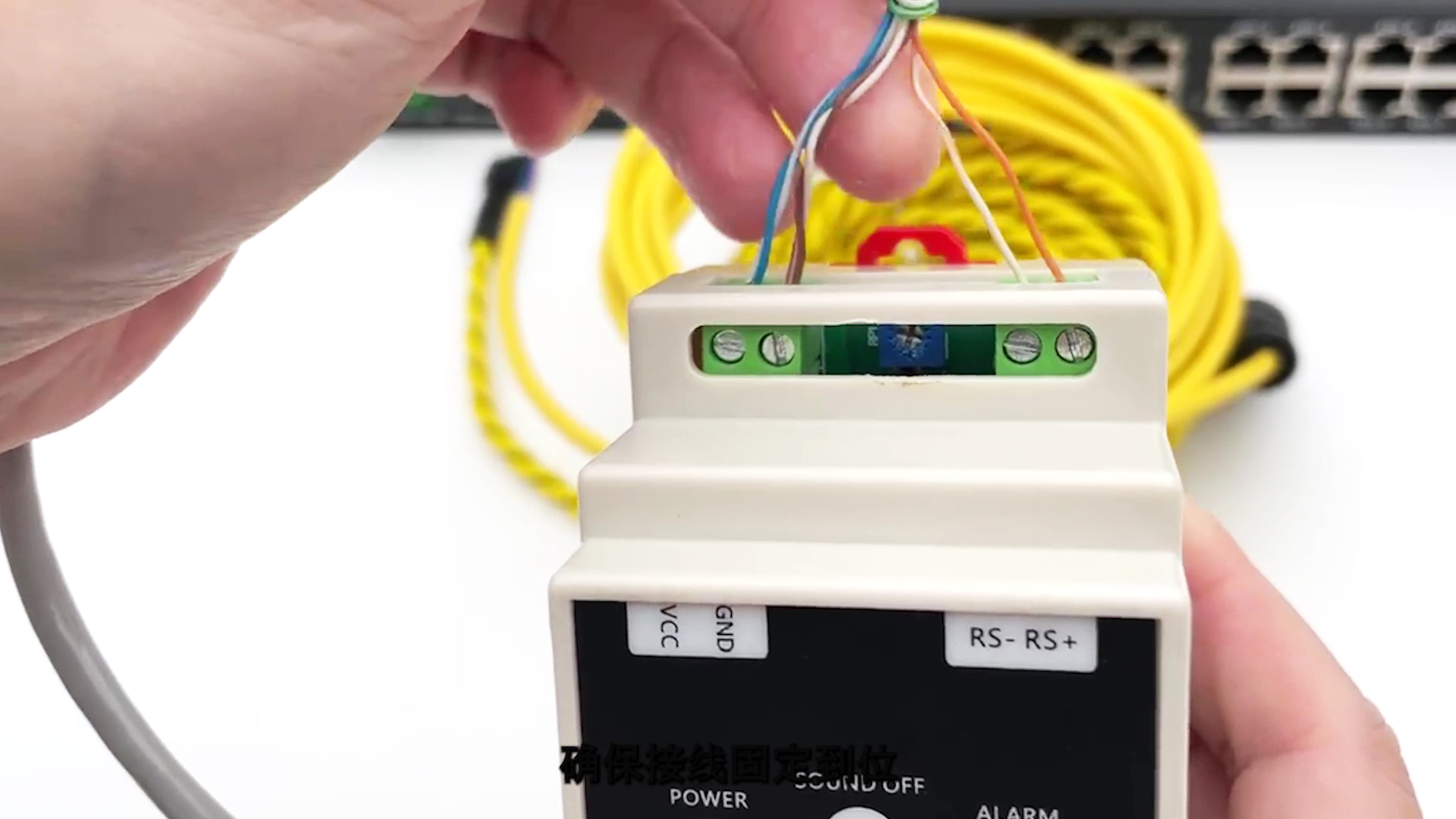

②4线端口接完，轻拉接线端，确保接线固定到位
|
漏水感应线说明

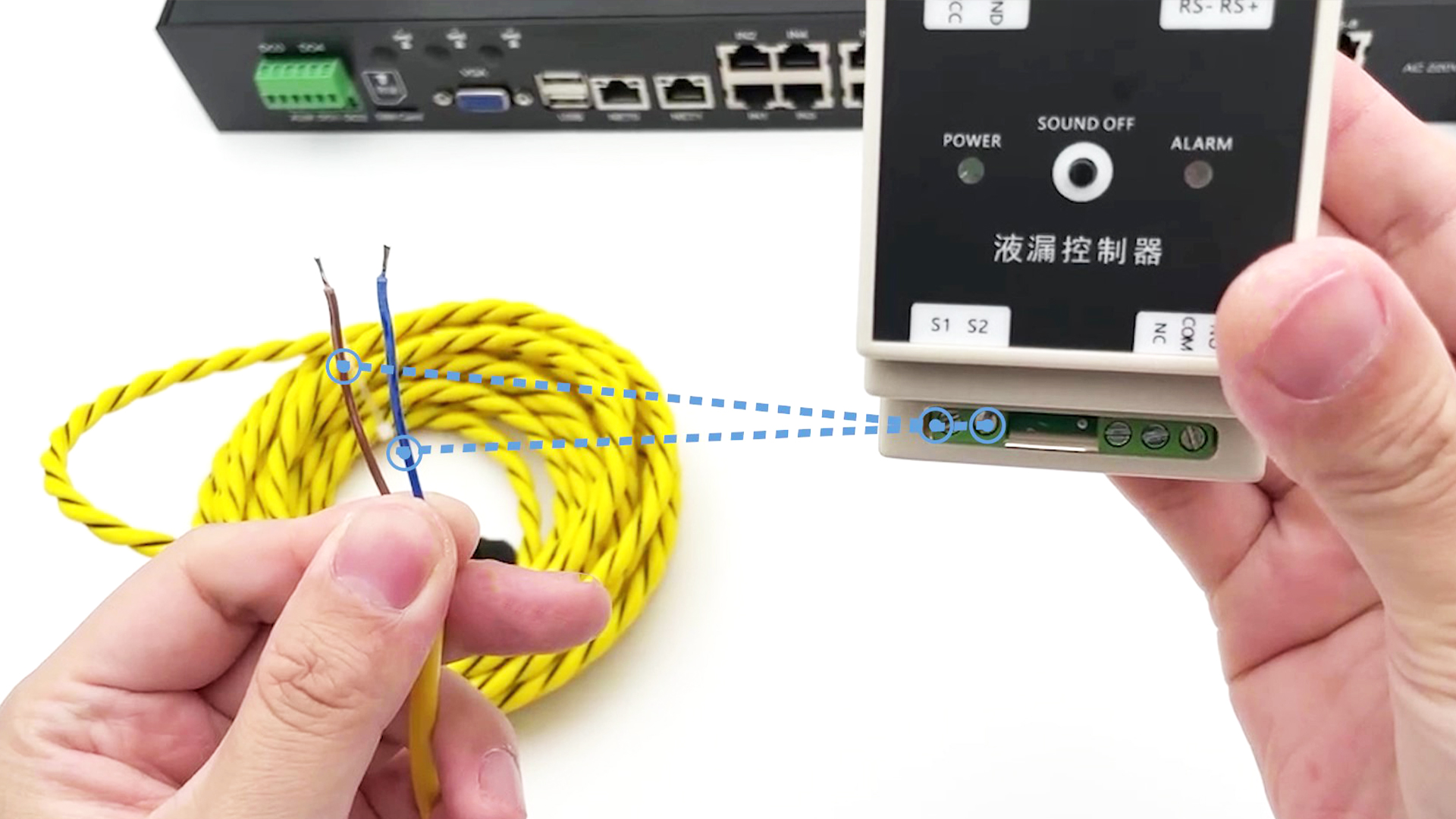

①引出线接S1、S2端口(不分正负)

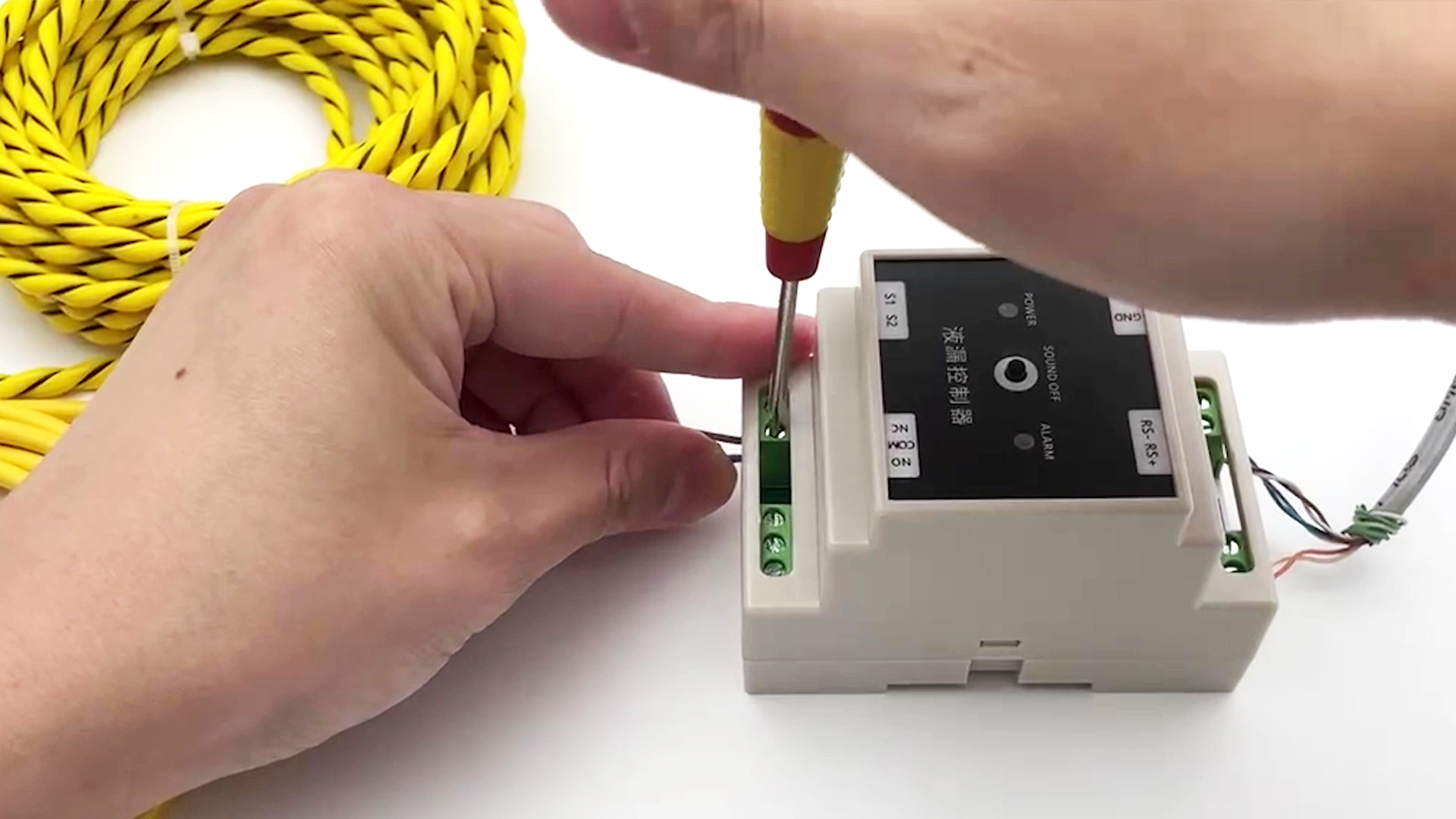

②用螺丝刀逆时针旋松，将线插入端口孔内，顺时针紧固螺丝，即固定接线
|

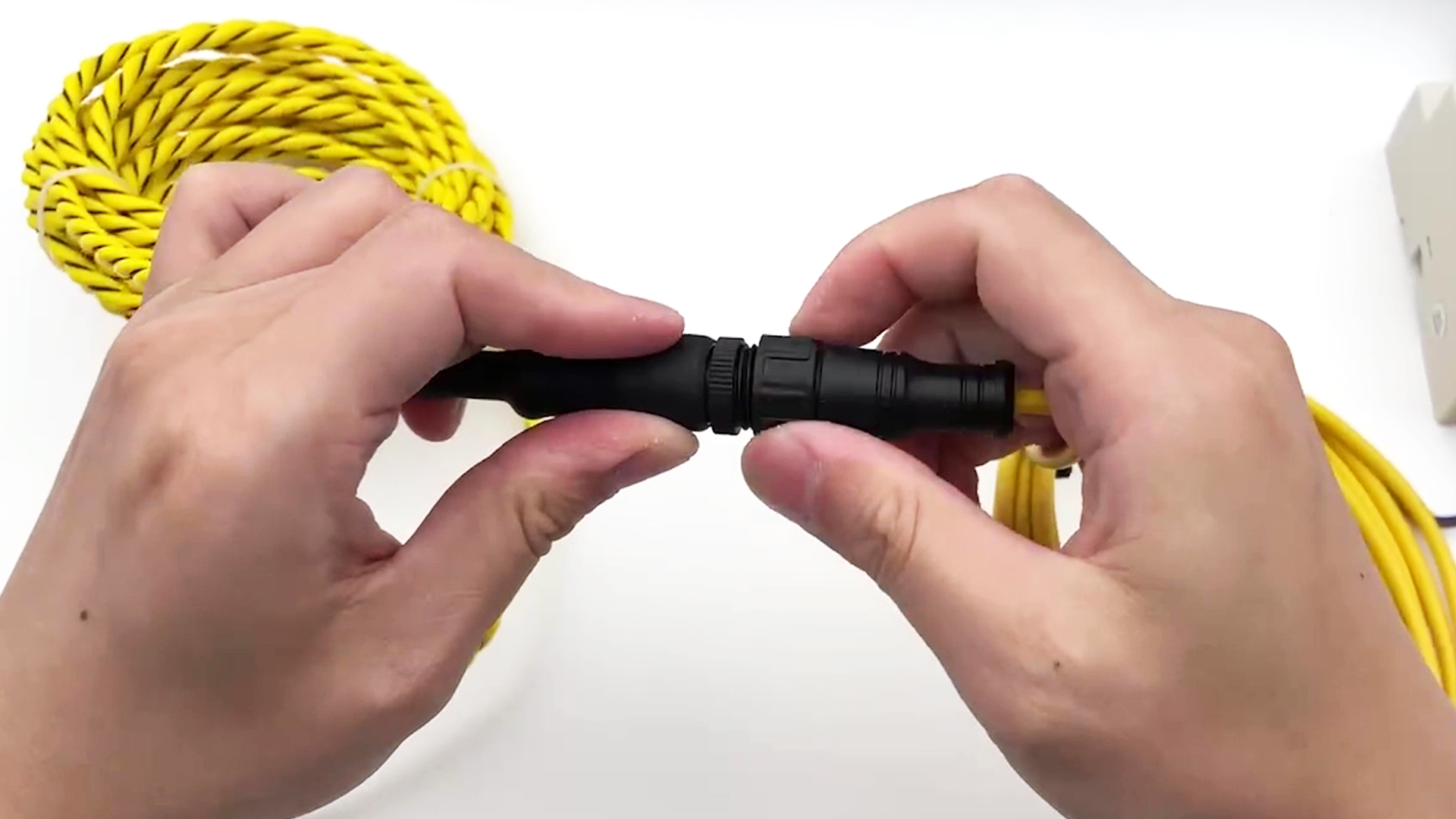

③漏水感应线连接头与引出线连接头对应连接旋紧
|

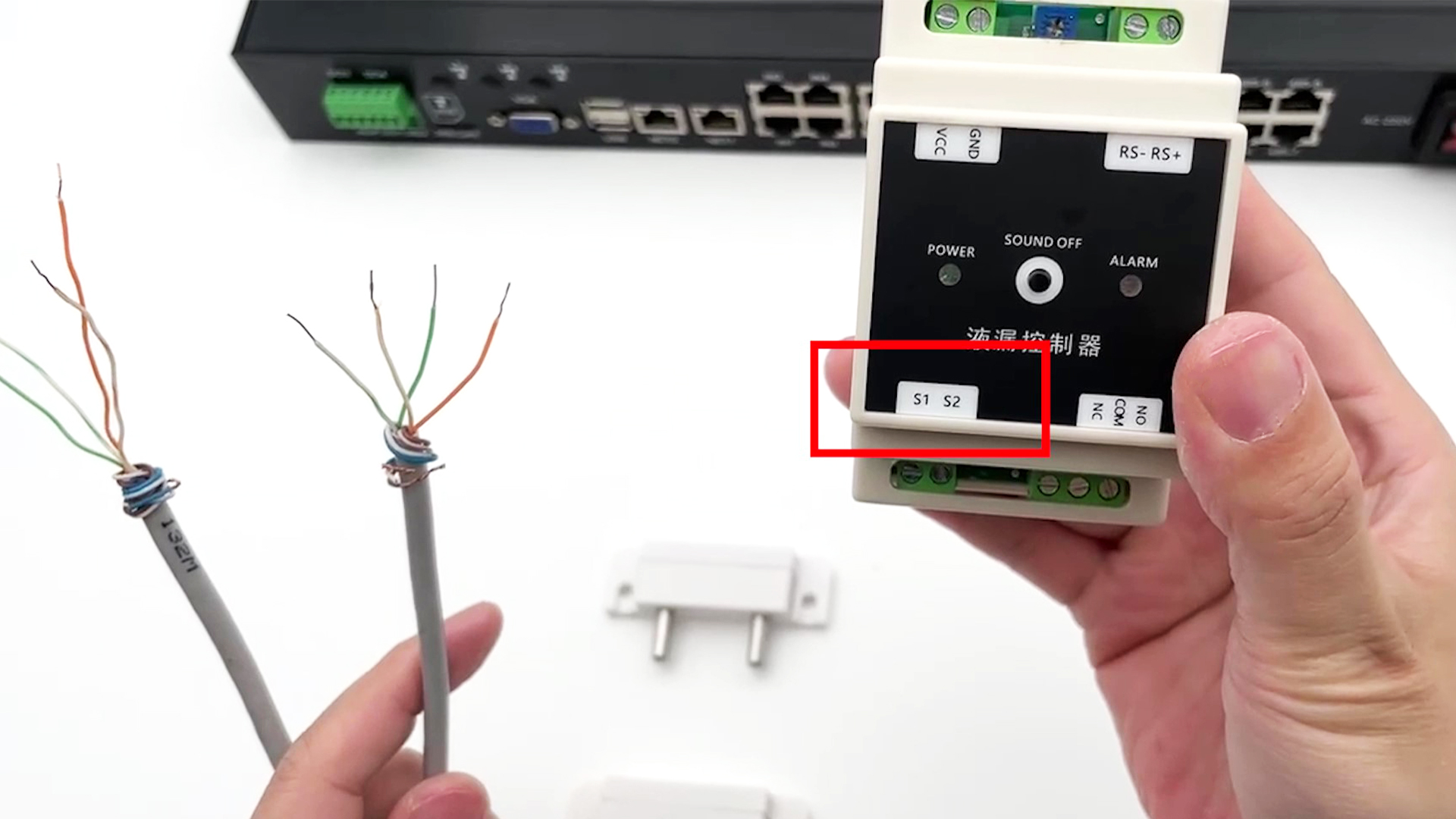

电极片接线说明

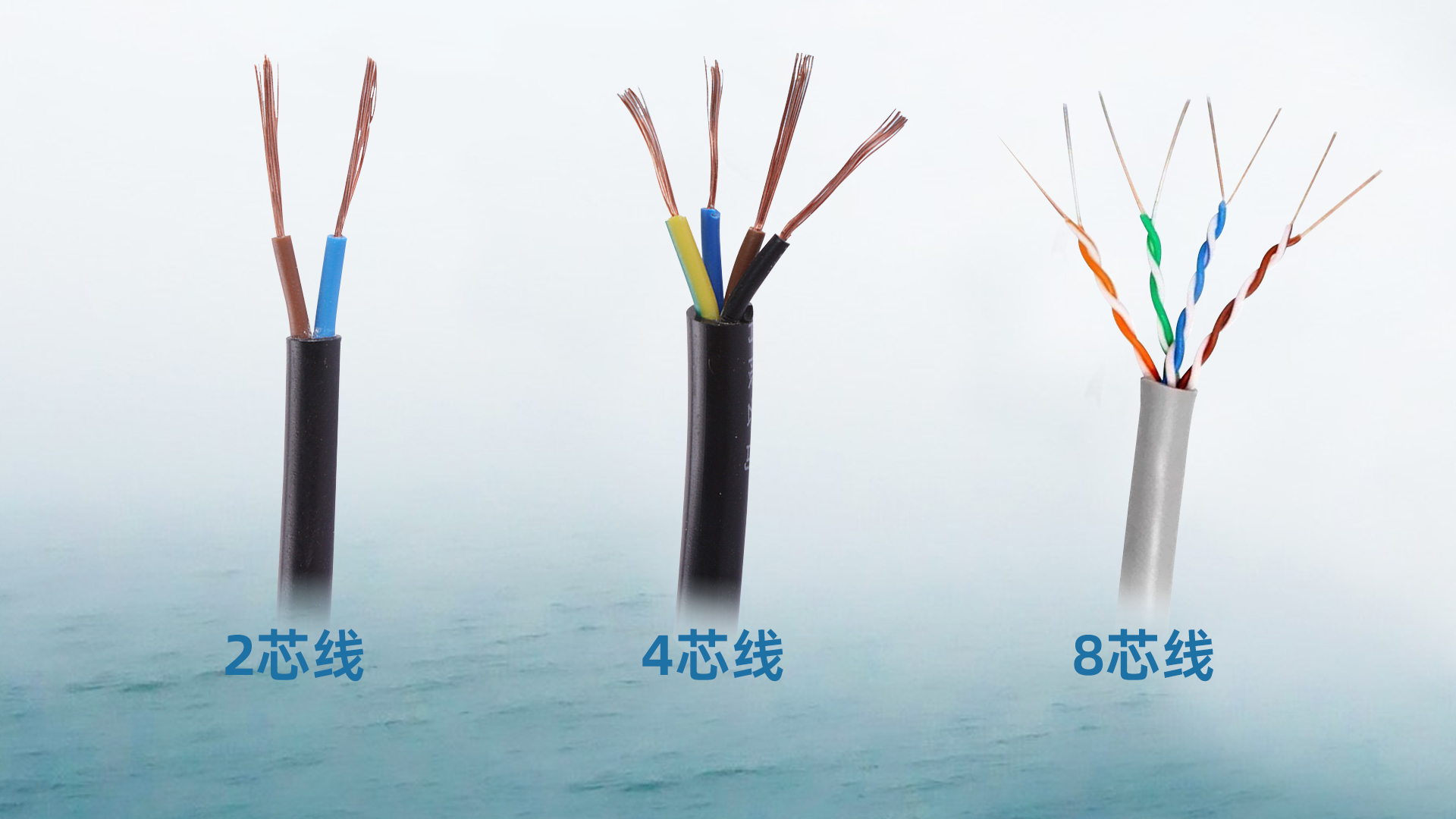

引线，可选2芯线、4芯线、8芯线

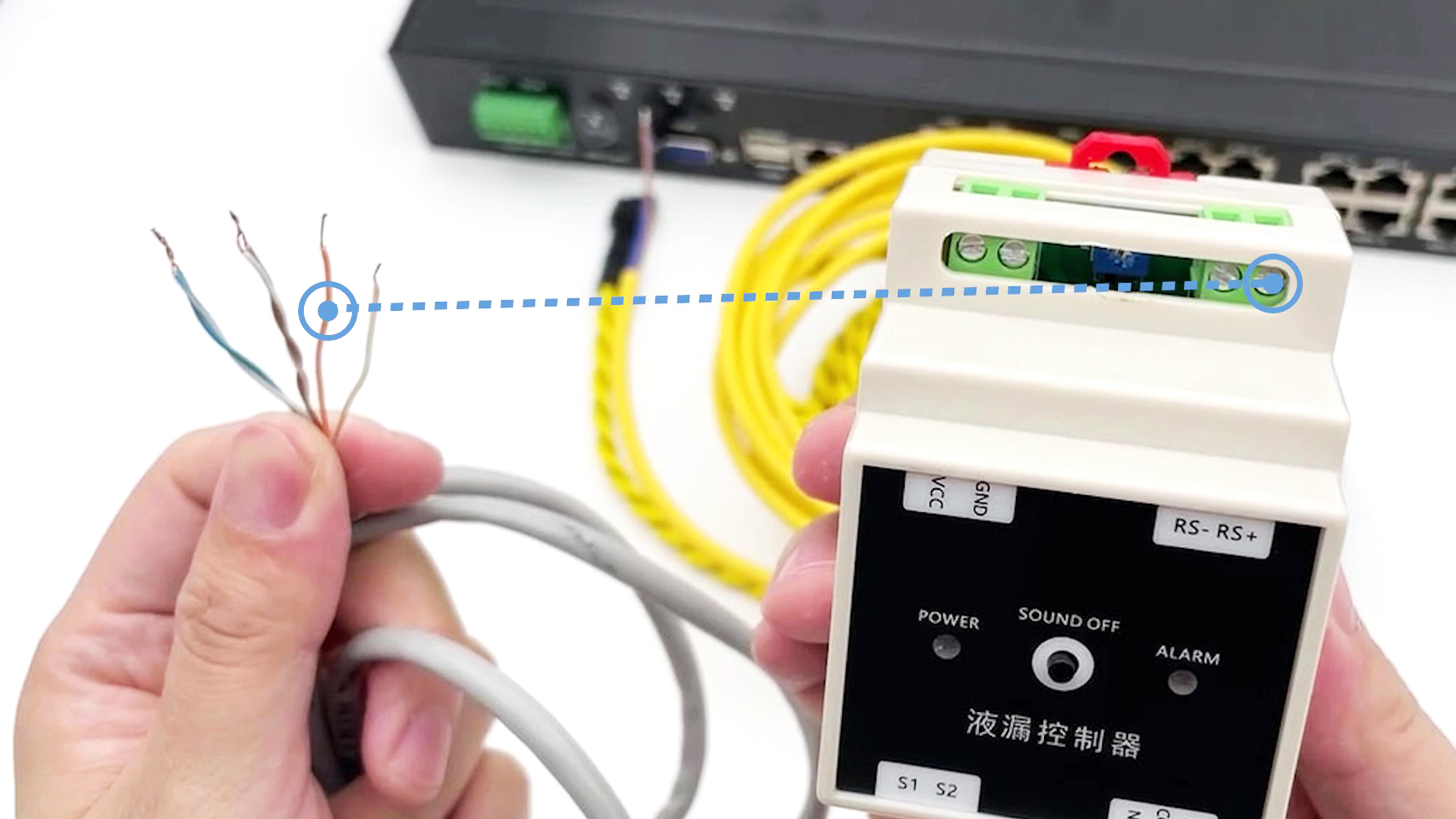

①现在以8芯线示范，引线一端接S1、S2端口(不分正负)
|

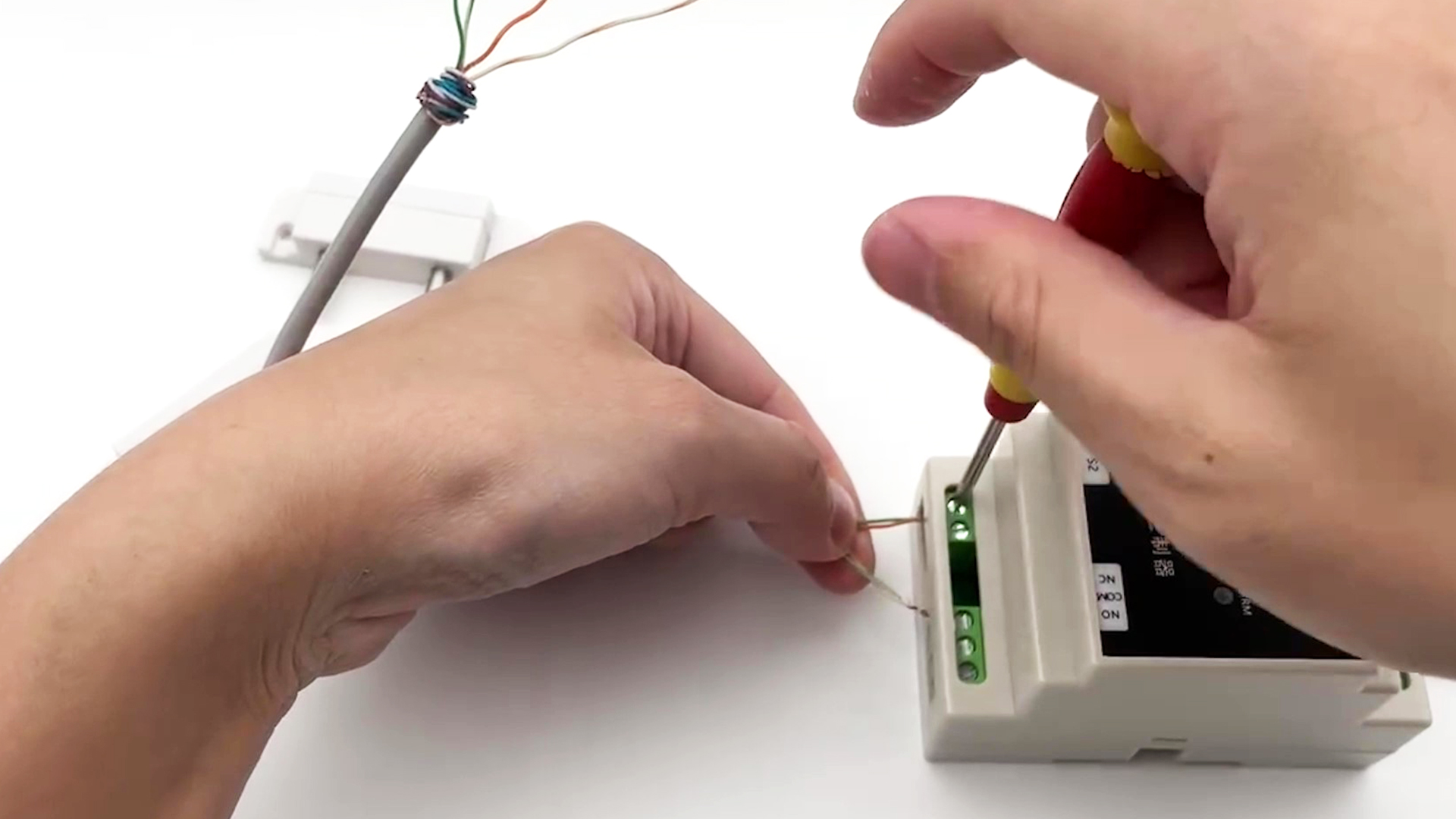

②两芯对绞，用螺丝刀逆时针旋松，将线插入端口孔内，顺时针紧固螺丝，即固定接线

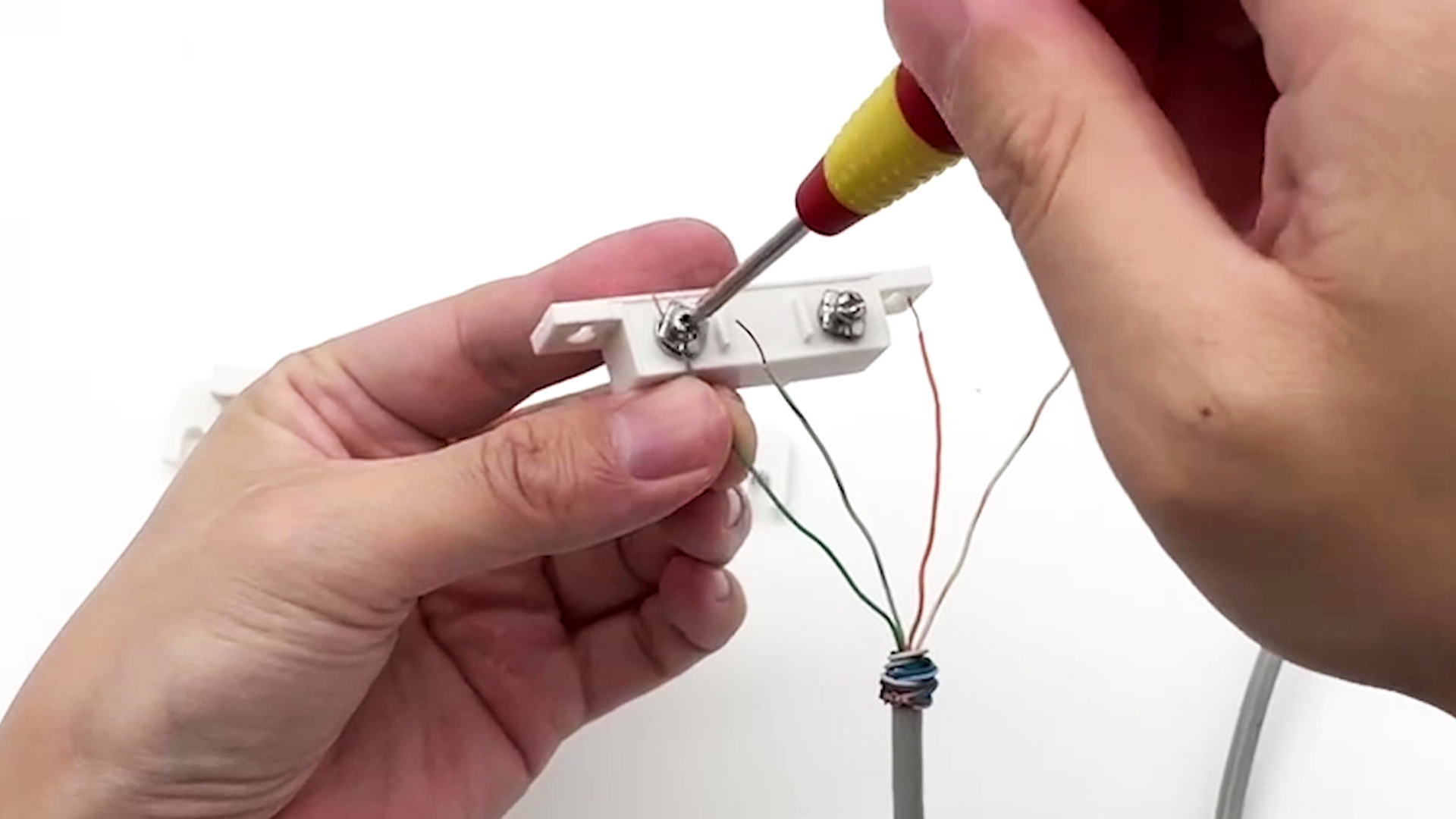

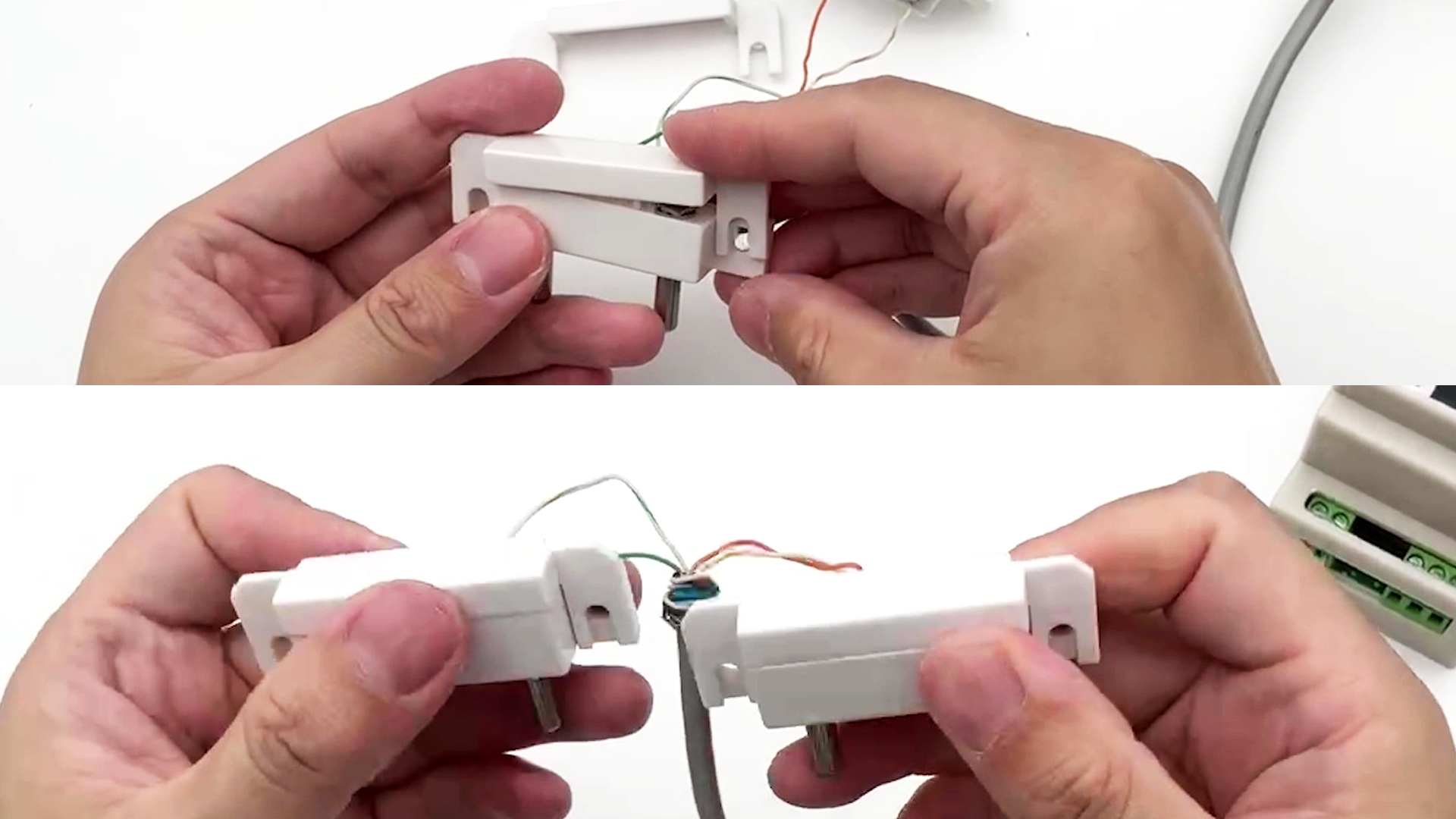

③另一端接电极片，两极螺丝垫片夹间，轻力打开扣盖，逆时针方向旋松螺丝
|

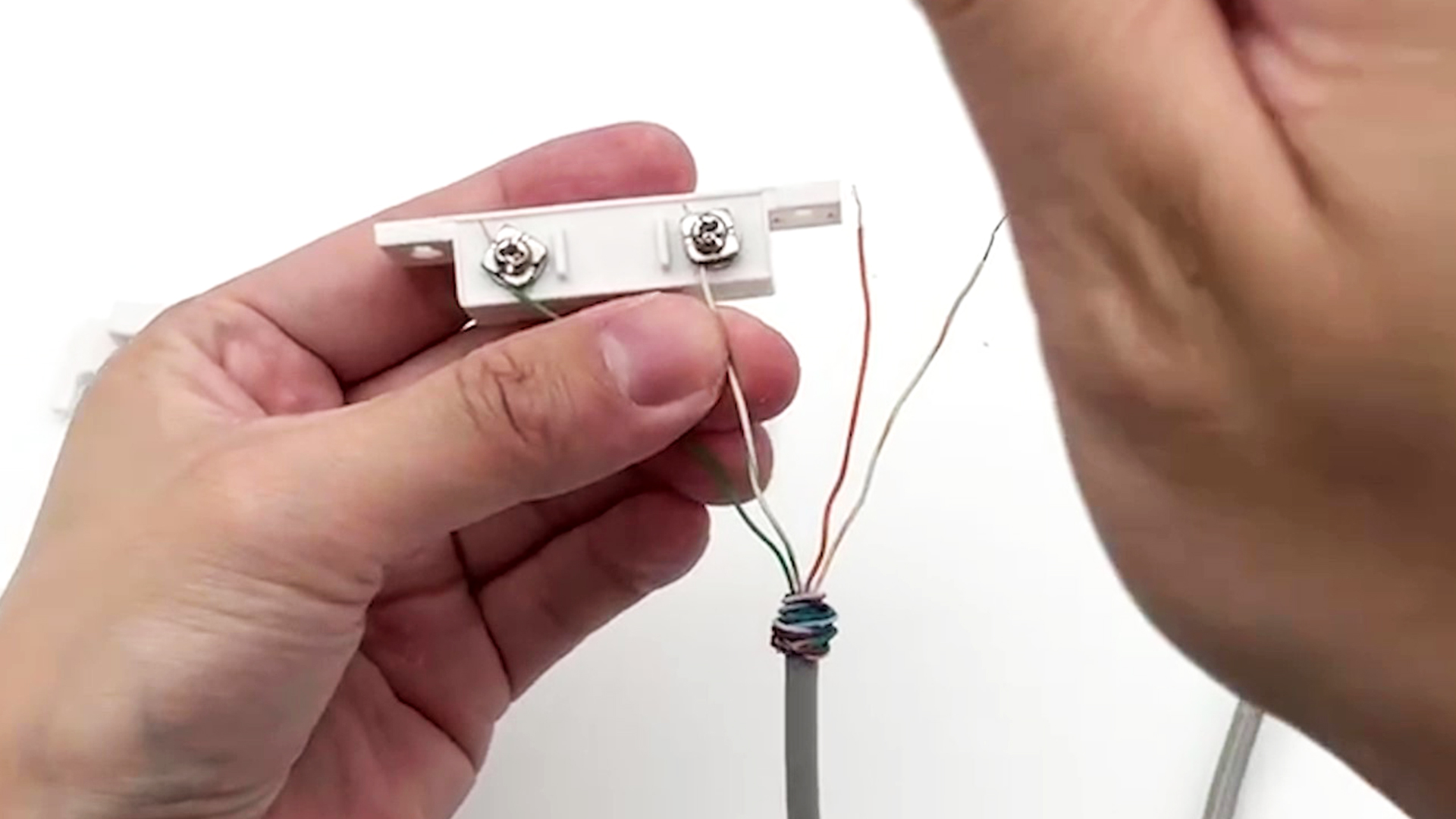

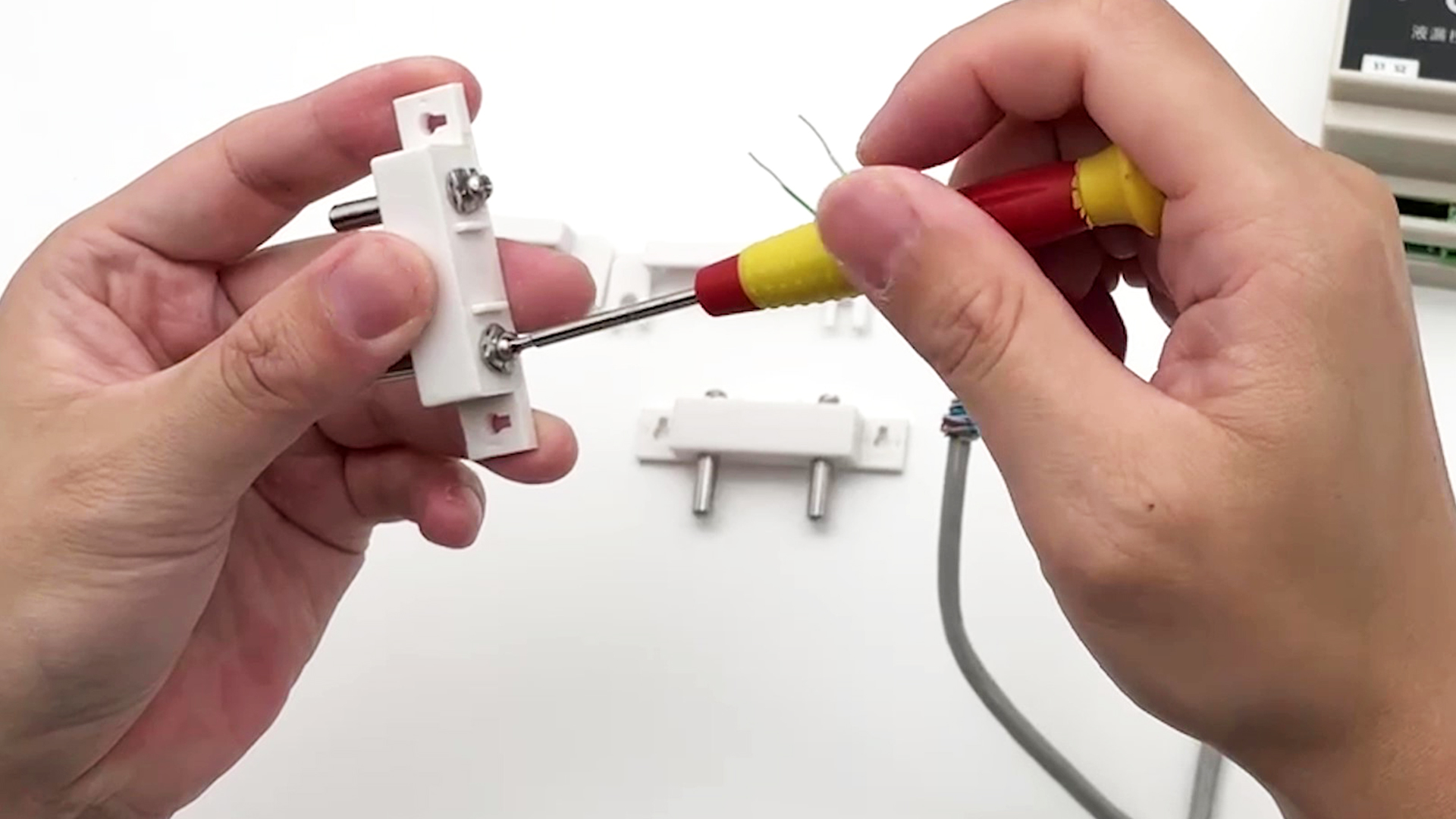

④将S1引线插入电极片一端(不分正负)螺丝垫片夹间，紧固螺丝
⑤将S2引线插入电极片另一端螺丝垫片夹间，紧固螺丝
|

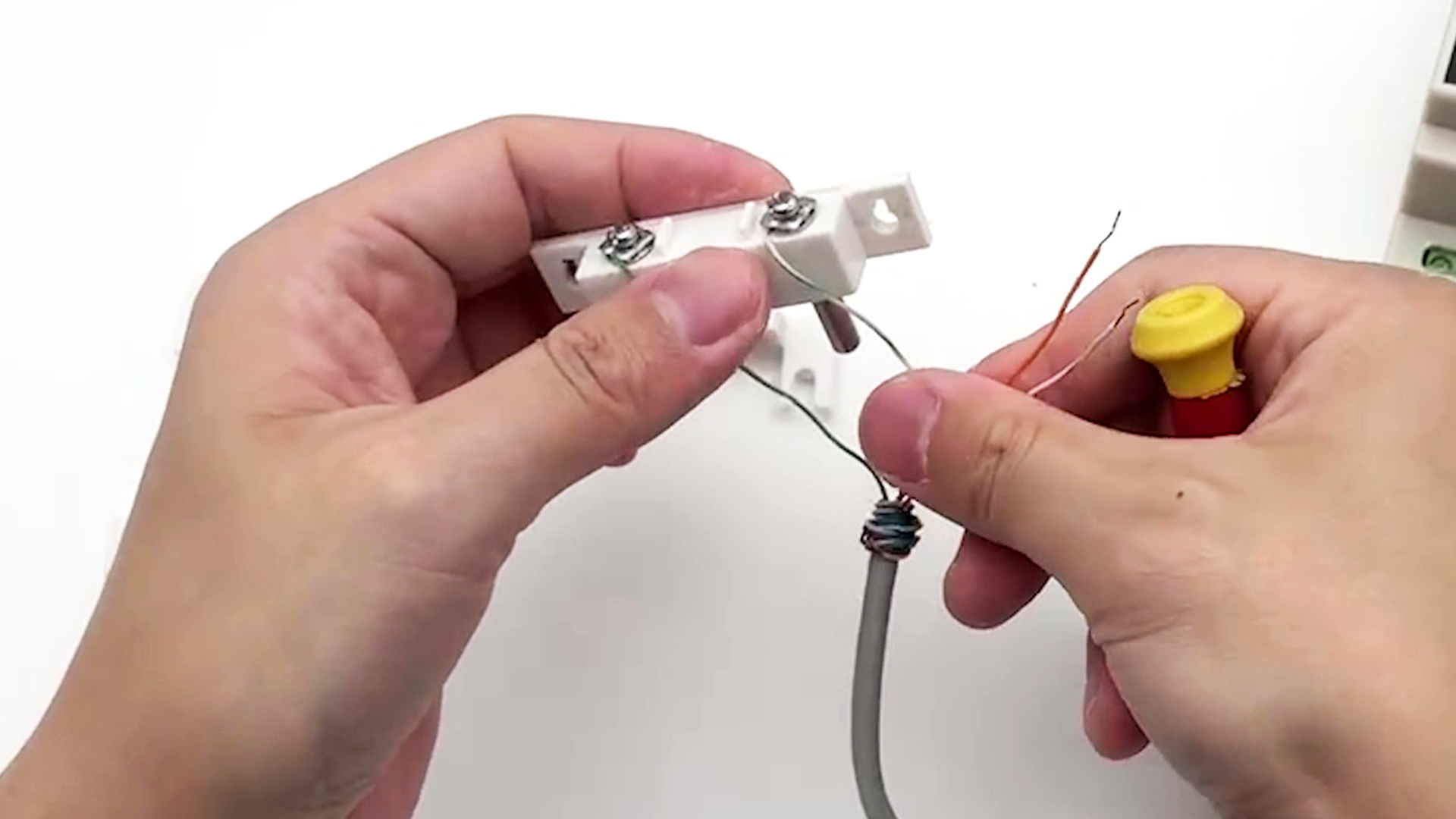

⑥轻拉引线，确保接线固定到位
⑦扣上扣盖，电极片数量可根据现场实际需求选配
|
