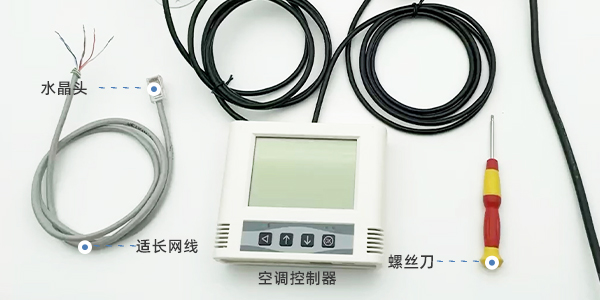

一. 网线一端卡水晶头
标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：
二. 网线另一端接设备端子

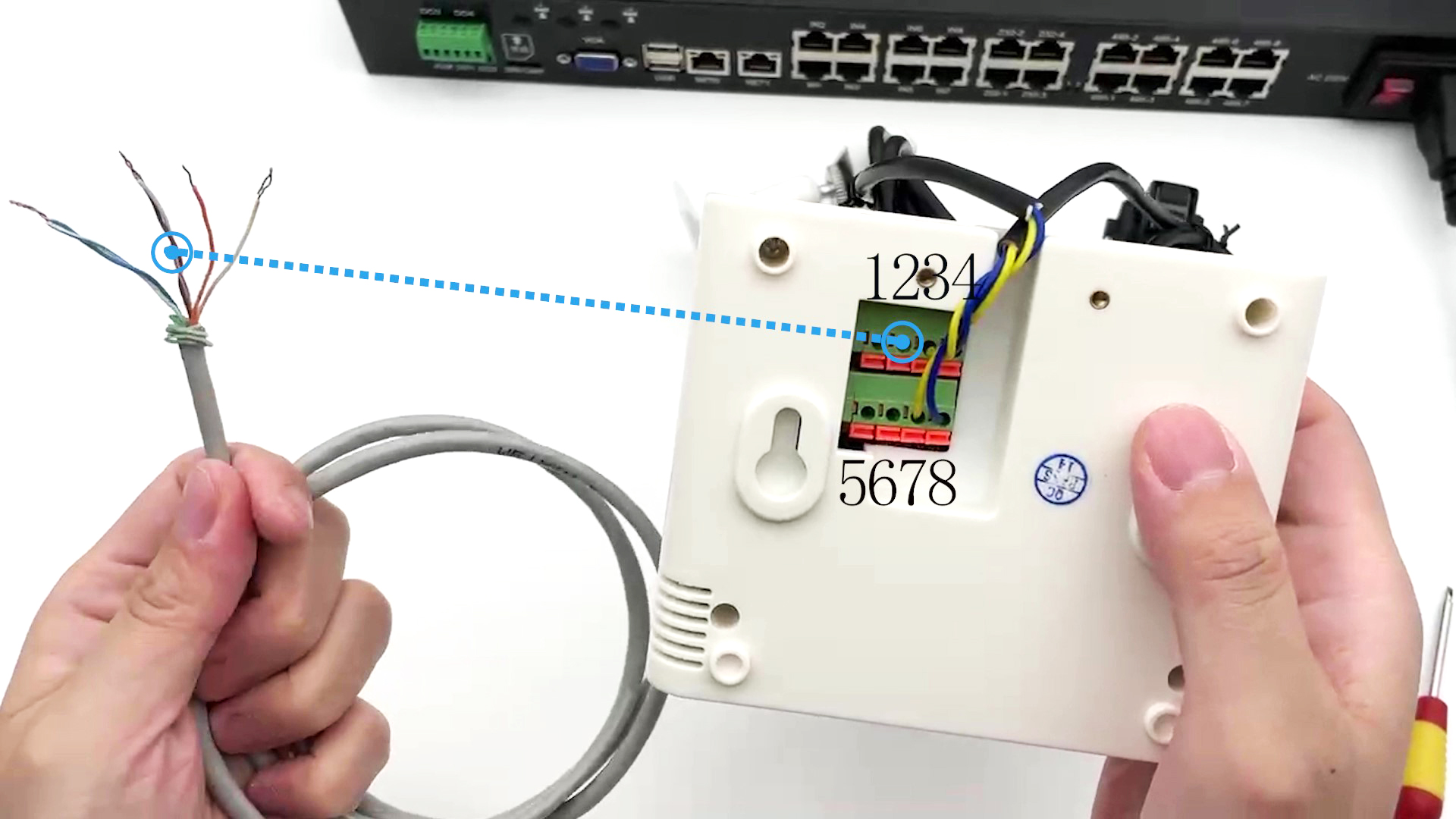

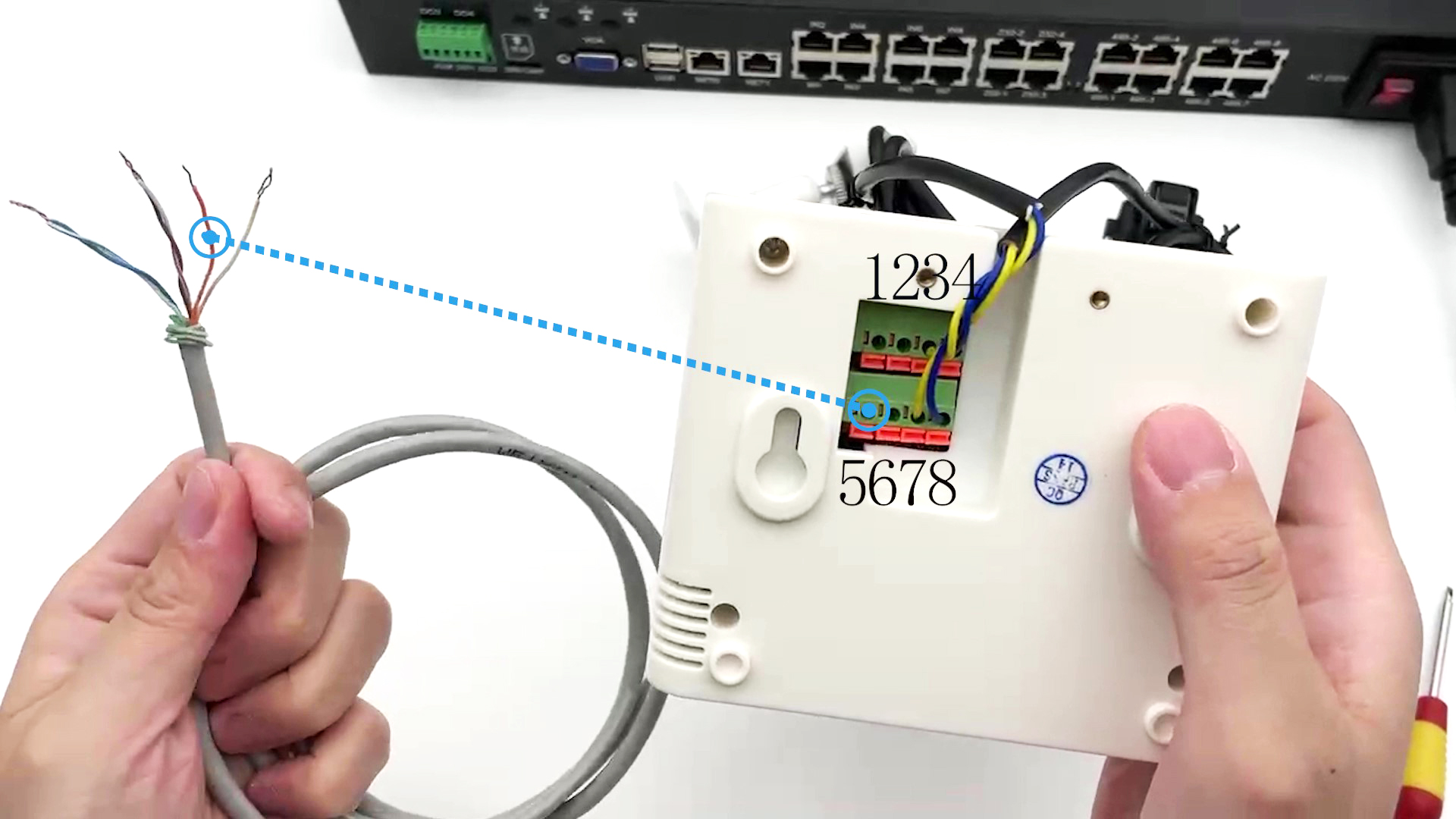

1. 接线说明
①网线(蓝+白蓝)为电源正(+) 接设备1端口
②网线(棕+白棕)为电源负(-) 接设备2端口
|
③网线(橙色)为信号A 接设备5端口
④网线(白橙)为信号B 接设备6端口
|
接线设备端口

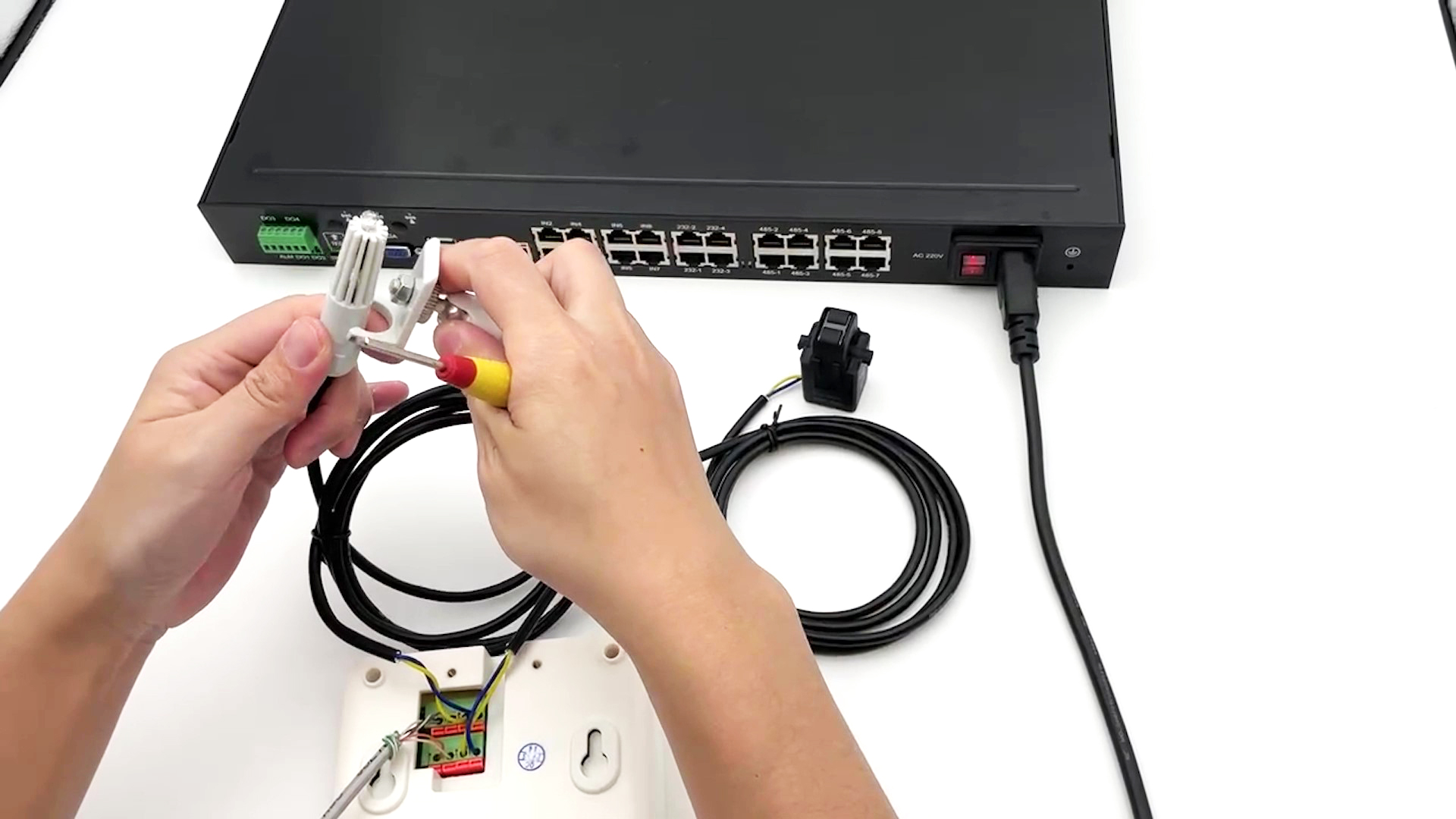

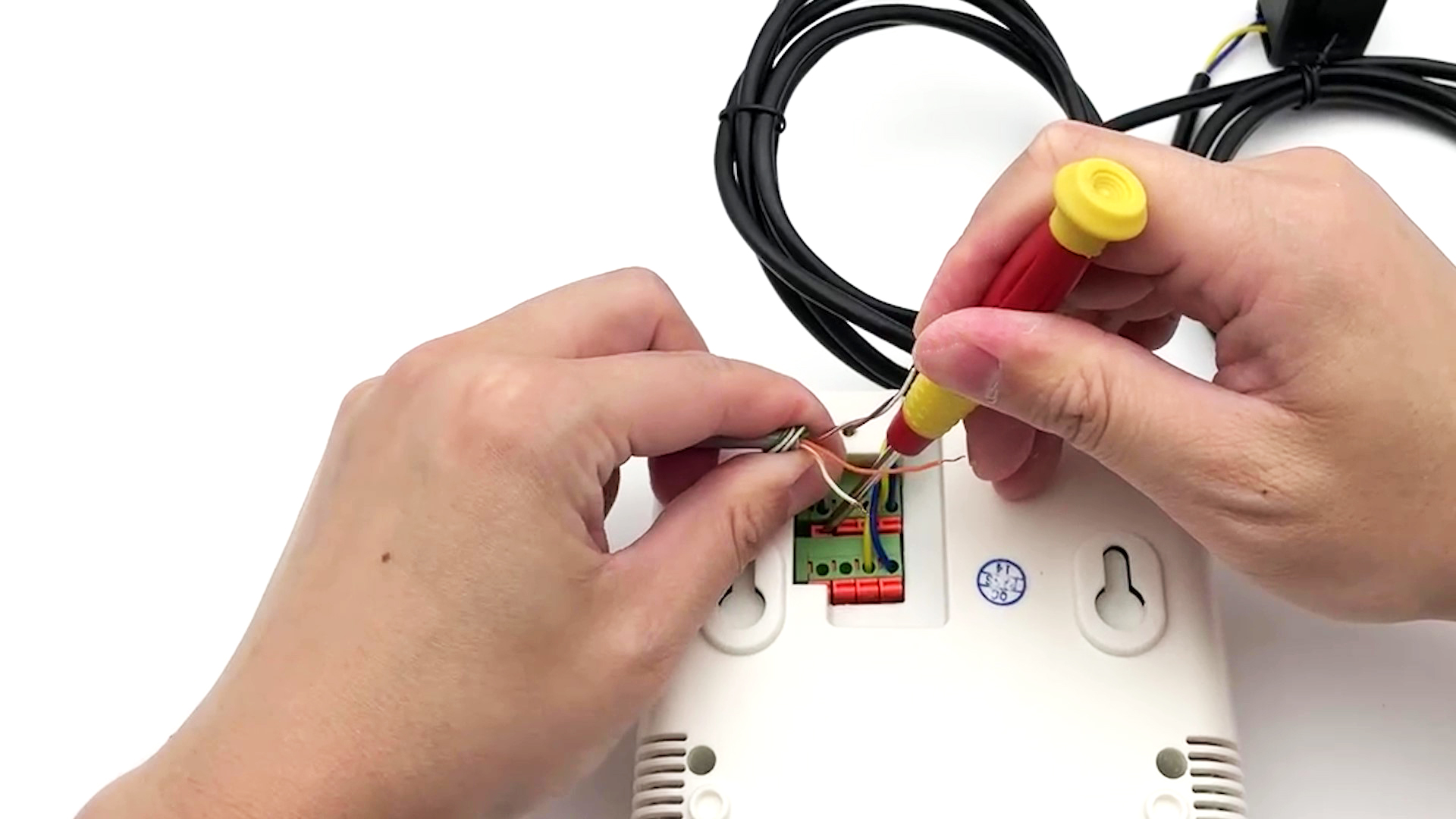

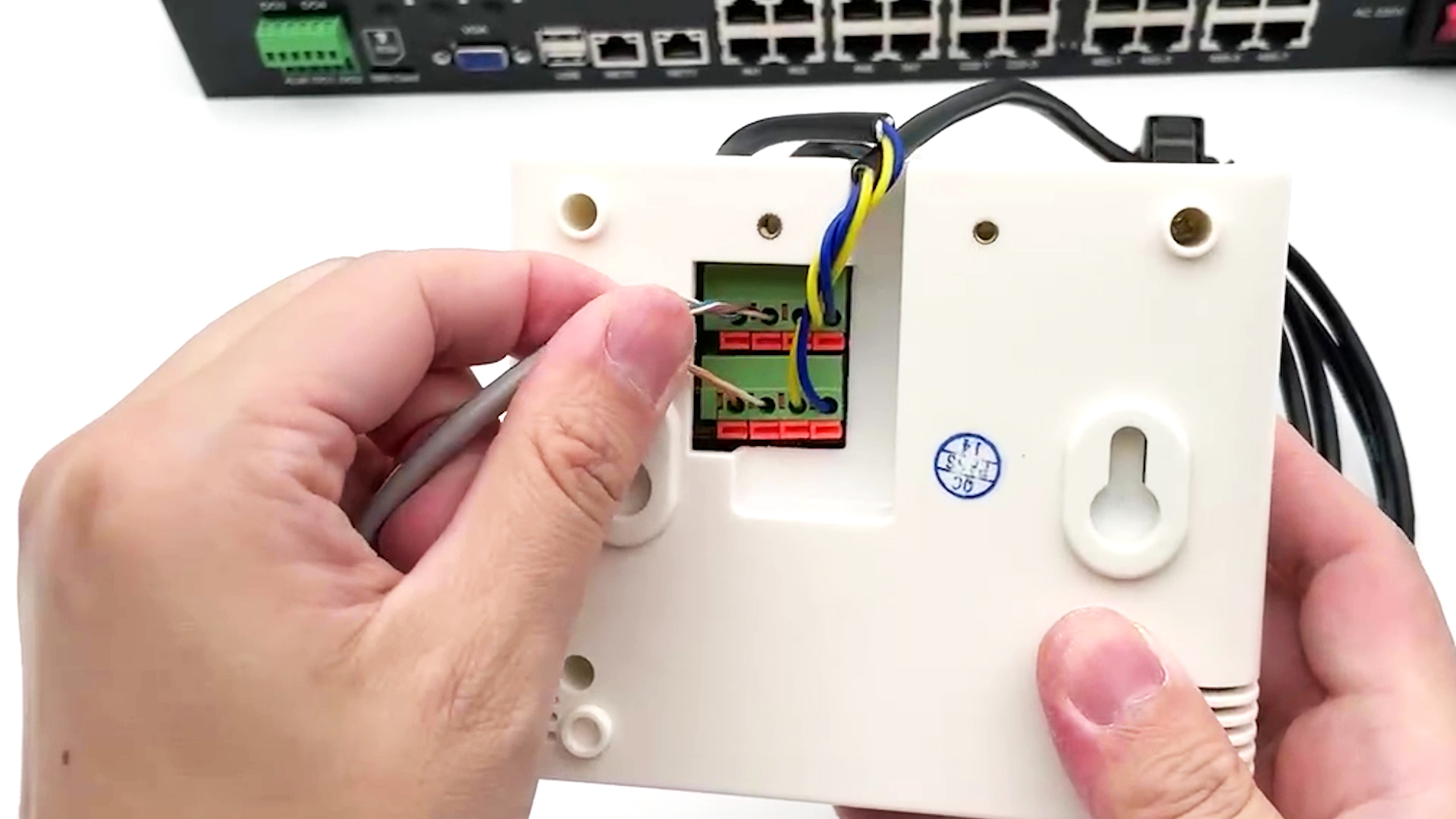

①只需用一字螺丝刀压下橙色弹簧块，将线插入端口孔内，松开弹簧块即固定接线
②4线端口接完，轻拉接线端，确保接线固定到位
|
红外发射器
①带底座固定安装

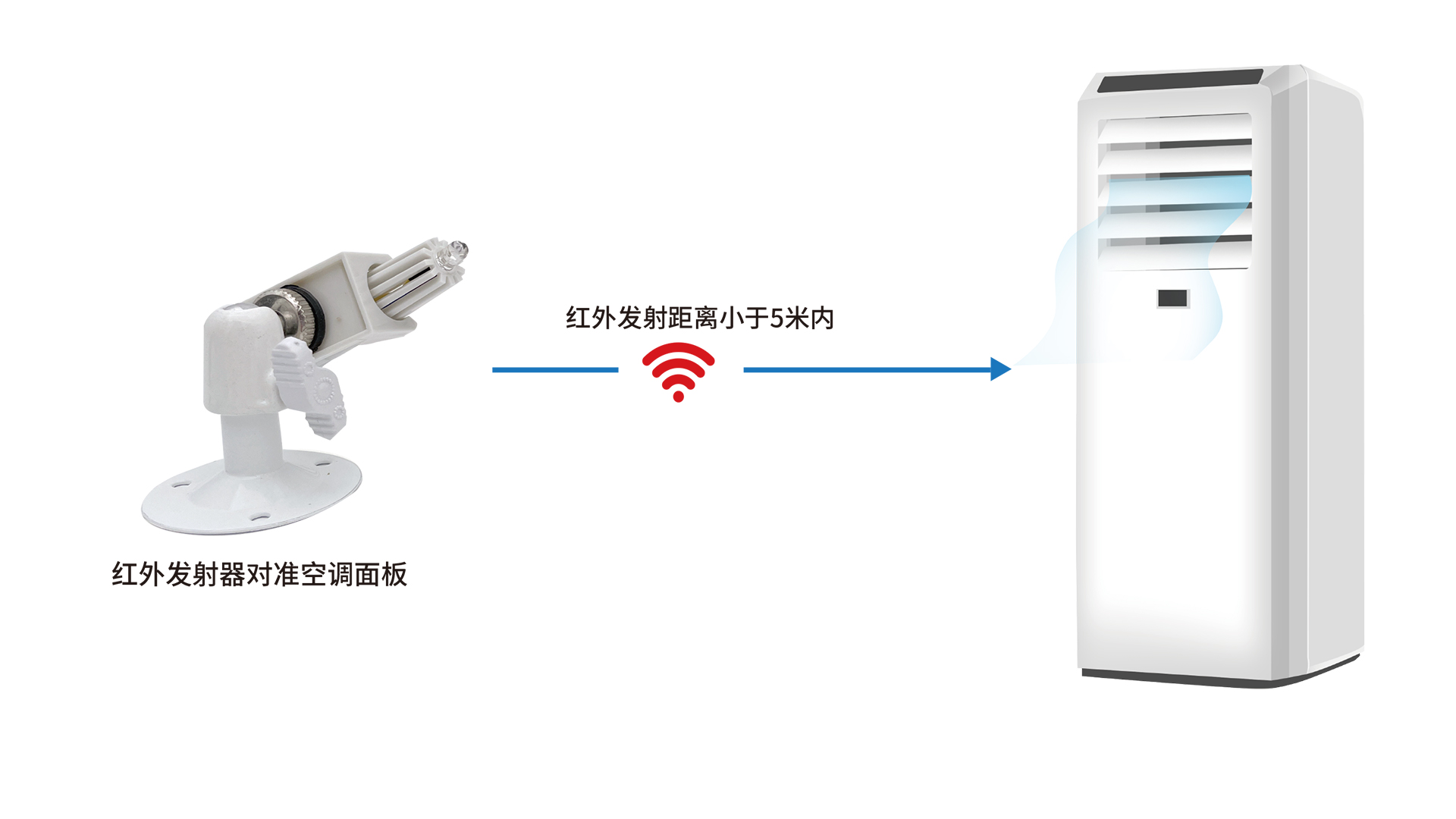

②红外发射器需对准空调面板，红外发射距离小于5米内
|

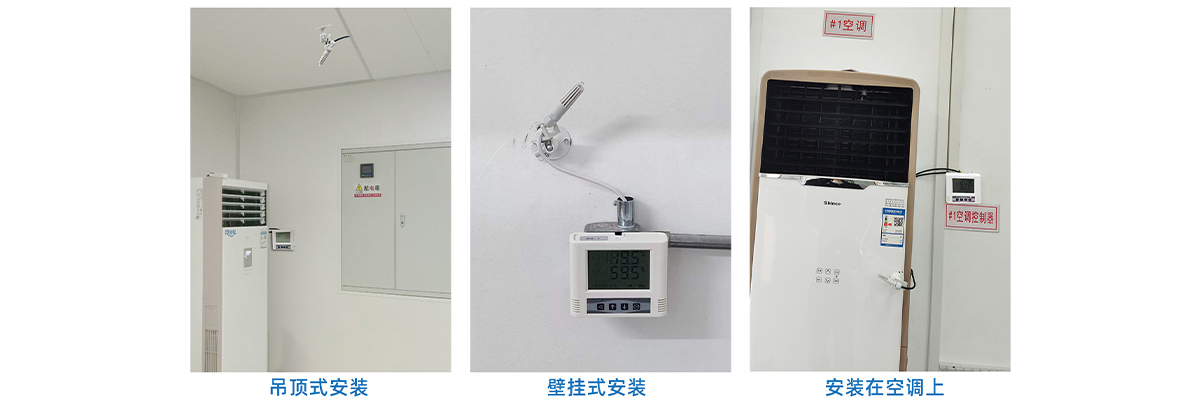

红外发射器的安装方式有3种，分别为：吊顶式安装、壁挂式安装以及安装在空调上

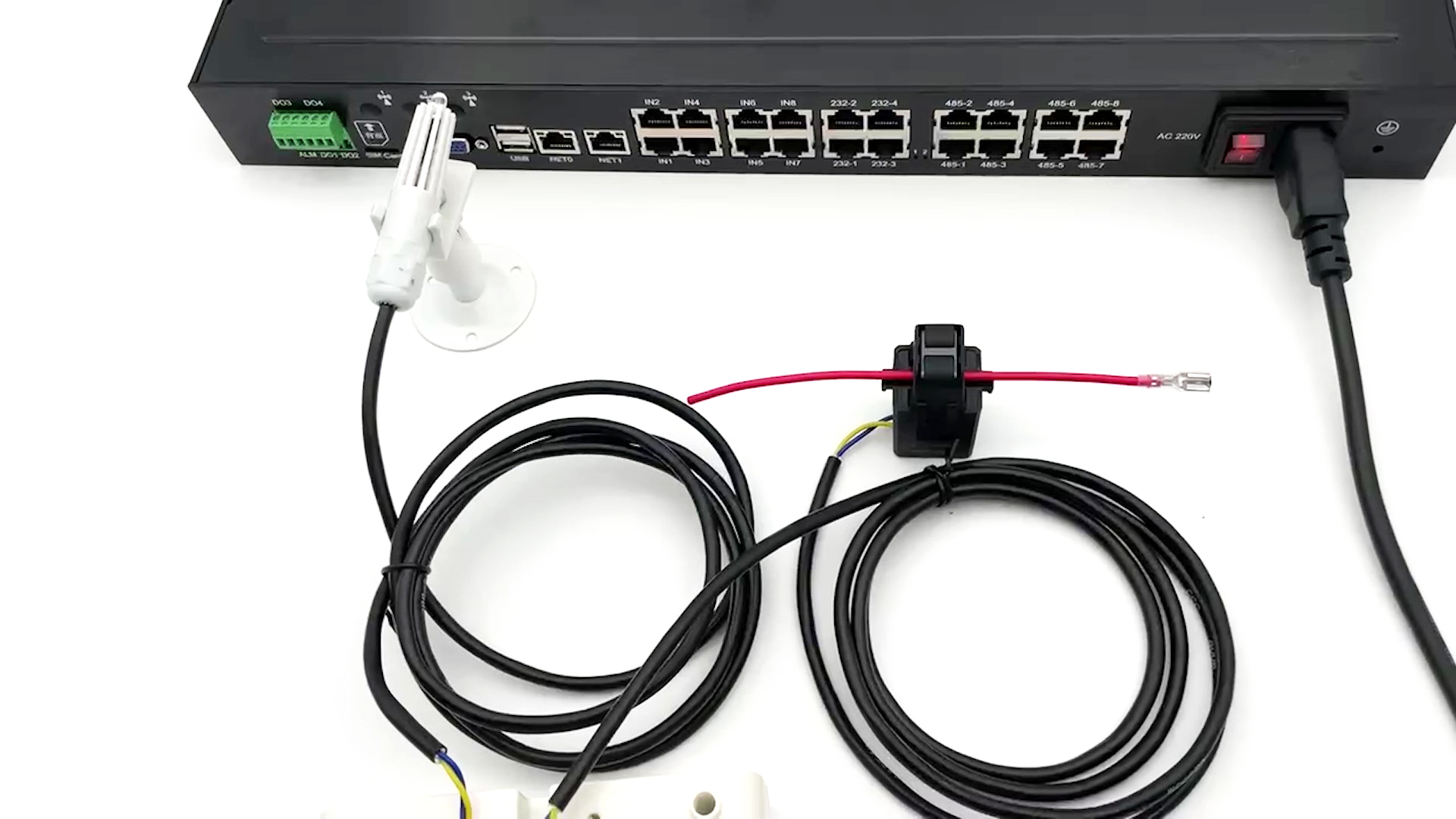

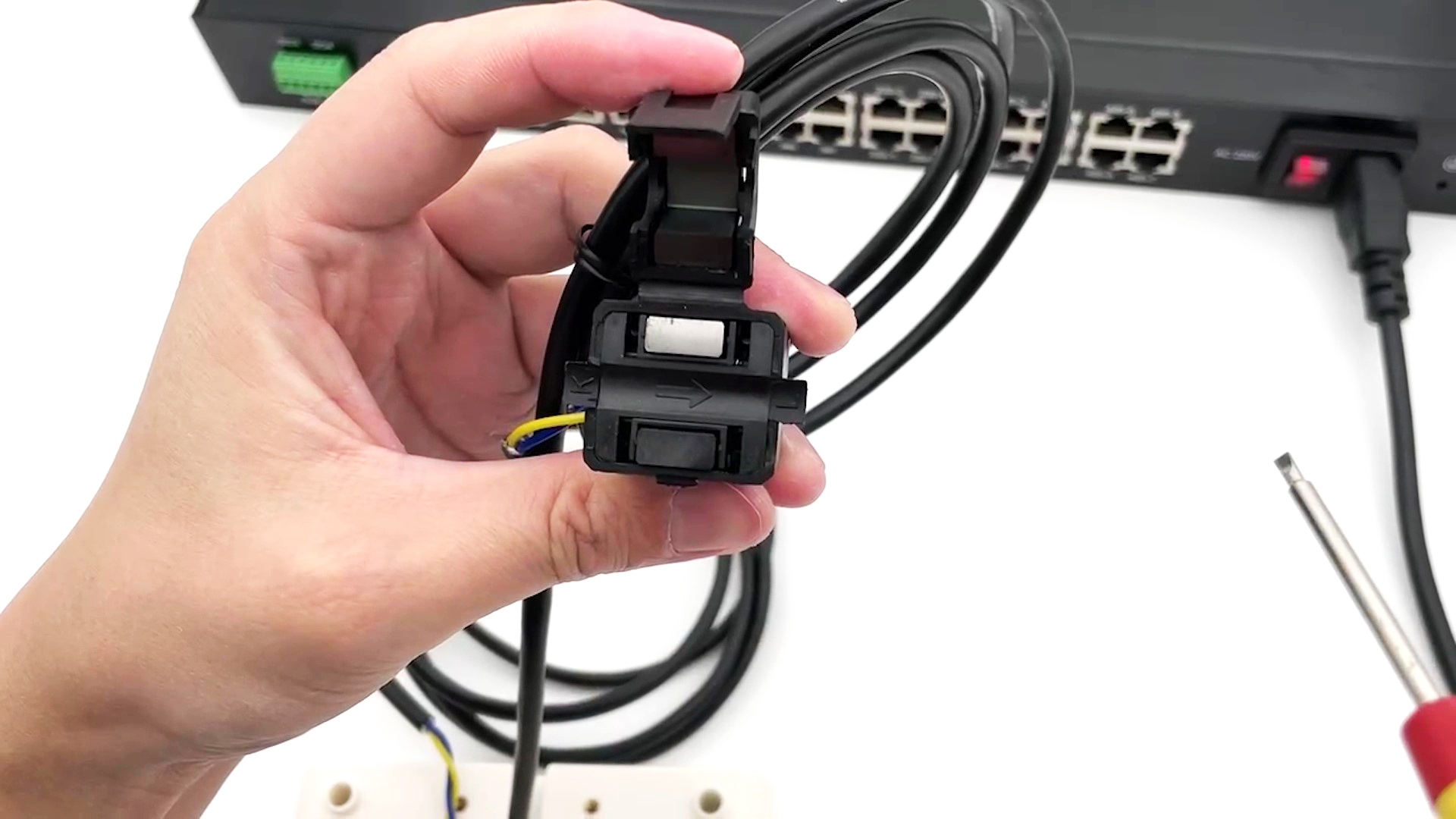

空调供电火线需穿过电流互感器，打开盖子，能看到互感器向右箭头
安装时请确保火线电流方向与箭头方向一致，注意的是火线跟零线都穿过就无法正常工作
|
