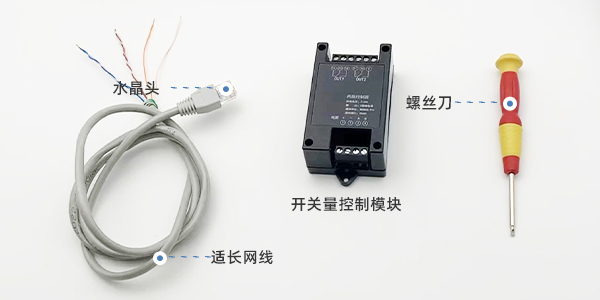

一. 网线一端卡水晶头
标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：
二. 网线另一端接设备端子

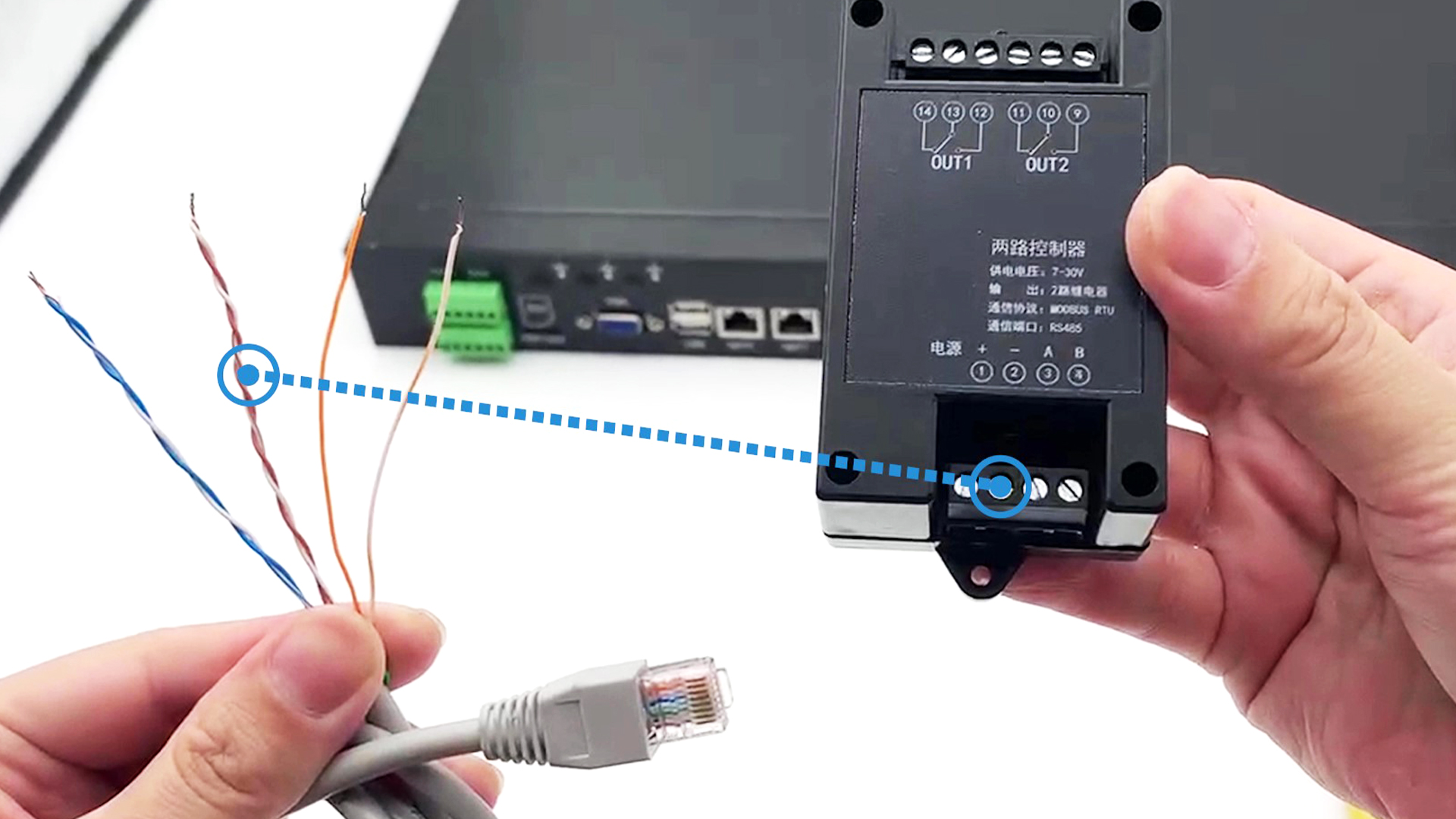

1. 接线说明

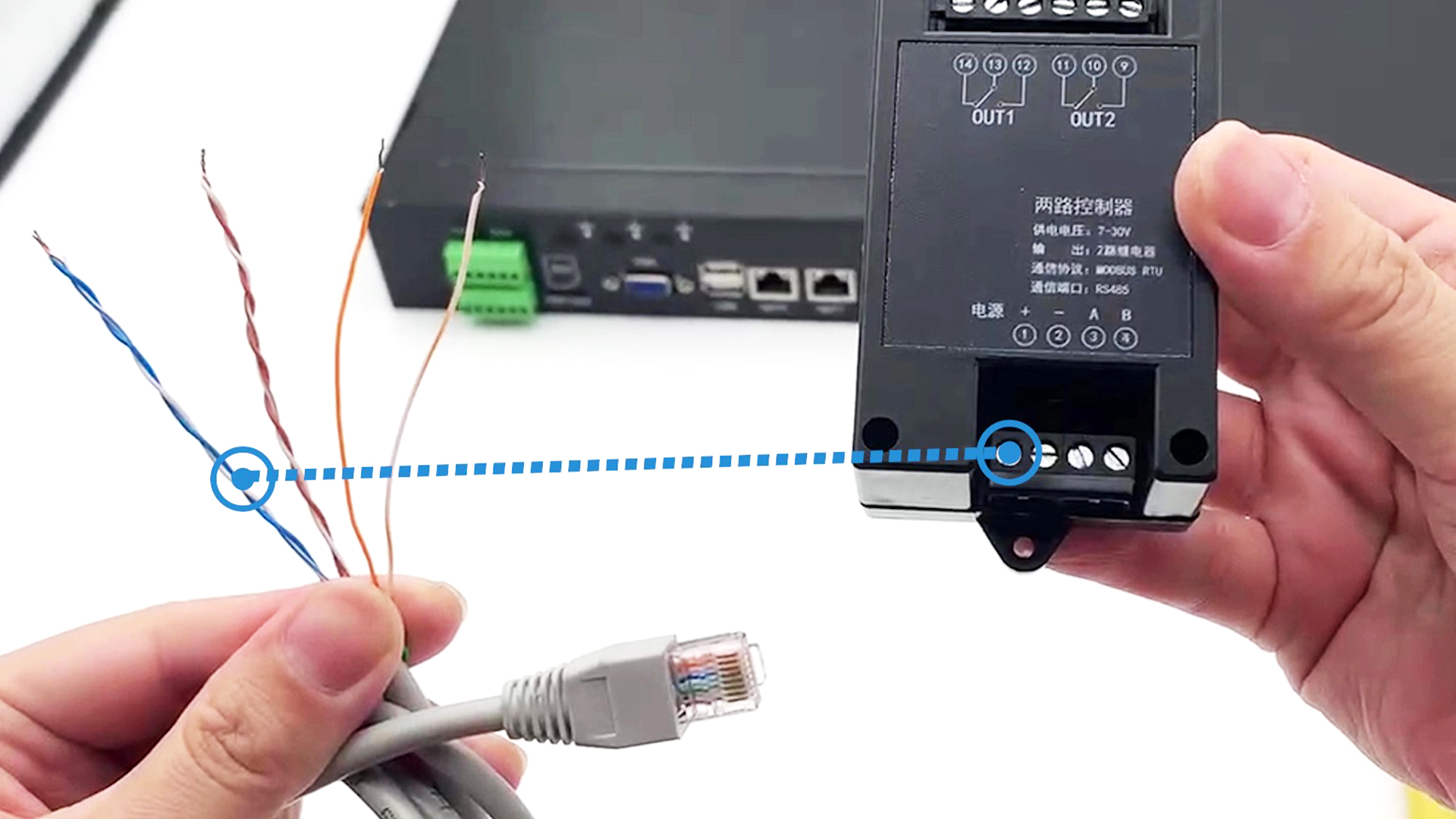

①网线(蓝+白蓝)为电源正(+) 接①+端口
②网线(棕+白棕)为电源负(-) 接②-端口
|

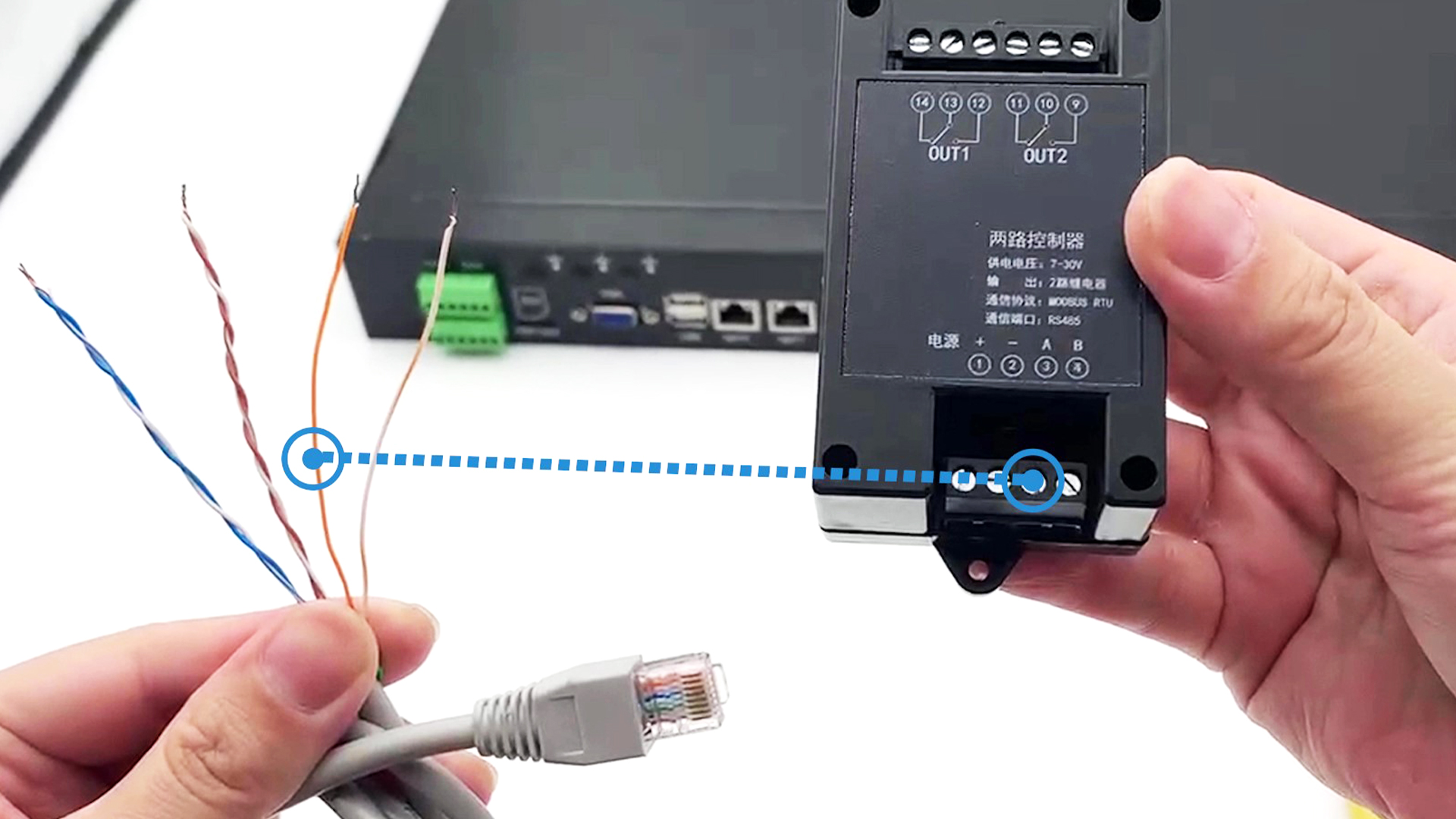

③网线(橙色)为信号A 接③A端口

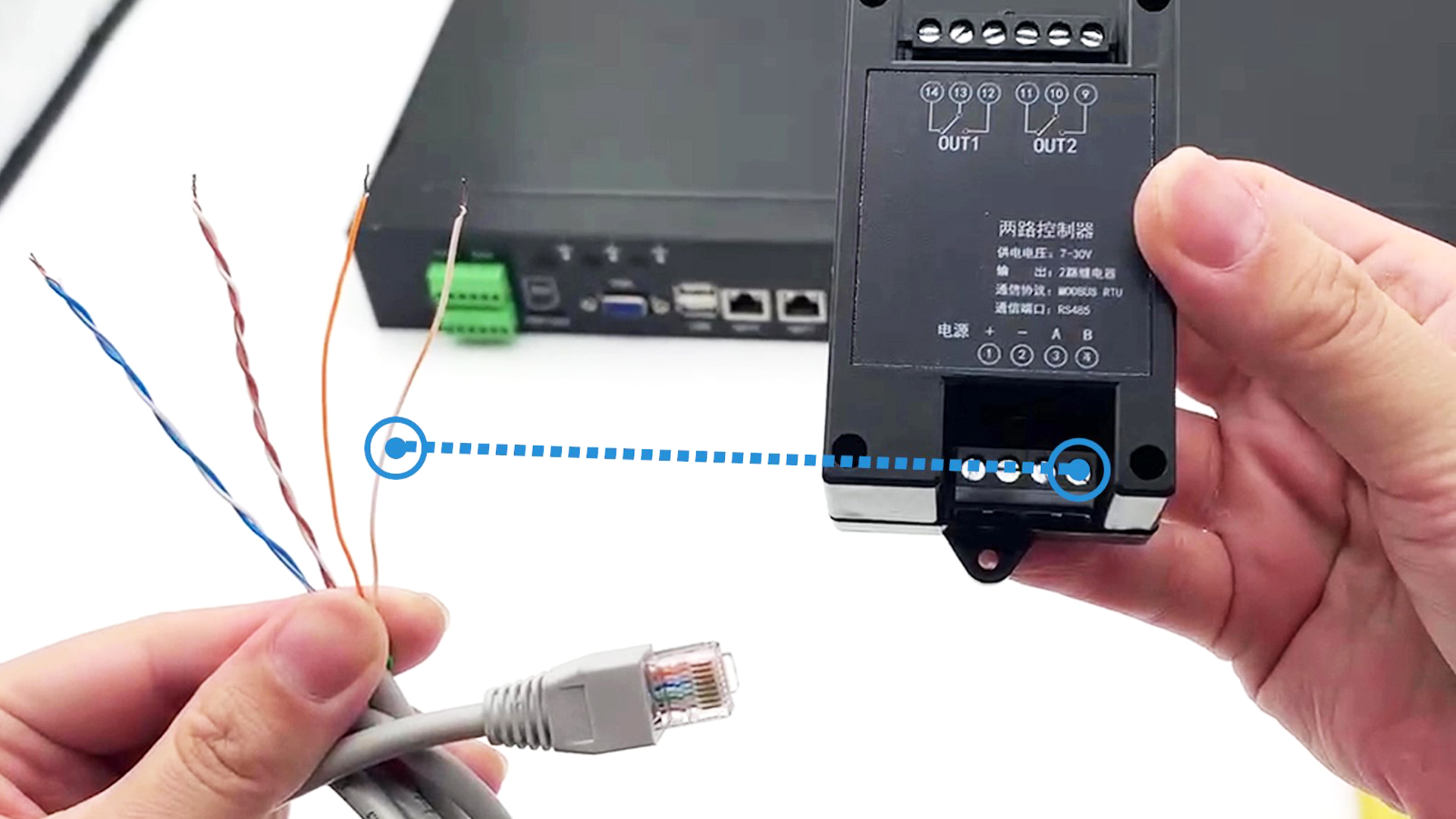

④网线(白橙)为信号B 接④B端口
|
2. 固定接线

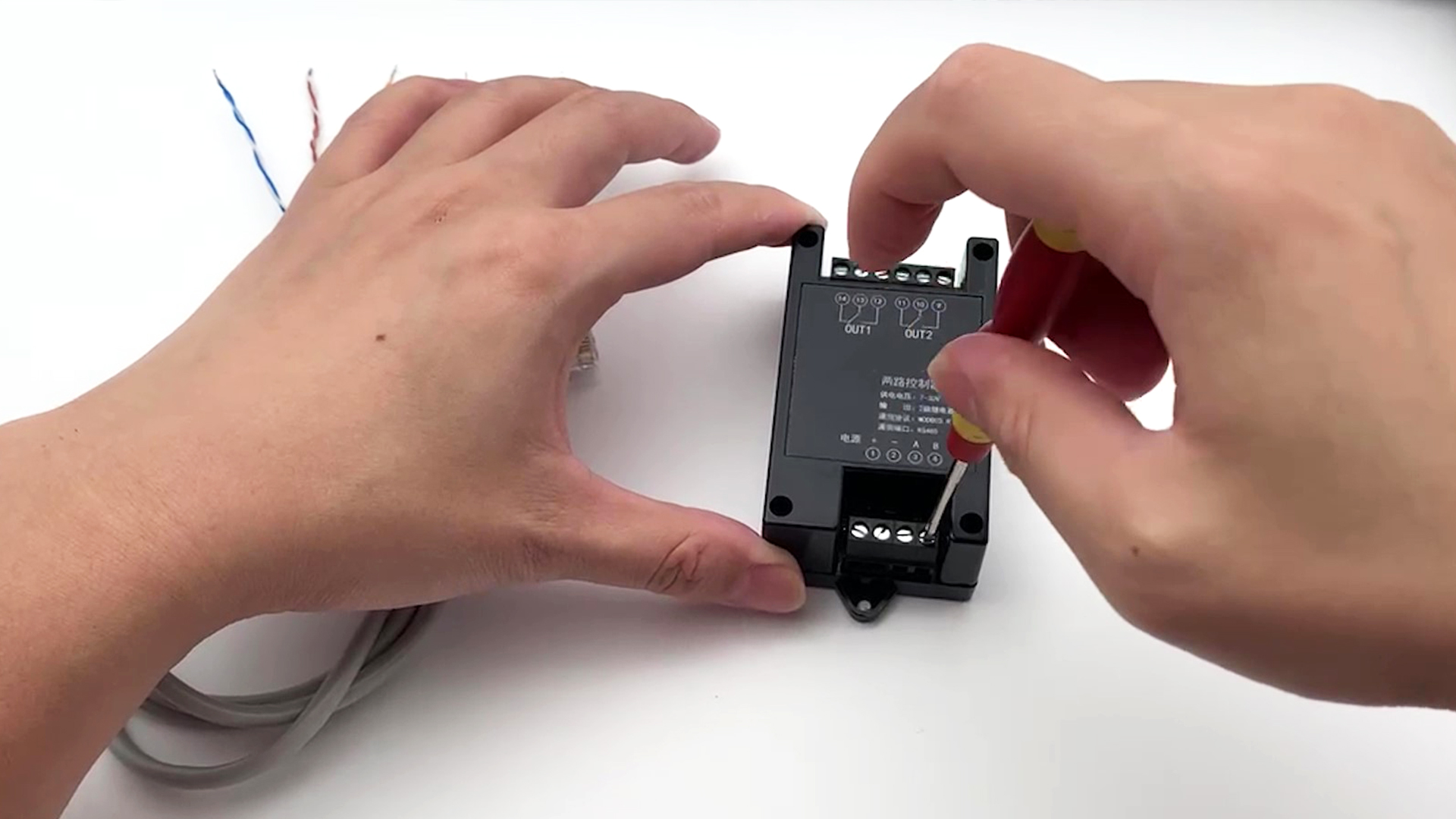

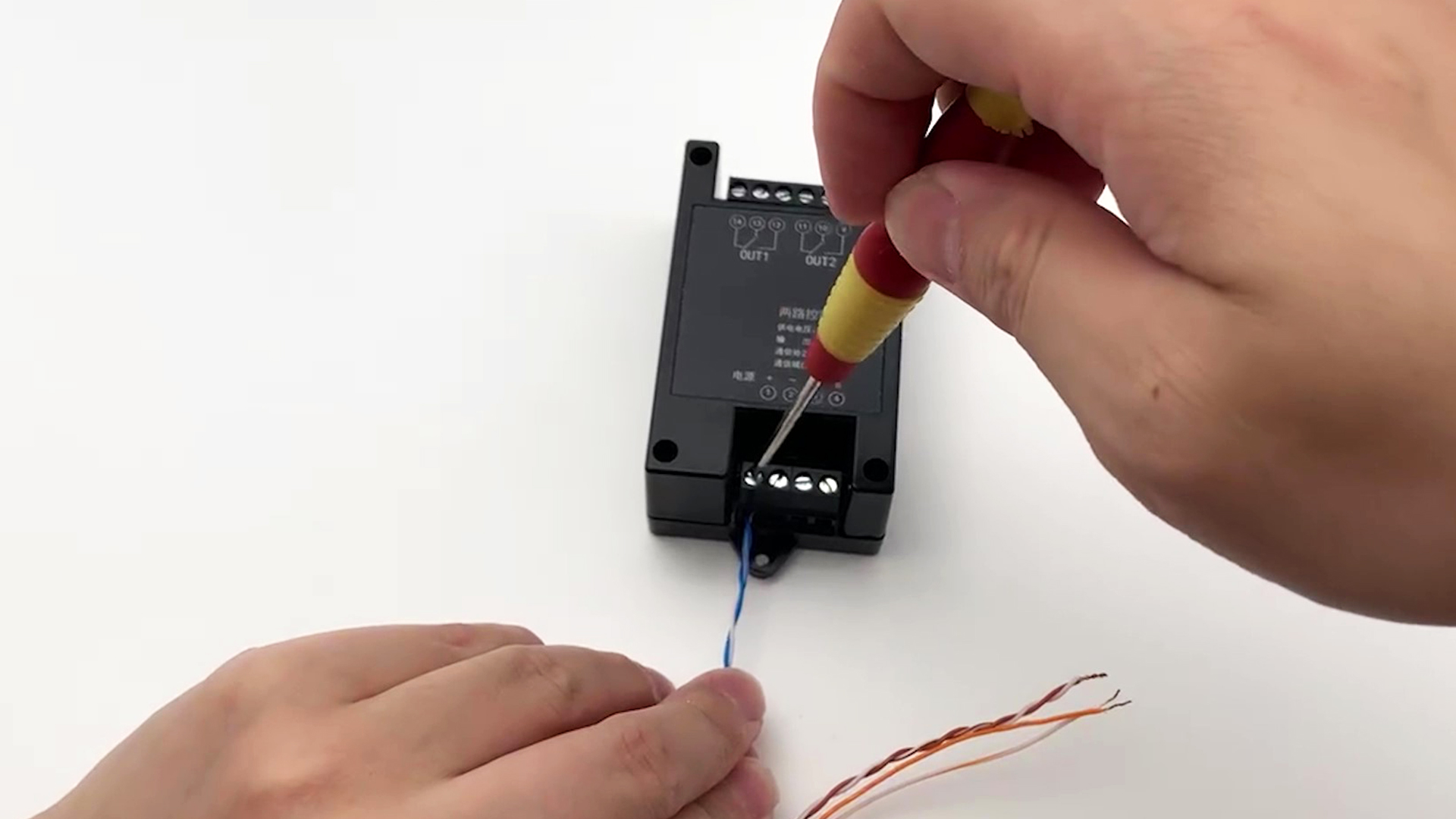

①用螺丝刀逆时针旋松
②将线插入端口孔内，顺时针紧固螺丝，即固定接线
|

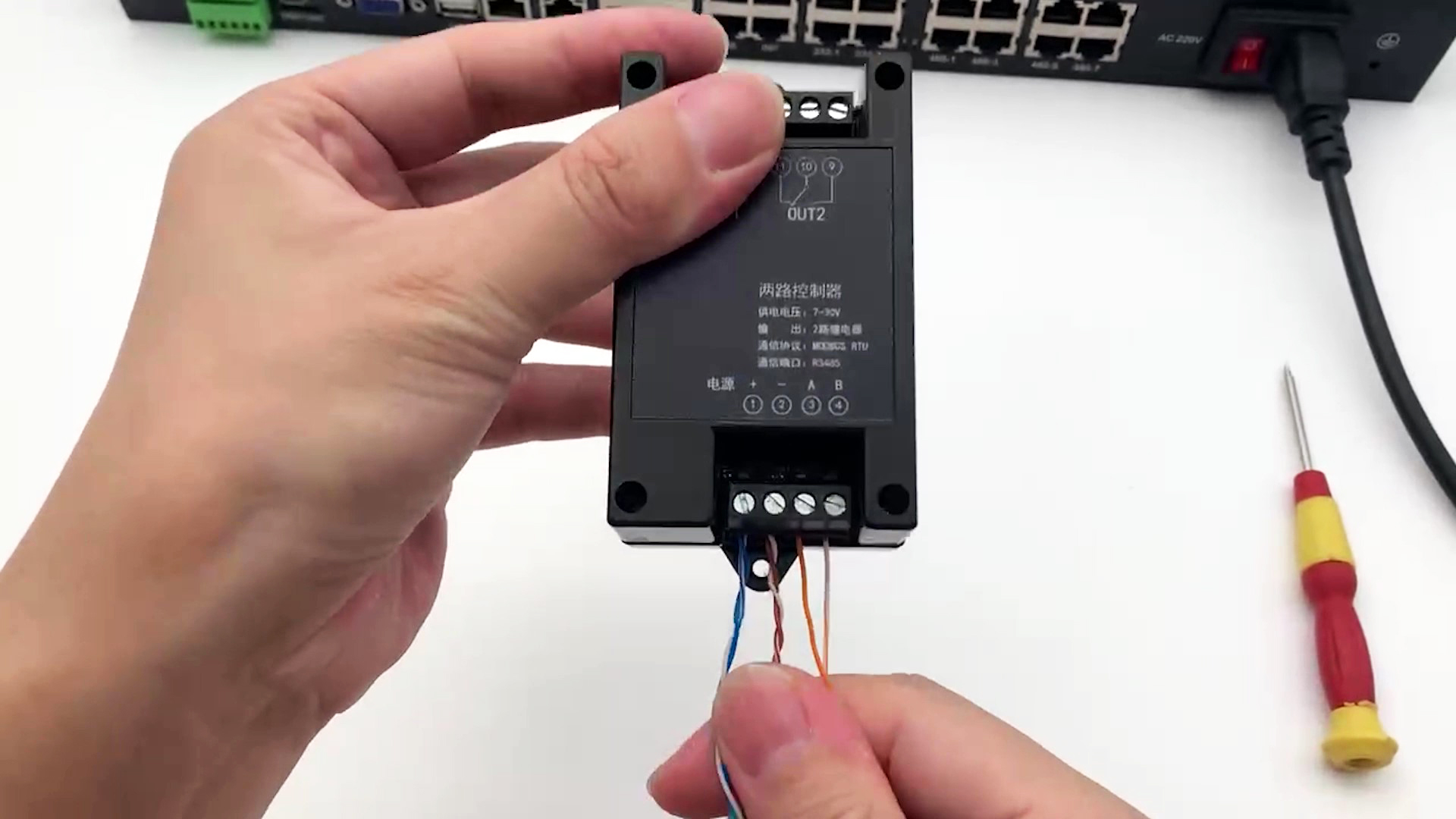

③4线端口接完，轻拉接线端，确保接线固定到位
|
2进2出IO控制说明

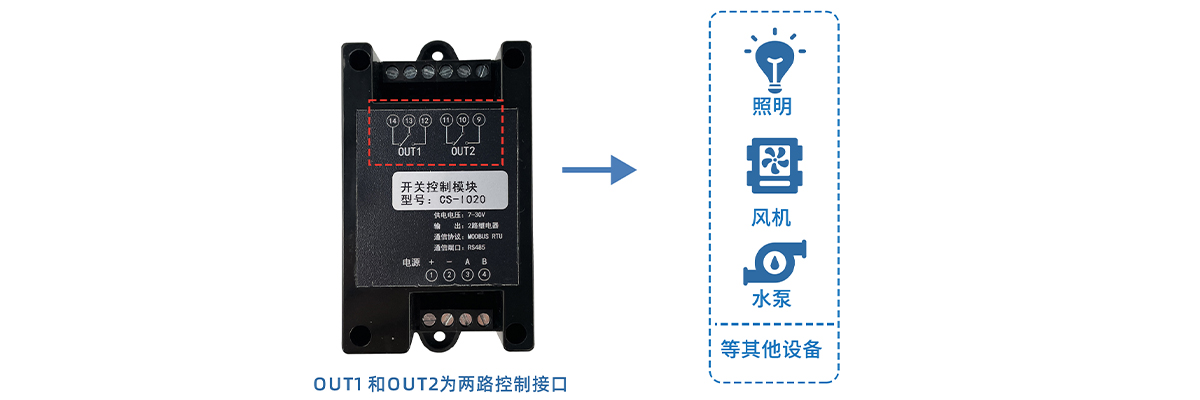

OUT1和OUT2为两路控制接口，可以用来控制照明、风机、水泵等其他设备
现在以照明为例，进行接线说明

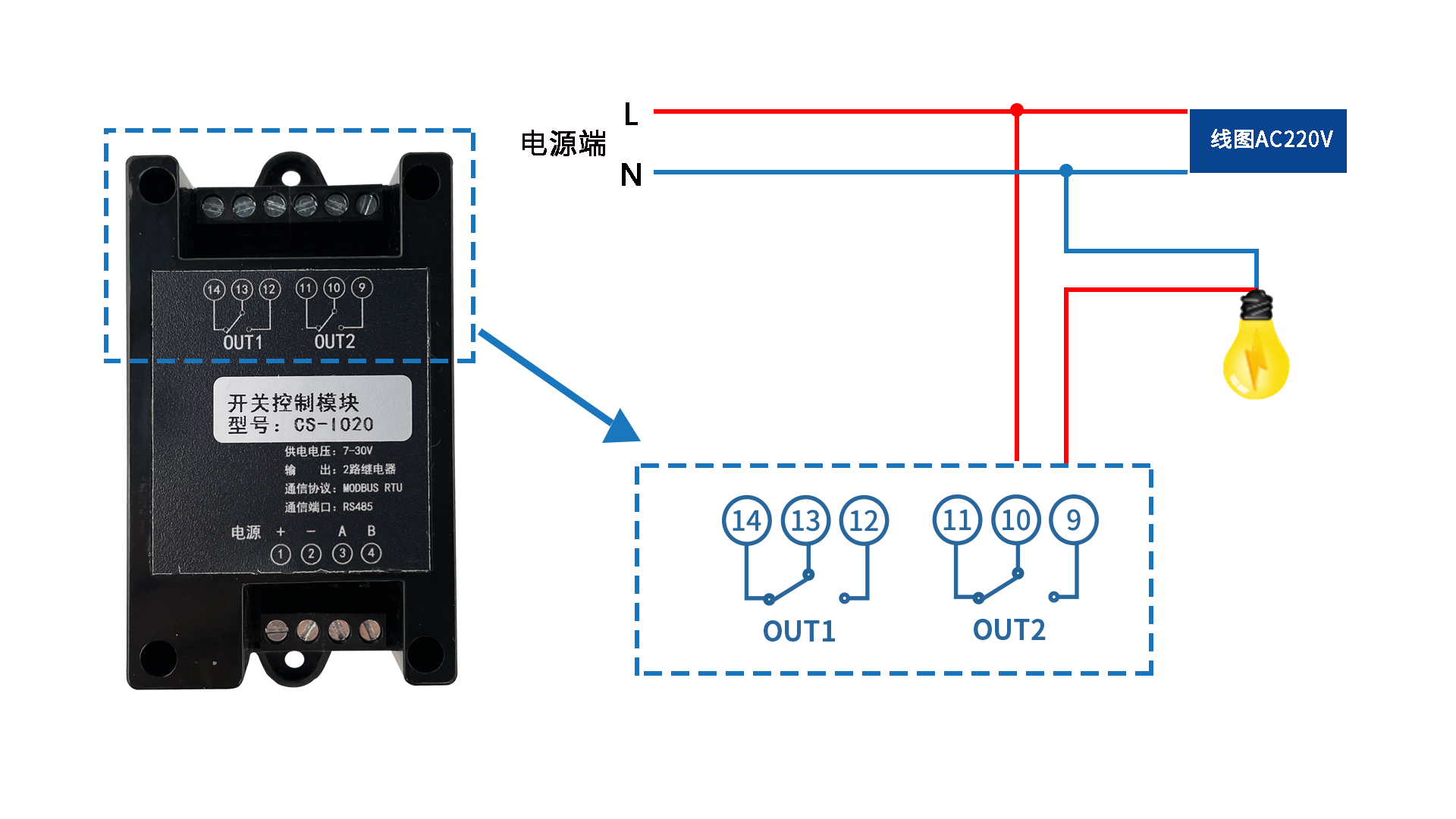

单控模式接线说明

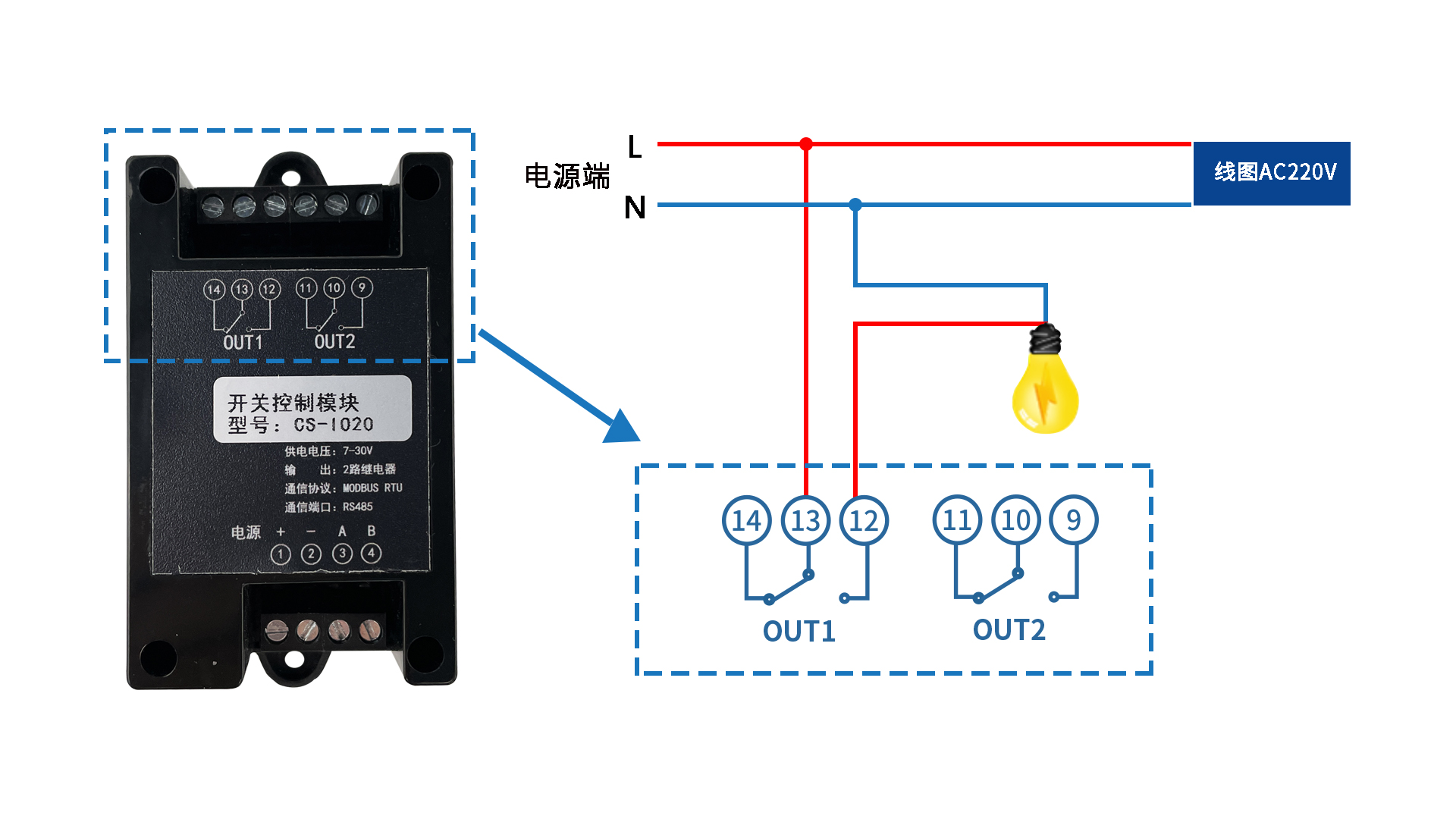

OUT1中的⑬为电源输入，接市电火线，⑫为电源输出，接设备火线，⑭为空
OUT2中的⑩为电源输入，接市电火线，⑨为电源输出，接设备火线，⑪为空
|

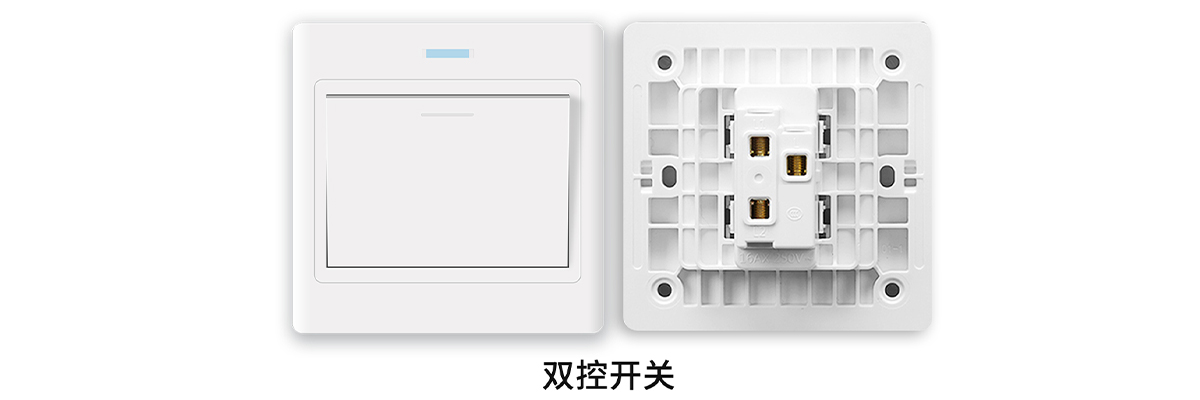

要进行双控模式，请准备一个双控开关
双控模式接线说明

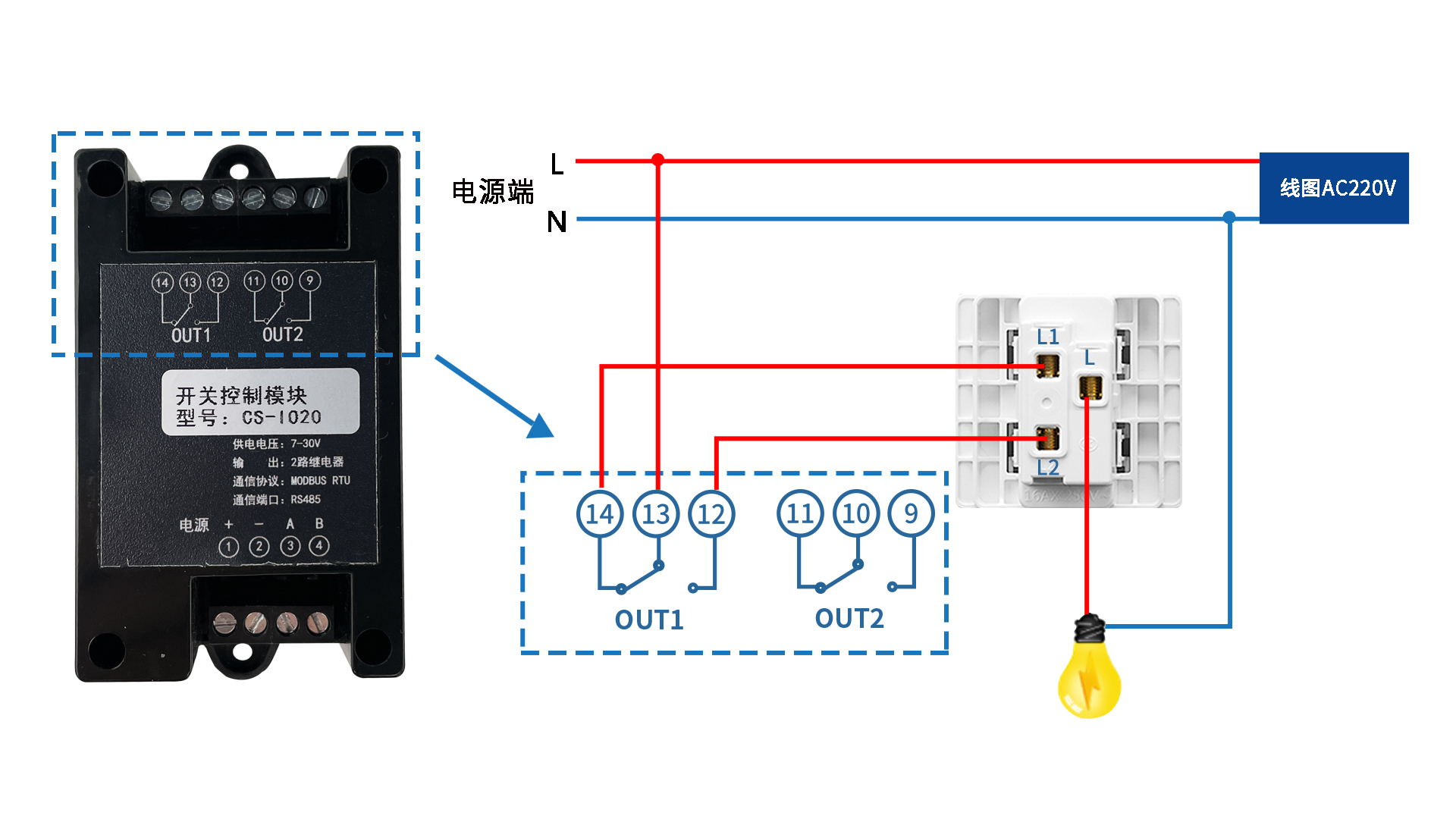

OUT1中的⑬为电源输入，接市电火线，⑭接"双控开关"L1端口，⑫接"双控开关"L2端口，"双控开关"L端口为电源输出，接设备火线

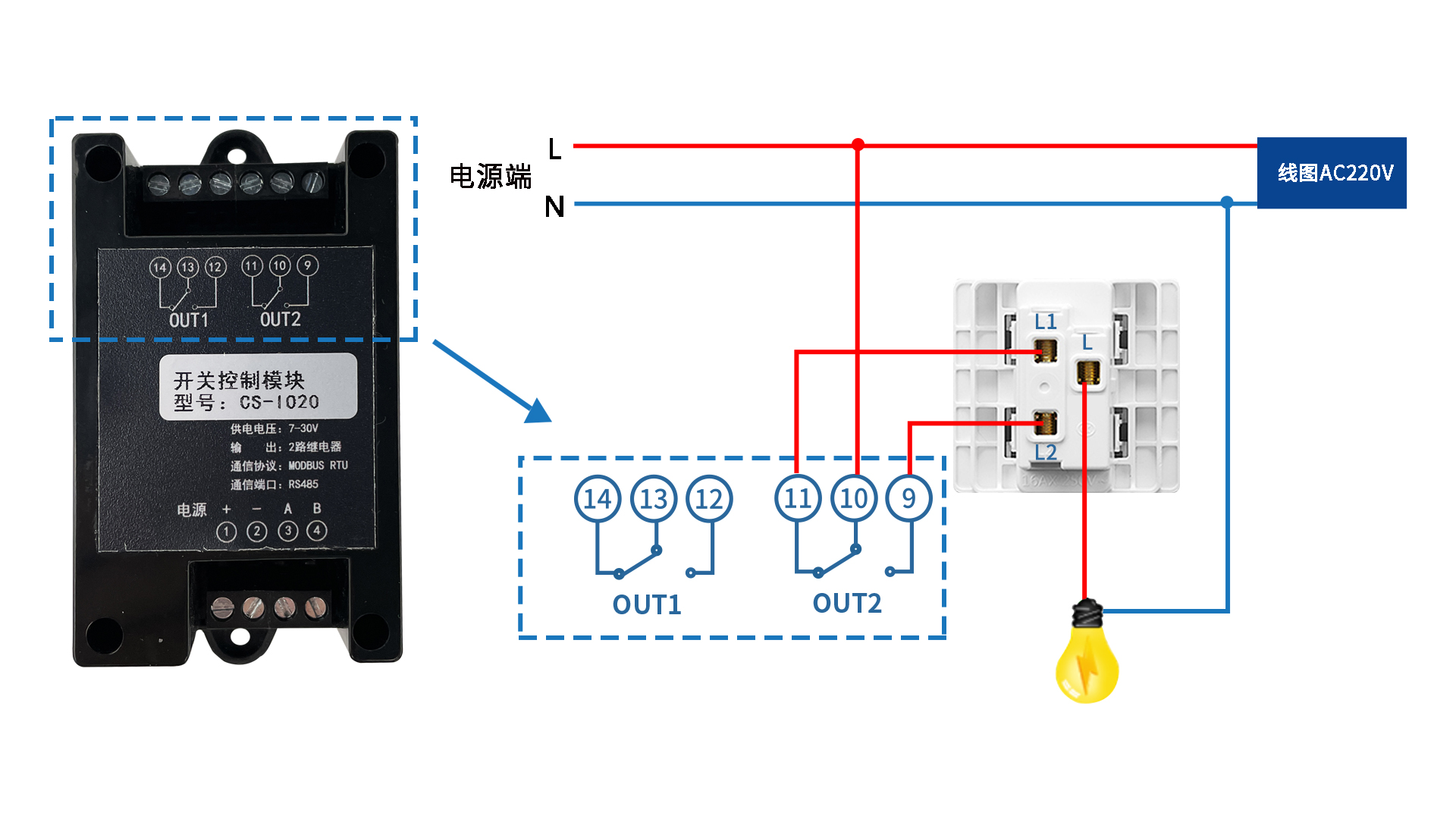

OUT2中的⑩为电源输入，接市电火线，⑪接双控开关L1端口，⑨接双控开关L2端口，双控开关L端口为电源输出，接设备火线
|
