一. 网线一端卡水晶头
| /0.jpg)

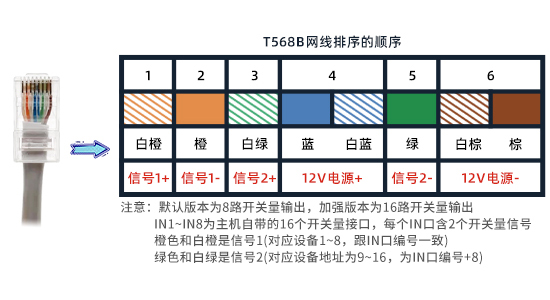

					  ①标准T568B线序:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕,如图所示,将水晶头与网线一端卡好 /1.jpg)

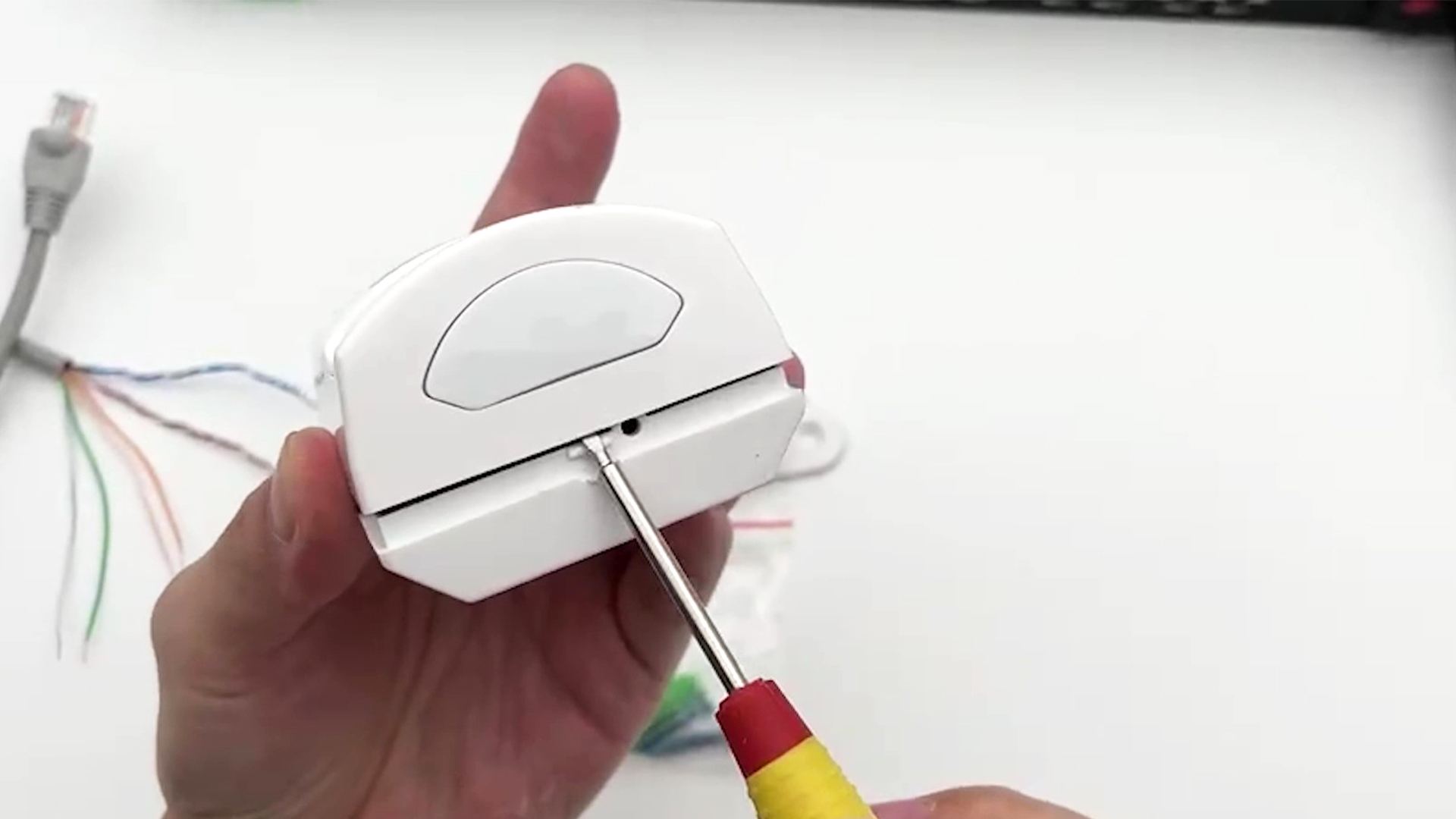

						②用螺丝刀插入探测器底部,上下盖之间向上撬起 |

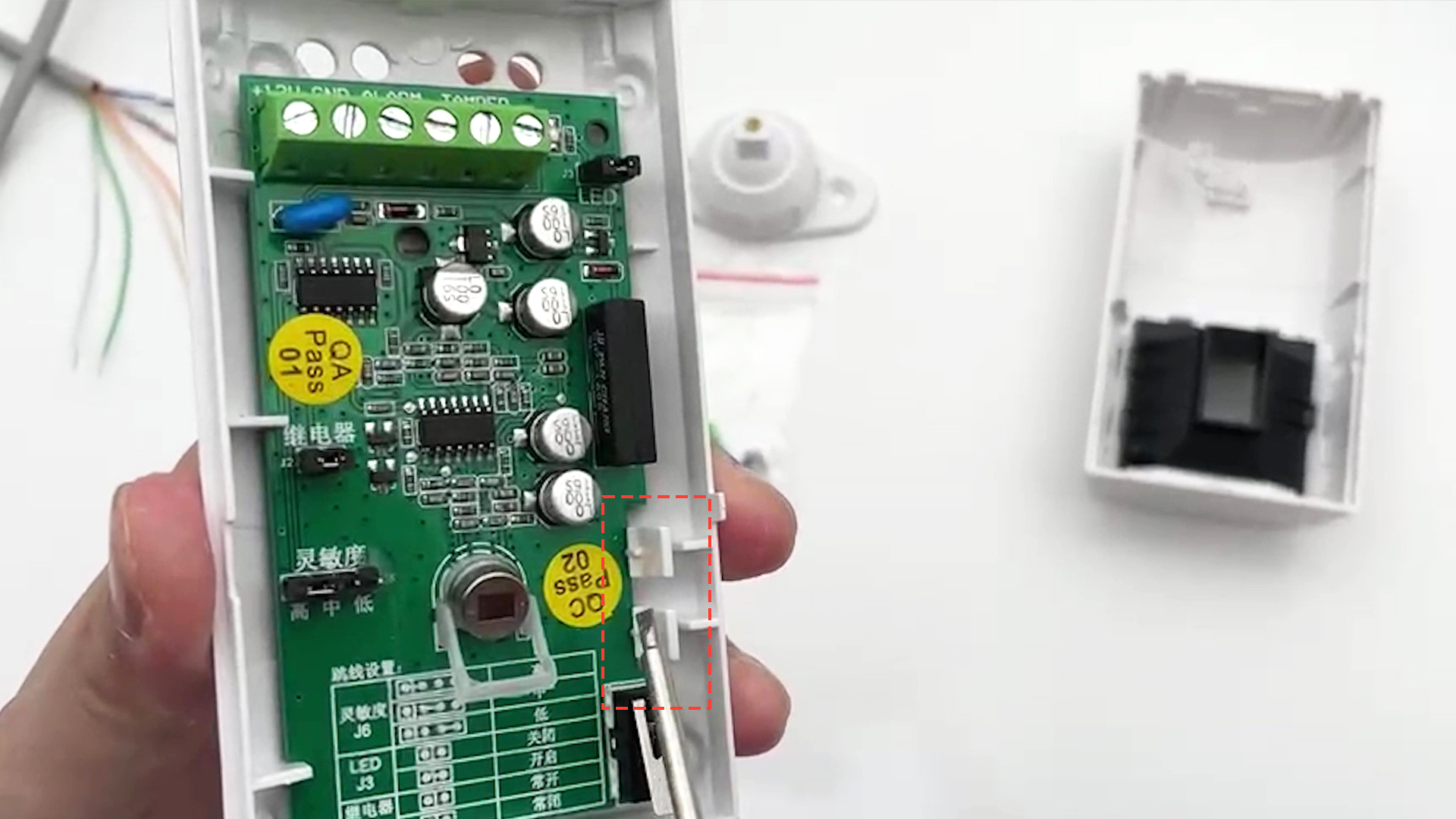

| /2.jpg)

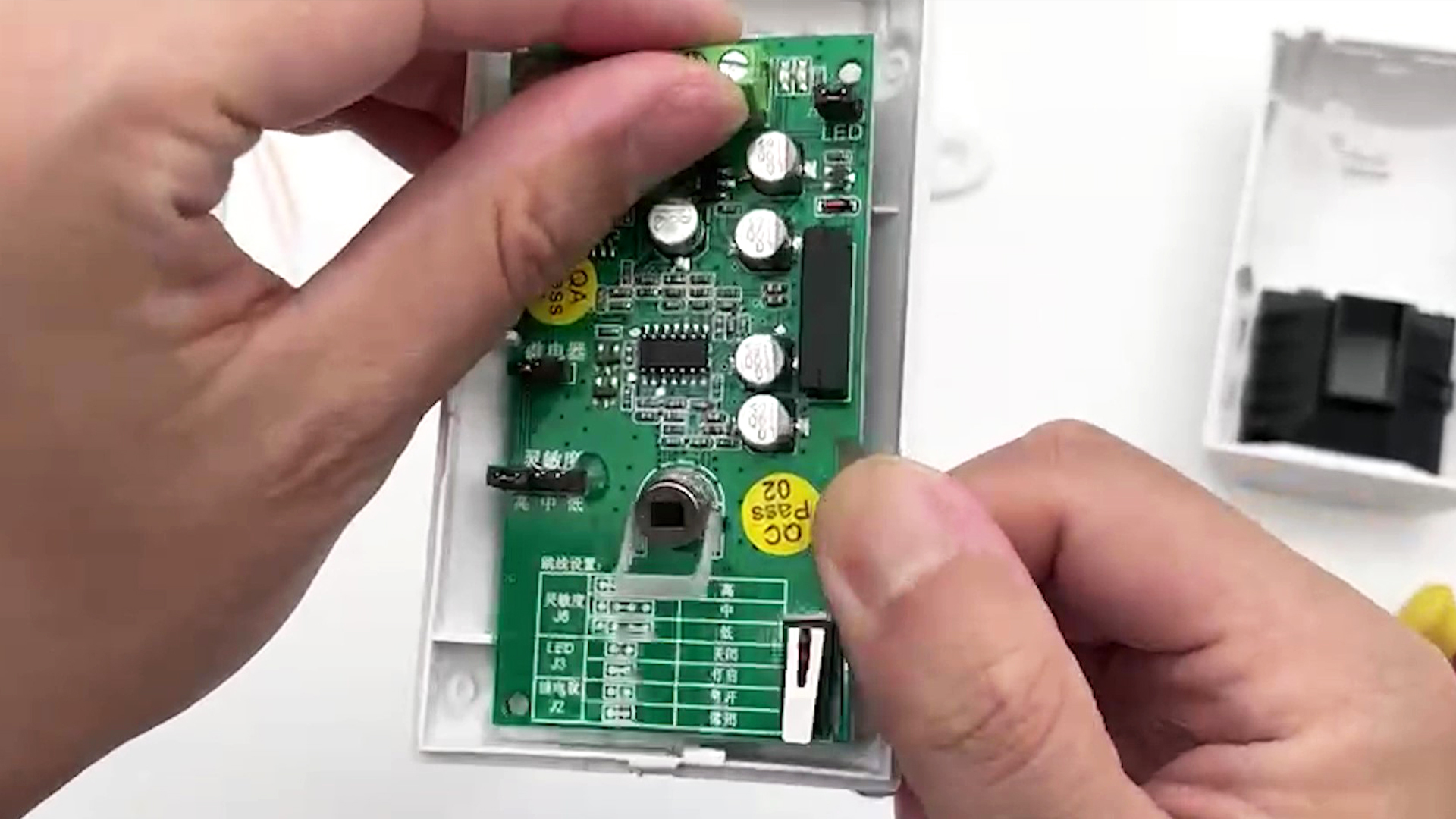

						③取下上盖,卡扣按钮 /3.jpg)
						④向外按卡扣,取下电路板 |
| /4.jpg)

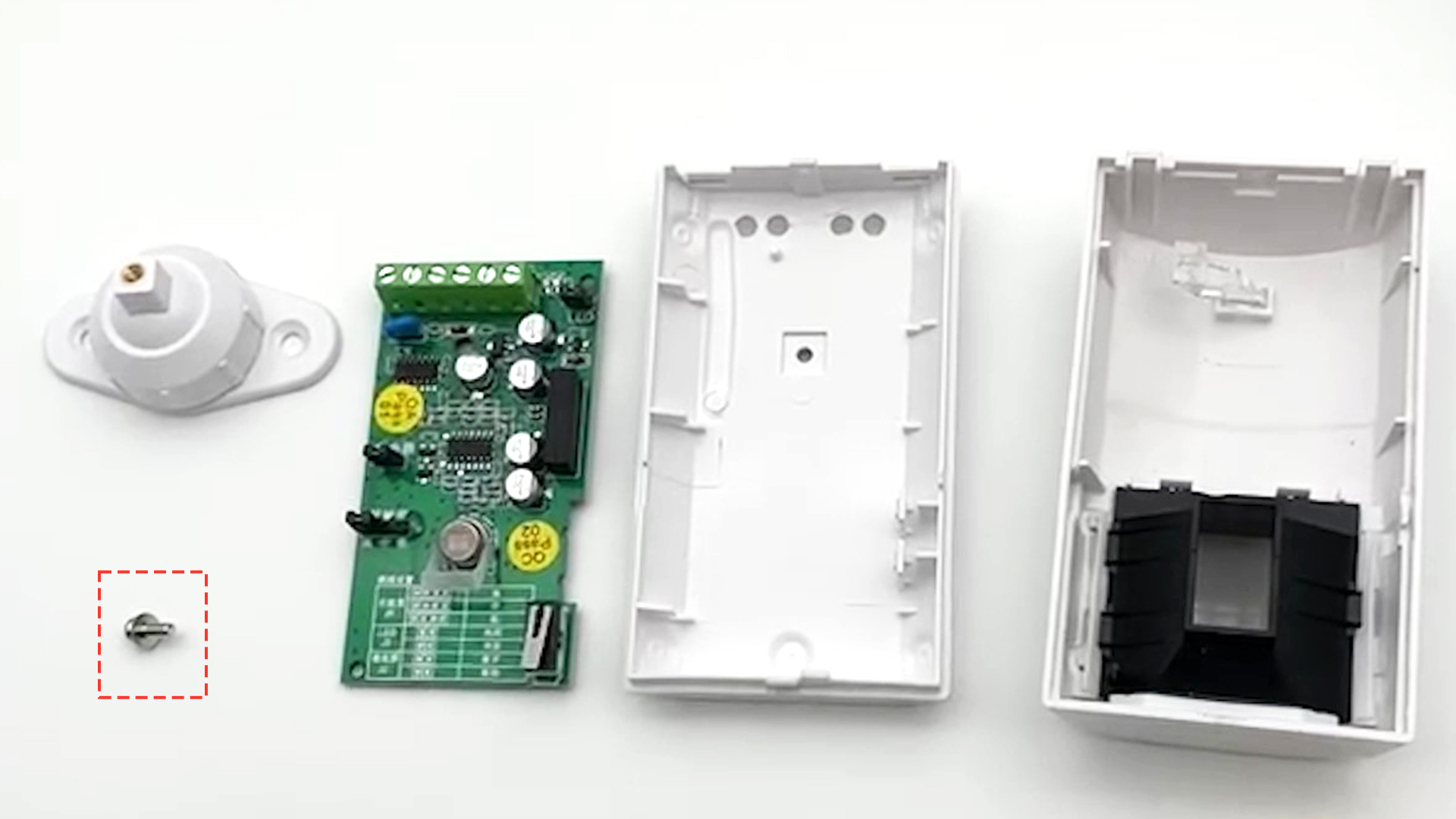

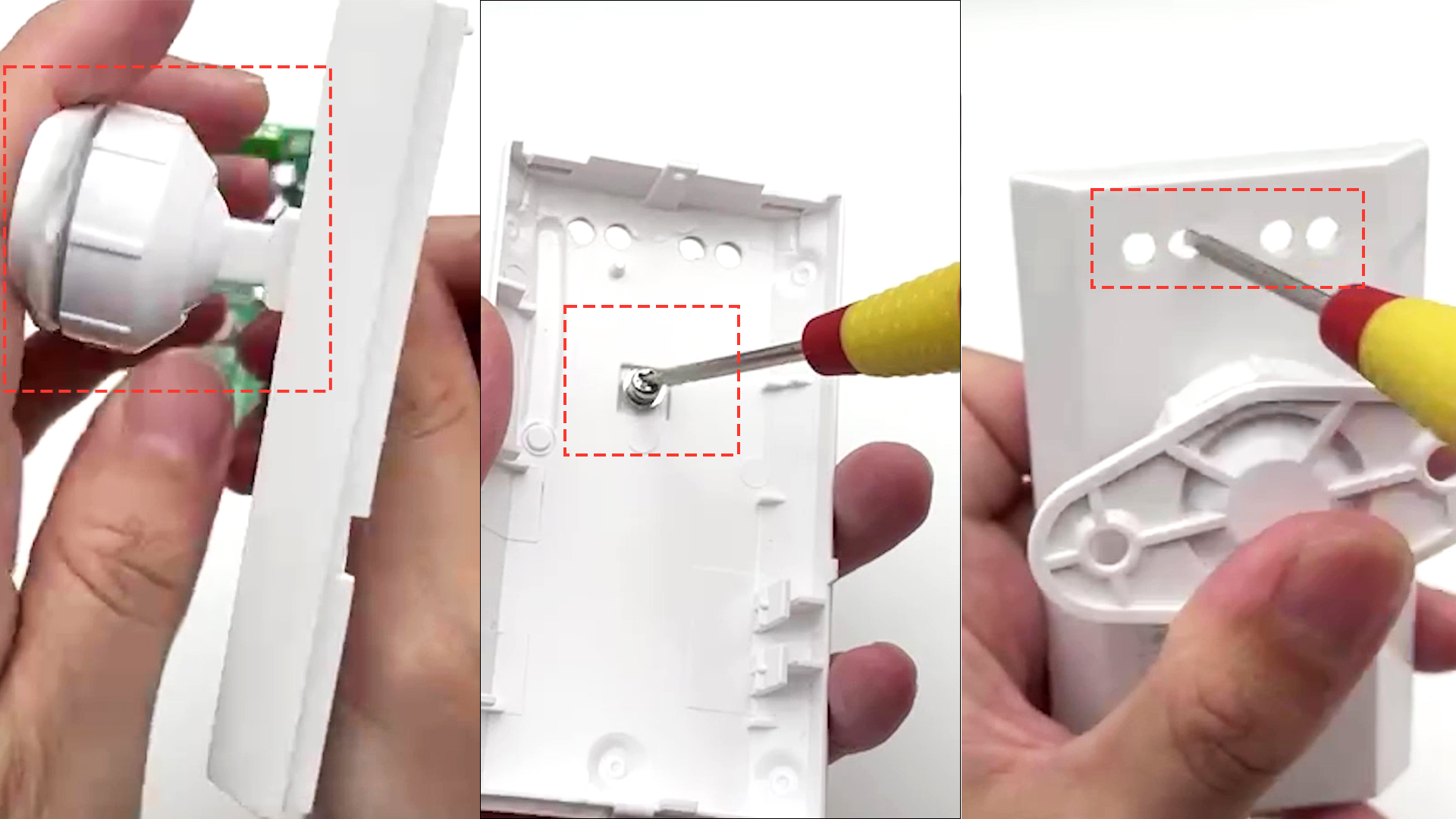

						⑤从袋子取出螺丝钉,用来固定支架安装 /5.jpg)
						⑥拿起后盖,支架对准后盖圆孔,用螺丝刀扭紧螺丝,完成支架安装,用螺丝刀捅破4个圆孔 |
二. 网线另一端接设备端子
1. 接线说明
| /6.jpg)

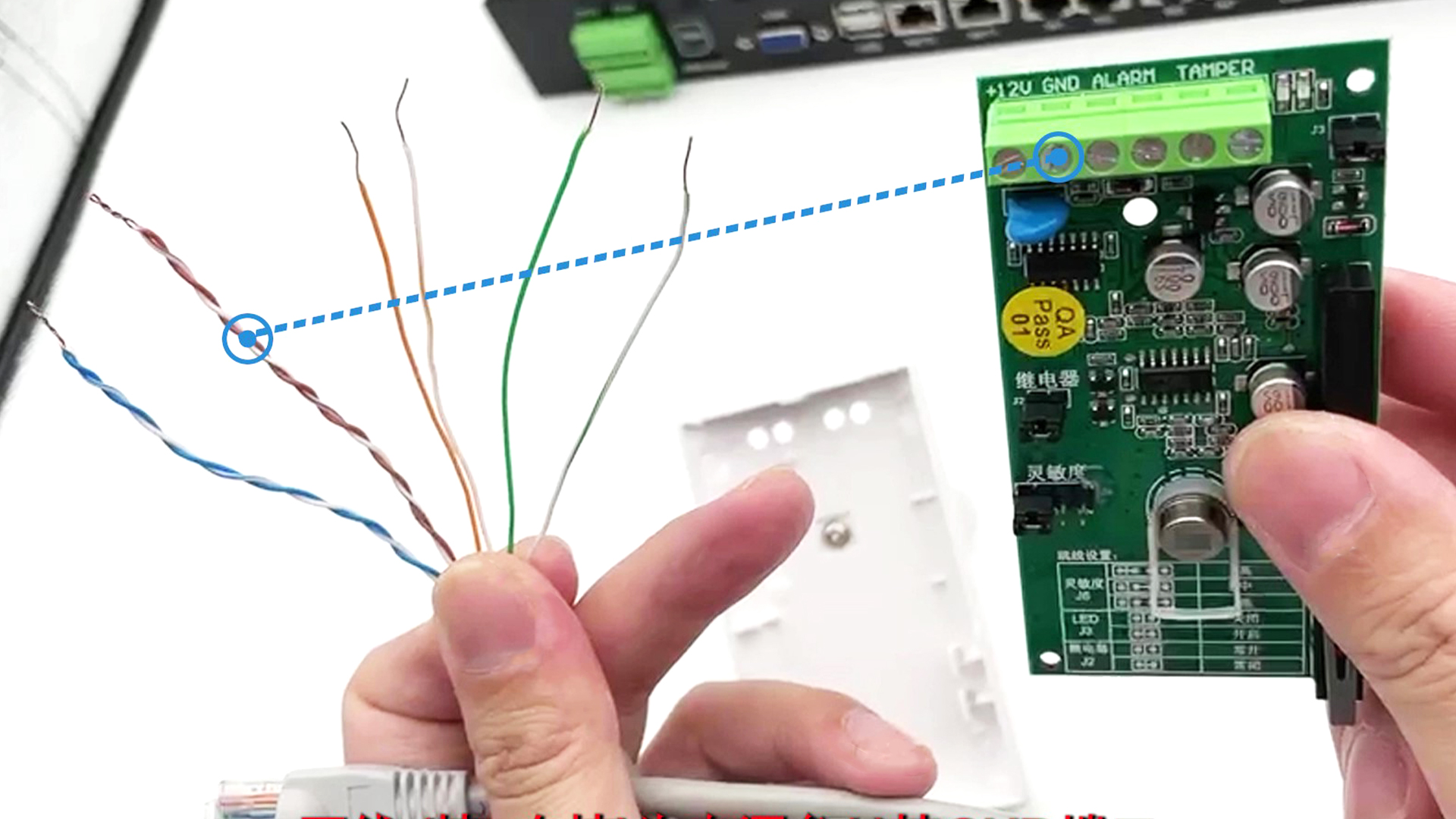

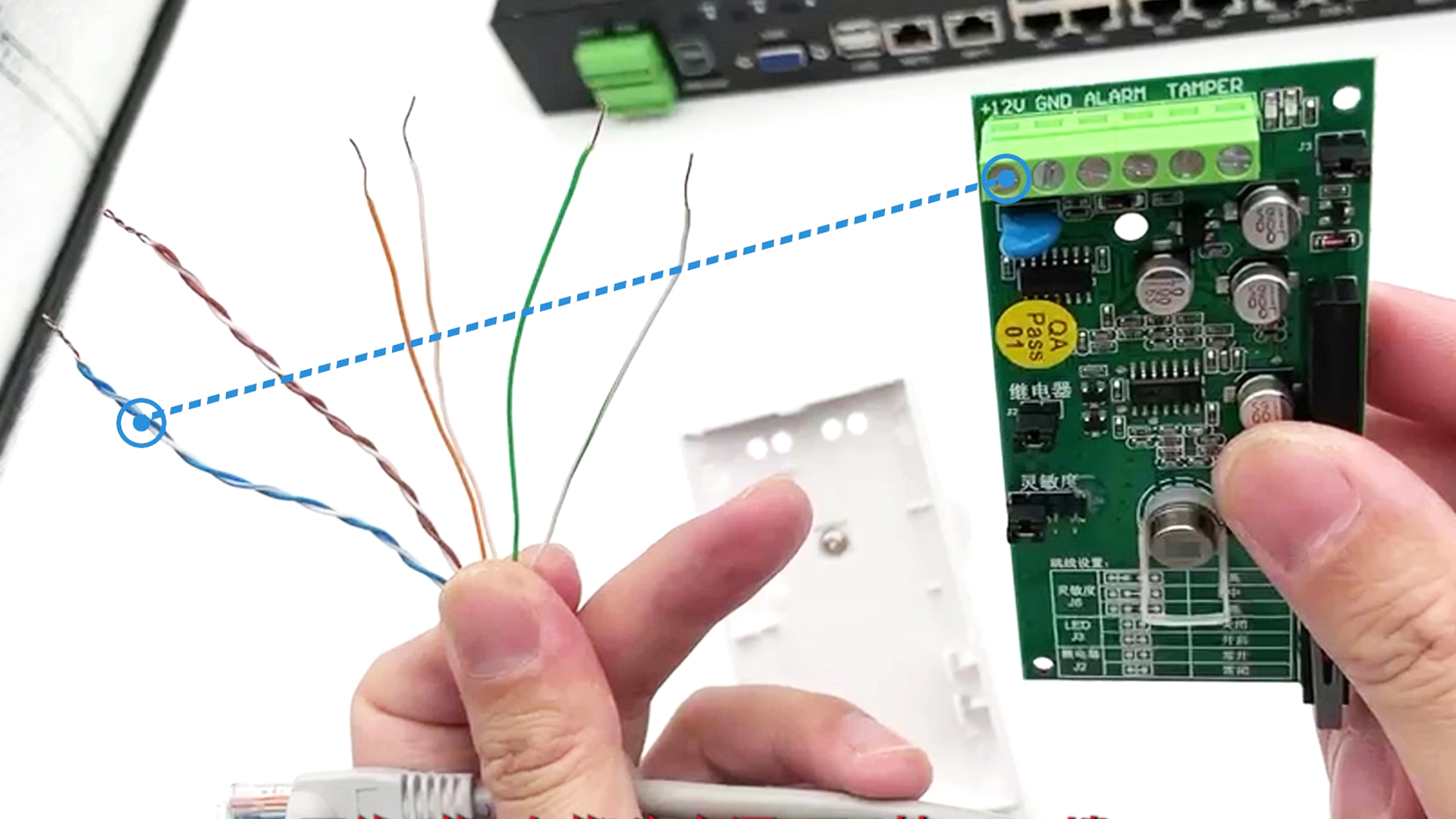

					  ①网线(蓝+白蓝)为电源正(+) 接+12V端口 /7.jpg)
					  ②网线(棕+白棕)为电源负(-) 接GND端口 |

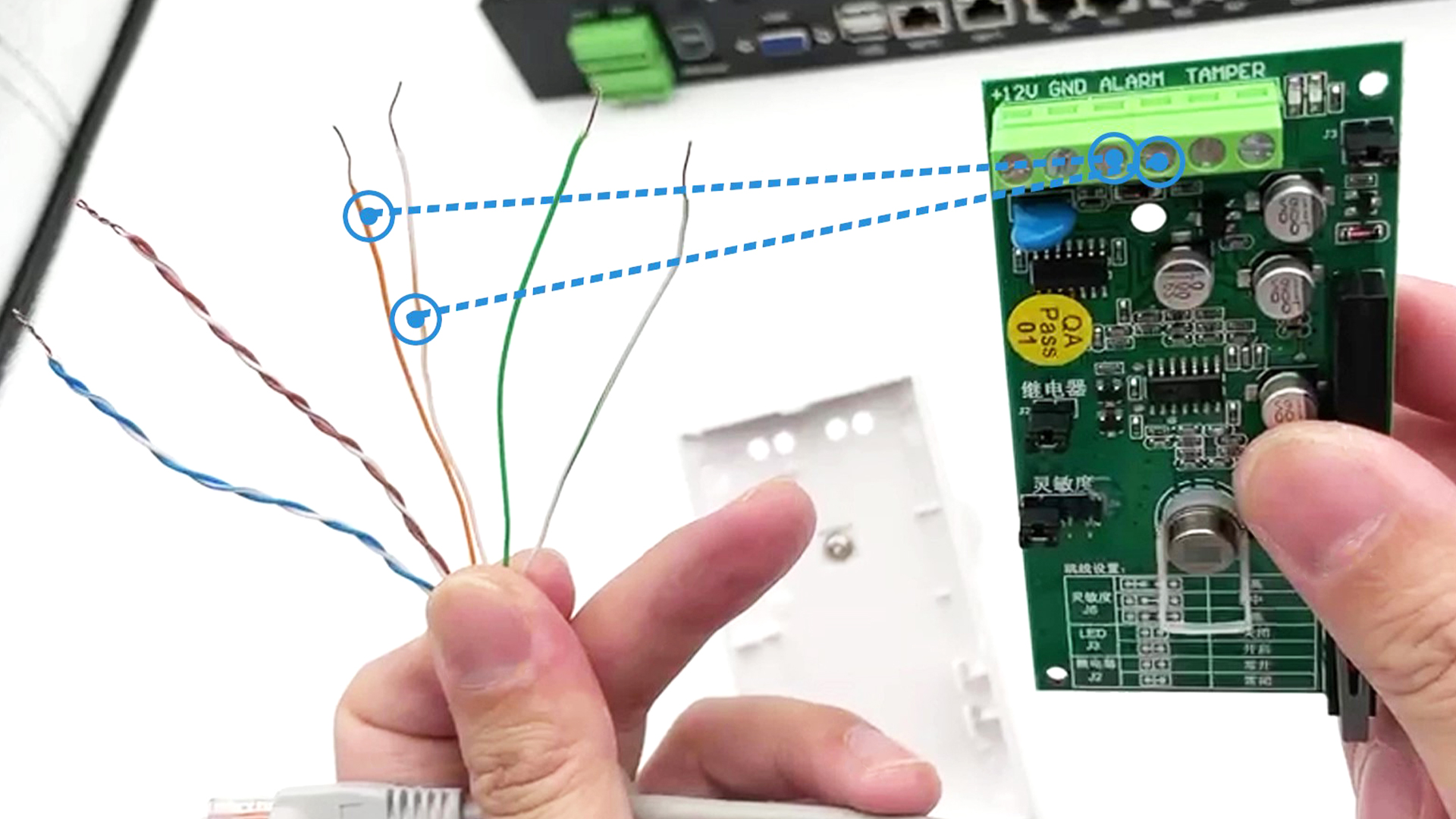

| /8.jpg)

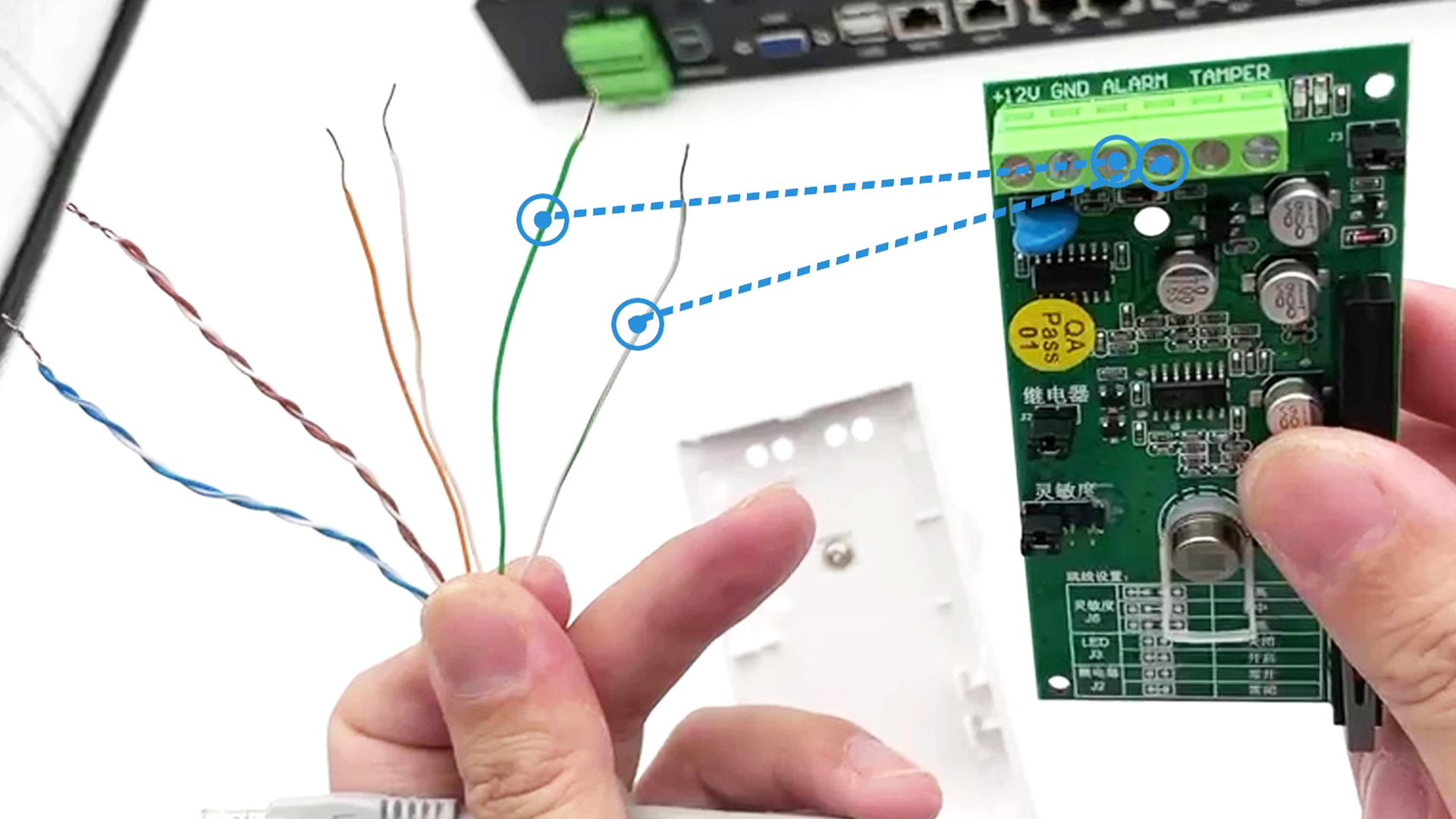

						③网线(橙色、白橙)为信号1 接ALARM端口 /9.jpg)
						④或:网线(绿色、白绿)为信号2 接ALARM端口 |
2. 固定接线
| /10.jpg)

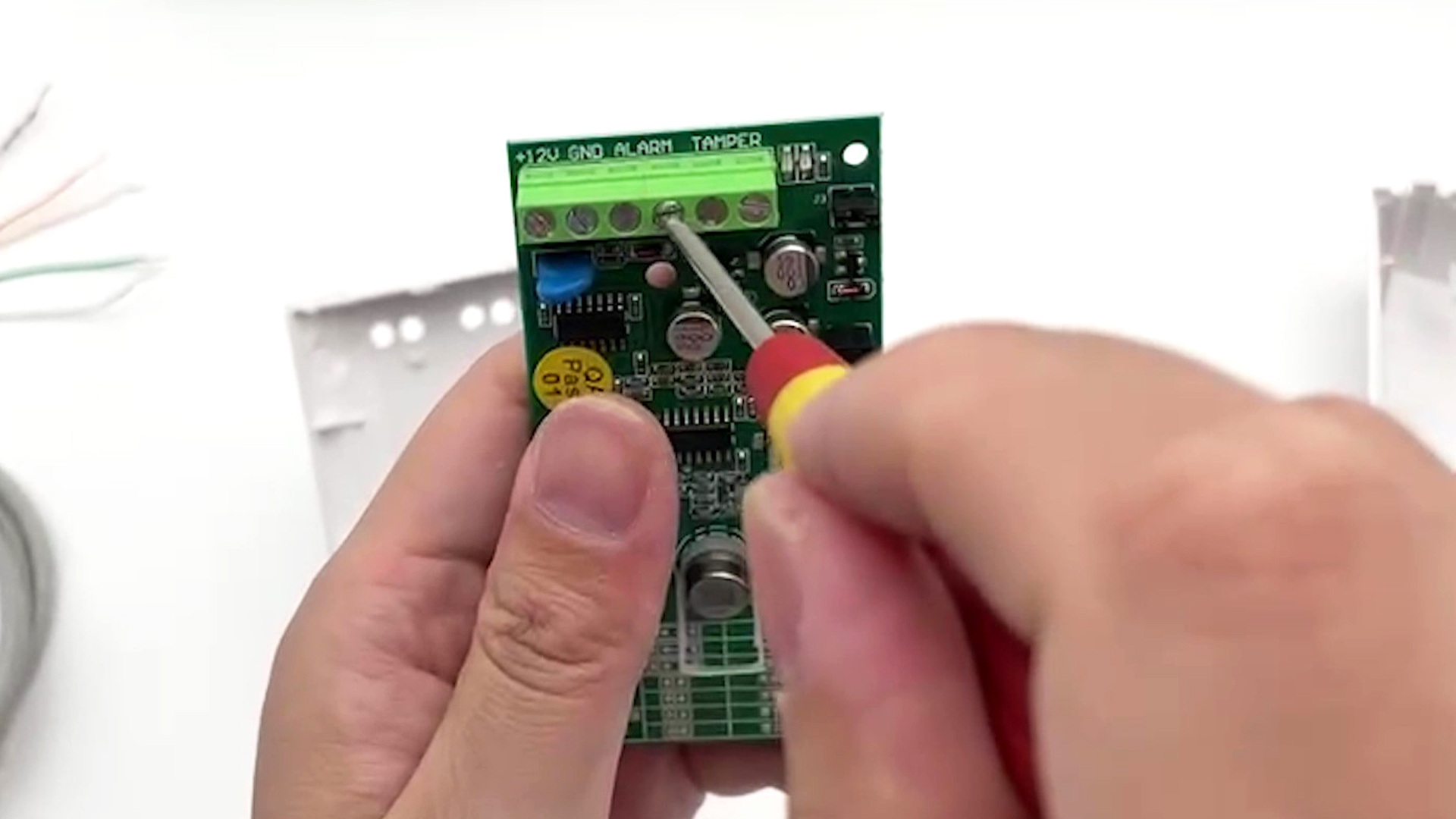

					  ①用螺丝刀逆时针旋松 /11.jpg)

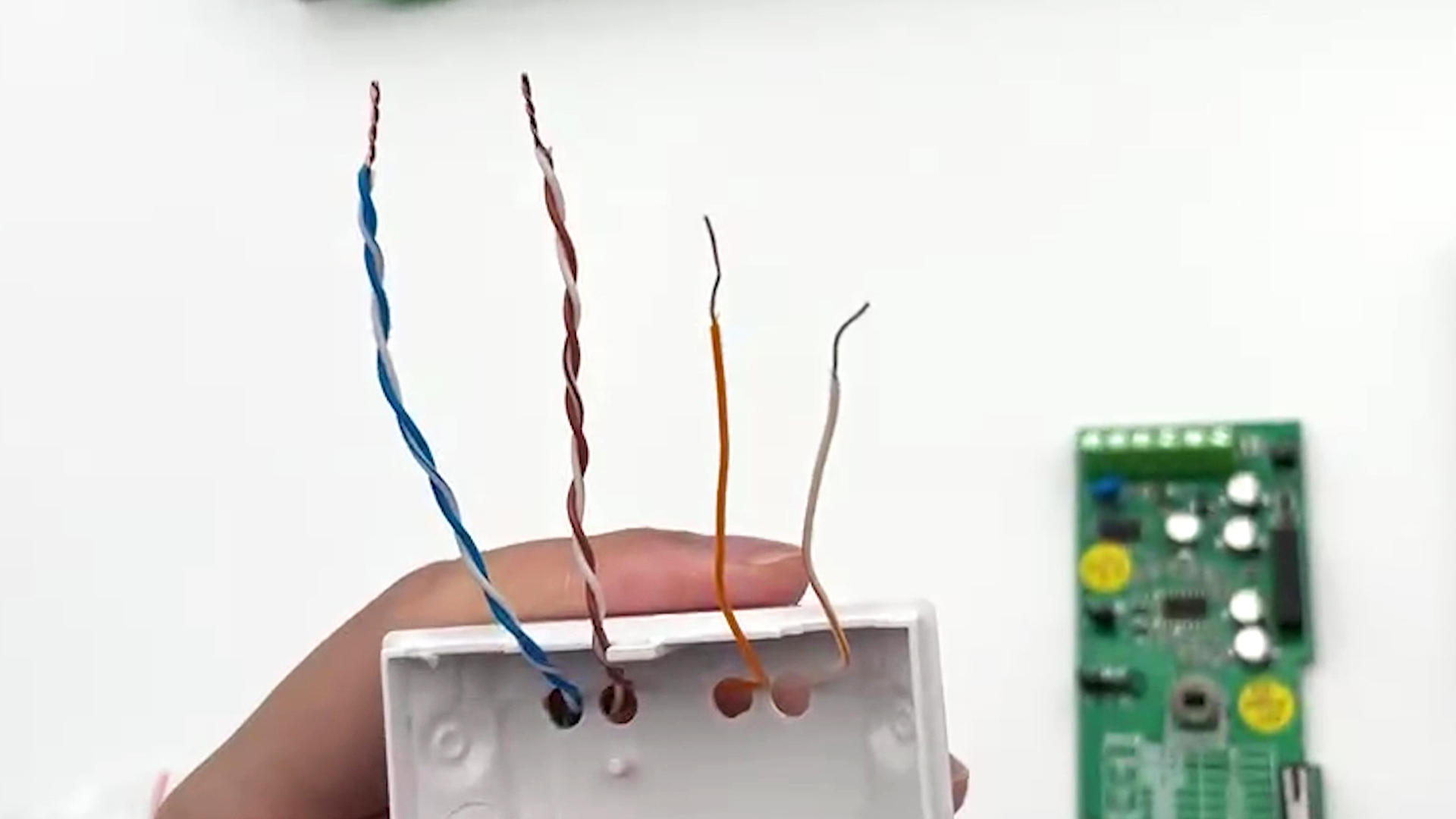

					  ②把全部网线穿过后盖圆孔,整理下网线,将线插入端口 |

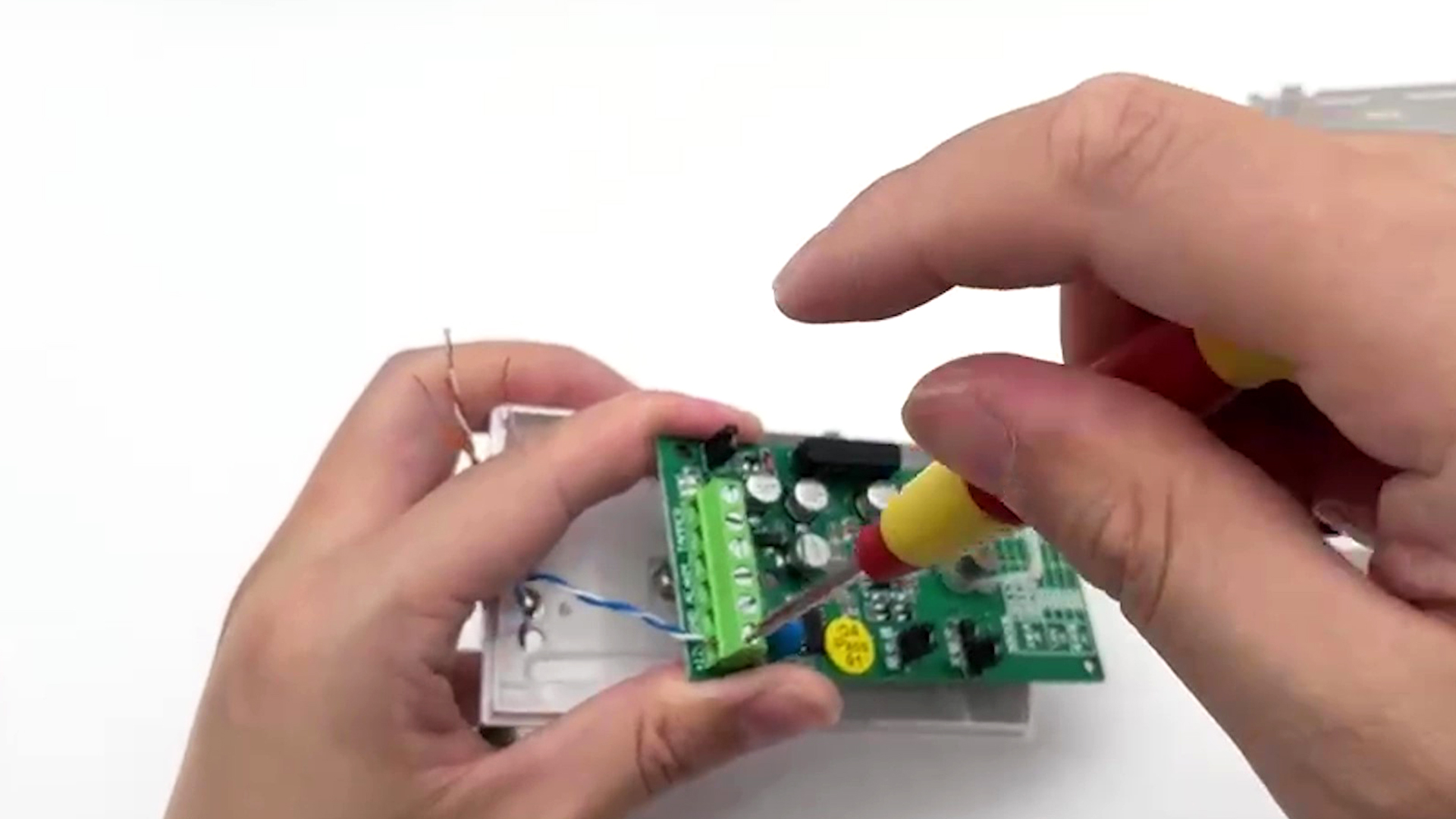

| /12.jpg)

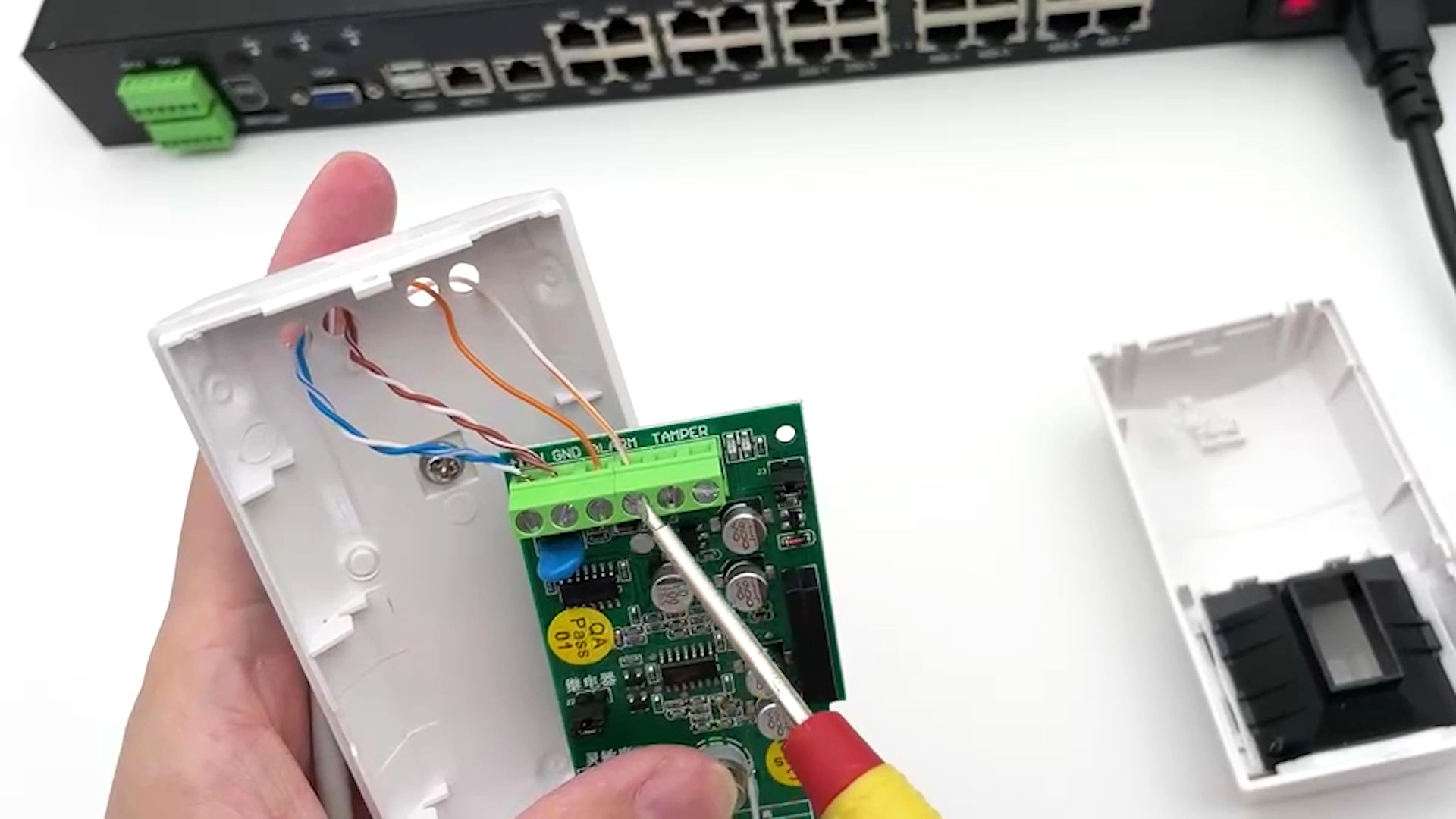

						③顺时针紧固螺丝即固定接线 /13.jpg)
						④全部固定接线后,轻拉接线,确保接线固定到位 |

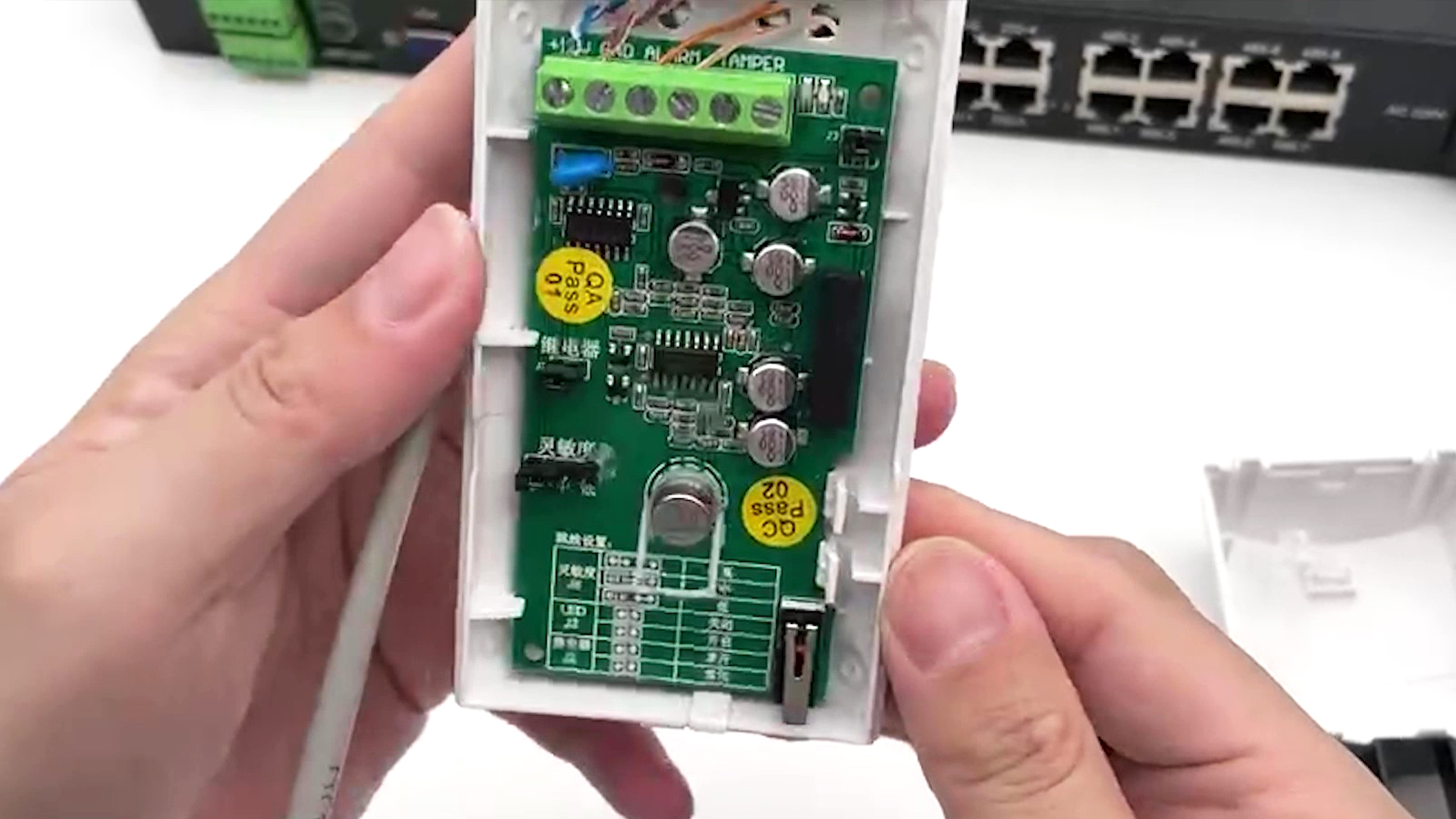

| /14.jpg)

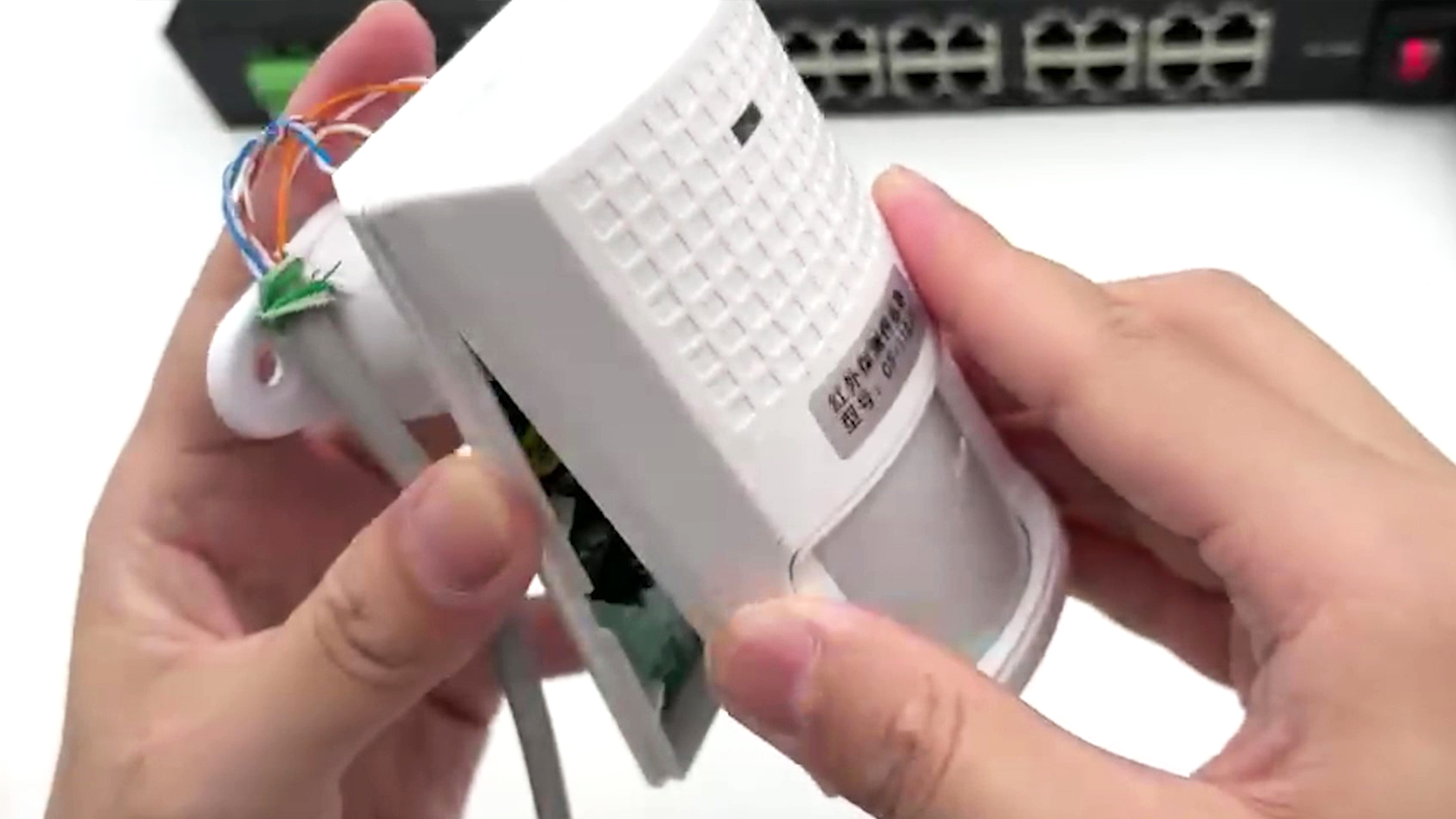

					  ⑤接完后,向外按卡扣,把电流板装回后盖 /15.jpg)
						⑥拿起上盖,按原方向对准后背上盖,即完成红外探测器接线安装 |
