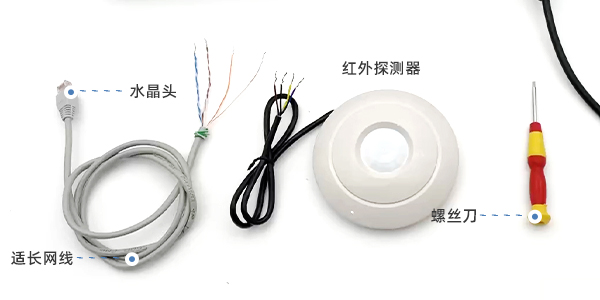

一. 网线一端卡水晶头
标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：
二. 网线另一端接电源线
1. 接线说明
①网线(蓝+白蓝)为电源正(+) 接电源线(棕色)
②网线(棕+白棕)为电源负(-) 接电源线(黑色)
|

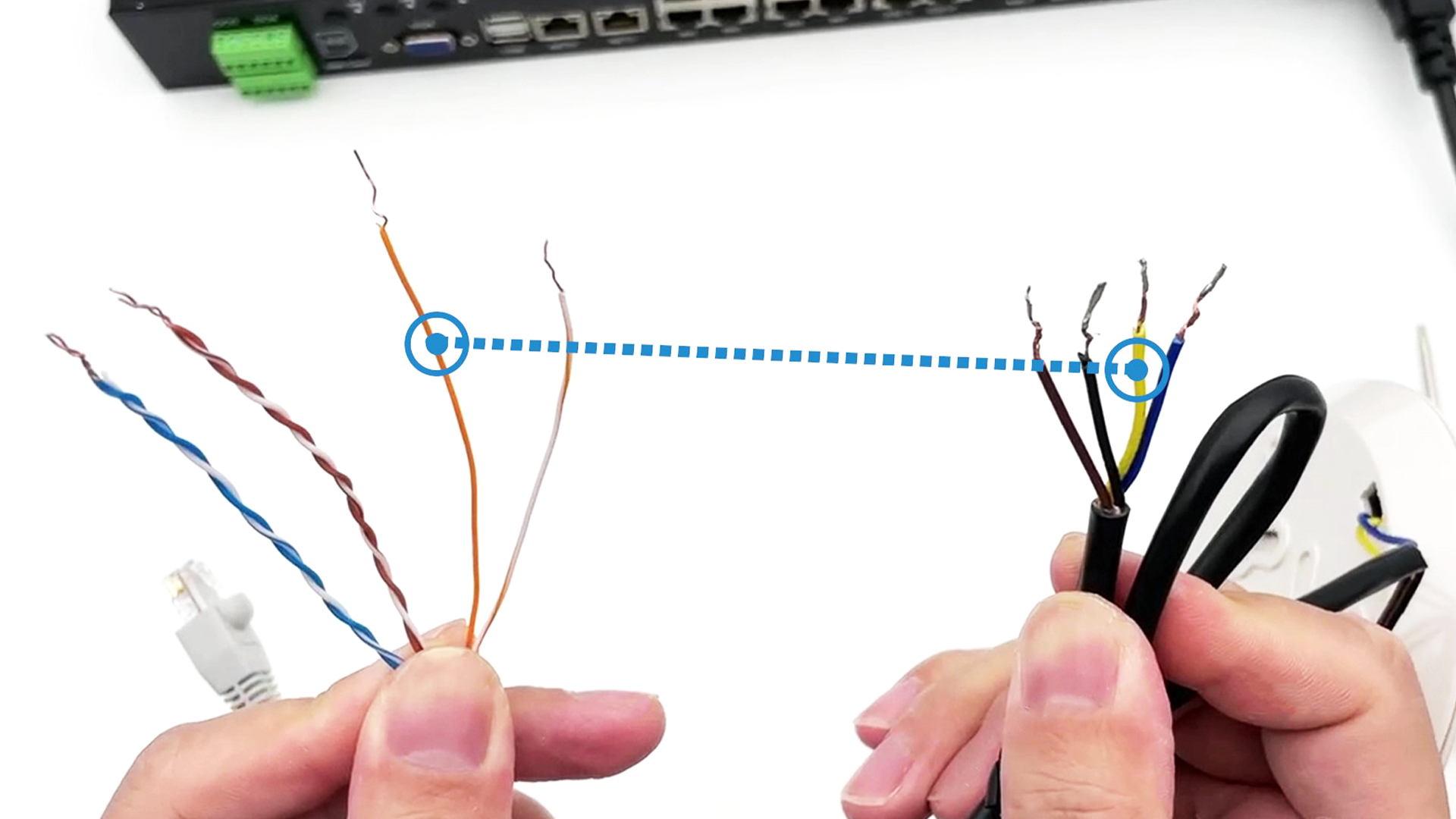

③网线(橙色)为信号A 接电源线(黄色)

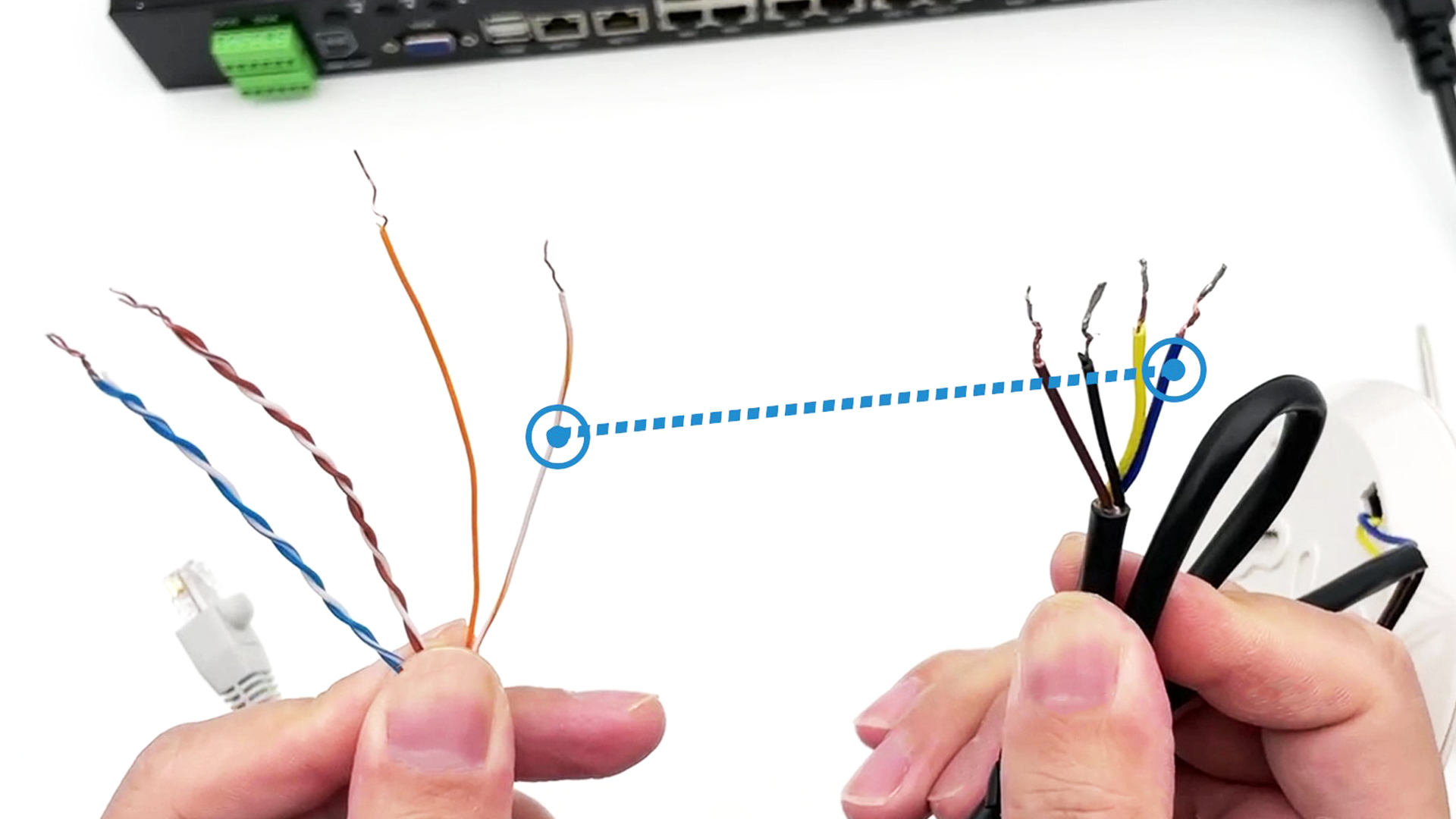

④网线(白橙)为信号B 接电源线(蓝色)
|

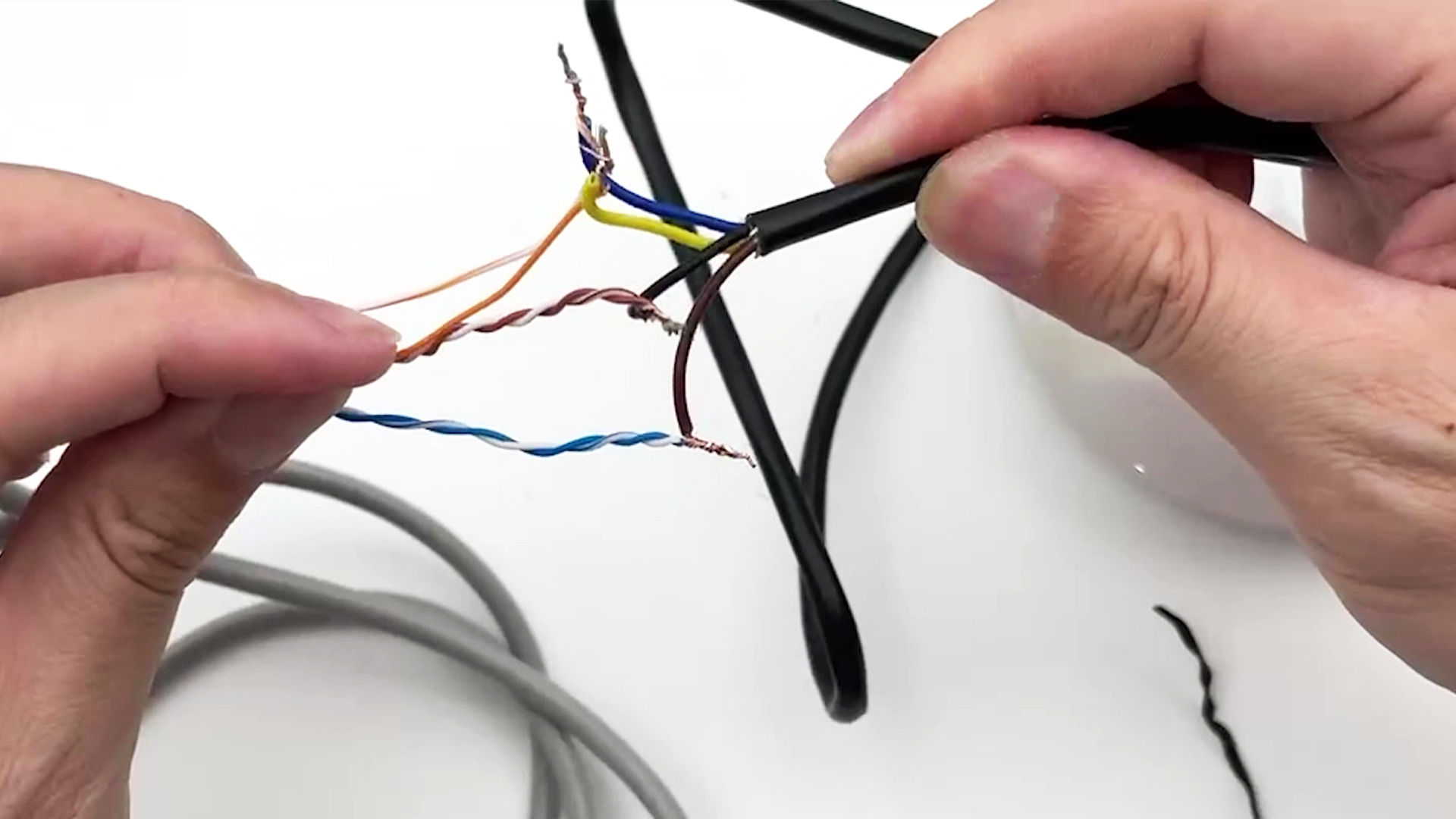

⑤接线电源线，只需网线与电源线一一对应连接，即固定接线

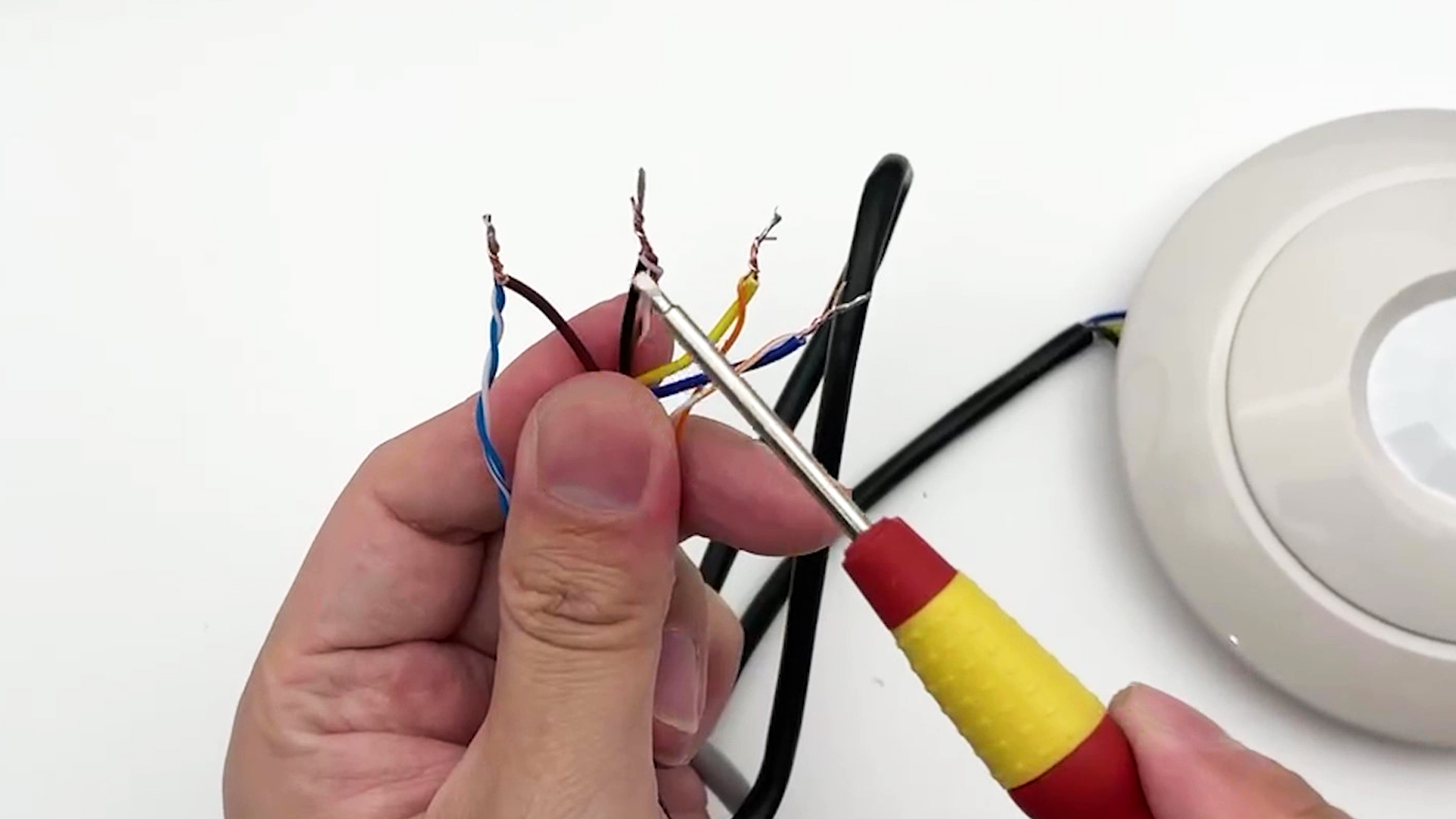

⑥4线连接完，轻拉接线端子，确保接线固定到位
|

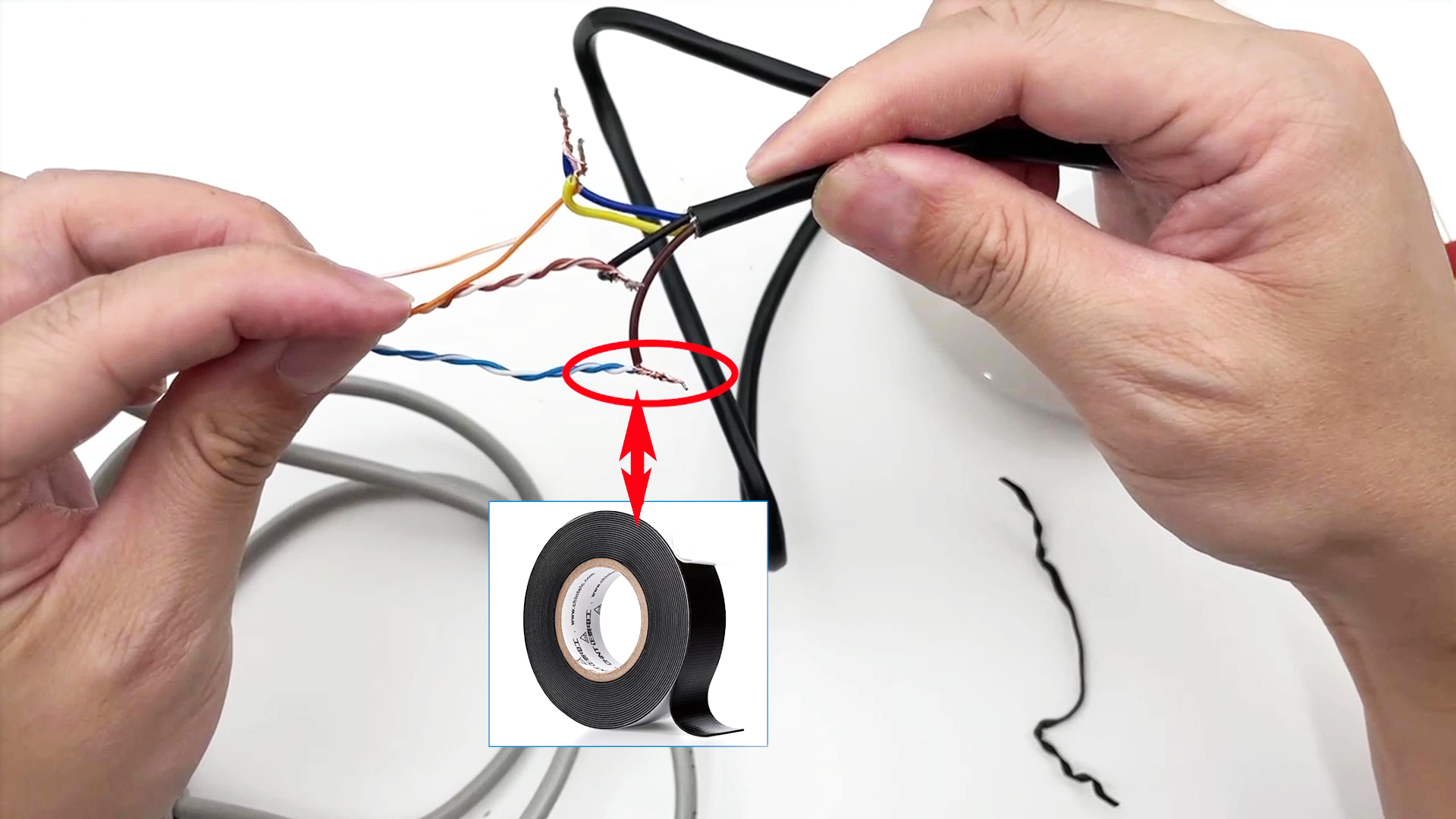

⑦接线处，请使用绝缘胶布或接线端子处理
|
