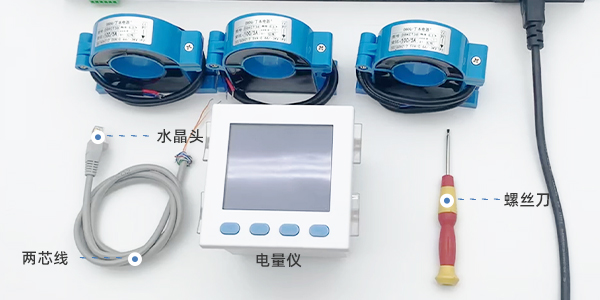

一. 网线一端卡水晶头
标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：
二. 网线另一端接电源线
1. 接线说明

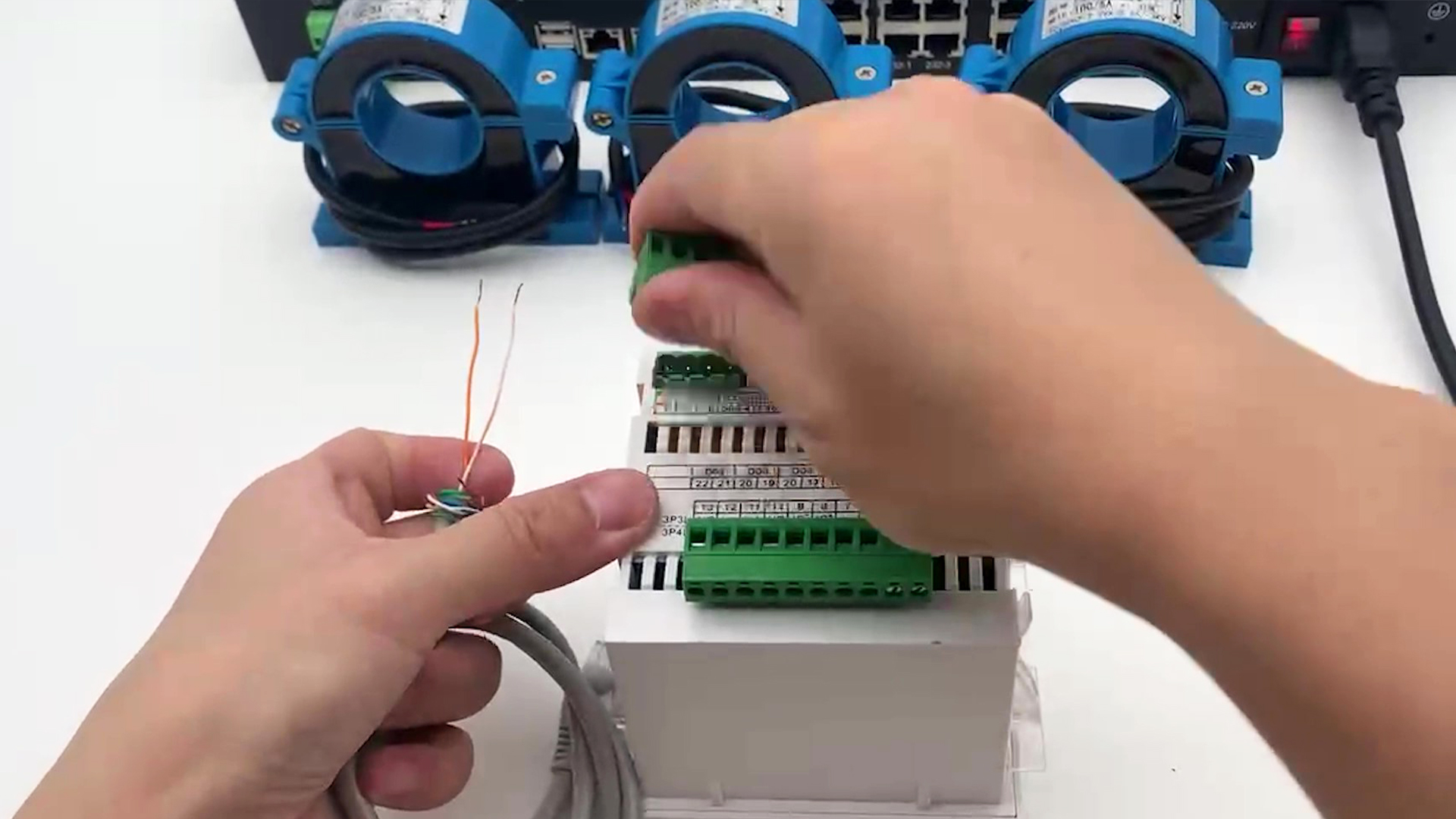

①拿下端子

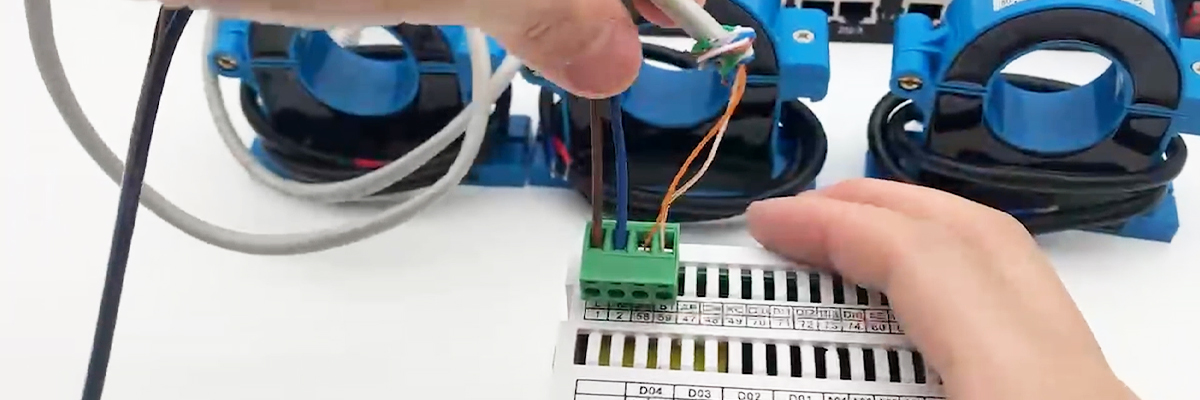

②网线橙色为信号A 接A1-58端口
|
③网线白橙为信号B 接B1-59端口

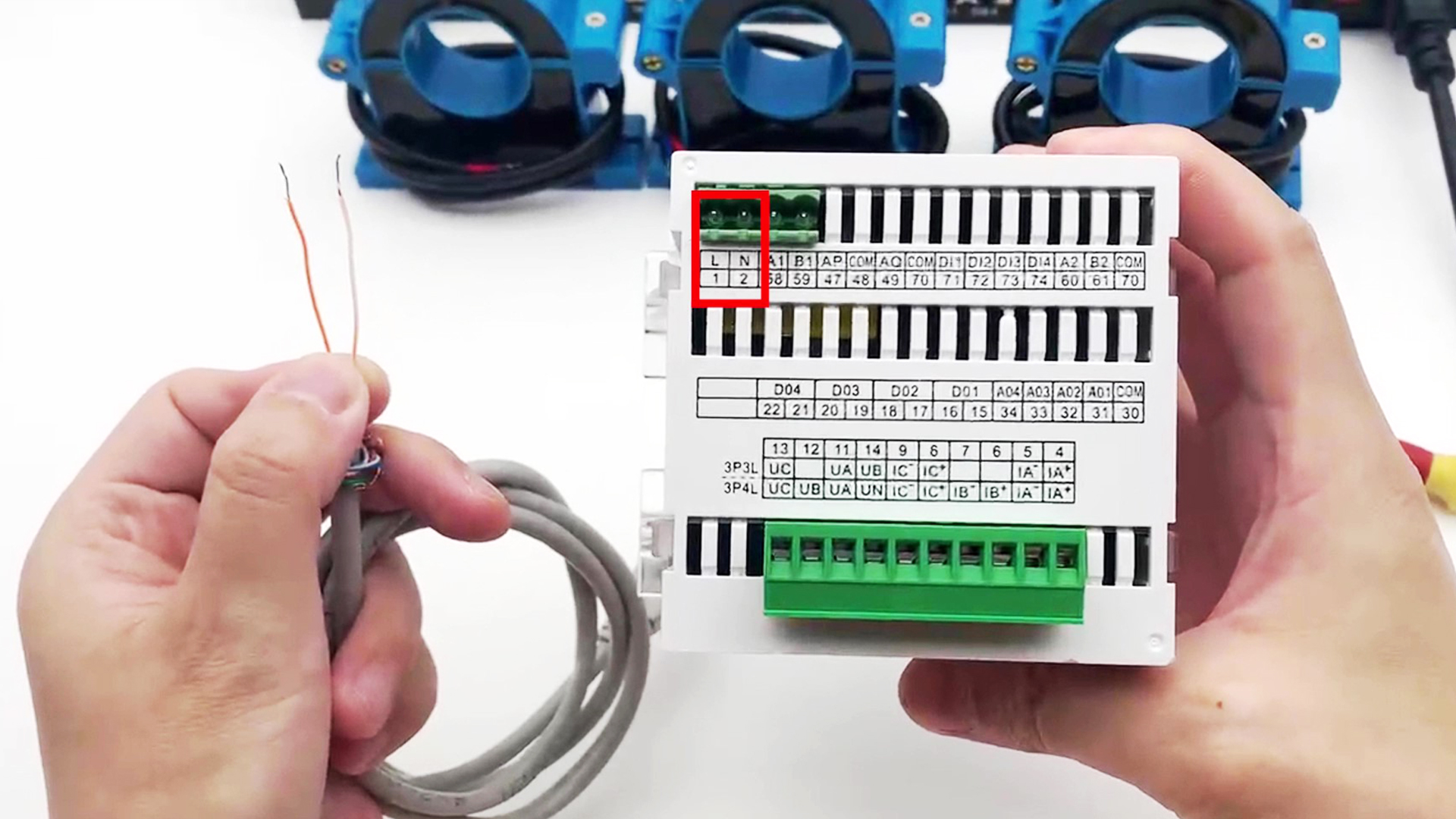

④L和N为电量仪工作电源接口
|

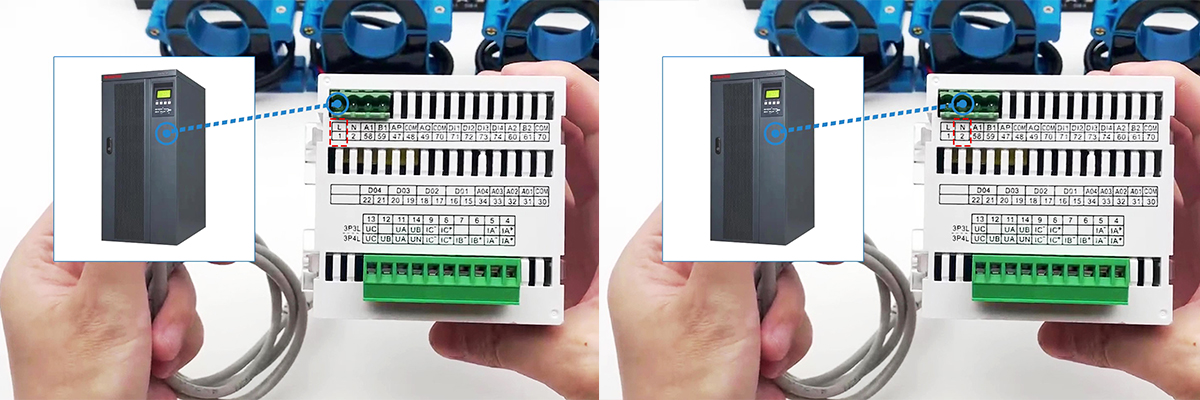

注意：请尽量使用UPS为工作电源，UPS电源中的火线接L-1端口，零线接N-2端口，接完后，确保市电断电后该仪表还能工作。
2. 固定接线

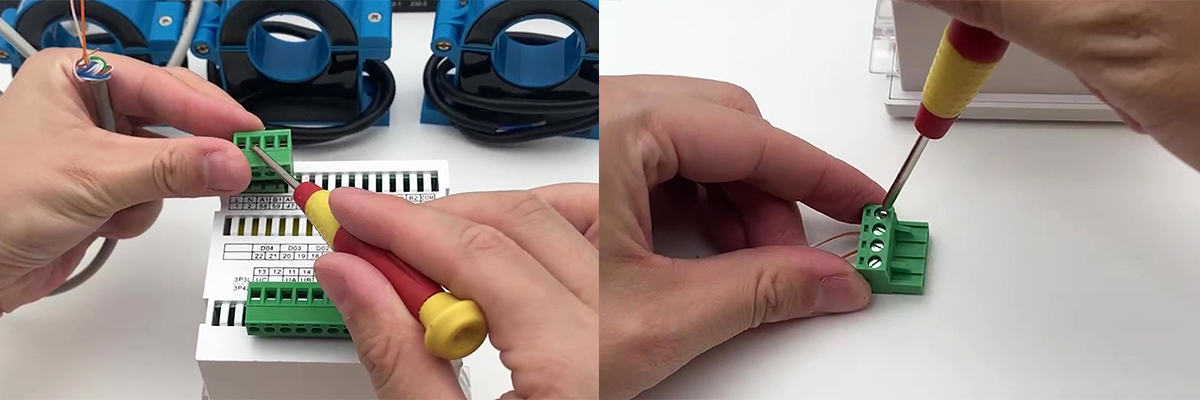

①用螺丝刀逆时针旋松，将线插入端口孔内，顺时针紧固螺丝，即固定接线。

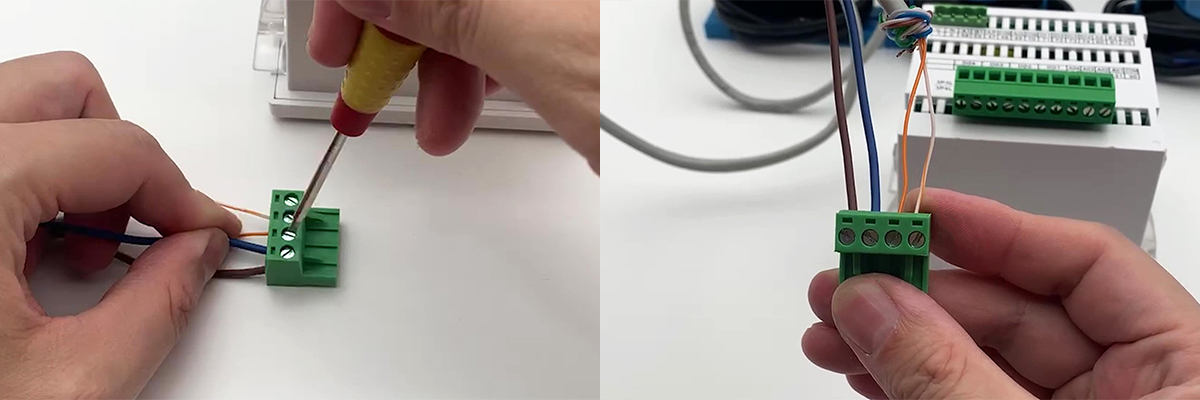

②两条信号线接完，把电源中的火线跟离线也分别插入到端口内，4线端口接完，轻拉接线端，确保接线固定到位。
③接好线路端子，插入电量仪对应的接口，即完成电源跟信号的接线。

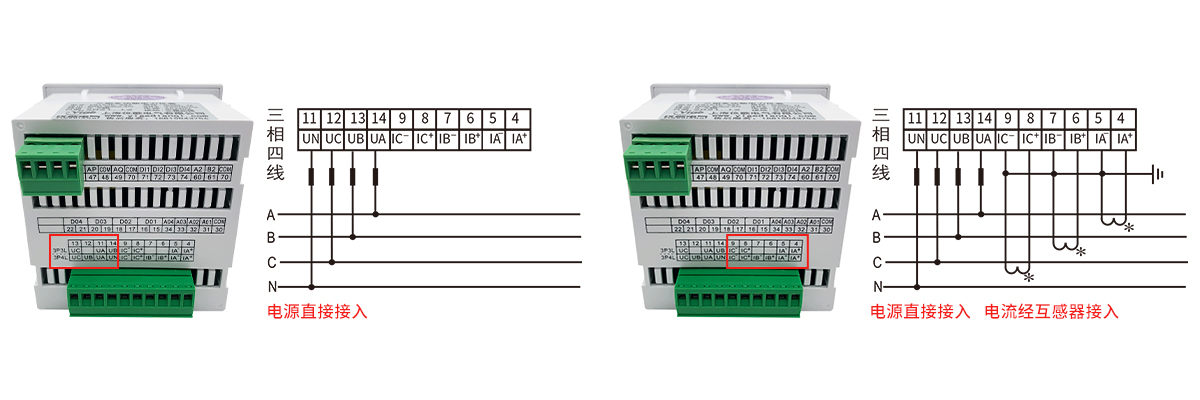

UA/UB/UC/UN分别从空开引三相一零，UN接零线
IA+/IA-/IB+/IB-/IC+/IC-分别接3个电流互感器，红色线接IA+/IB+/IC+，蓝色线接IA-/IB-/IC-，蓝色线需接地
3. 操作说明

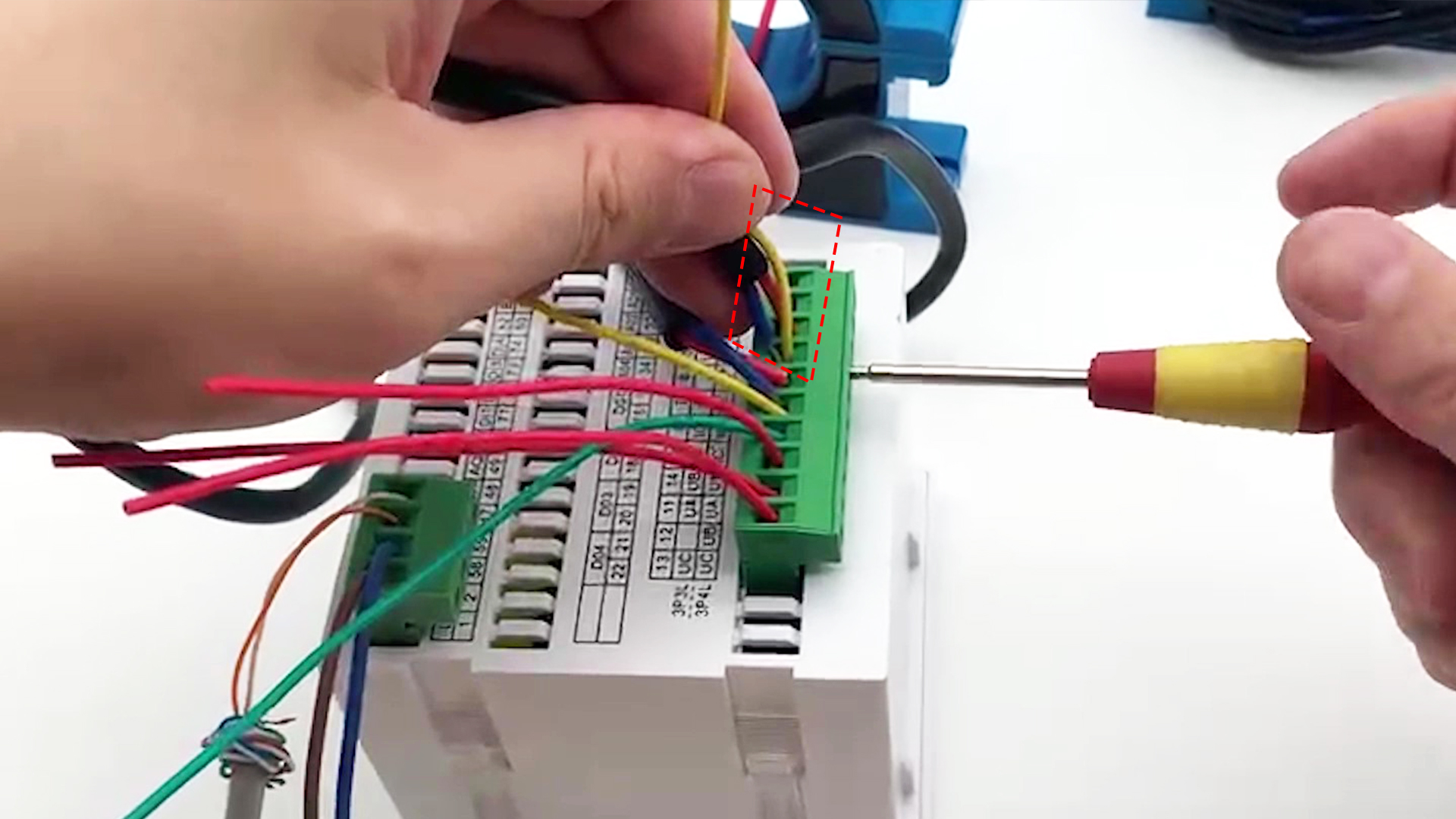

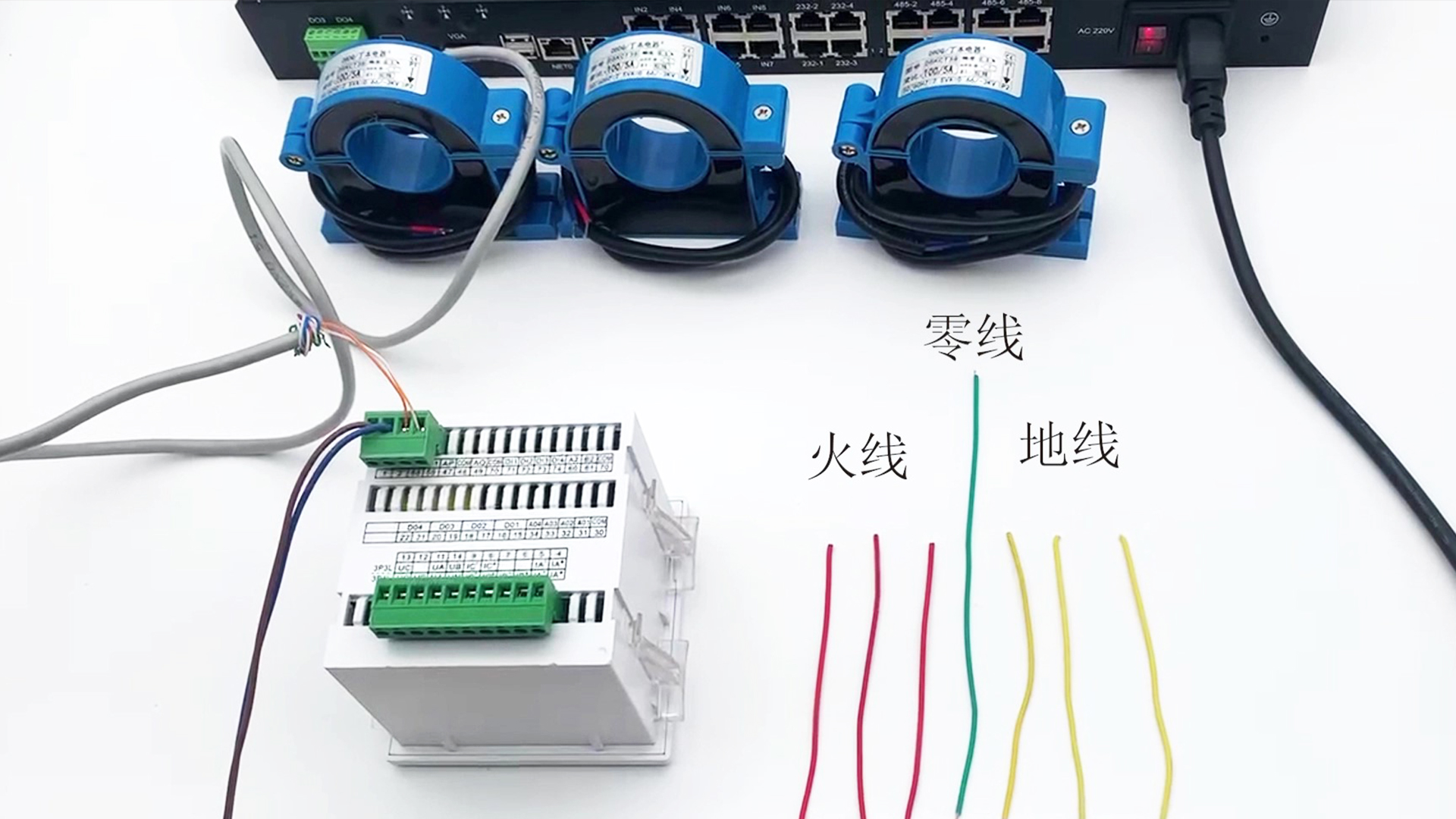

①拿六条线来代表火线、零线和地线进行接线说明

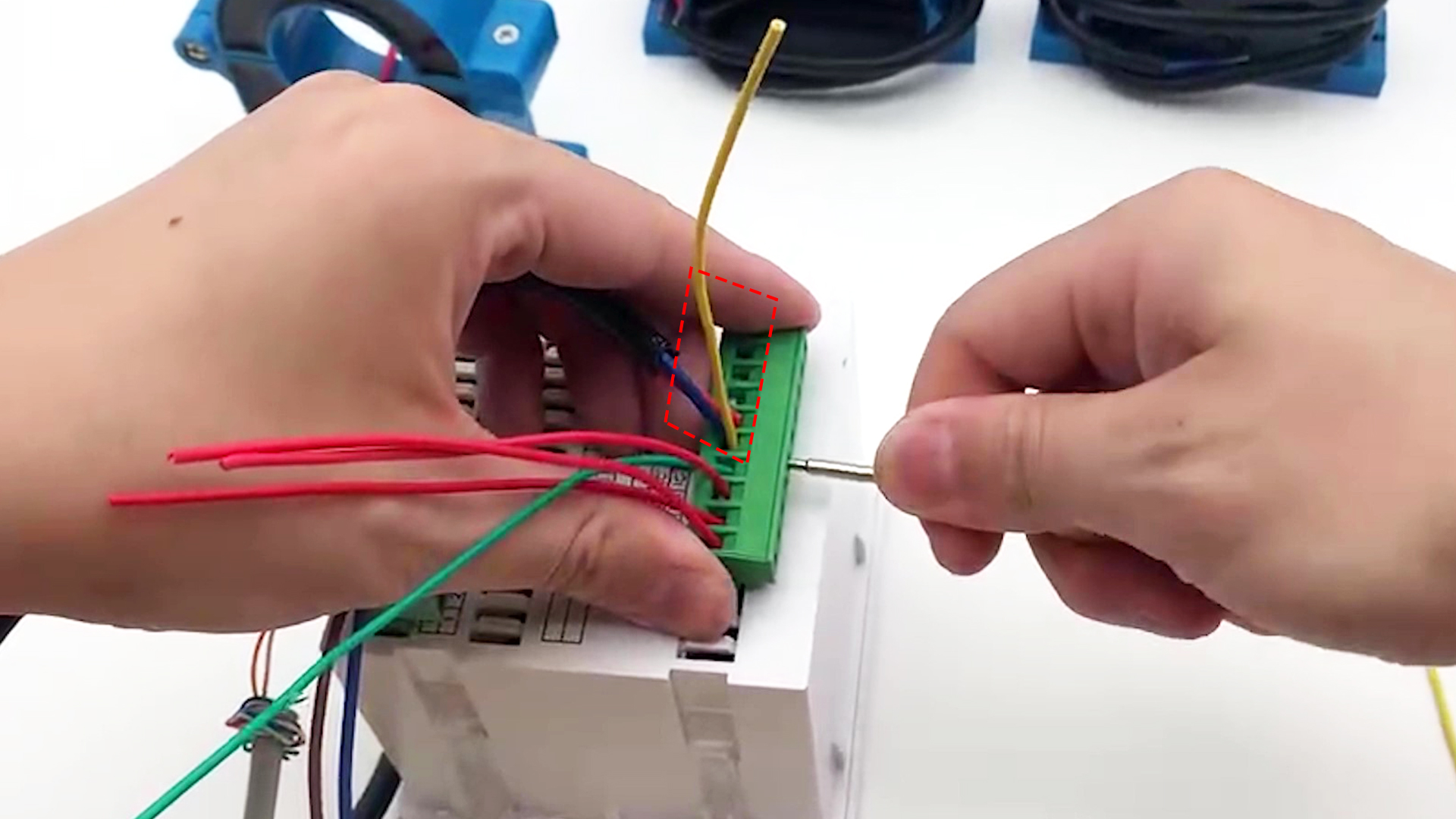

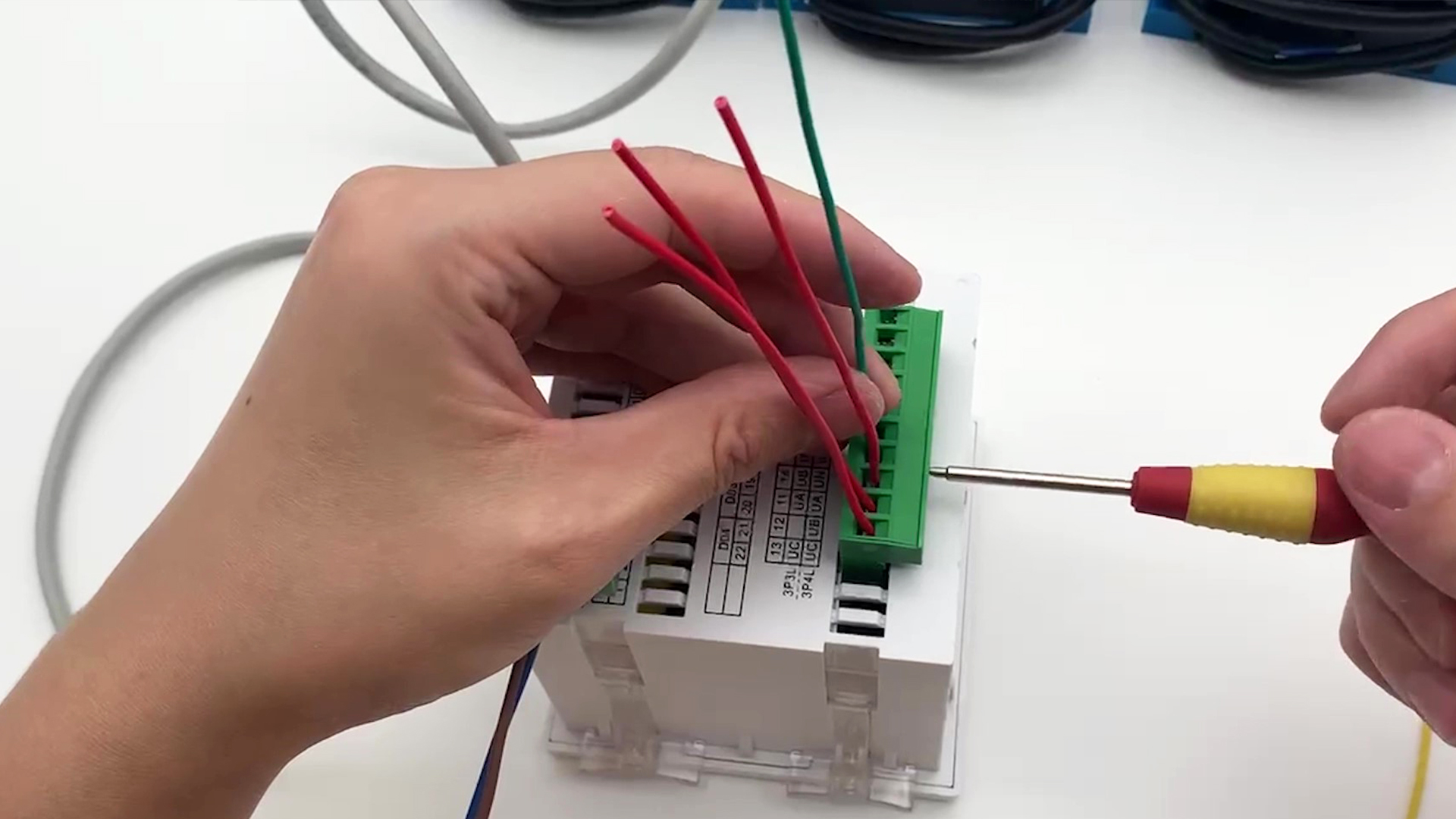

②三相火线电C 接入UC端口，顺时针紧固螺丝 三相火线电B 接入UB端口，顺时针紧固螺丝 三相火线电A 接入UA端口，顺时针紧固螺丝 零线接入UN端口，顺时针紧固螺丝 强电(三相四线)接线完成
|
3组电流互感器-接线说明

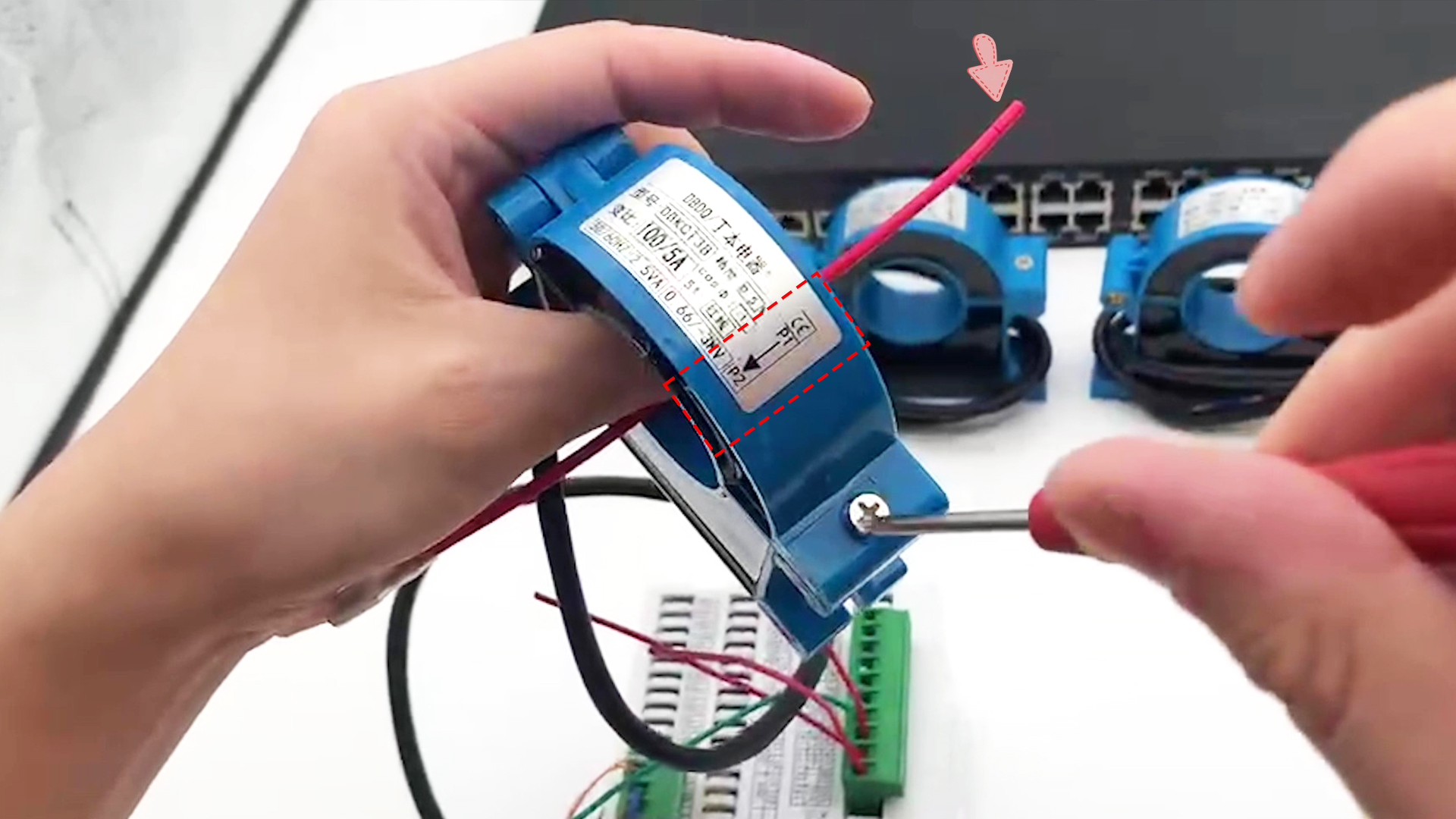

①用螺丝刀旋开互感器的螺栓，能进行270度的开合，火线需穿过电流互感器，能看到互感器向下箭头，安装时，请确保火线电流方向与箭头方向一致，顺时针紧固螺丝

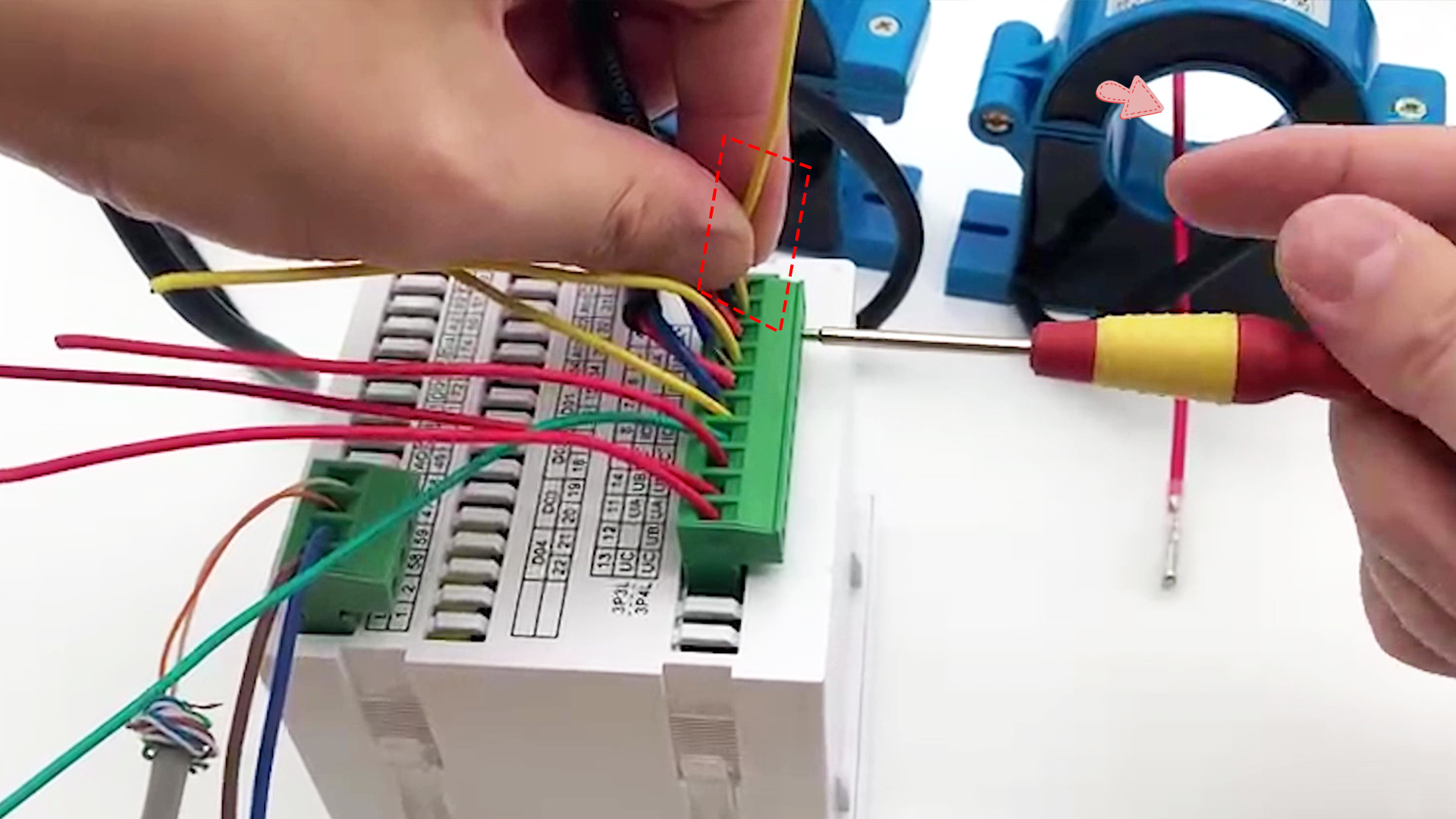

②第一组电流互感器的红线，接4-IA+接口，电流互感器的蓝线和地线接入5-IA-端口
|
③第二组火线需穿过电流互感器，电流互感器的红线接6-IB+接口，电流互感器的蓝线和地线接入7-IB-端口
④第三组火线需穿过电流互感器，电流互感器的红线接8-IC+接口，电流互感器的蓝线和地线接入9-IC-端口
|

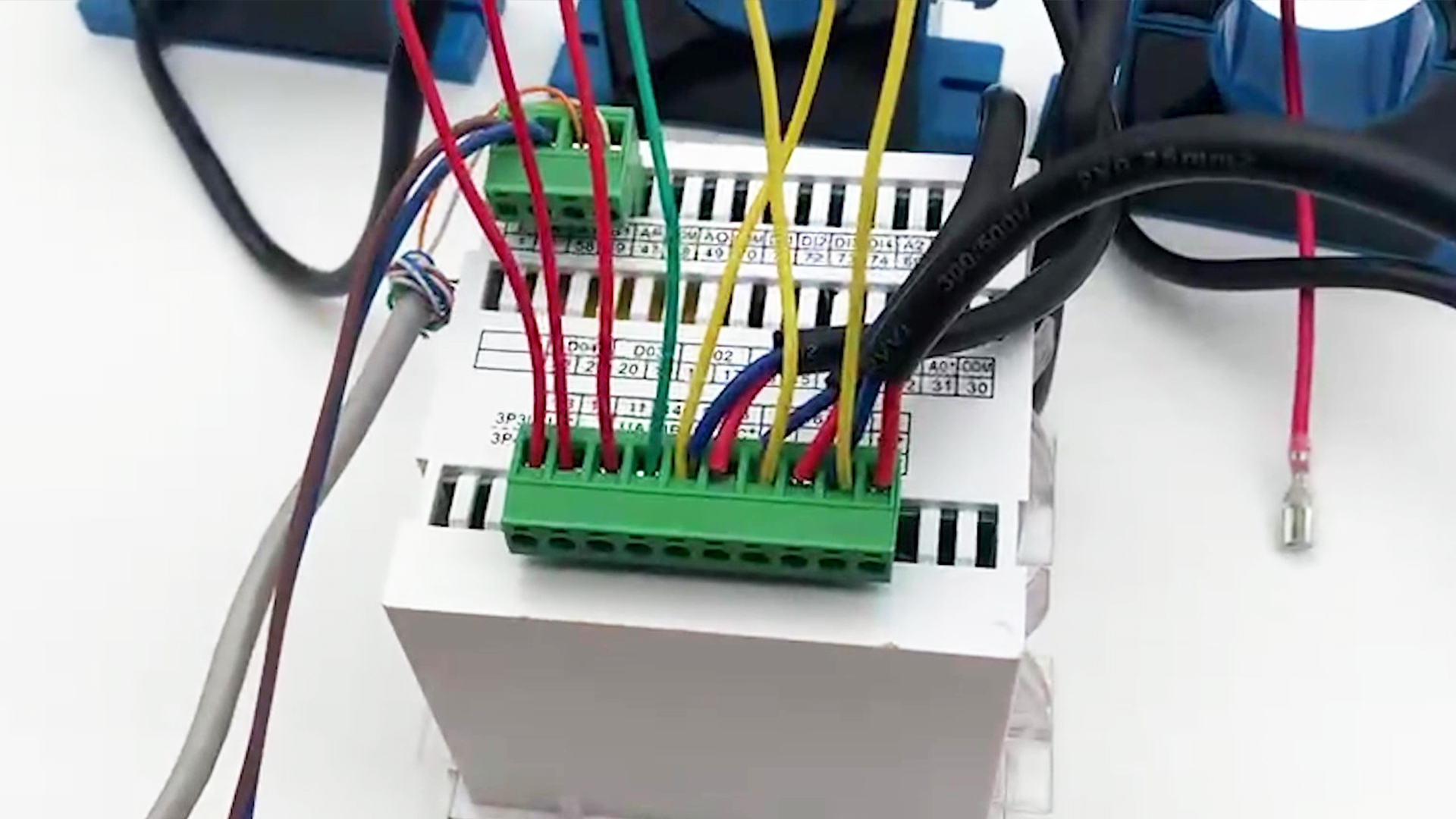

⑤全部接线完，查看接线是否固定到位

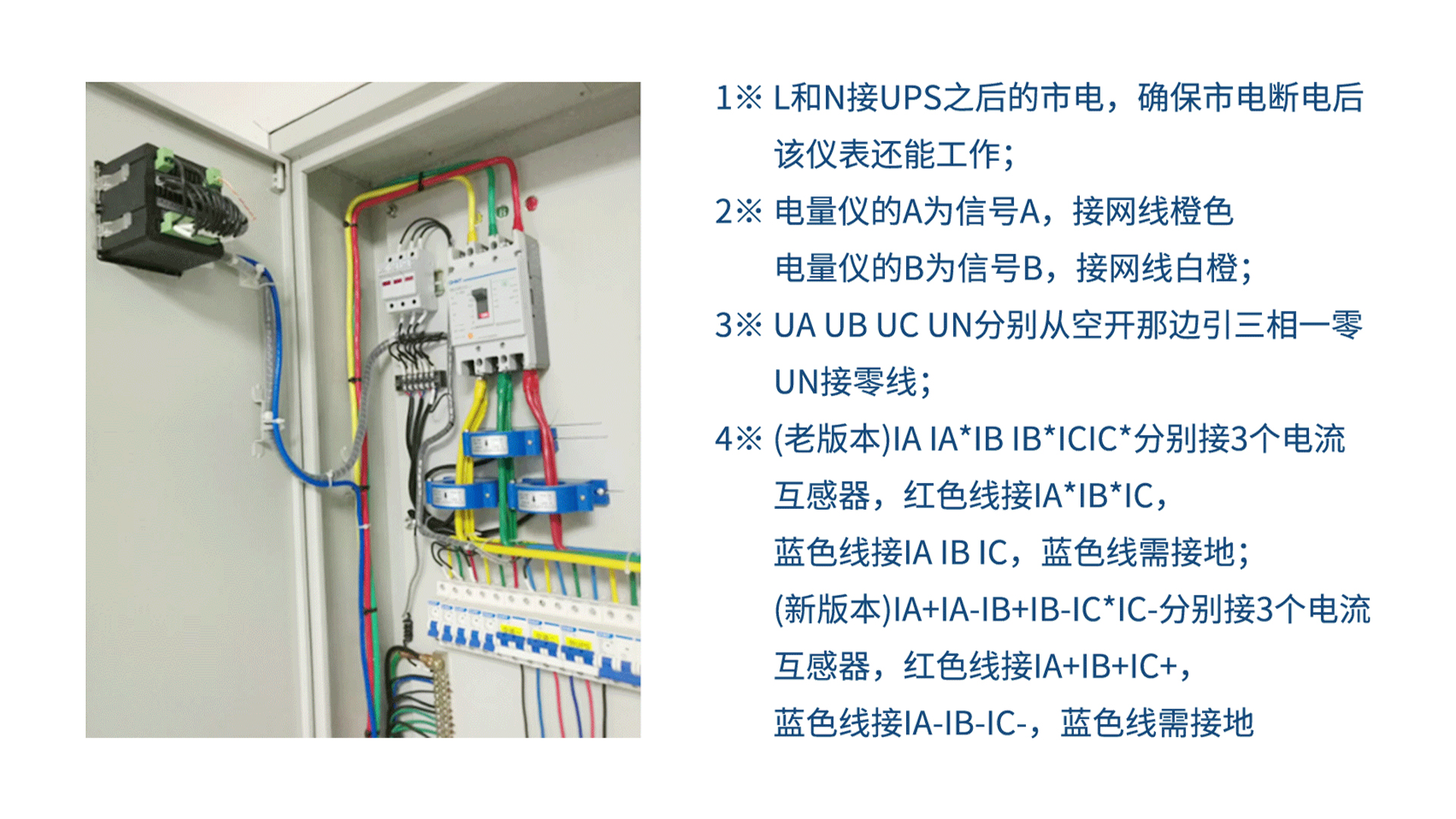

⑥最终安装的实际效果图如图所示
|
