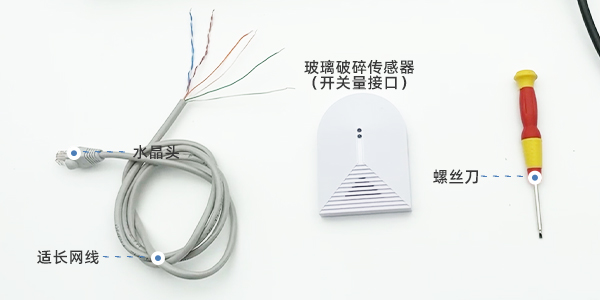

一. 网线一端卡水晶头
|

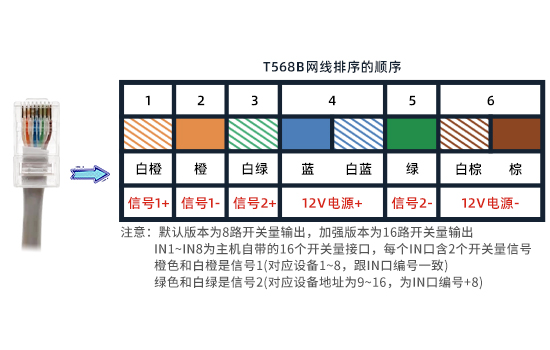

①标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，如下图所示：

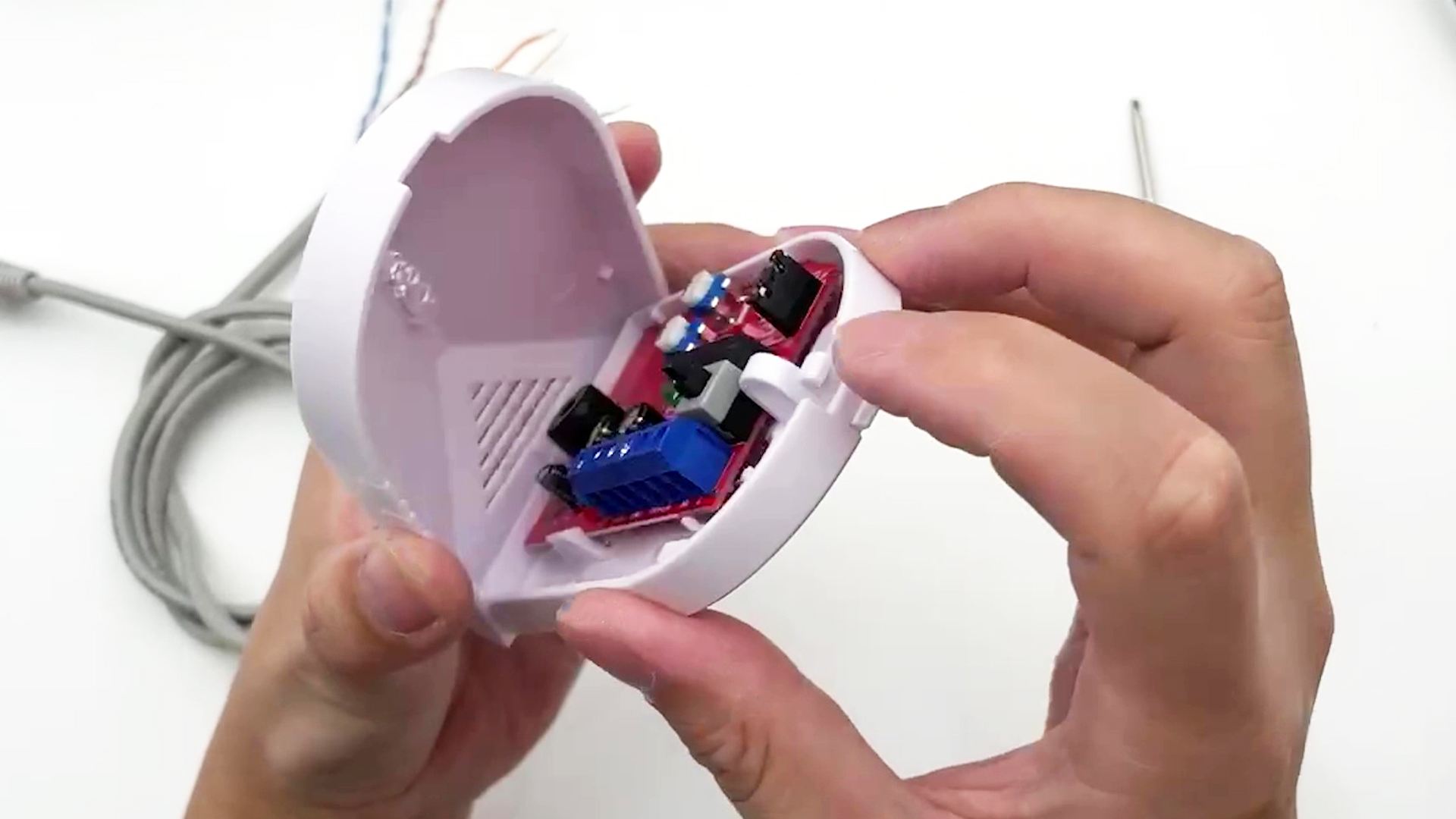

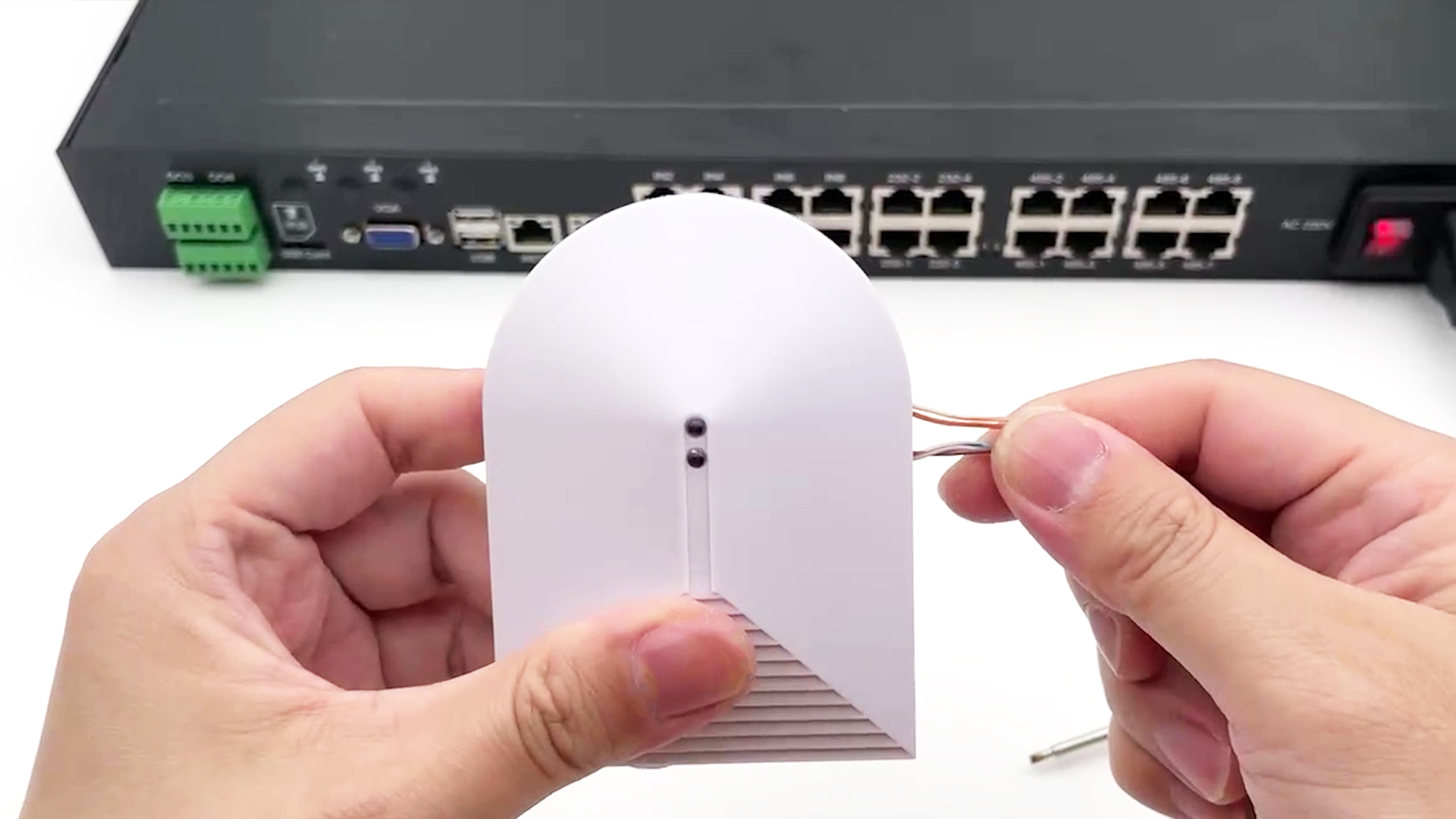

②用手按压这个按钮，上下壳就会轻轻弹开，取下上盖。如下图所示：
 |
二. 网线另一端接电源线
1. 接线说明
①网线(蓝+白蓝)为电源正(+) 接12V端口

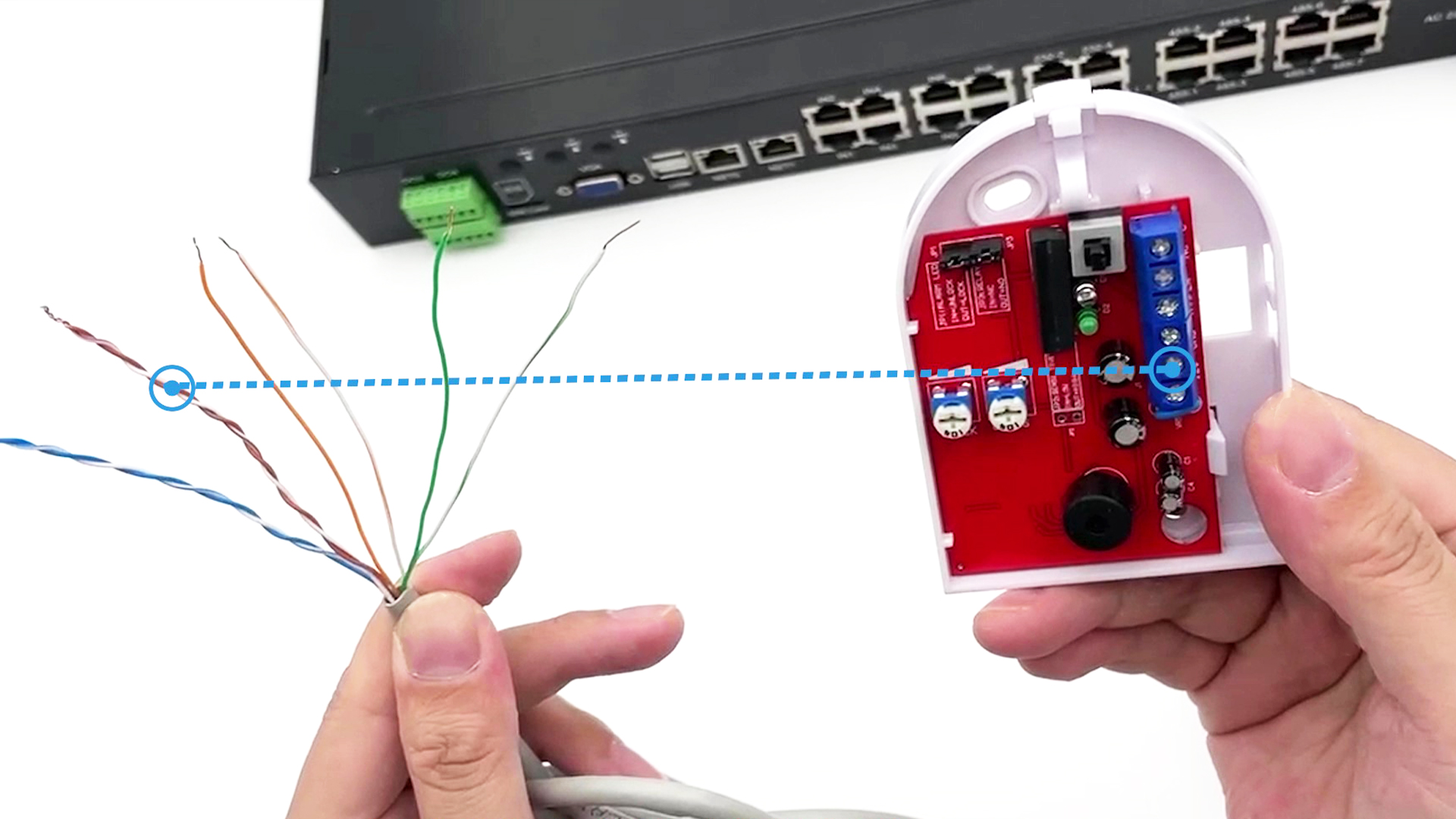

②网线(棕+白棕)为电源负(-) 接GND端口
|

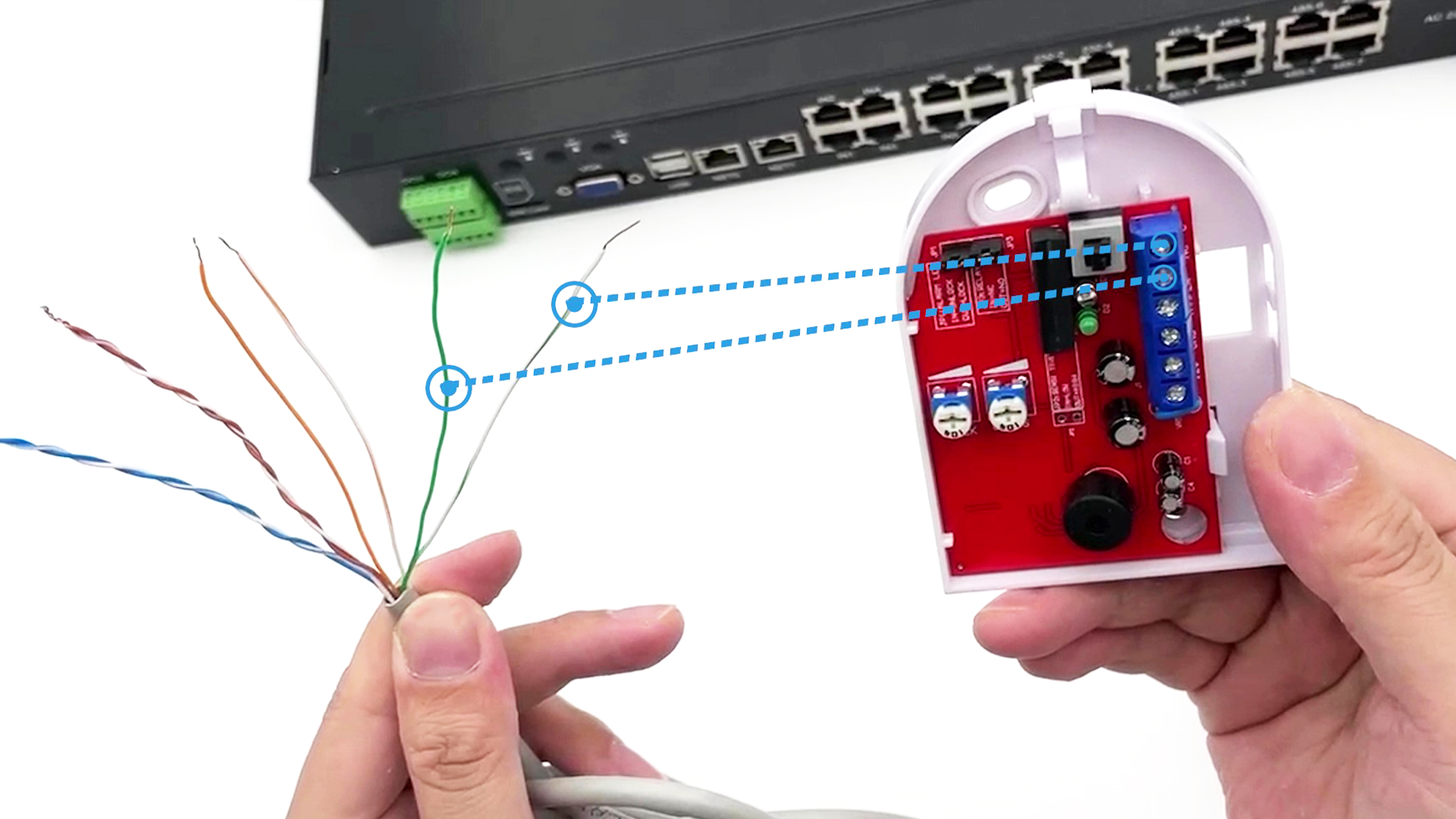

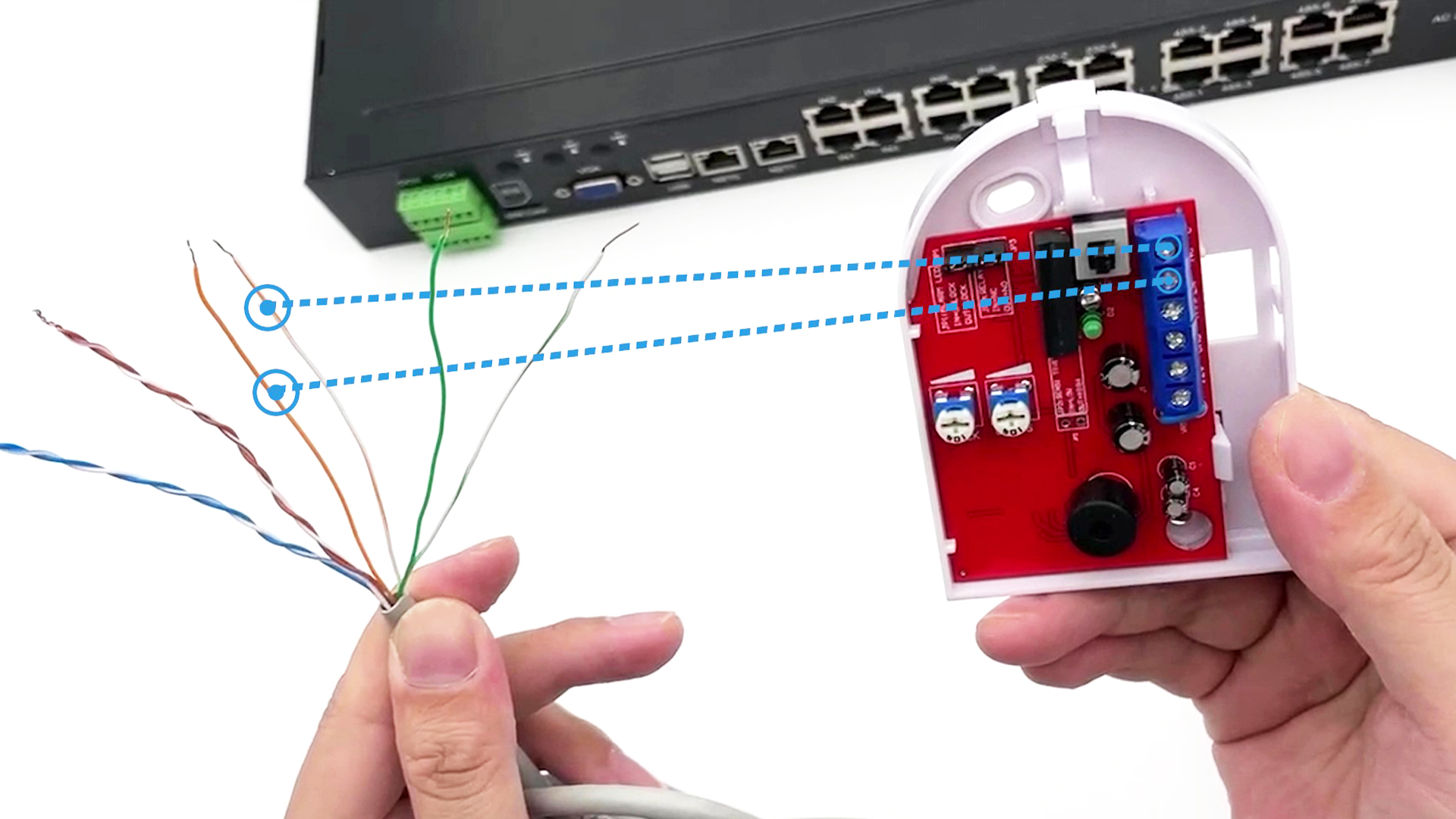

③网线(橙色、白橙)为信号1 接NC/C端口
④或者：网线绿色、白绿为信号2 接NC/C端口
|
2. 固定接线

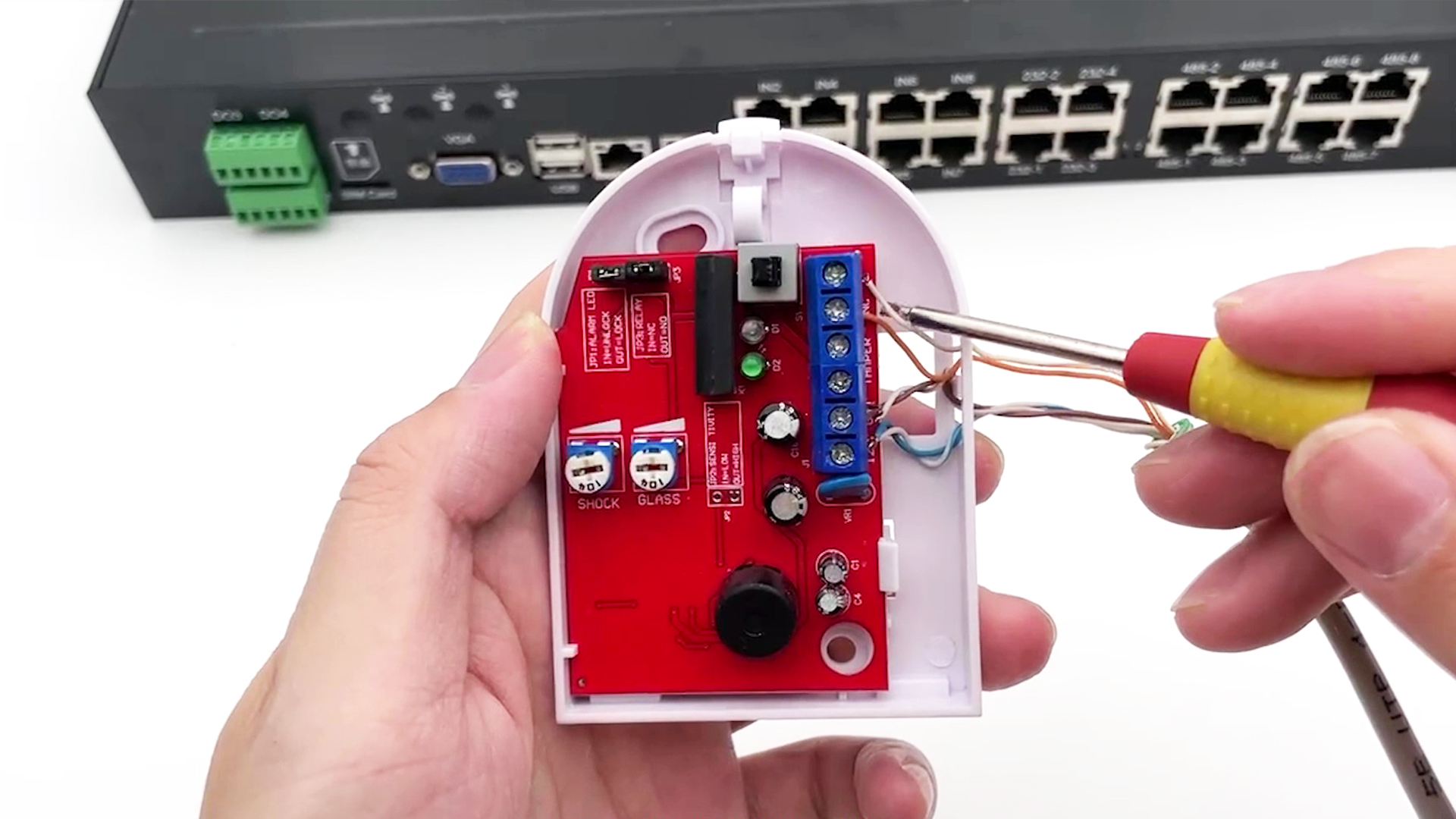

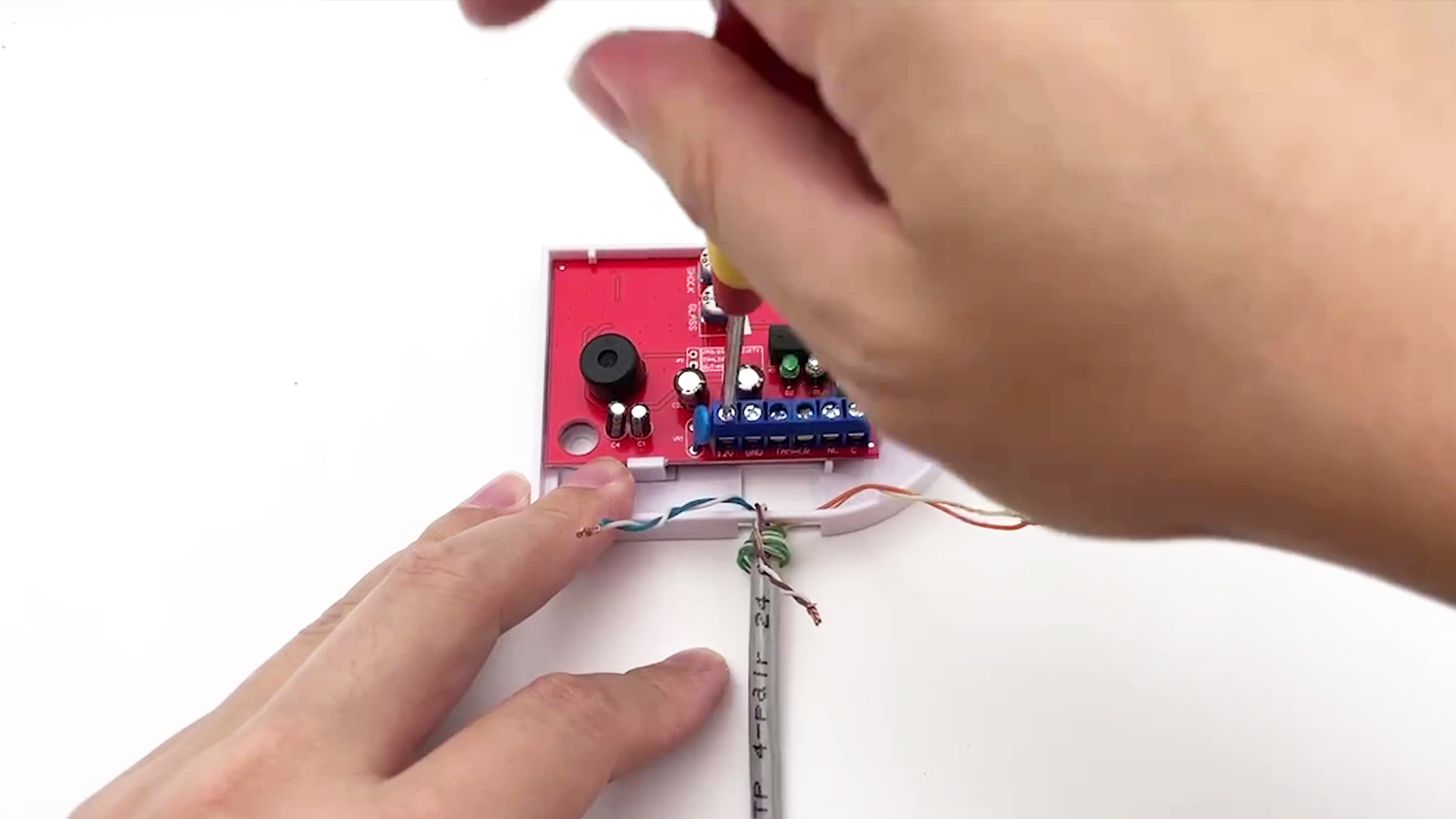

①把4条网线分别穿过方孔，用螺丝刀逆时针旋松，将线插入端口，顺时针紧固螺丝即固定接线
②全部固定接线后，轻拉接线，确保接线固定到位
|

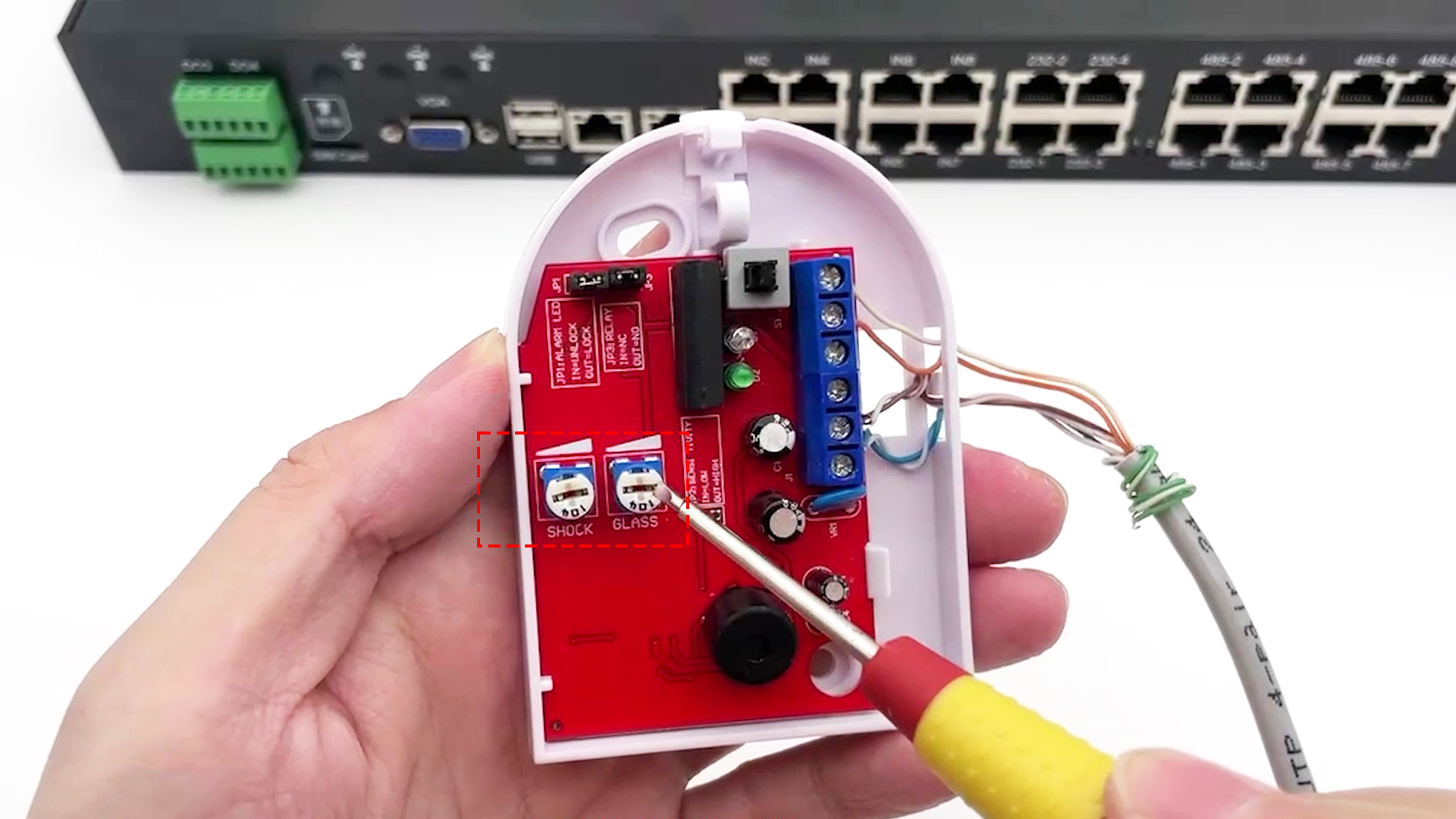

③灵敏度调节旋钮，顺时针调大，逆时针调小
④接完后，拿起上盖，按原方向对准扣回上盖，即完成玻璃破碎传感器接线安装
|
