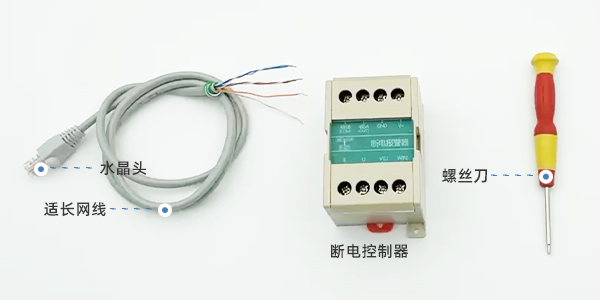

一. 网线一端卡水晶头
标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：
二. 网线另一端接电源线
1. 接线说明

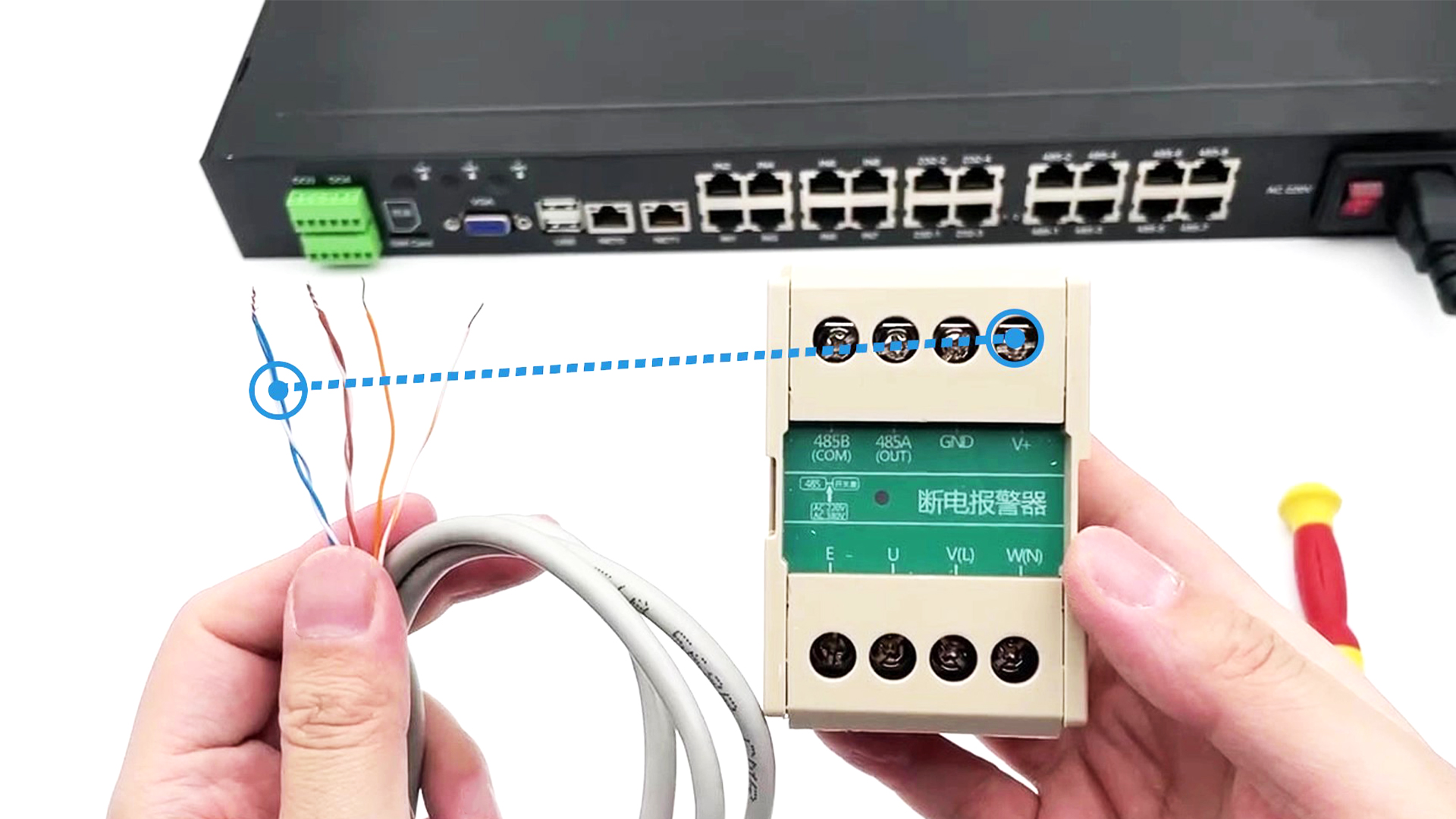

①网线(蓝+白蓝)为电源正(+) 接V+端口

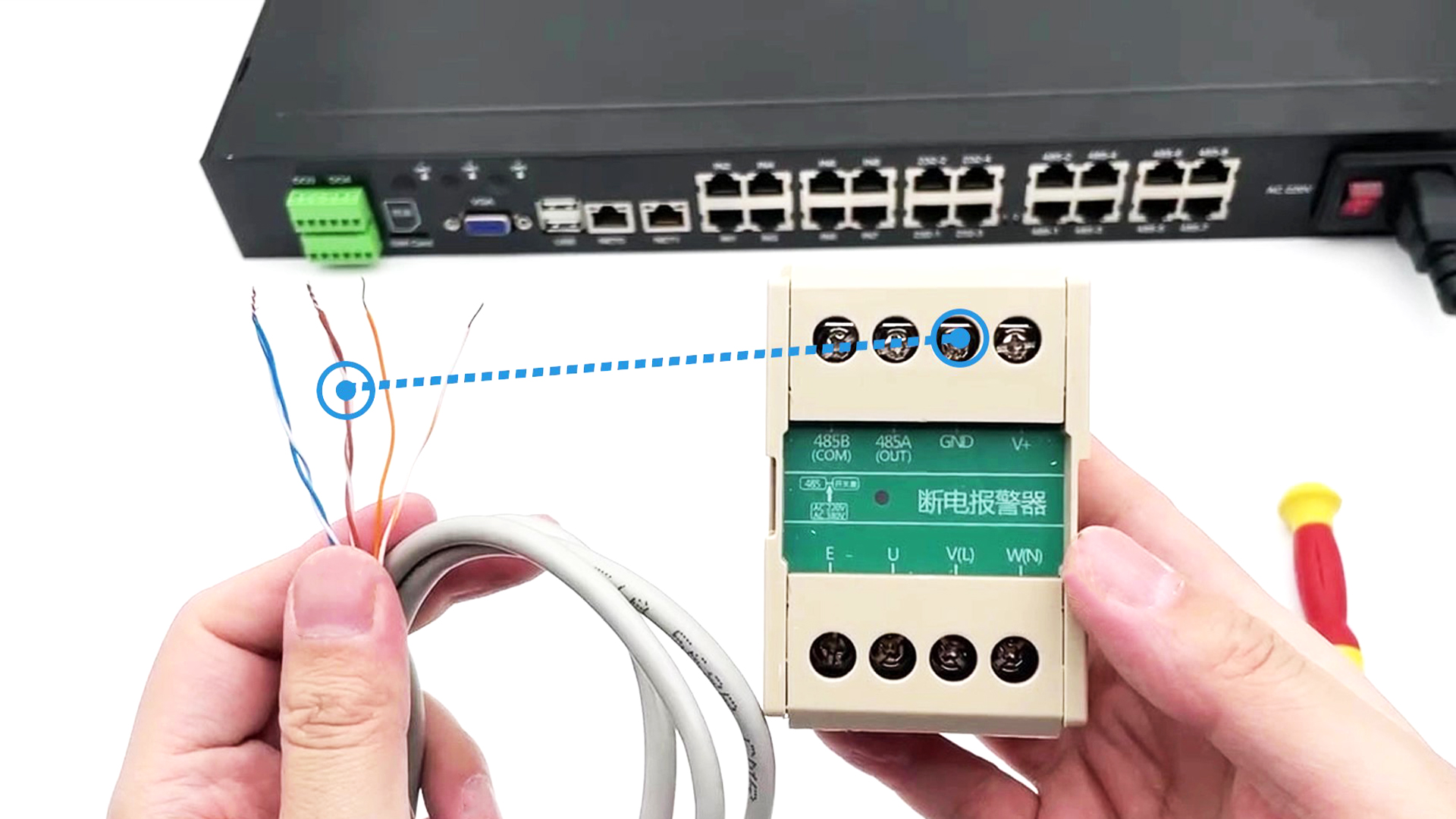

②网线(棕+白棕)为电源负(-) 接GND端口
|

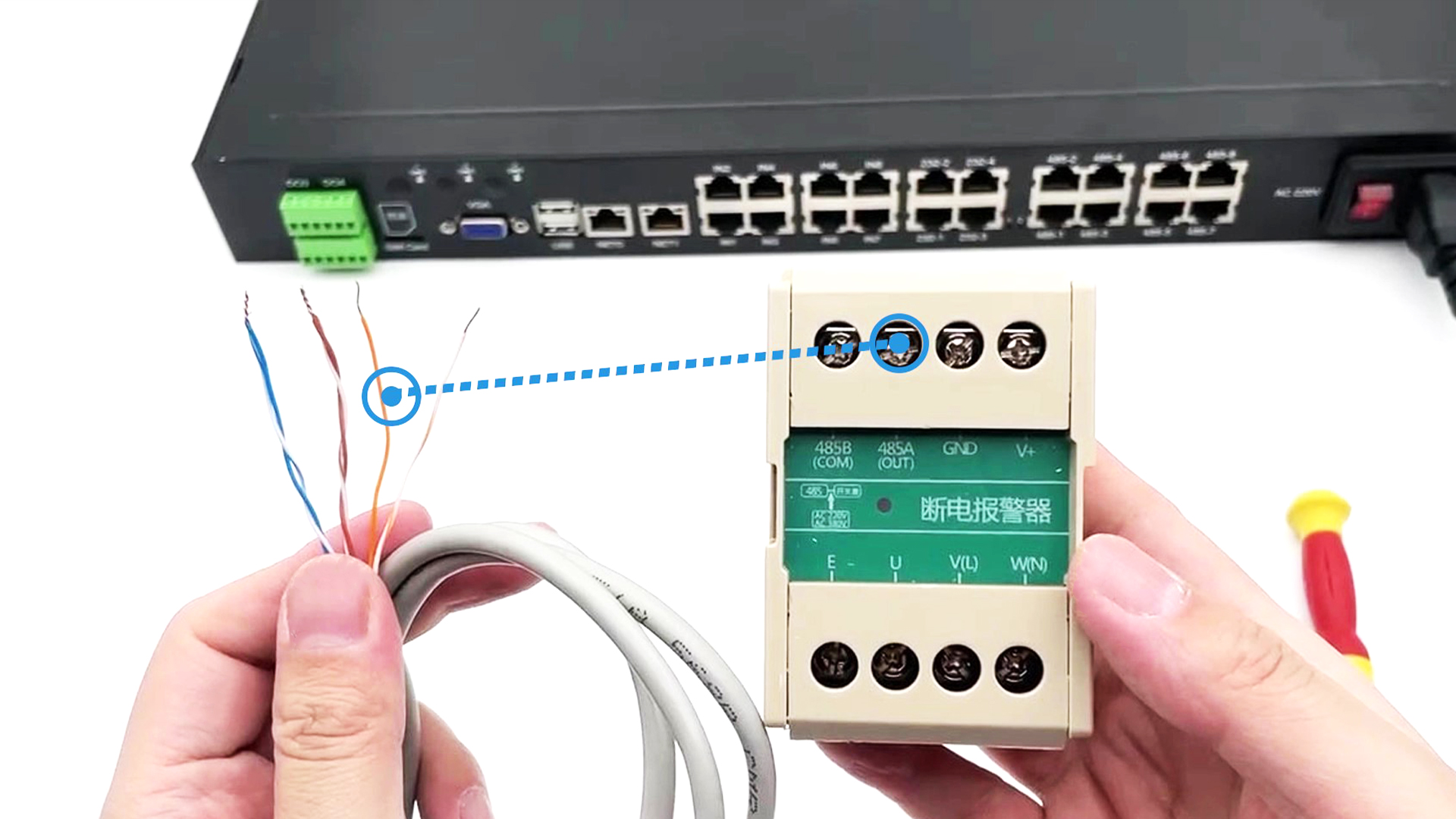

③网线(橙色)为信号A 接485A端口

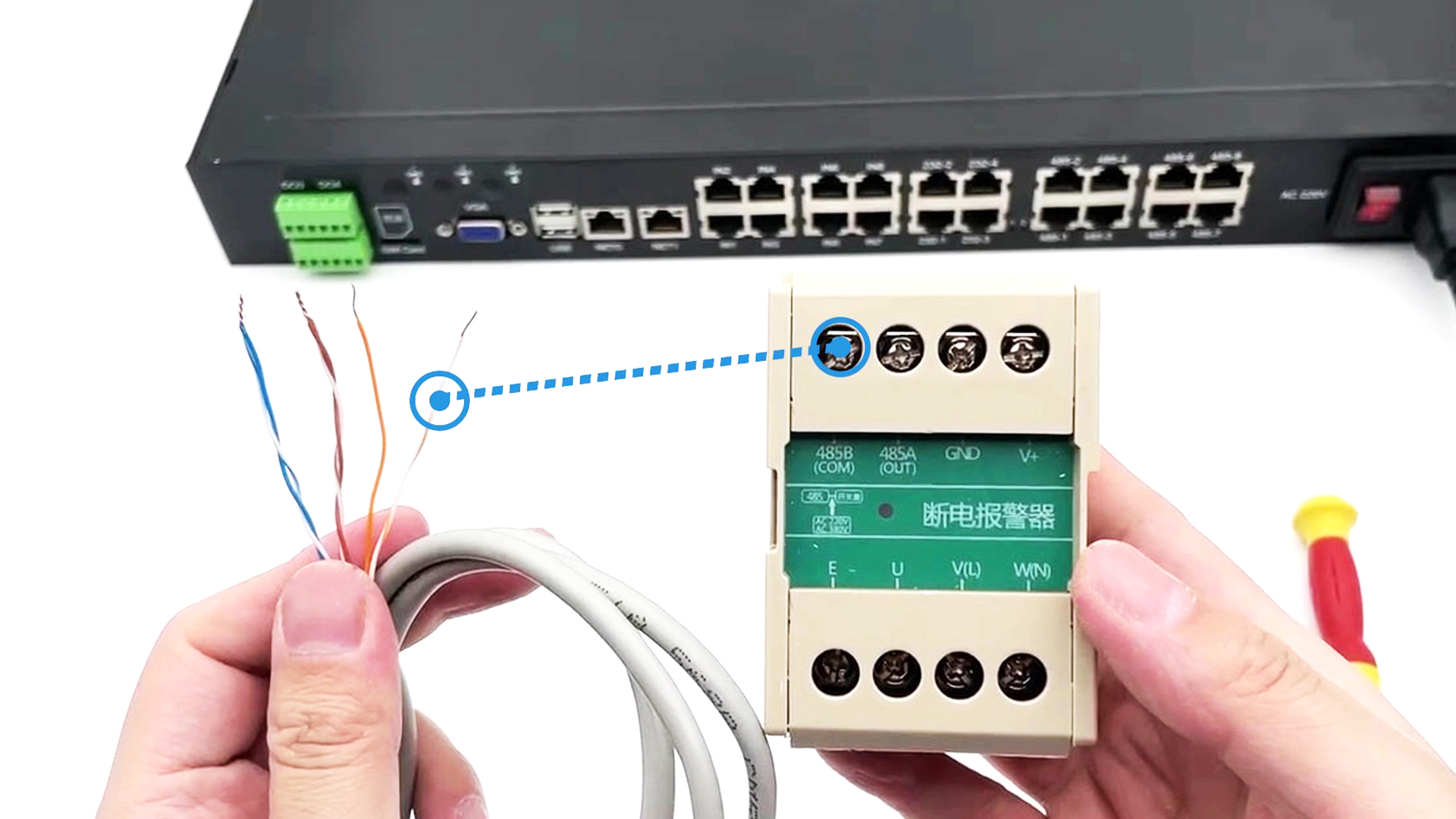

④网线(白橙)为信号B 接485B端口
|
2. 固定接线

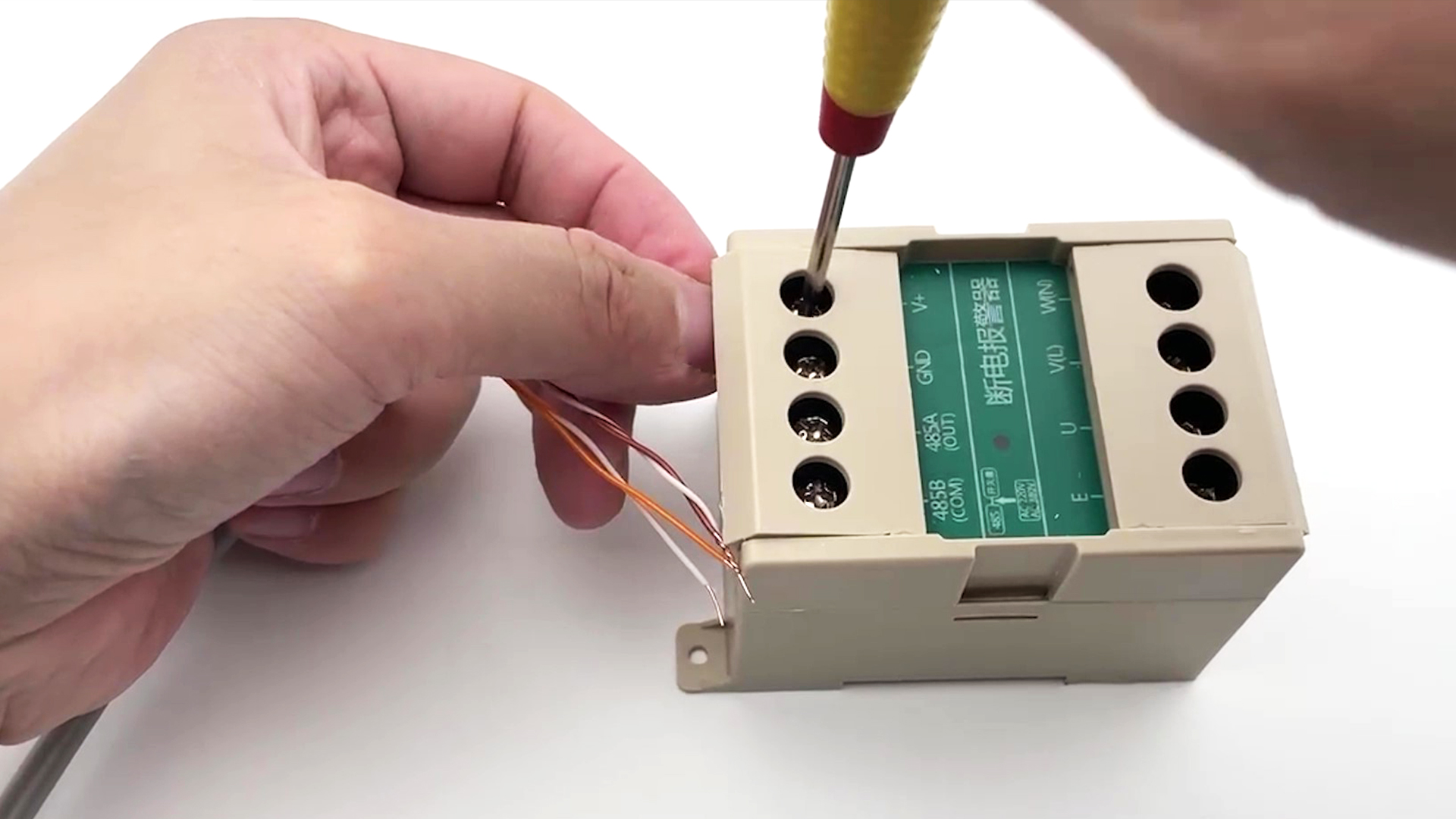

①用螺丝刀逆时针旋松，将线插入端口孔内，顺时针紧固螺丝，即固定接线

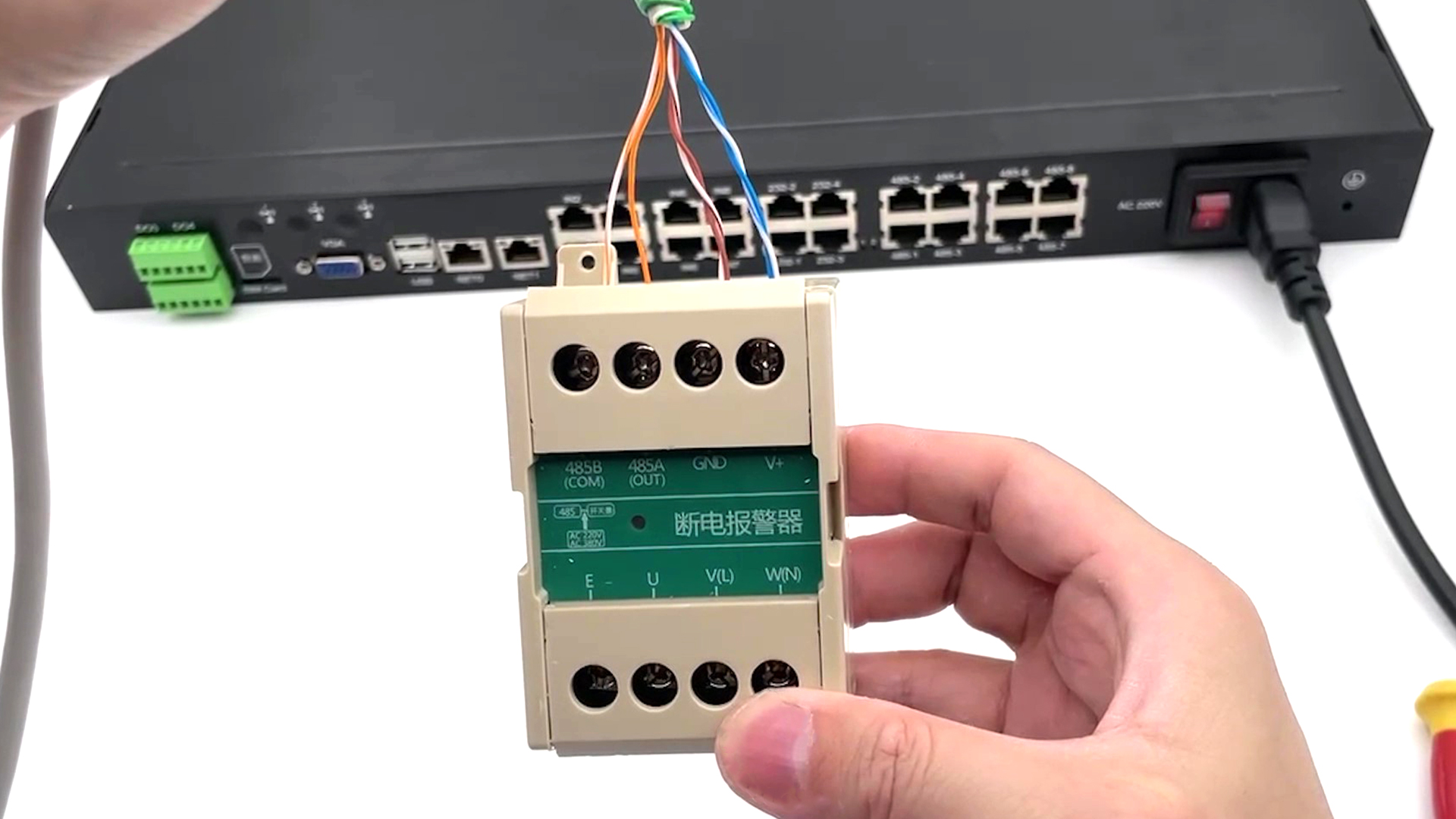

②4线端口接完，轻拉接线端，确保接线固定到位
|

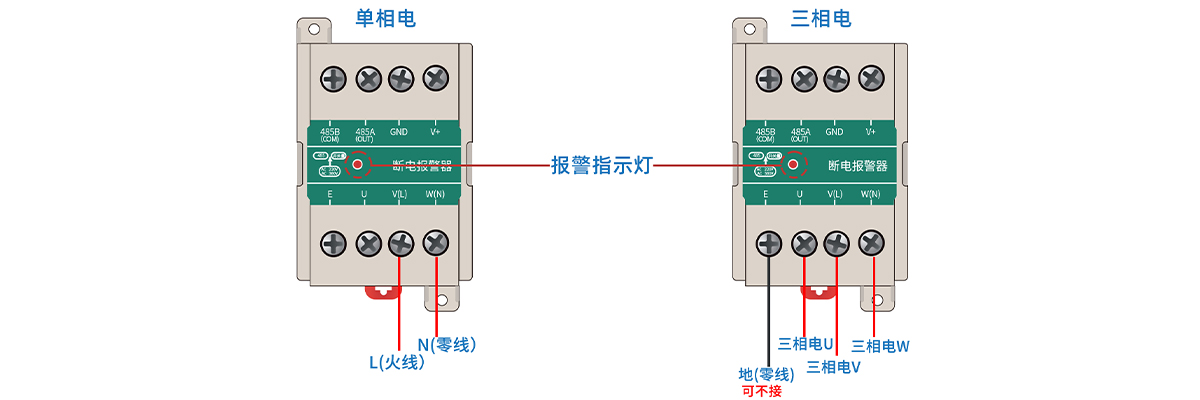

强电接线说明
现场如果是单相电，只需接L（火线）+N（零线），其他置空
现场如果是三相电，只需接三相电U/V/W，E为零线，可置空不接
特别说明：报警指示灯，强电输入正常，报警指示灯不亮；强电断闸或没有强电输入，报警指示灯红灯闪亮
