方案概述

Overview of the Plan

我们将面积为几十平米的机房定义为:中小型机房。对于该类型的机房需要部署的动力环境监控监控设备有哪些，我们可以用“麻雀虽小五脏俱全“来形象描绘，也就是说在中小型机房中部署的辅助设备和大型数据机房(或数据中心)中部署的类型基本相同，差别也就只是在设备数量的多少和规格的大小。
机房中的动环监控设备按功能大致可分为三大类:供配电保障设备、机房环境监测设备、门禁及消防系统设备，对中小型机房的企业而言，通常我们只需重点关注以下几个影响机房安全的核心问题:

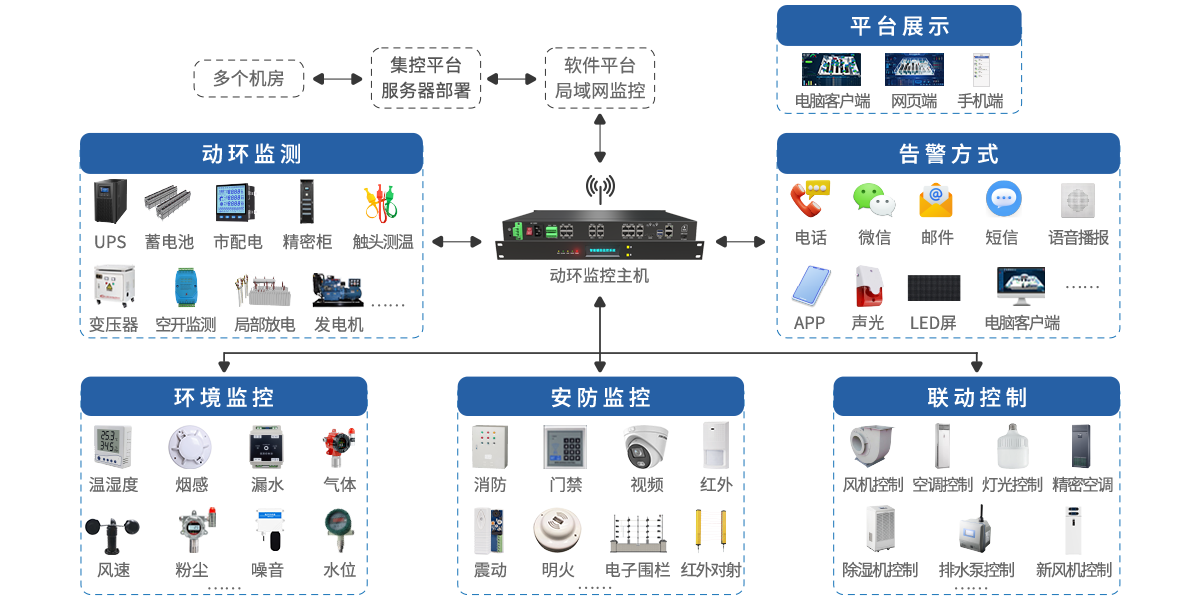

系统架构

System architecture

因此创安恒业动环监控系统针对中小型动环监控系统的设计原则是;简单适用+稳定安全+可扩展易维护，对于机房面积在20-100平方米的中小型机房，该类机房典型的监控内容涉及机房中的:配电系统、空调系统、环境监测以及视频和消防监控等内;同时绝大部分的中小型企业都没有配备专门的机房管理人员，所以动环监控系统必须考虑其操作性必须简单。

系统构成

System composition
而对于动环系统而言，最重要的一个指标就是其系统稳定性，创安恒业对中小型机房动环监控系统通过一系列软及硬件相结合的方式保证系统的安全稳定无误报:同时中小型机房有机房增添是经常发生的情形，对于新增的设备需要接入动环监控系统进行统一管理也是常见的票求，因此机房动环系统必须具备良好的系统扩展性，让新设备加入动环系统操作简单，可维护性良好。

功能特点

丰富的基本功能，为您的管理带来极大便利

功能丰富

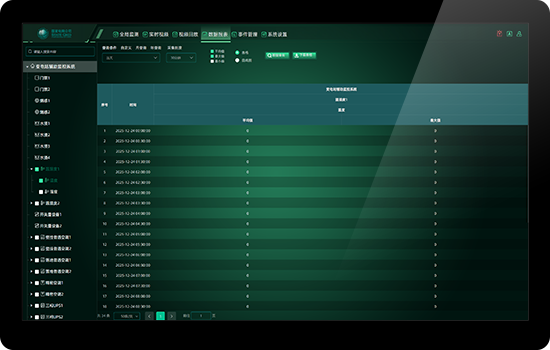

Linux 操作系统、实现数据采集、解析、存储、联动、报表、配置等管理，实现对中小型机房门禁、环境、供配电、蓄电池、视频监控、消防等设备的全面监测。

运行稳定

ARM架构——采用TI工业级芯片，稳定运行有保障

丰富的南北向接口

北向支持：MQTT/HTTP/MODBUS TCP/MODBUS RTU/IEC104/ IEC61850/B接口WebSeveice等多种协议对接南向支持：SNMP/MODBUS RTU/MODBUS TCP/IEC104/IEC61850/电总/HTTP/TCP/UDP等多种协议对接

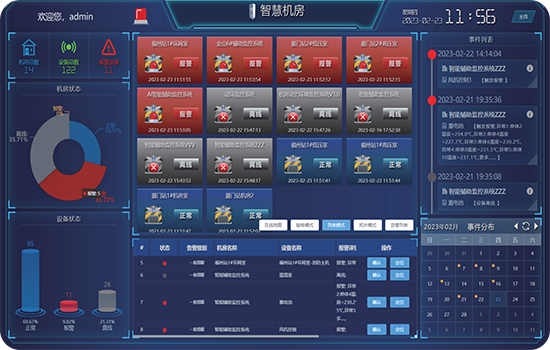

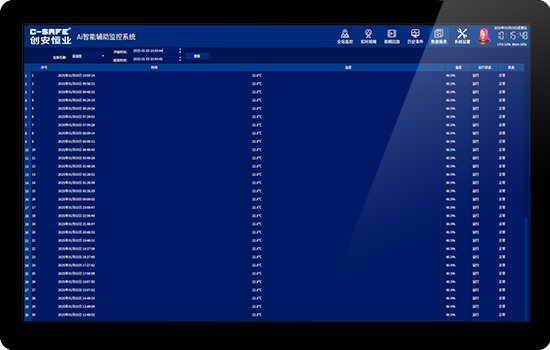

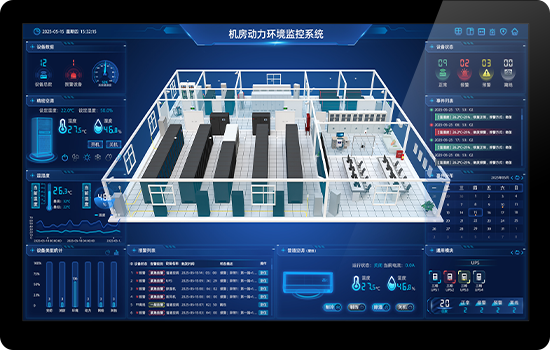

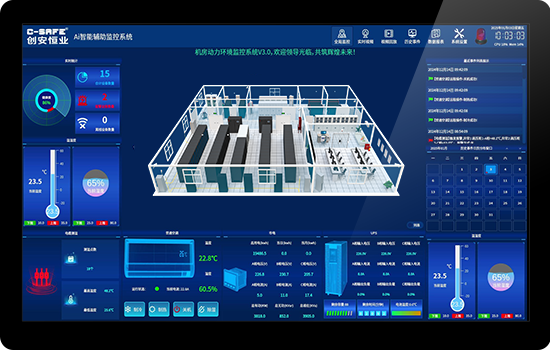

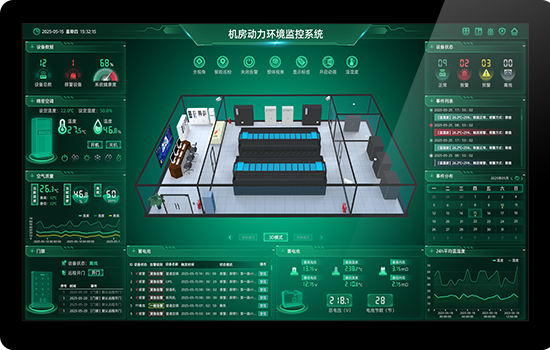

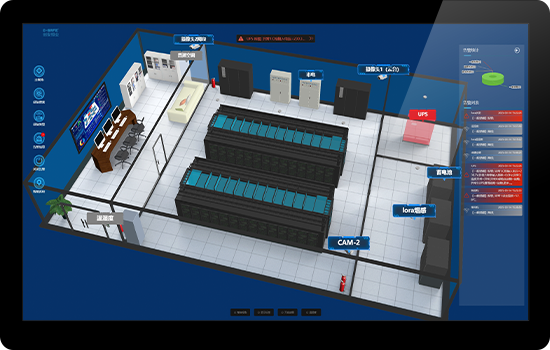

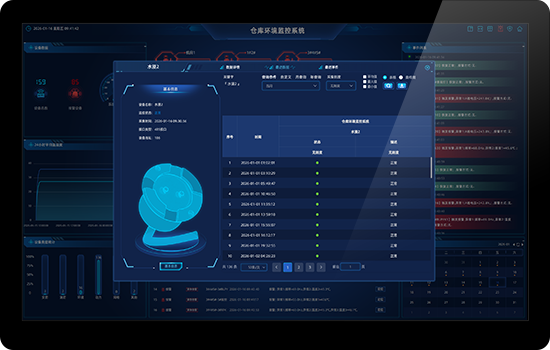

数据可视化

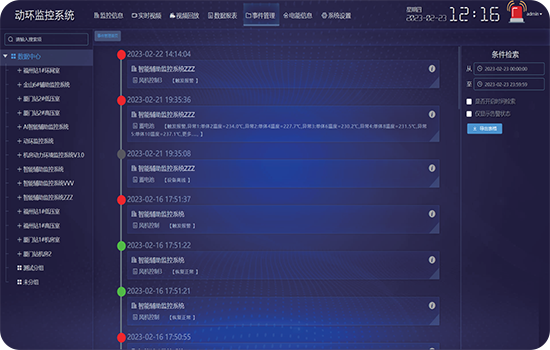

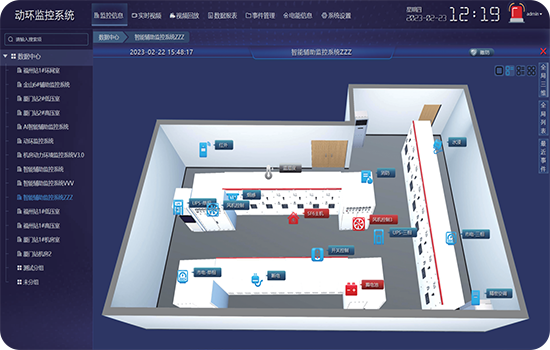

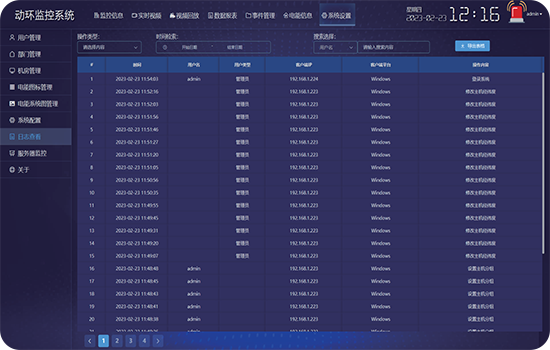

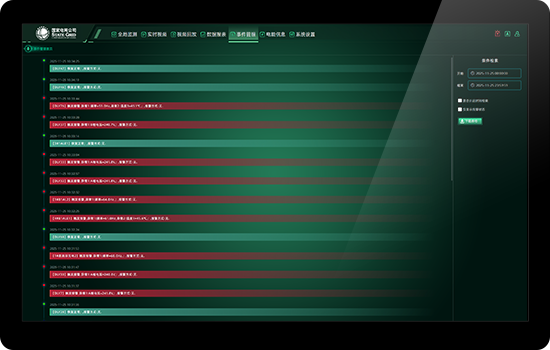

自定义大屏布局，包含但不限于2D/3D组态、用电量、蓄电池等设备的监测界面，任何时间段的告警记录等

软件齐全

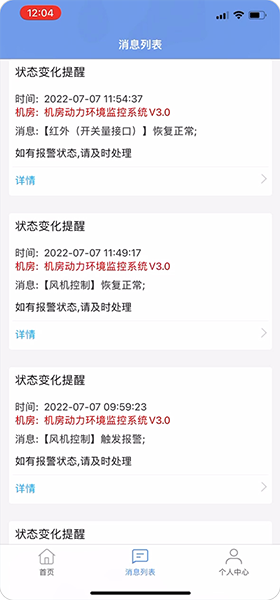

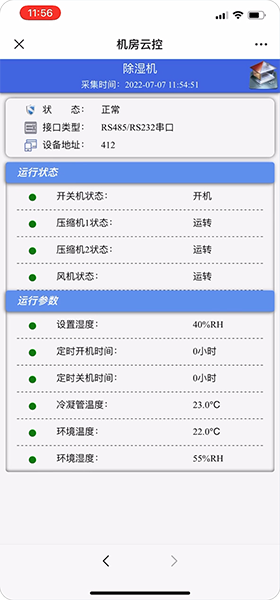

软件配套齐全，有单机软件、集中平台管理软件、微信公众平台、手机APP（IOS和安卓）

多语言界面

简体中文，繁体中文、英文，其他文字可定制

主要配置清单

System architecture

一、机房动力环境监控系统主机
序号	设备名称	型号	数量	单位	品牌	备注
1	动环监控系统一体主机	CS-X9	1	台	C-SAFE	支持VGA触摸屏接入
二、机房常规配置（标配，任意主机，无需定制）
序号	设备名称	型号	数量	单位	品牌	备注
1	温湿度传感器	CS-TH30	2	台	C-SAFE	485接口，大概30平安装1个
2	烟感探测传感器	CS-ISK20	2	台	C-SAFE	开关量接口，20-30平安装1个
3	红外探测传感器	CS-IIR20	1	台	C-SAFE	开关量接口，一般安装大门入口
4.1	非定位漏水传感器	CS-WFS	2	台	C-SAFE	485接口，一般空调底下安装
4.2	5米水漏绳	CS-WS	2	条	C-SAFE	长度可定制，空调底下围一圈
5	断电探测传感器	CD-DD20	1	台	C-SAFE	485接口，安排配电柜，支持单相和三相
6	普通空调控制模块	CS-ACP	1	台	C-SAFE	自带温湿度, 支持来电自启
7	声光报警器	CS-JD20	1	台	C-SAFE	开关量接口
8	8路市电空开监测模块	CS-KK20	1	台	C-SAFE	一般用于监测空开是否跳闸
三、市配电监测子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	市配电监测子系统	CS-SDP	1	套	C-SAFE	嵌入安装和导轨安装可选
2	电流互感器	CS-100/5A	3	个	C-SAFE	每相配一个
四、UPS监测子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	UPS监测子系统	CS-UPS	1	台	C-SAFE	协议对接，监测内容根据协议说明
五、精密空调监控子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	精密空调监控子系统	CS-ACJM	1	型号	C-SAFE	协议对接，监测内容根据协议说明
六、视频监控子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注

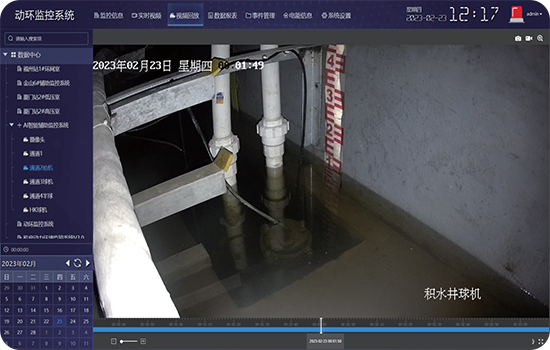

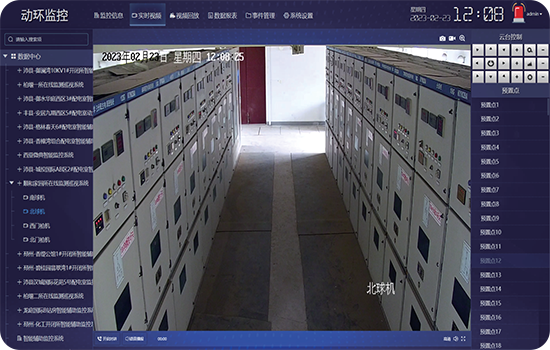

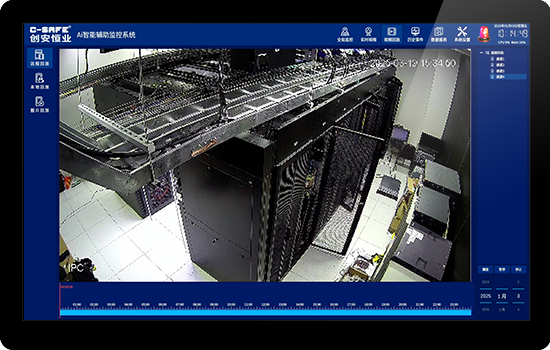

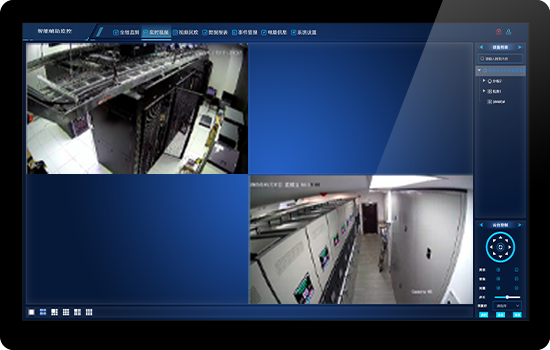

1	视频监控子系统	CS-HK	1	项目	C-SAFE	推荐海康视频，实现实时查看和历史回放。
七、门禁监控子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	门禁监控子系统	CS-Door	1	型号	C-SAFE	支持海康、微耕、中控门禁对接
2	刷卡门禁系统	海康或微耕	0	套	海康或微耕	刷卡+密码
3	指纹门禁系统	海康或中控	1	套	海康或中控	刷卡+密码+指纹
4	指纹+人脸门禁系统	海康或中控	0	套	海康或中控	刷卡+密码+指纹+人脸
八、消防监测子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	消防监测子系统	CS-XY	0	型号	C-SAFE	需支持MODBUS RTU协议，推荐泰和安、海湾、北大
2	开关量接入	CS-IO	1	台	C-SAFE	简单开关量接入系统，消防报警系统也报警。
九、蓄电池监测子系统
序号	设备名称	型号	数量	单位	品牌	备注
1	蓄电池采集监控主控器	CS-BM00CS	1	台	C-SAFE	主控器，每个模块可监控6组蓄电池；
2	电流霍尔传感器	CS-BM00IS	2	个	C-SAFE	电流采集器，每组1个
3	单体电池传感器模块	CS-BM3KRS	32	个	C-SAFE	检测内阻、电压、电流、温度，每节电池1个
十、新风监控子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	新风监控子系统	CS-XF	1	型号	C-SAFE	需提供设备通讯协议。
十一、其他配置：
序号	设备名称	型号	数量	单位	品牌	备注
1	GSM短信报警模块	CS-GSM	0	个	C-SAFE	短信模块(内置)
2	GSM短信+语音模块	CS-GSMV2	1	个	C-SAFE	短信语音模块(网络版，多主机可共用)

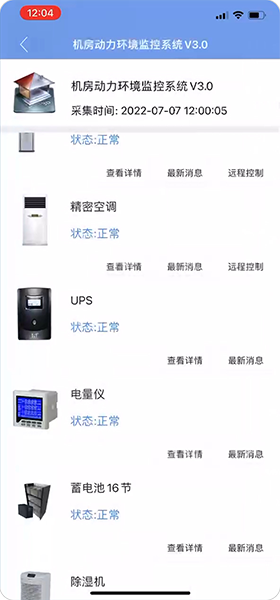

3	手机APP	CS-APP	1	套	C-SAFE	支持IOS和安卓

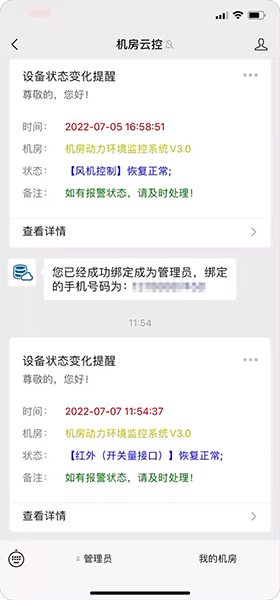

4	微信云平台	CS-WX	1	套	C-SAFE	支持微信看视频
5	动力环境监控系统软件	CS-Client	1	套	C-SAFE	同步支持BS或CS架构
6	机房3D底图	CS-3D	1	张	C-SAFE	机房3D图

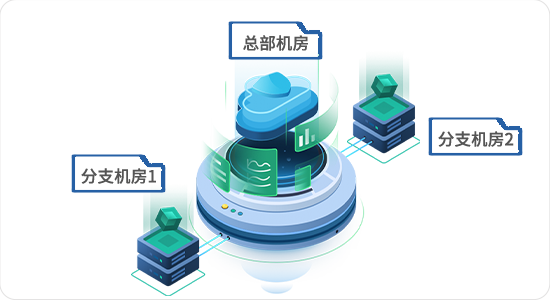

7	集中监控管理软件	CS-SVR	0	套	C-SAFE	多主机联网集中监控平台软件（多主机使用）
