档案室环境监控系统解决方案

TIME:2024-12-19   click:


方案概述

创安恒业-档案室环境监控系统是按照国家档案局《档案馆建筑设计规范》、《档案馆温湿度管理暂行规定》、《档案库房技术管理暂行条例》等有关档案安全保护的管理技术要求设计完成,突出了档案室安全保护的“十防”(防盗、防火、防虫、防鼠、防潮、防尘、防高温、防光、防霉、防有害气体)要求,通过监控档案库房内温湿度、漏水、红外、照明、空调系统、消防系统、门禁系统、视频系统、新风机系统等,全方位、一体化集中管理。当温湿度过高、发生漏水等状况时,系统通过发短信、电话、微信、系统弹窗、现场语音或声光报整器等给管理人员讲行报整,实现了档案室安全保护由被动人工管理向现代化、智能化、科学化、人性化管理的历史性跨越。



档案室“十防”

防盗
防火
防虫
防鼠
防潮
防尘
防高温
防光
防霉

防有害气体

监测内容

01.
温湿度监测

· 安装温湿度传感器,实时测量与显示当前环境温度、湿度值,当数据超出设定范围,可以实现异常报警

02.
空气质量监测

· 对空气质量进行监测,如粉尘浓度、有害气体浓度过高,会实现超阈值告警,并根据策略设置打开风机进行通风换气

03.
视频监控

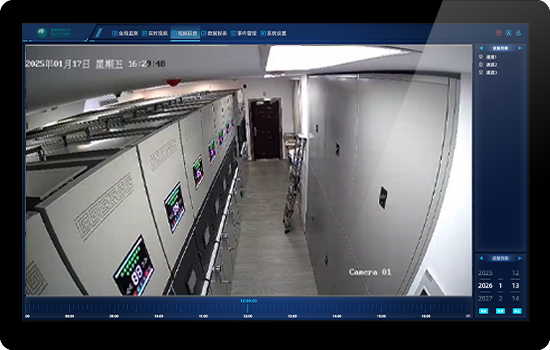

· 在档案室/馆内安装摄像机,实现对档案室/馆的24小时不间断图像监控,并可以回放查询录像记录

04.
消防监测

· 配烟感探测器、温感探测器、声光报警器等组成消防报警系统,辅助消防系统做冗余监测。当出现异常时,自动报出报警通知相关人员

05.
智能门禁

· 针对珍贵的、文物级的特藏档案库房,以门禁管理系统实现重要通道的出入控制。系统同时自动记录人员出入信息,为以后出现丢失,可以追溯查询

06.
智能设备联动

· 根据档案室/馆的温湿度要求以及气体浓度范围标准,智能联动空调、除湿机、加湿机、风机等外围设备,实现对各档案室内的空气质量的自动调控

07.
漏水检测

· 雨季窗体漏水、空调漏水等情况,会对档案产生严重的损坏,因此在档案库房的相应位置安装漏水传感器,实时监测漏水情况的发生,当出现漏水时立即报警,并通知相关人员采取必要措施

08.
防盗报警

· 在档案室的门、窗、走廊等入口处,安装红外探测器,监控主机负责对其进行数据采集,经数据综合分析处理,判断是否报警;当出现警情时,驱动报警器发出声光报警,并采用电话或短信的方式通知相关人员

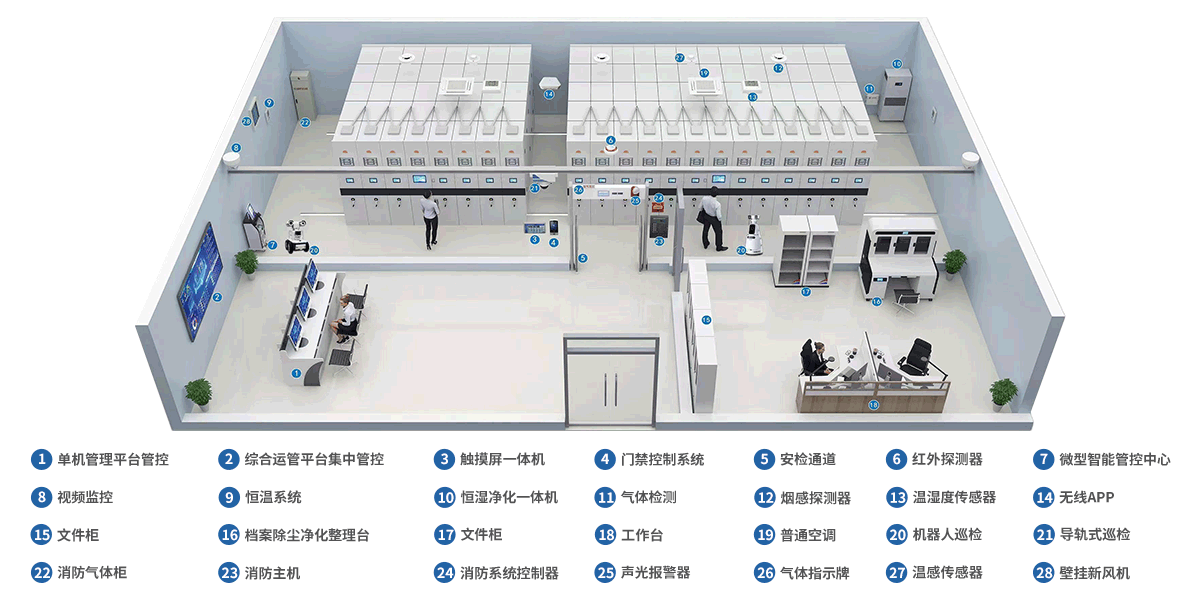

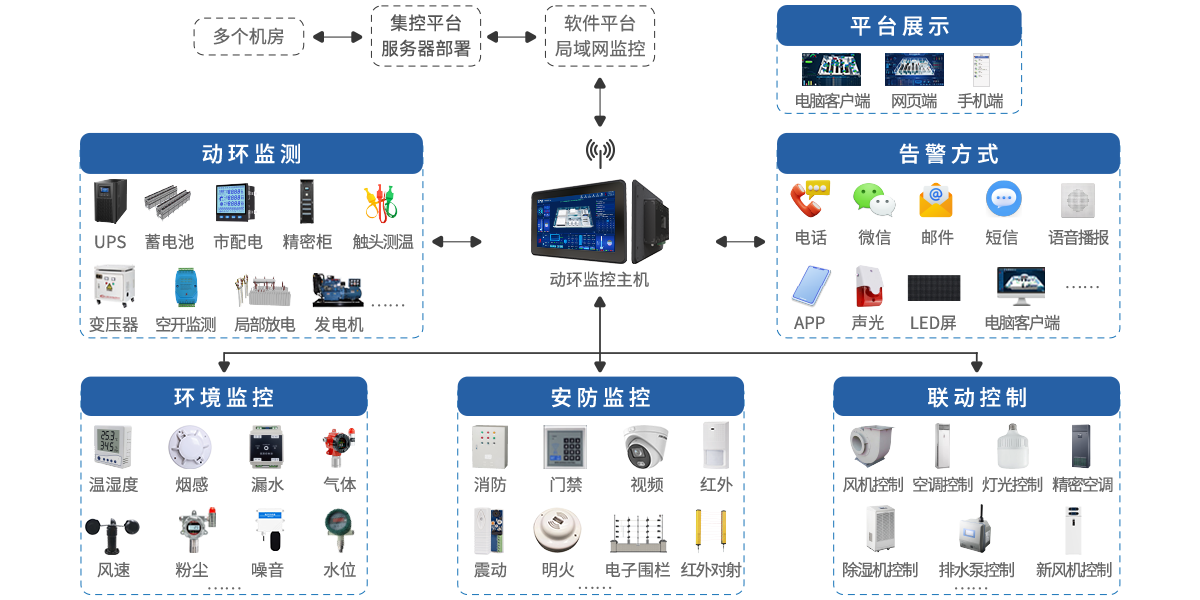

系统架构



系统构成

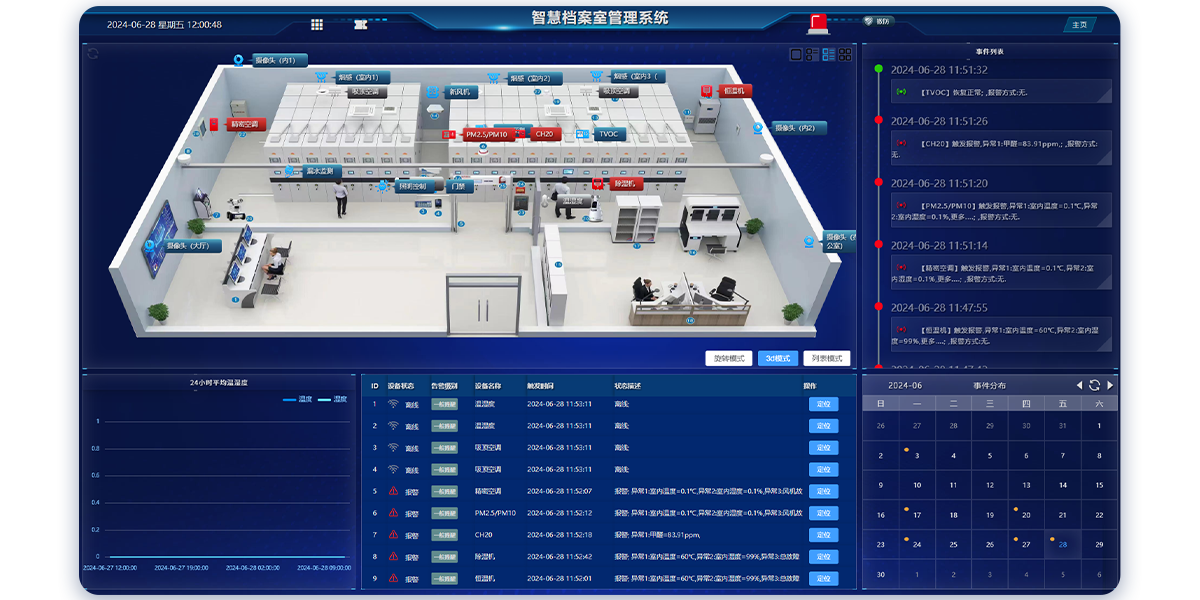

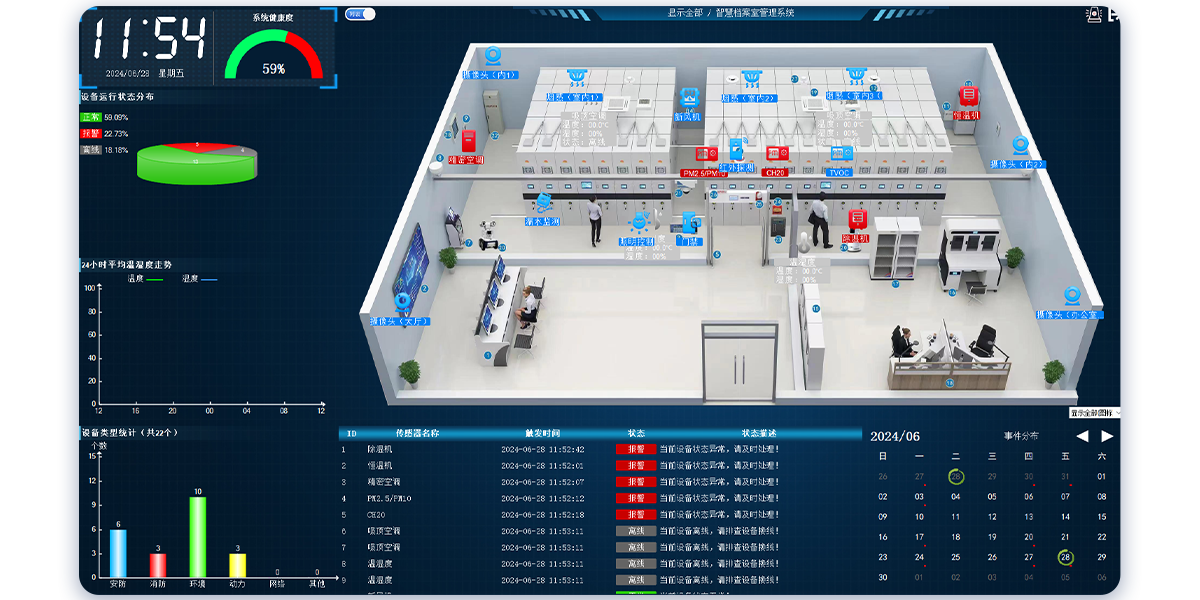

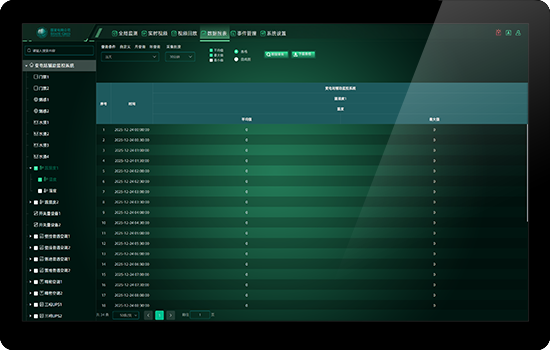

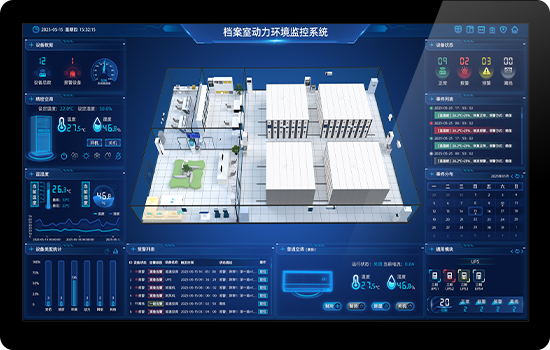

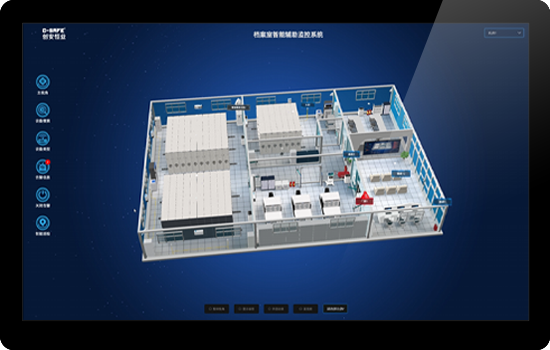

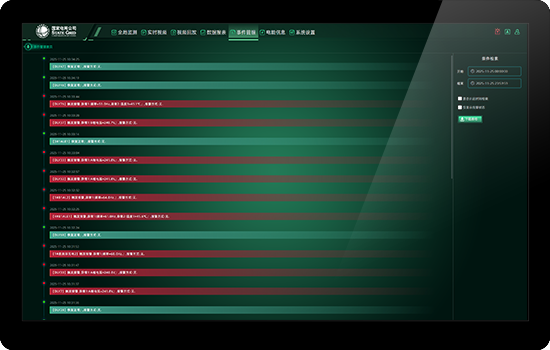

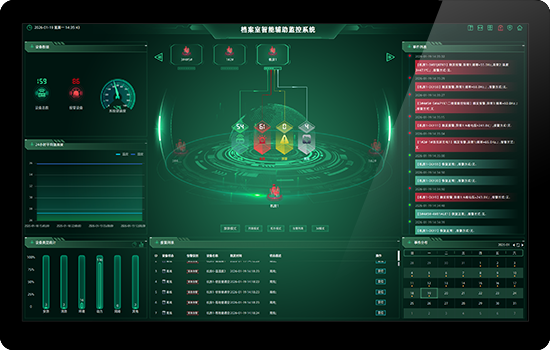

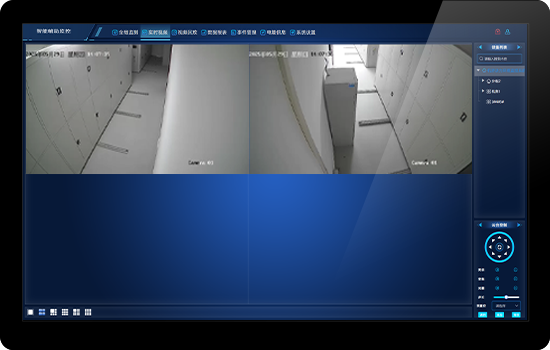

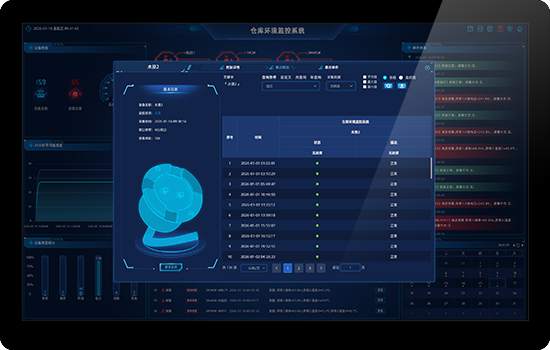

系统界面展示

   *同步支持B/S和C/S架构

   *支持中文简体、中文繁体、英语切换,其他语言可定制


系统方案优势

· 实时监测

✻通过温湿度传感器、空气质量传感器等设备,系统能够实时监测档案室内的温度、湿度、光照、空气中的有害气体含量(如二氧化碳、硫化氢等)等多种环境因素,确保了环境参数符合档案保存的标准要求,有效防止了环境因素对档案的损害。

· 联动调节

✻当监测到的温湿度、空气质量等环境参数超出预设范围时,系统会联动启动空调、除湿机、新风净化等设备进行调节,以保持库档案室内环境的稳定。这种自动调节不仅提高了档案管理的效率,还减少了人力资源的消耗。

· 数据记录与分析

✻系统会持续记录库房内的温湿度、空气质量等环境数据,为档案室的环境管理提供详细的数据支持。这些数据不仅有助于管理人员了解档案室(馆)环境的整体状况,还能为环境调控提供科学依据。

· 智能化调控

✻系统可以根据设定的标准自动调节库房内的环境参数,如温湿度、空气质量等,以提供最佳的保存条件。同时,系统还支持远程管理功能,管理人员可以通过网络远程访问监控系统,实时查看库房的环境状况,调整控制参数,实现远程智能化管理。

· 告警通知

✻在出现环境异常或安全隐患时,系统会自动发送告警信息至管理人员的手机或邮箱,确保及时处理。这种报警机制能够提前发现潜在的风险点,为管理人员提供风险告警信息,从而有效预防档案灾害的发生。

· 安全防范

✻通过安装摄像头和红外感应器,系统能够实时监测档案室内的动态情况,一旦发现异常入侵行为,立即触发报警机制。同时,门禁系统能够对进出档案室的人员进行严格管理,确保只有授权人员才能进入。

主要配置清单

 一、档案室环境报警监控系统主机
序号 设备名称 型号 数量 单位 品牌 备注
1 环境报警监控系统一体主机 CS-X9 1 C-SAFE 支持VGA触摸屏接入
2 壁挂看板 定制 1 定制 自行采购安卓或windows一体机,壁挂安卓
 二、档案室常规配置(标配,任意主机,无需定制)
序号 设备名称 型号 数量 单位 品牌 备注
1 温湿度传感器 CS-TH30 2 C-SAFF 485接口,大概30平安装1个
2 烟感探测传感器 CS-ISK20 2 C-SAFE 开关量接口,20-30平安装1个
3 红外探测传感器 CS-IIR20 1 C-SAFE 开关量接口,一般安装大门入口
4.1 非定位漏水传感器 CS-WFS 2 C-SAFE 485接口,一般空调底下安装
4.2 5米水漏绳 CS-WS 2 C-SAFE 长度可定制,空调底下围一圈
5 普通空调控制模块 CS-ACP 1 C-SAFE 自带温湿度, 支持来电自启
6 声光报警器 CS-JD20 1 C-SAFE 开关量接口
7 多合一空气质量传感器 CS-KQZL 1 C-SAFE 多合一空气质量,温度、湿度、甲醛、TVOC、PM2.5、PM10、CO2等
8 驱鼠器 定制 1 定制 用于驱鼠
 三、恒湿一体机监控子系统(软件子模块)
序号 设备名称 型号 数量 单位 品牌 备注
1 恒湿一体机监控子系统 CS-CHM 1 C-SAFE 协议对接,监测内容根据协议说明
 四、霉菌净化机监控子系统(软件子模块)
序号 设备名称 型号 数量 单位 品牌 备注
1 霉菌净化机监控子系统 CS-MDC 1 C-SAFE 协议对接,监测内容根据协议说明
 五、精密空调监控子系统(软件子模块)
序号 设备名称 型号 数量 单位 品牌 备注
1 精密空调监控子系统 CS-ACJM 1 C-SAFE 协议对接,监测内容根据协议说明
 六、视频监控子系统(软件子模块)
序号 设备名称 型号 数量 单位 品牌 备注
1 视频监控子系统 CS-HK 1 C-SAFE 推荐海康视频,实现实时查看和历史回放。
 七、门禁监控子系统(软件子模块)
序号 设备名称 型号 数量 单位 品牌 备注
1 门禁监控子系统 CS-Door 1 C-SAFE 支持海康、微耕、中控门禁对接
2 刷卡门禁系统 海康或微耕 0 海康或微耕 刷卡+密码
3 指纹门禁系统 海康或中控 1 海康或中控 刷卡+密码+指纹
4 指纹+人脸门禁系统 海康或中控 0 海康或中控 刷卡+密码+指纹+人脸
 八、新风监控子系统(软件子模块)
序号 设备名称 型号 数量 单位 品牌 备注
1 新风监控子系统 CS-XF 1 C-SAFE 需提供设备通讯协议。
 九、密集架管理子系统(软件子模块)
序号 设备名称 型号 数量 单位 品牌 备注
1 密集架管理子系统 CS-MJJ 1 C-SAFE 需提供设备通讯协议,定制开发。
 十、其他配置:
序号 设备名称 型号 数量 单位 品牌 备注
1 GSM短信报警模块 CS-GSM 0 C-SAFE 短信模块(内置)
2 GSM短信+语音模块 CS-GSMV2 1 C-SAFE 短信语音模块(网络版,多主机可共用)
3 手机APP CS-APP 1 C-SAFE 支持IOS和安卓
4 微信云平台 CS-WX 1 C-SAFE 支持微信看视频
5 动力环境监控系统软件 CS-Client 1 C-SAFE 同步支持B/S或C/S架构
6 机房3D底图 CS-3D 1 C-SAFE 机房3D图
7 集中监控管理软件 CS-SVR 0 C-SAFE 多主机联网集中监控平台软件(多主机使用)

※实际项目中的监控对象可能与以上清单列表有差异,需根据档案室(馆)的面积及其中待监测的设备等调整配置清单。
