方案概述

Overview of the Plan

随着信息技术的发展和普及，计算机系统及通信设备数量与日俱增，规模越来越大，中心机房已成为各大单位业务管理的核心部分。为保证其安全正常运行，与之配套的机房动力、环境、消防、保安等系统必须时时刻刻稳定协调工作。如果机房动力及环境设备出现故障，轻则影响电脑系统的运行，重则造成计算机和通信设备报废，使系统陷入瘫痪，后果不堪设想。尤其目前国内机房设备各自独立运行的情况比较普遍，并且缺乏专业的设备管理人员和综合有效的管理手段，因此对中心机房的动力及环境系统进行实时集中的监控极其必要。

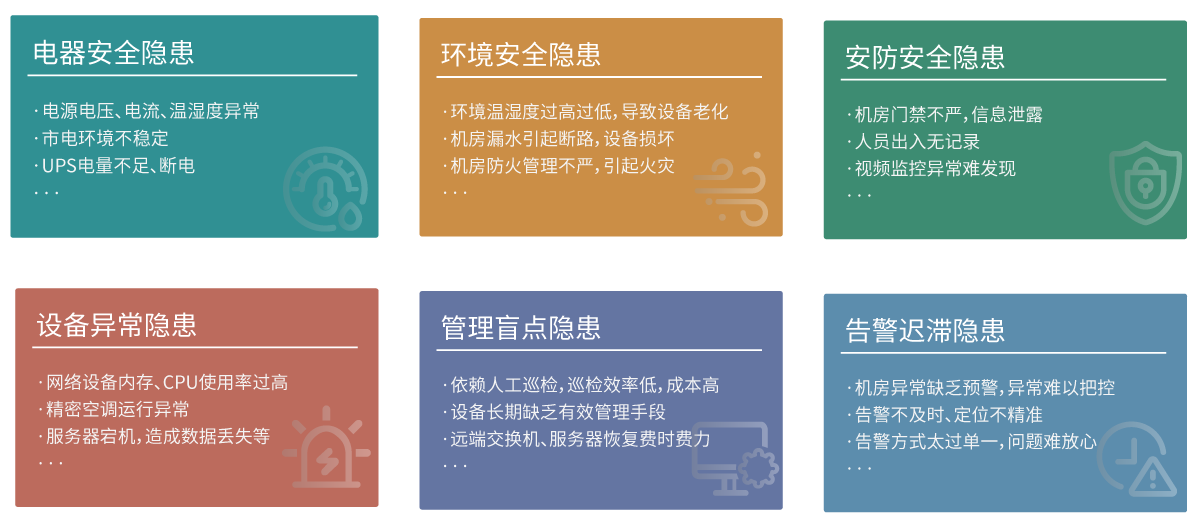

而影响机房的安全的存在了已下问题：

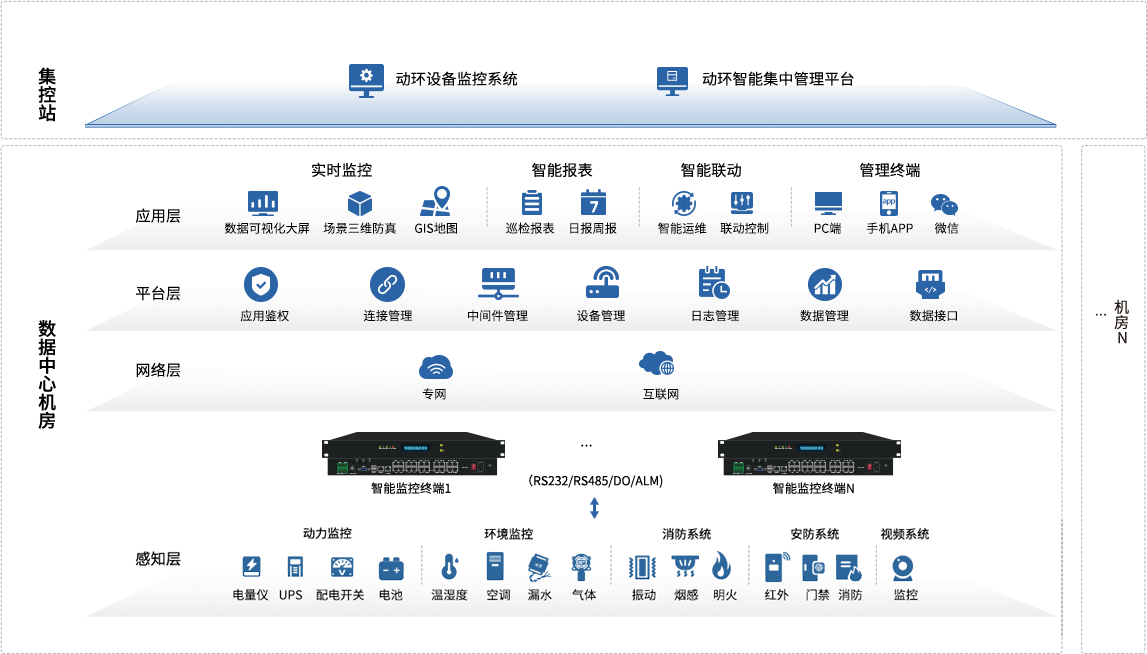

系统架构

System Architecture

因此根据数据中心机房的特点，创安恒业数据中心机房监控解决方案集软硬件于一体，采用C/S和B/S双层架构，同步支持便捷的的嵌入式WEB服务方式和客户端软件方式，且监控内容涵盖：市电、配电、UPS、蓄电池、温湿度、精密空调、普通空调、漏水、新风机、烟感、消防、防雷、红外、门禁、视频、服务器、路由器、交换机等，实现了集中实时监控和管理、远程运行管理、故障预警通知、历史数据查询、提高运维效率、确保机房安全。

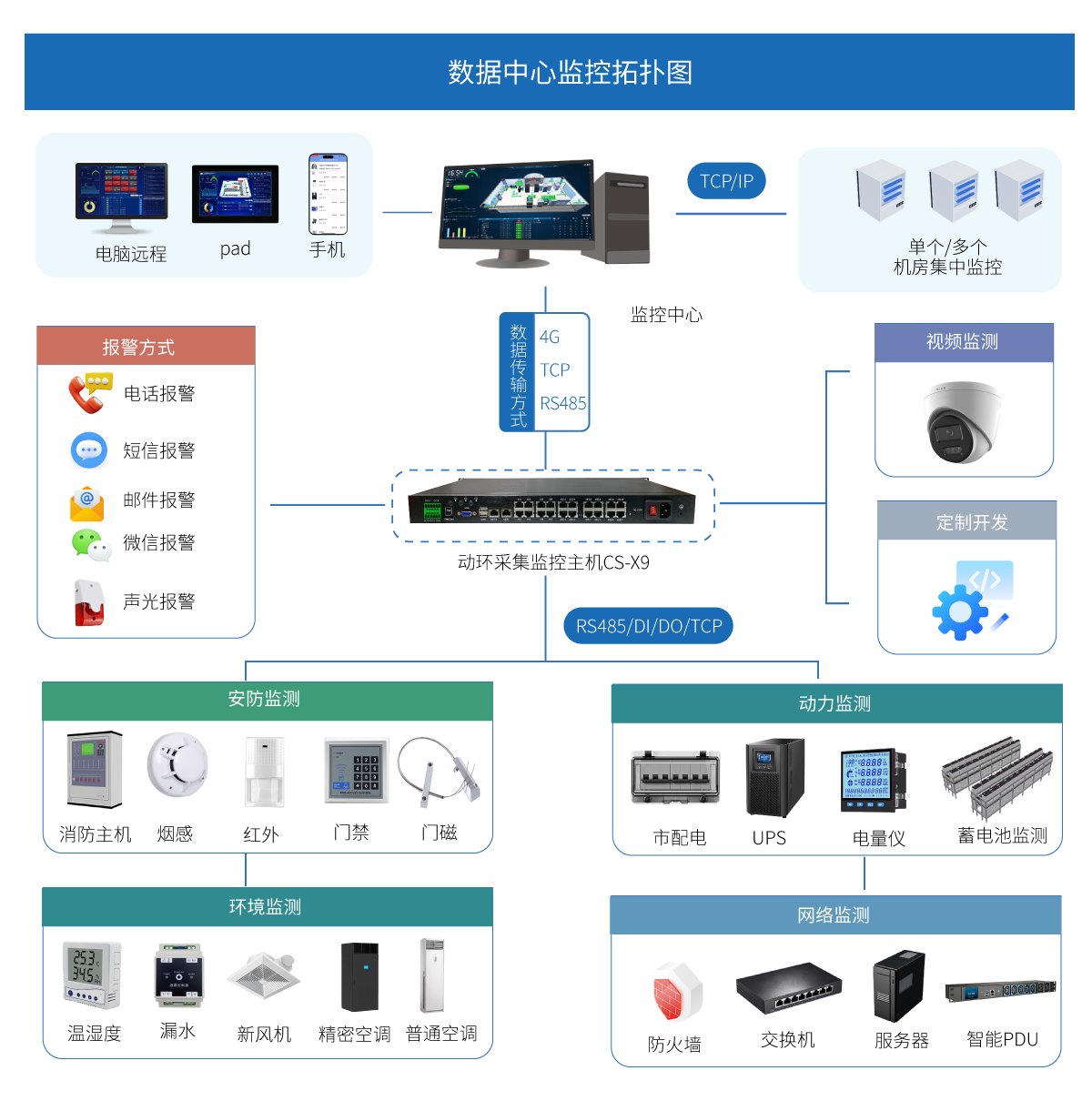

系统构成

System architecture

强大的基本功能

丰富的基本功能，为您的管理带来极大便利

01.

机房业务连续性

机房的业务连续性需要依靠可靠的动力保障，机房动力设备主要是指市电配电、发电机、UPS、蓄电池等，一体化动环监控系统通过对发电机油位预警，蓄电池状态监测等手段，协助管理员做好日常维护，一旦市电停电:能顺利发挥其备用保障功能，有效预防机房断电情况的发生。

02.

安全可靠无人职守

机房作为企业核心的业务支撑平台，其安全性非常重要。机房监控系统通过对机房门禁监控，正确识别非法开门:联动现场声光报警，短信或电话通知，结合视频监控:最大程度保障机房防盗安全需求。通过机房温湿度,烟感:漏水实时检测，实现机房的环境安全管理要求。

03.

及时预警故障

通过对机房动力设备与环境的特点进行深入挖掘和总结开拓者机房监控系统为为您机房提供专业预警方案和故障监测，防范于未然，把损失降到最低，移动端 APP，随时随地，机房状况尽在掌握，保证数据中心安全运行。

04.

数据可视化监控

通过自动化、精细化、智能化、可视化管理手段，实现数据中心能耗端到端可视、可管、可分析、可追溯，及时发现能耗痛点，辅助节能改造，提升资源利用率，持续提升数据中心能效管理水平，大幅度降低数据中心运营及运维成本，为实现数据中心“碳中和”赋能。

05.

维护便捷

为了保障档案的安全，机房监控系统帮助维护工作由人工定期巡检变为主动提醒模式，实现无人职守，大大减少维护工作量，减少诊断设备故障的时间和降低维护人员的技术门槛,提高维护效率。

主要配置清单

System architecture

一、机房动力环境监控系统主机
序号	设备名称	型号	数量	单位	品牌	备注
1	动环监控系统一体主机	CS-X9	1	台	C-SAFE	支持VGA触摸屏接入
二、机房常规配置（标配，任意主机，无需定制）
序号	设备名称	型号	数量	单位	品牌	备注
1	温湿度传感器	CS-TH30	2	台	C-SAFE	485接口，大概30平安装1个
2	烟感探测传感器	CS-ISK20	2	台	C-SAFE	开关量接口，20-30平安装1个
3	红外探测传感器	CS-IIR20	1	台	C-SAFE	开关量接口，一般安装大门入口
4.1	非定位漏水传感器	CS-WFS	2	台	C-SAFE	485接口，一般空调底下安装
4.2	5米水漏绳	CS-WS	2	条	C-SAFE	长度可定制，空调底下围一圈
5	断电探测传感器	CD-DD20	1	台	C-SAFE	485接口，安排配电柜，支持单相和三相
6	普通空调控制模块	CS-ACP	1	台	C-SAFE	自带温湿度, 支持来电自启
7	声光报警器	CS-JD20	1	台	C-SAFE	开关量接口
8	8路市电空开监测模块	CS-KK20	1	台	C-SAFE	一般用于监测空开是否跳闸
三、市配电监测子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	市配电监测子系统	CS-SDP	1	套	C-SAFE	嵌入安装和导轨安装可选
2	电流互感器	CS-100/5A	3	个	C-SAFE	每相配一个
四、UPS监测子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	UPS监测子系统	CS-UPS	1	台	C-SAFE	协议对接，监测内容根据协议说明
五、精密空调监控子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	精密空调监控子系统	CS-ACJM	1	型号	C-SAFE	协议对接，监测内容根据协议说明
六、视频监控子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	视频监控子系统	CS-HK	1	项目	C-SAFE	推荐海康视频，实现实时查看和历史回放。
七、门禁监控子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	门禁监控子系统	CS-Door	1	型号	C-SAFE	支持海康、微耕、中控门禁对接
2	刷卡门禁系统	海康或微耕	0	套	海康或微耕	刷卡+密码
3	指纹门禁系统	海康或中控	1	套	海康或中控	刷卡+密码+指纹
4	指纹+人脸门禁系统	海康或中控	0	套	海康或中控	刷卡+密码+指纹+人脸
八、消防监测子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	消防监测子系统	CS-XY	0	型号	C-SAFE	需支持MODBUS RTU协议，推荐泰和安、海湾、北大
2	开关量接入	CS-IO	1	台	C-SAFE	简单开关量接入系统，消防报警系统也报警。
九、蓄电池监测子系统
序号	设备名称	型号	数量	单位	品牌	备注
1	蓄电池采集监控主控器	CS-BM00CS	1	台	C-SAFE	主控器，每个模块可监控6组蓄电池；
2	电流霍尔传感器	CS-BM00IS	2	个	C-SAFE	电流采集器，每组1个
3	单体电池传感器模块	CS-BM3KRS	32	个	C-SAFE	检测内阻、电压、电流、温度，每节电池1个
十、新风监控子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	新风监控子系统	CS-XF	1	型号	C-SAFE	需提供设备通讯协议。
十一、其他配置：
序号	设备名称	型号	数量	单位	品牌	备注
1	GSM短信报警模块	CS-GSM	0	个	C-SAFE	短信模块(内置)
2	GSM短信+语音模块	CS-GSMV2	1	个	C-SAFE	短信语音模块(网络版，多主机可共用)
3	手机APP	CS-APP	1	套	C-SAFE	支持IOS和安卓
4	微信云平台	CS-WX	1	套	C-SAFE	支持微信看视频
5	动力环境监控系统软件	CS-Client	1	套	C-SAFE	同步支持BS或CS架构
6	机房3D底图	CS-3D	1	张	C-SAFE	机房3D图
7	集中监控管理软件	CS-SVR	0	套	C-SAFE	多主机联网集中监控平台软件（多主机使用）
