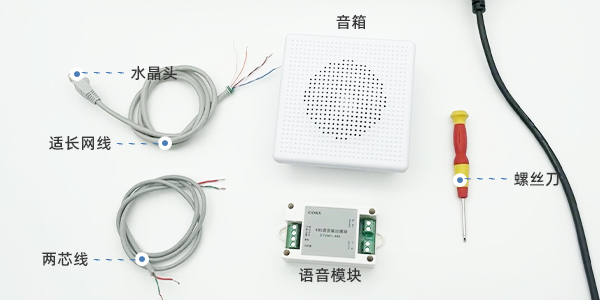

一. 网线一端卡水晶头
标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：
二. 网线另一端接语音模块

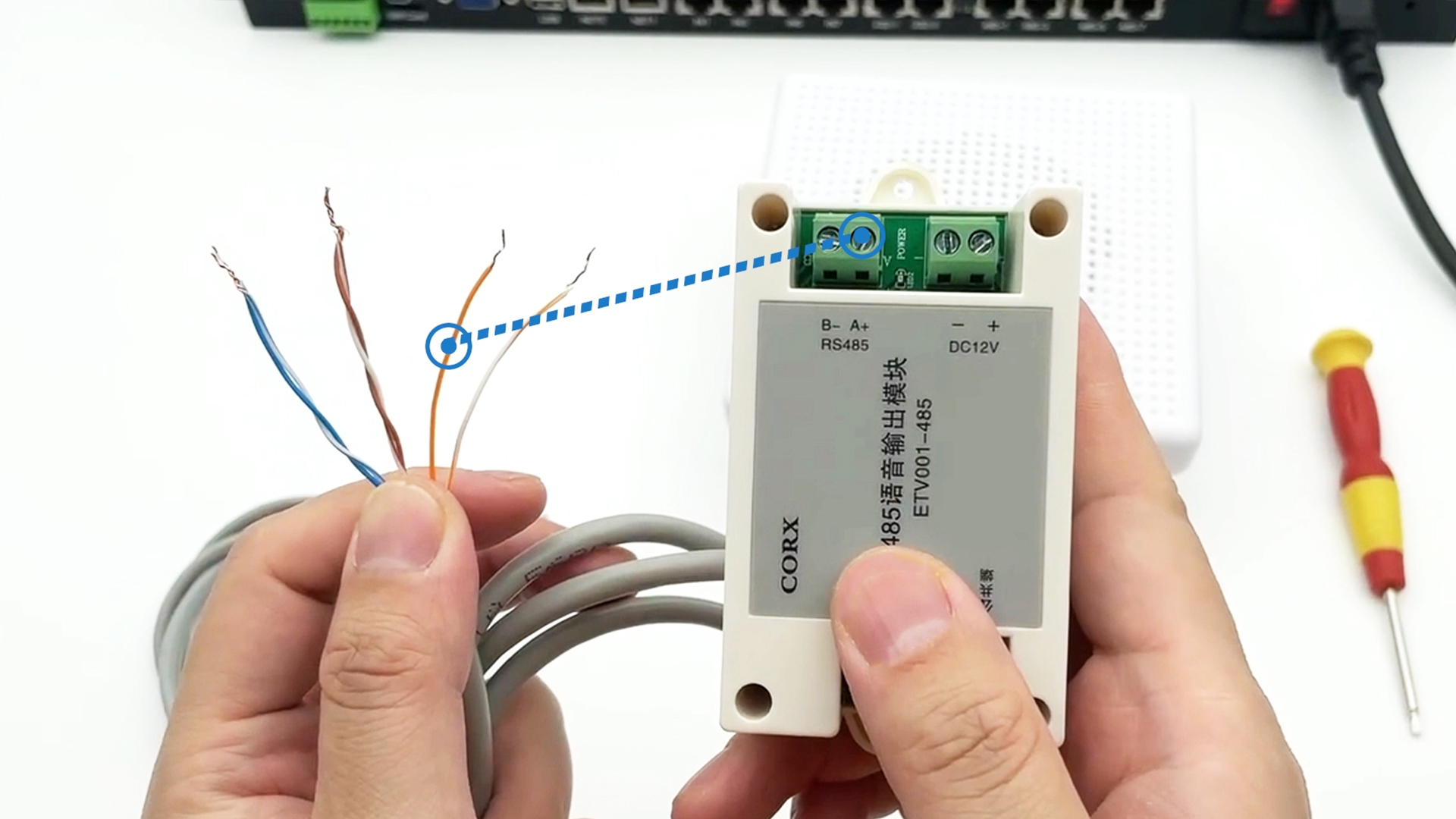

1. 接线说明

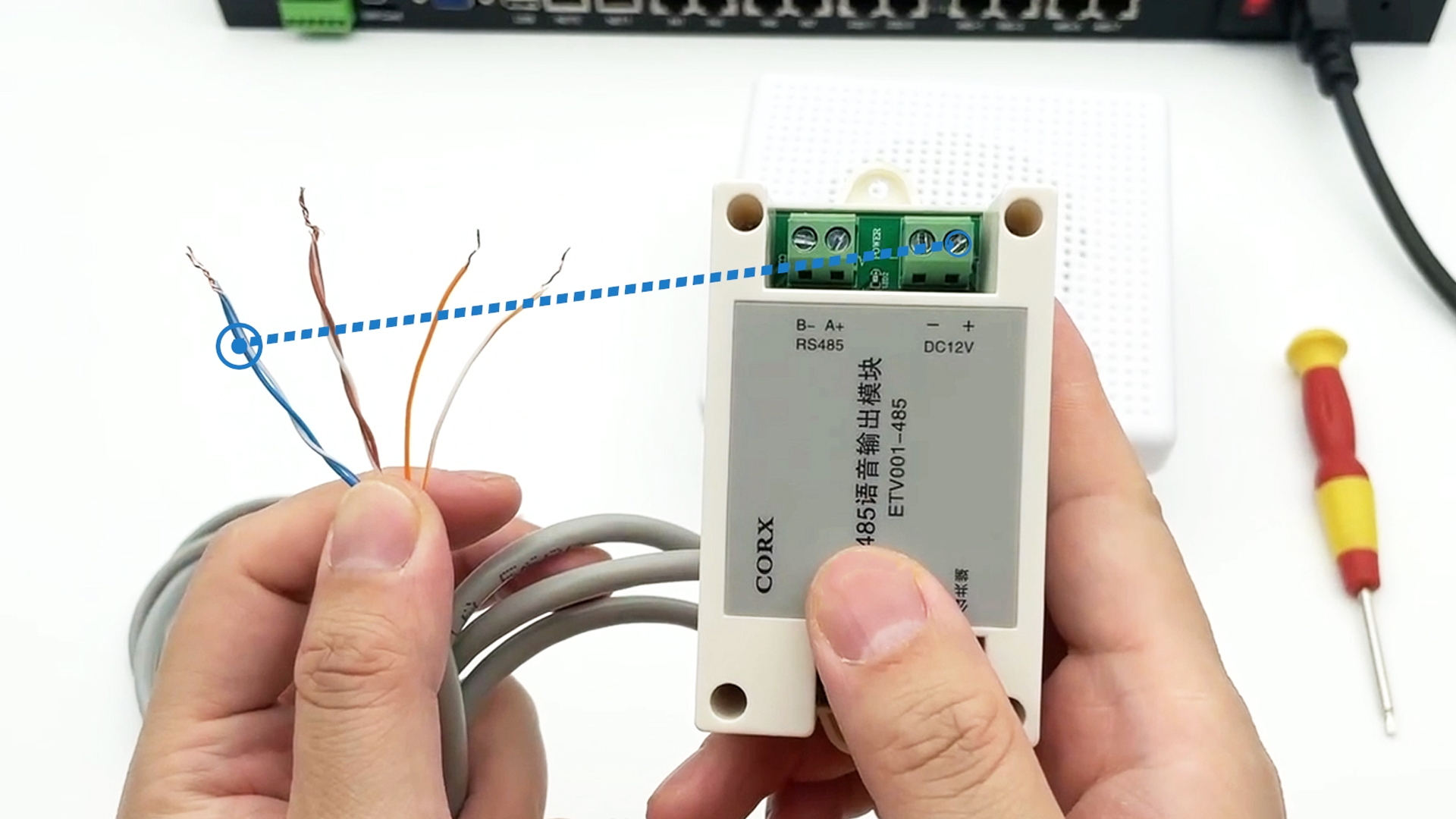

①网线(蓝+白蓝)为电源正(+) 接+端口
②网线(棕+白棕)为电源负(-) 接-端口
|

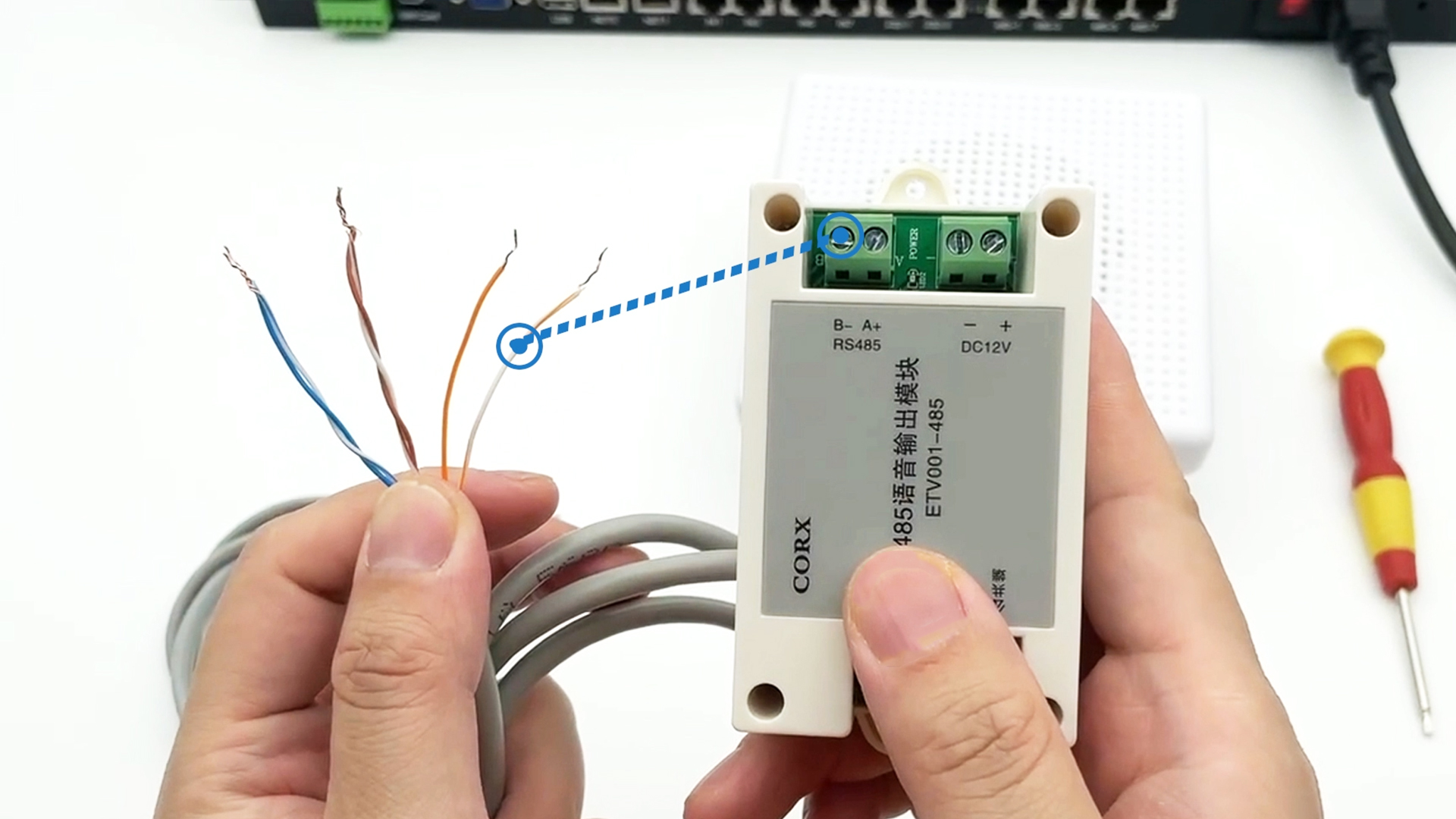

③网线(橙色)为信号A 接A+端口
④网线(白橙)为信号B 接B-端口
|

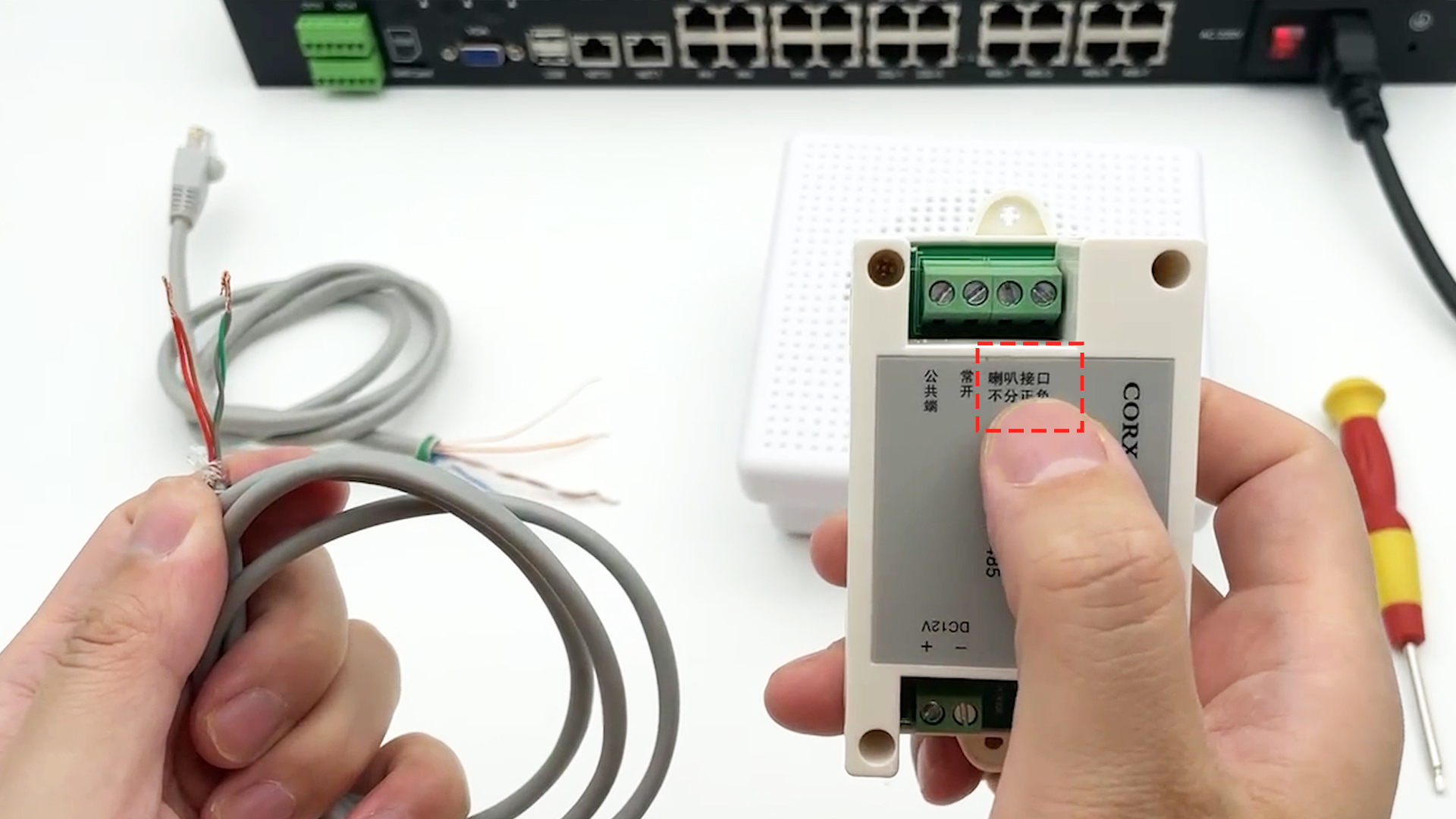

⑤两芯线一端接语音模块中的喇叭接口(不分正负)
⑥两芯线另一端接音箱(不分正负)
|
2. 固定接线

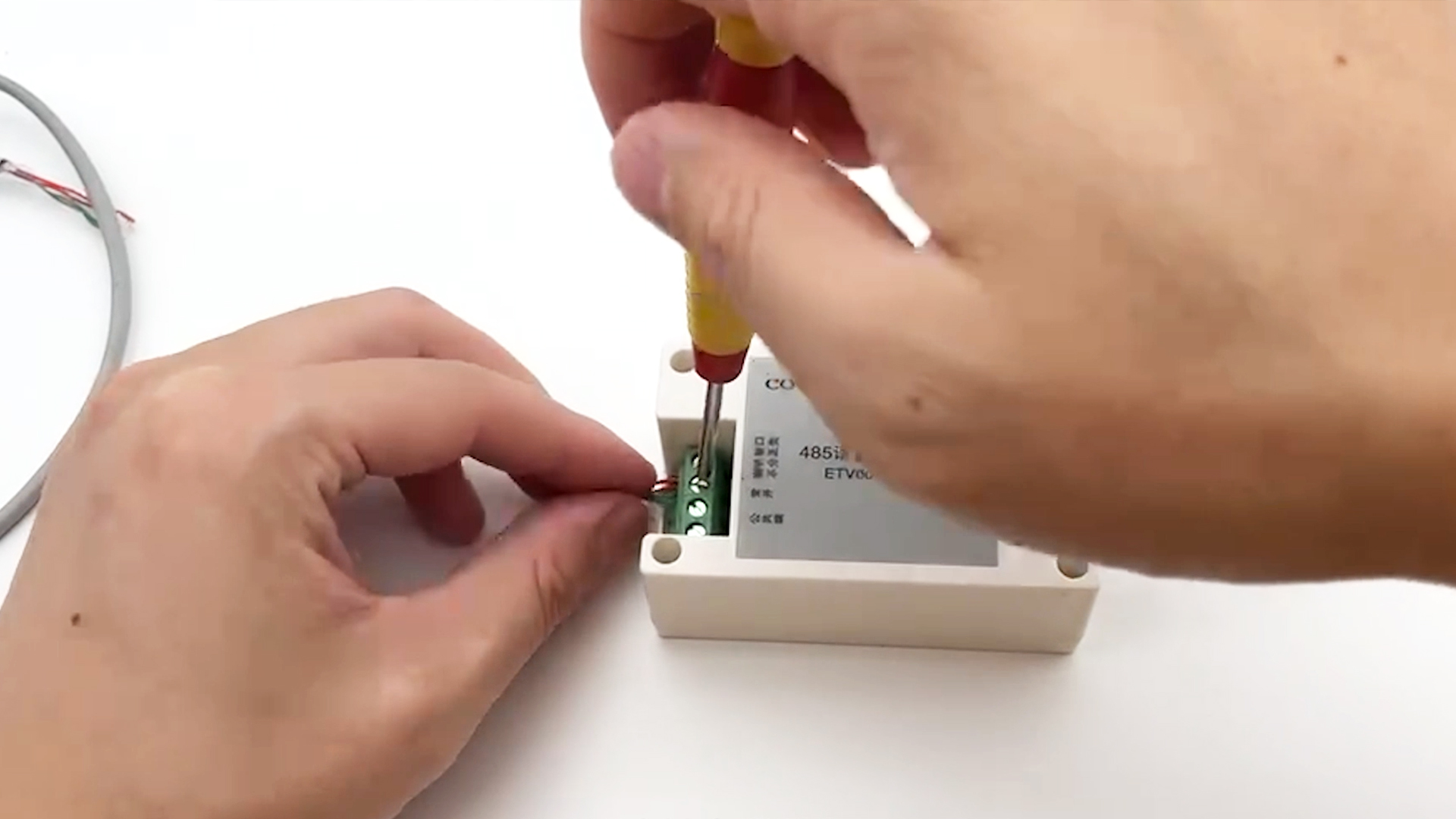

①用螺丝刀逆时针旋松

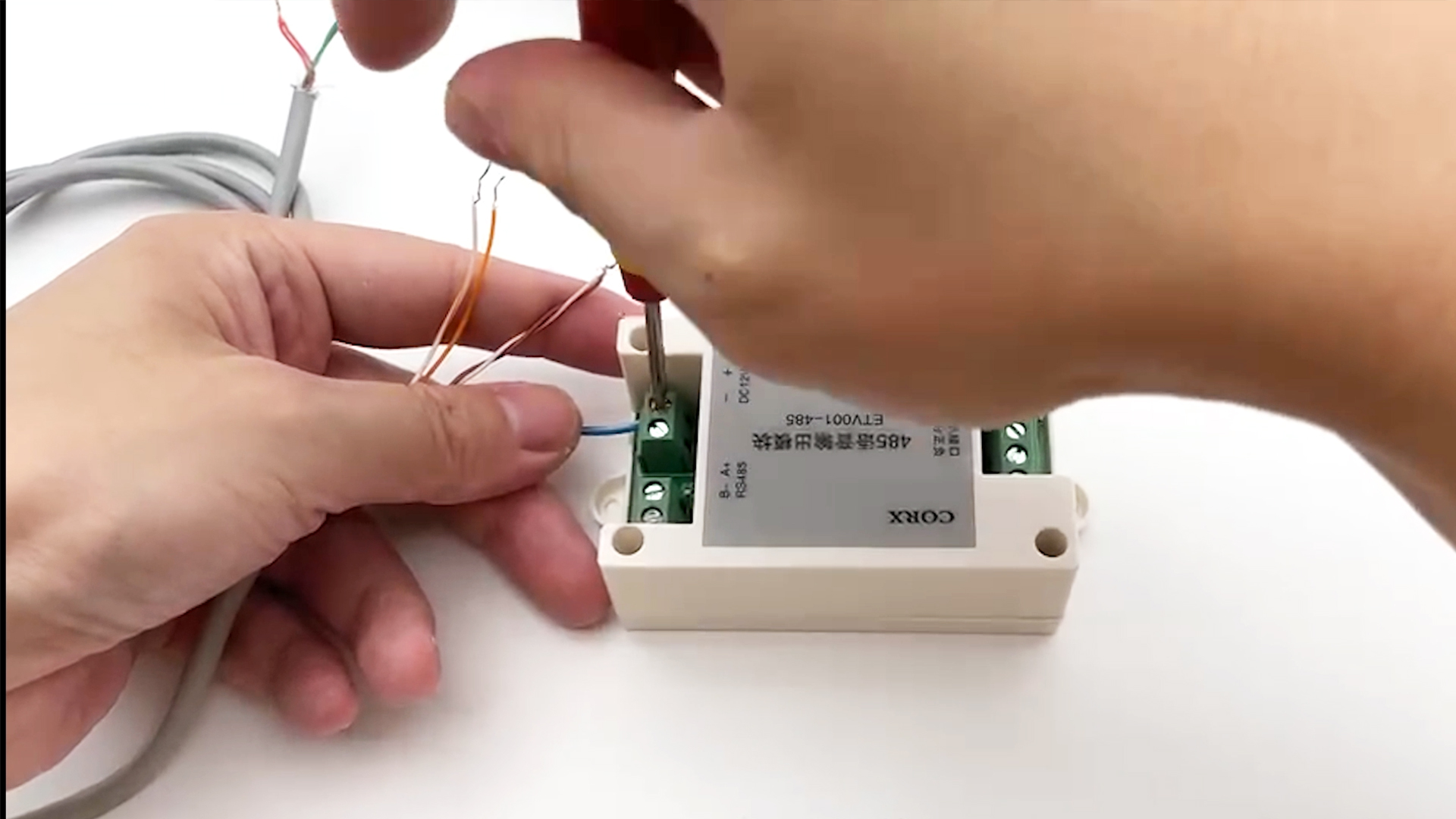

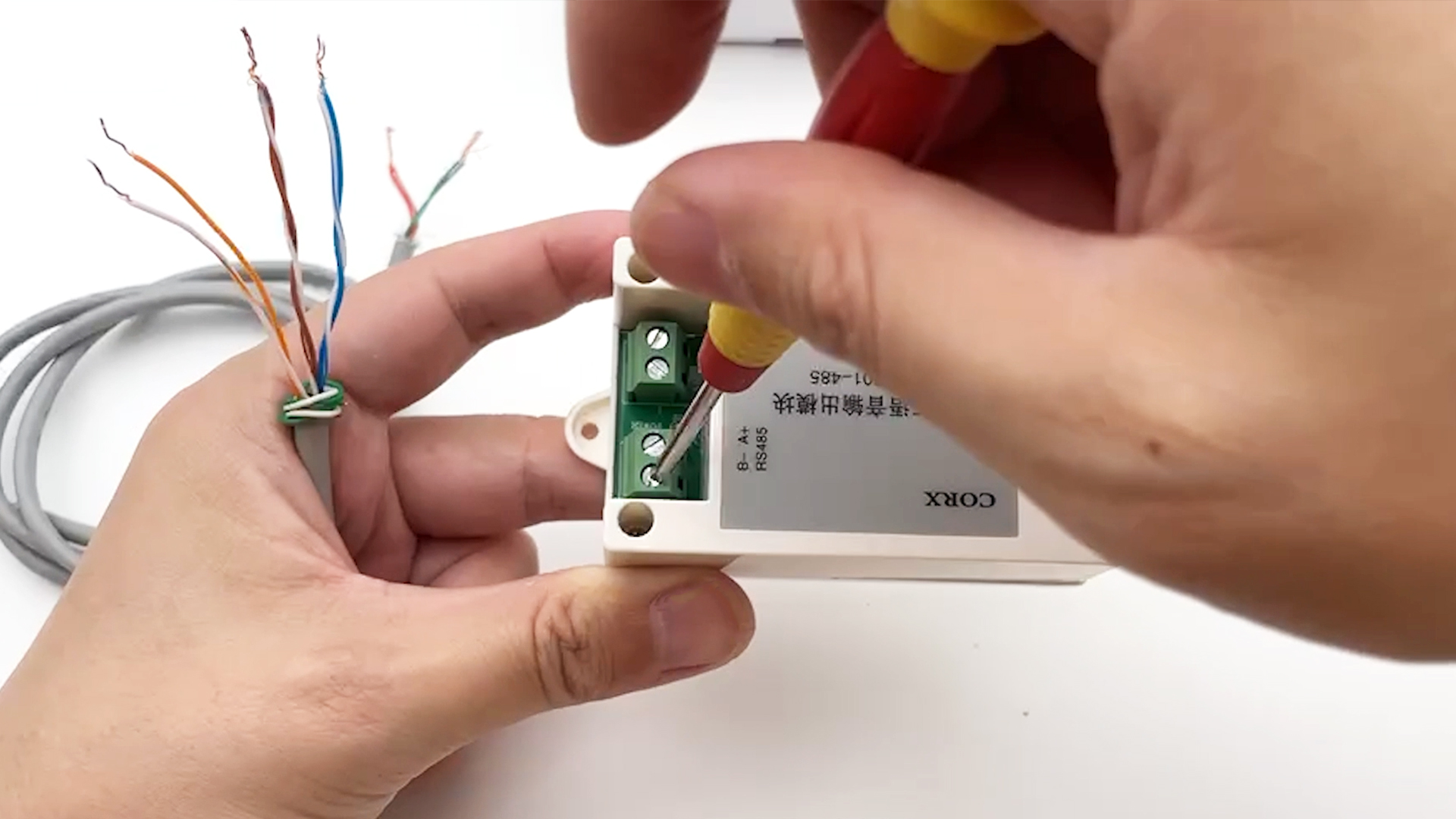

②将线插入端口孔内，顺时针紧固螺丝，即固定接线
|

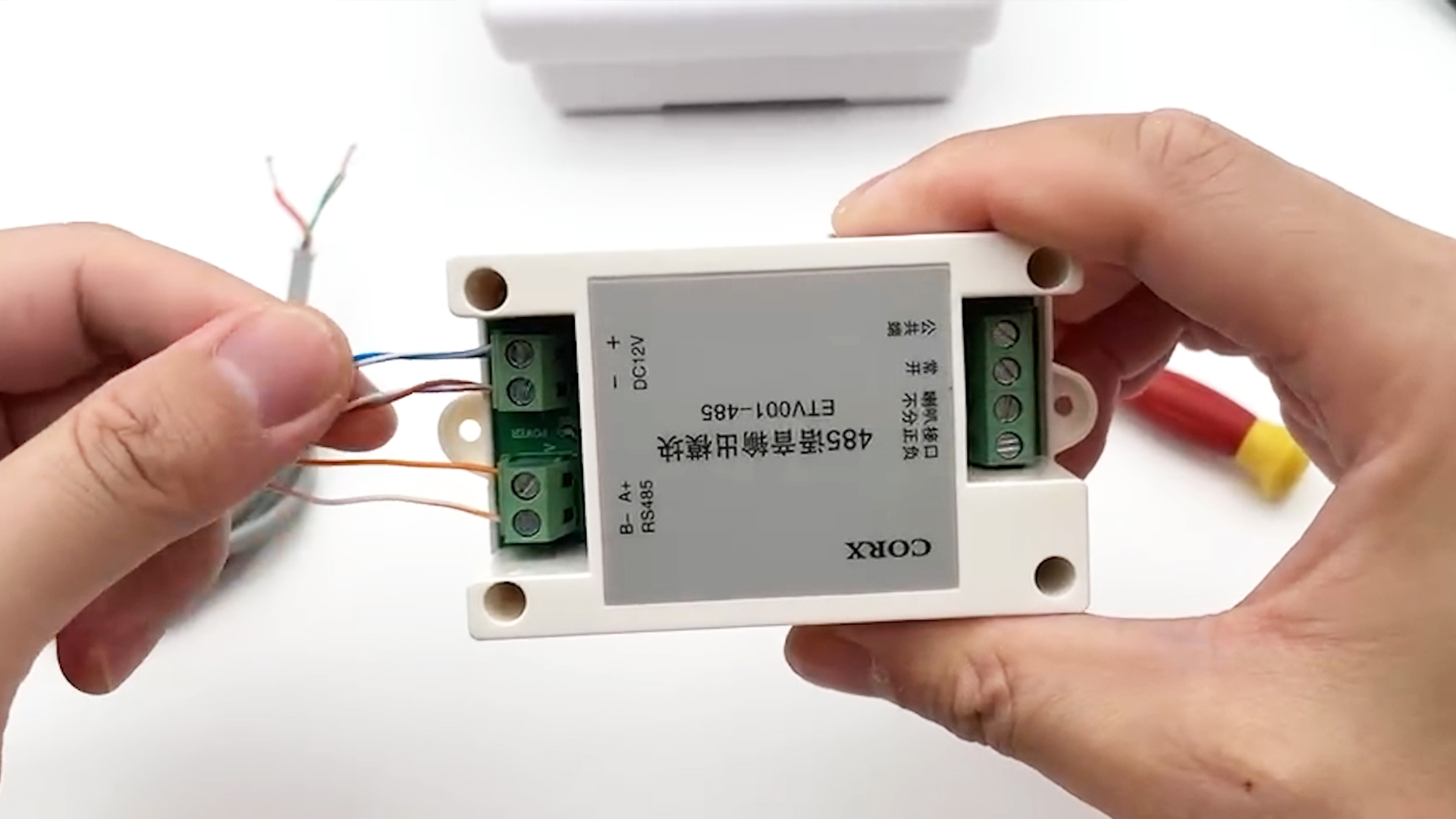

③4线连接完，轻拉接线端子，确保接线固定到位
|
语音模块转另一头方向

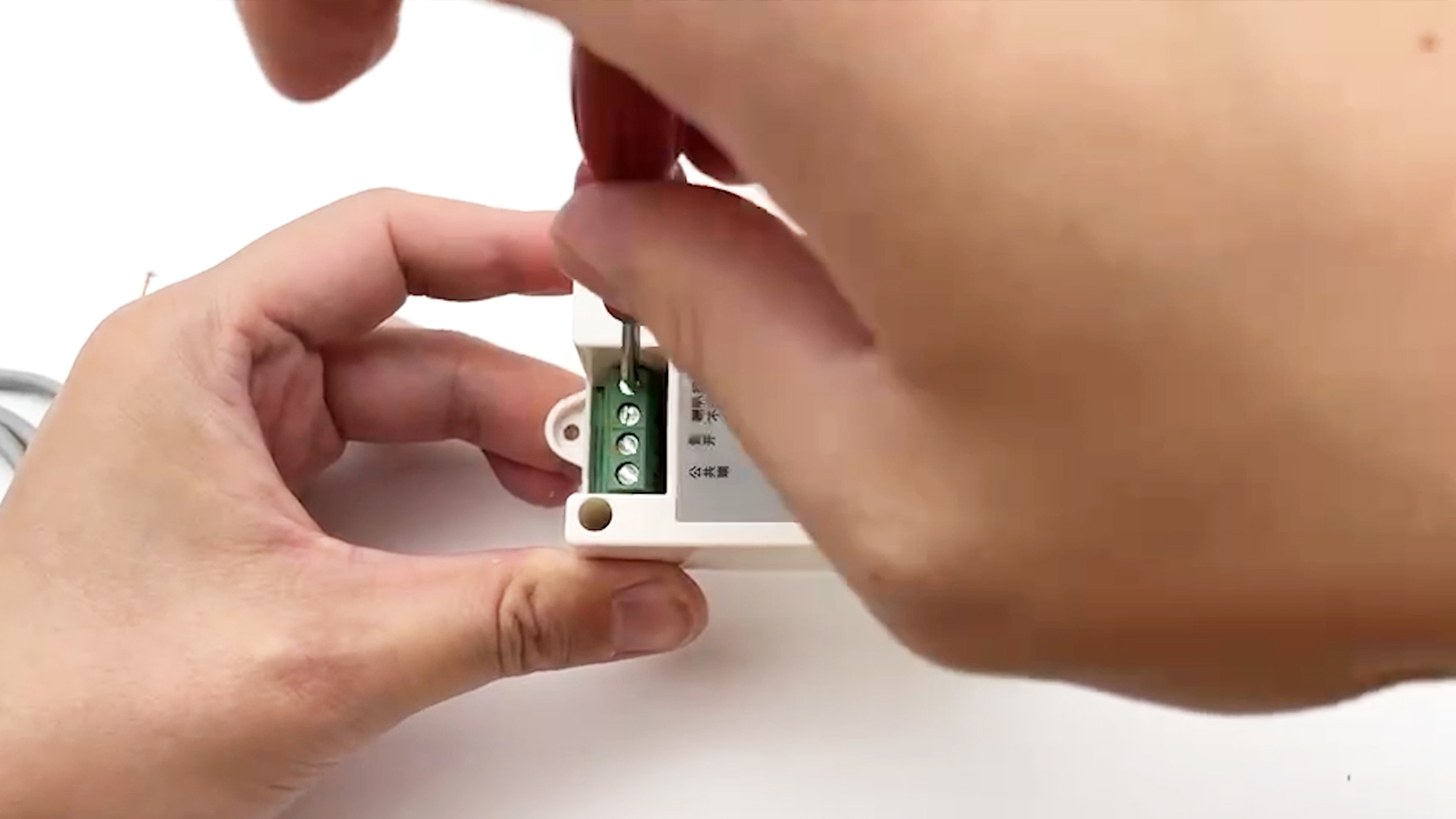

①用螺丝刀逆时针旋松
②用两芯线的一端(不分正负)，插入端口内，顺时针紧固螺丝，即固定接线
|

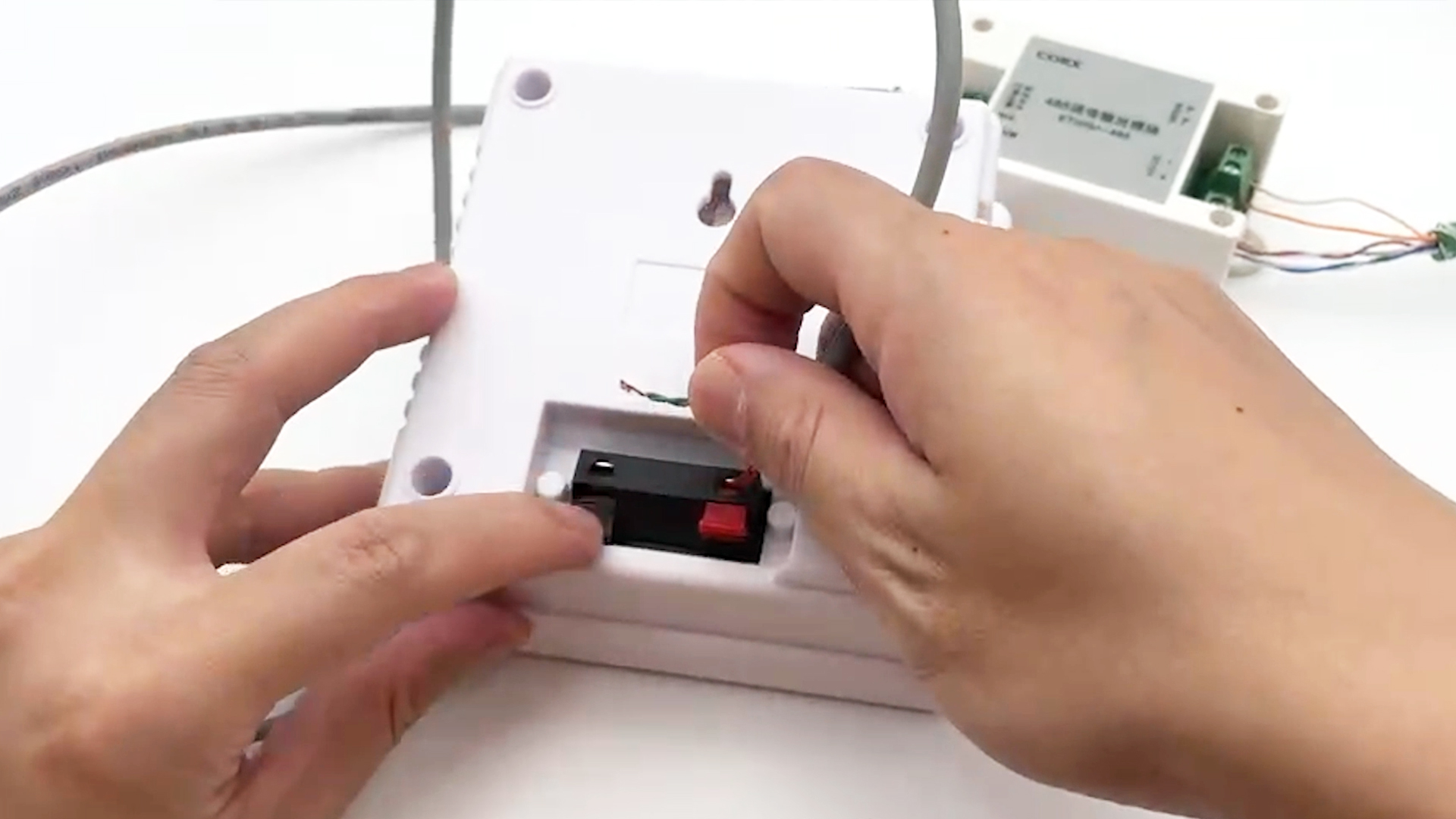

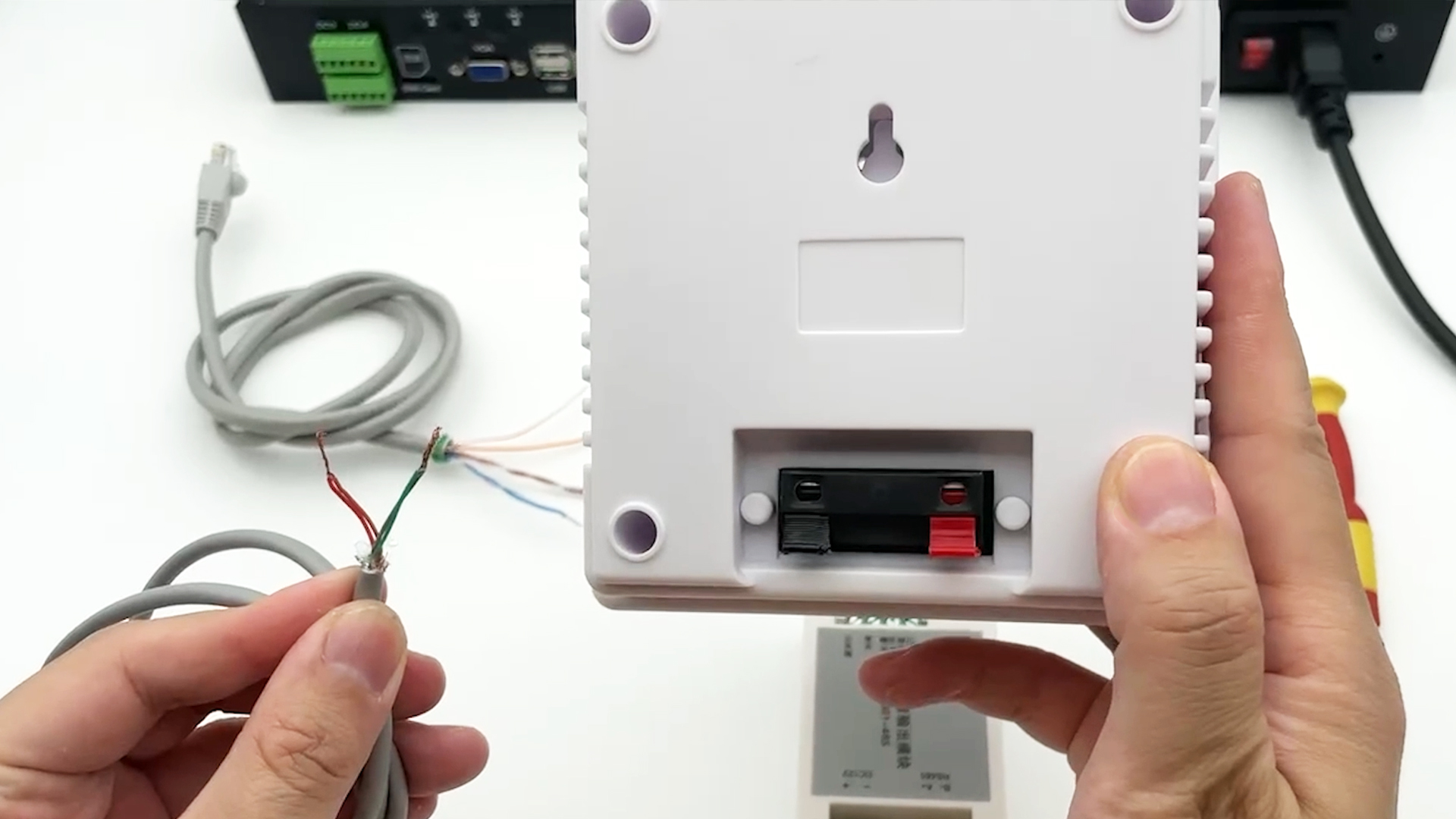

③拿起音箱和另一端的两芯线，按压音箱卡扣

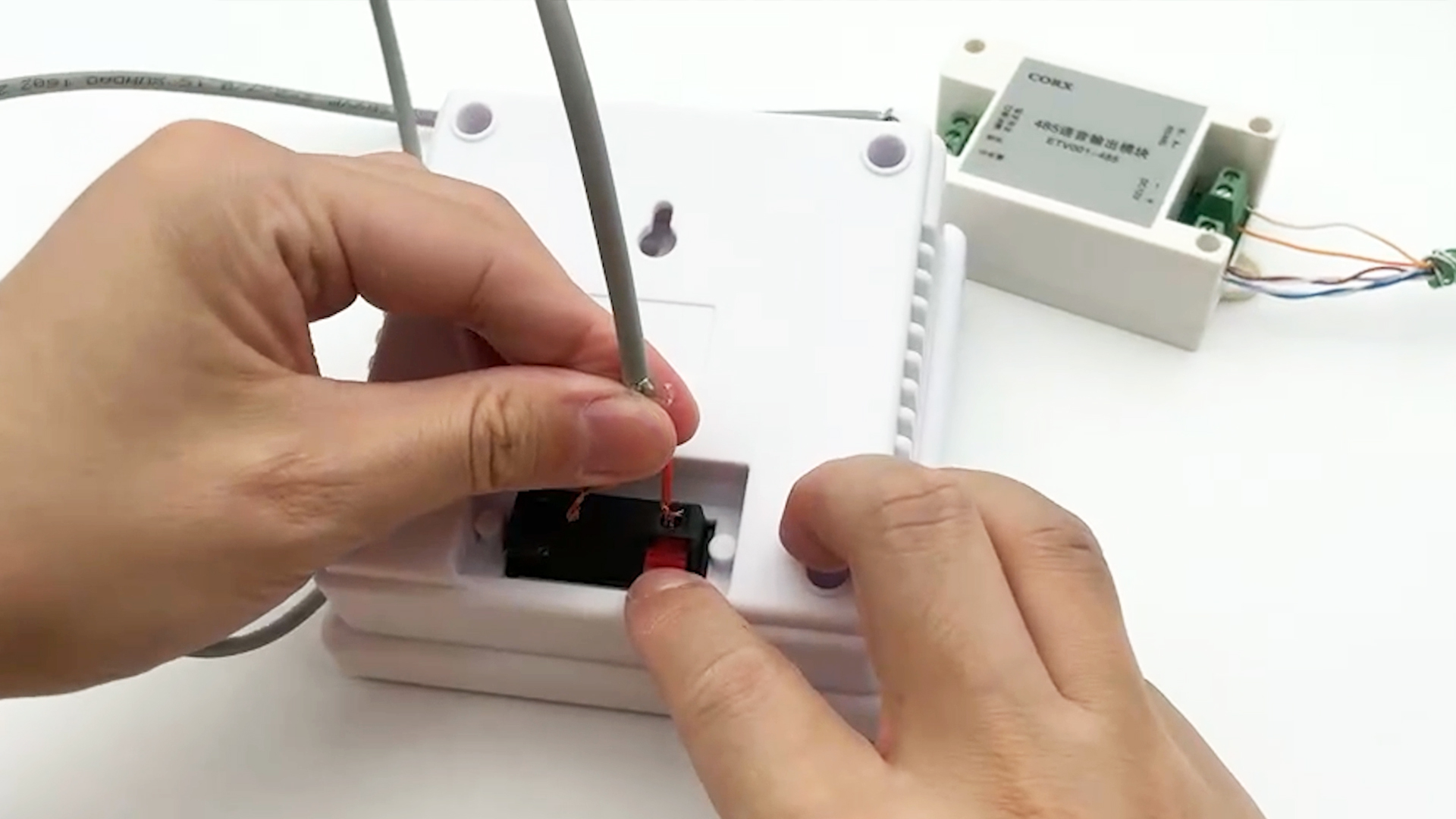

④将线插入端口孔内，松开卡扣，即固定接线
|
