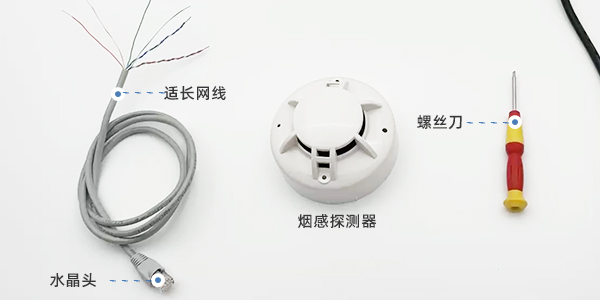

一. 网线一端卡水晶头
①标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，如图所示，将水晶头与网线一端卡好

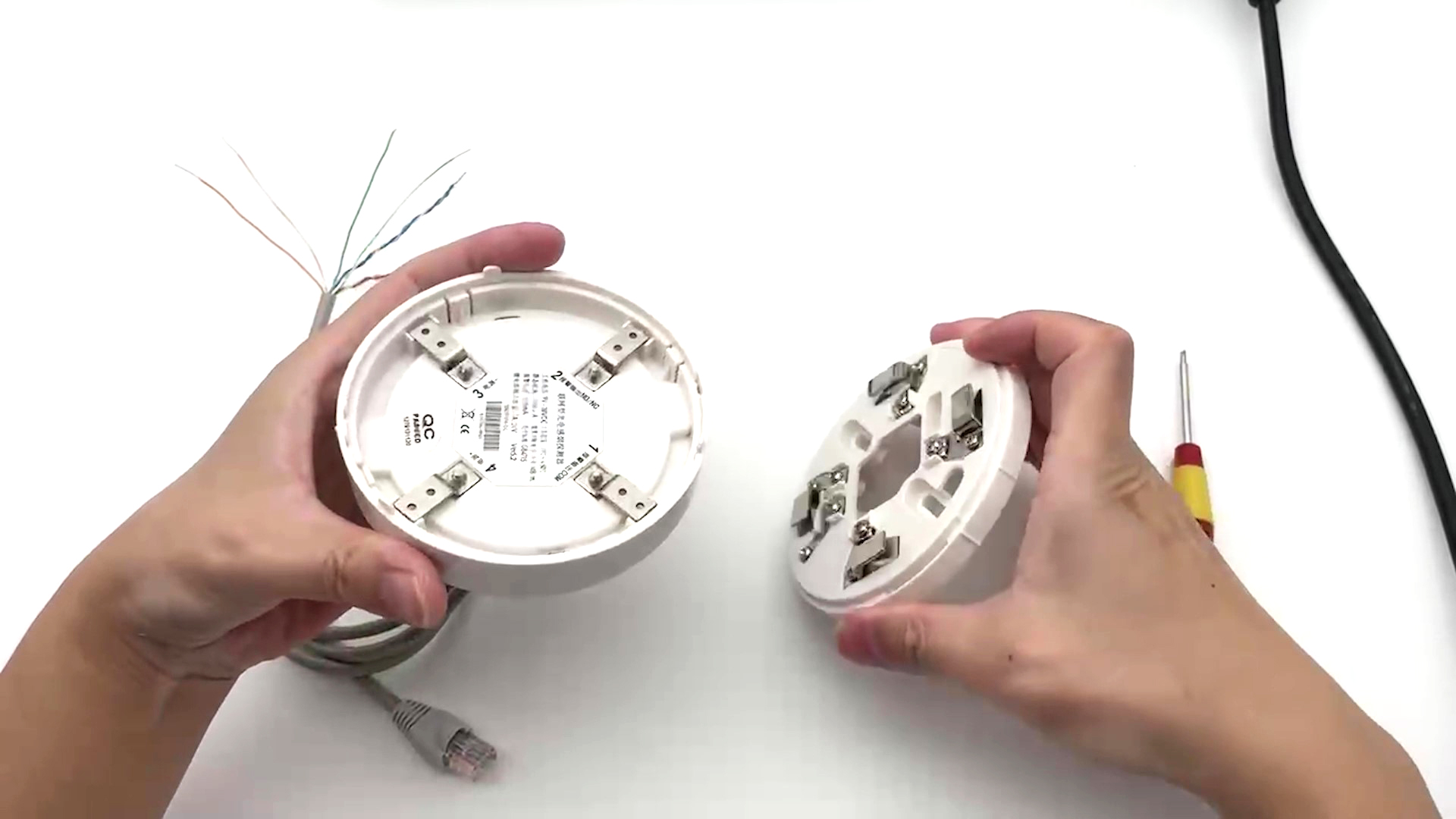

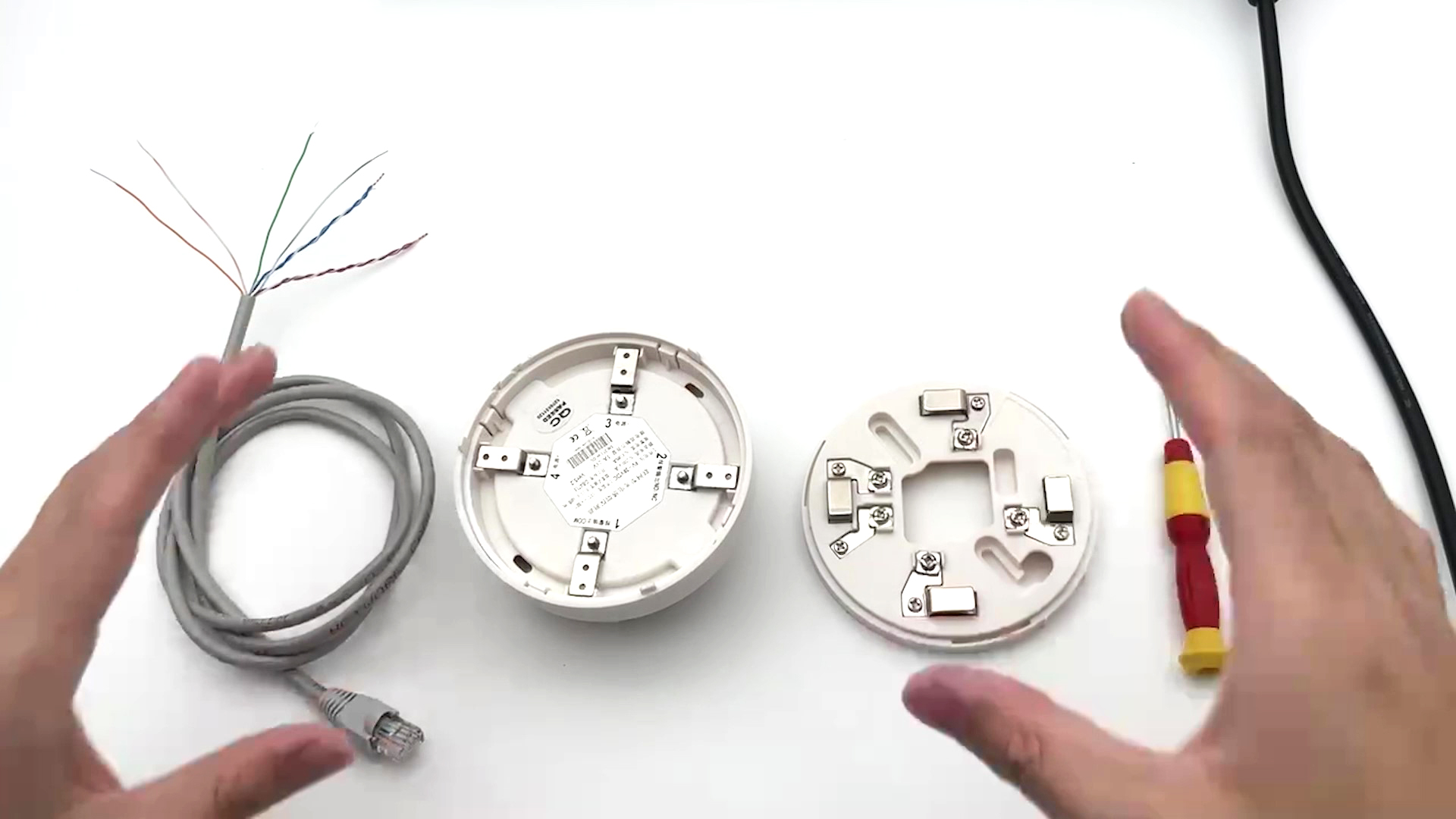

②底座逆时针旋开
|
③底座固定贴片
|
二. 网线另一端接设备

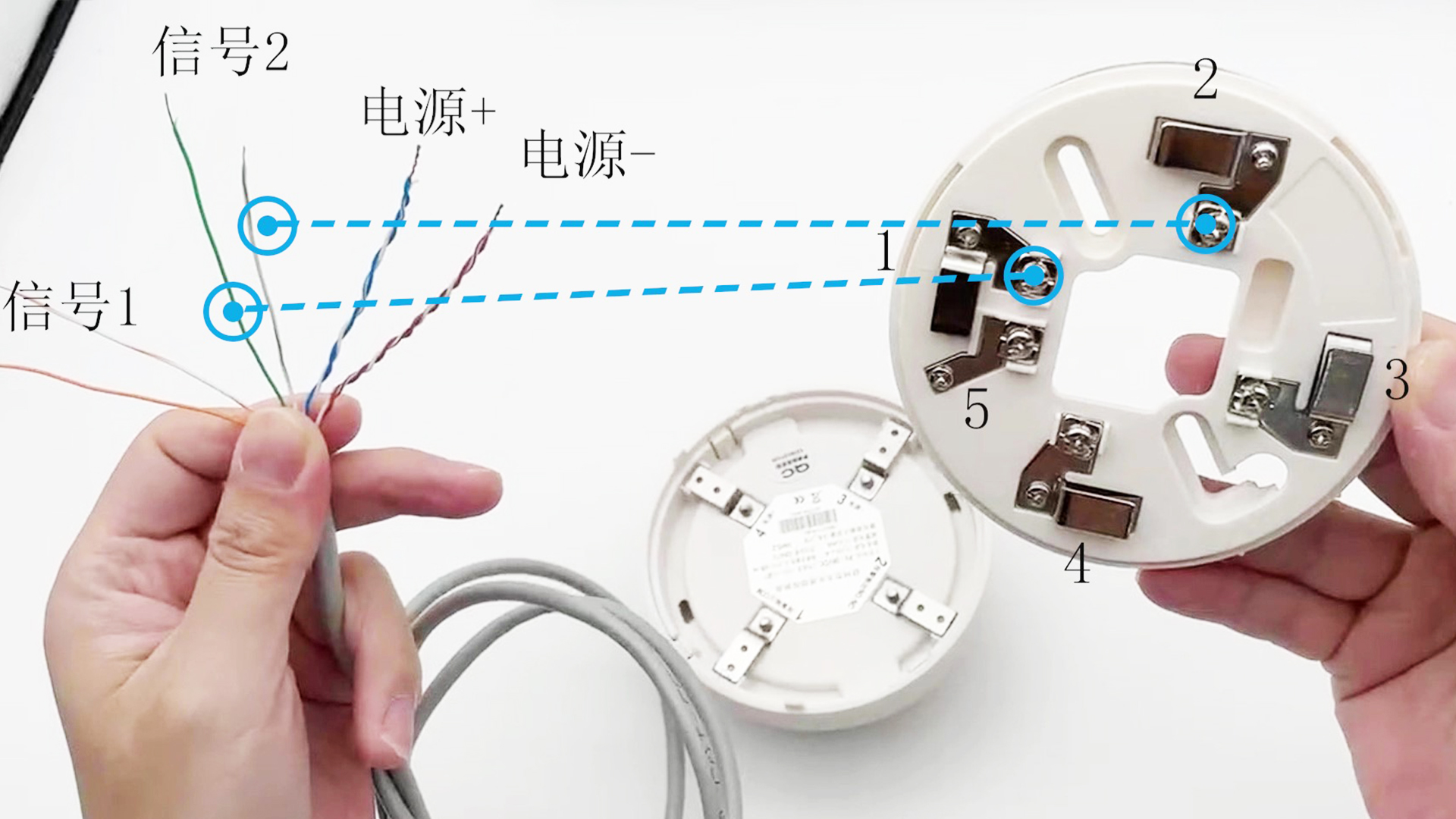

1. 接线说明

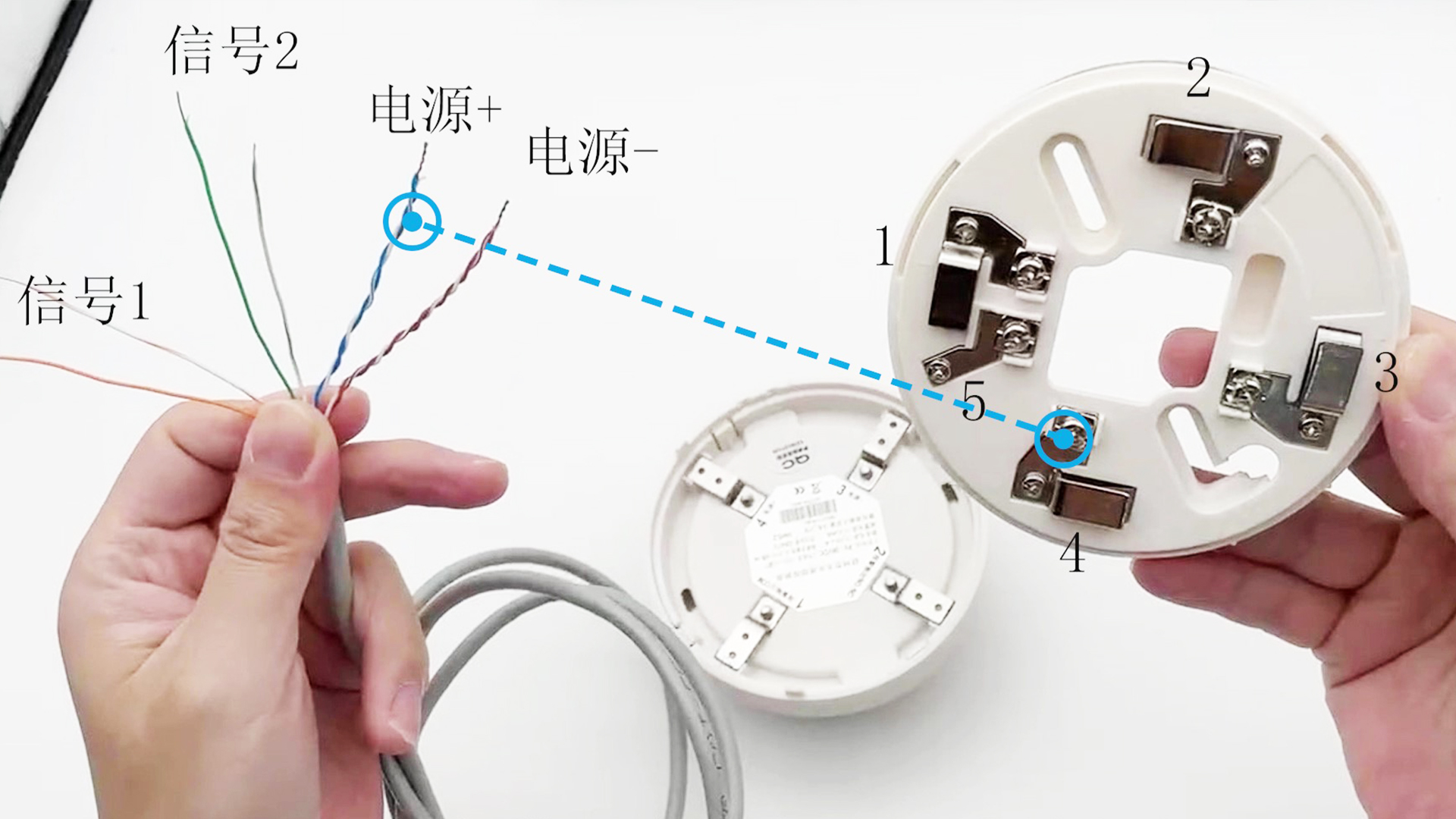

①网线(蓝+白蓝)为电源正(+) 接贴片4位
②网线(棕+白棕)为电源负(-) 接贴片3位
|

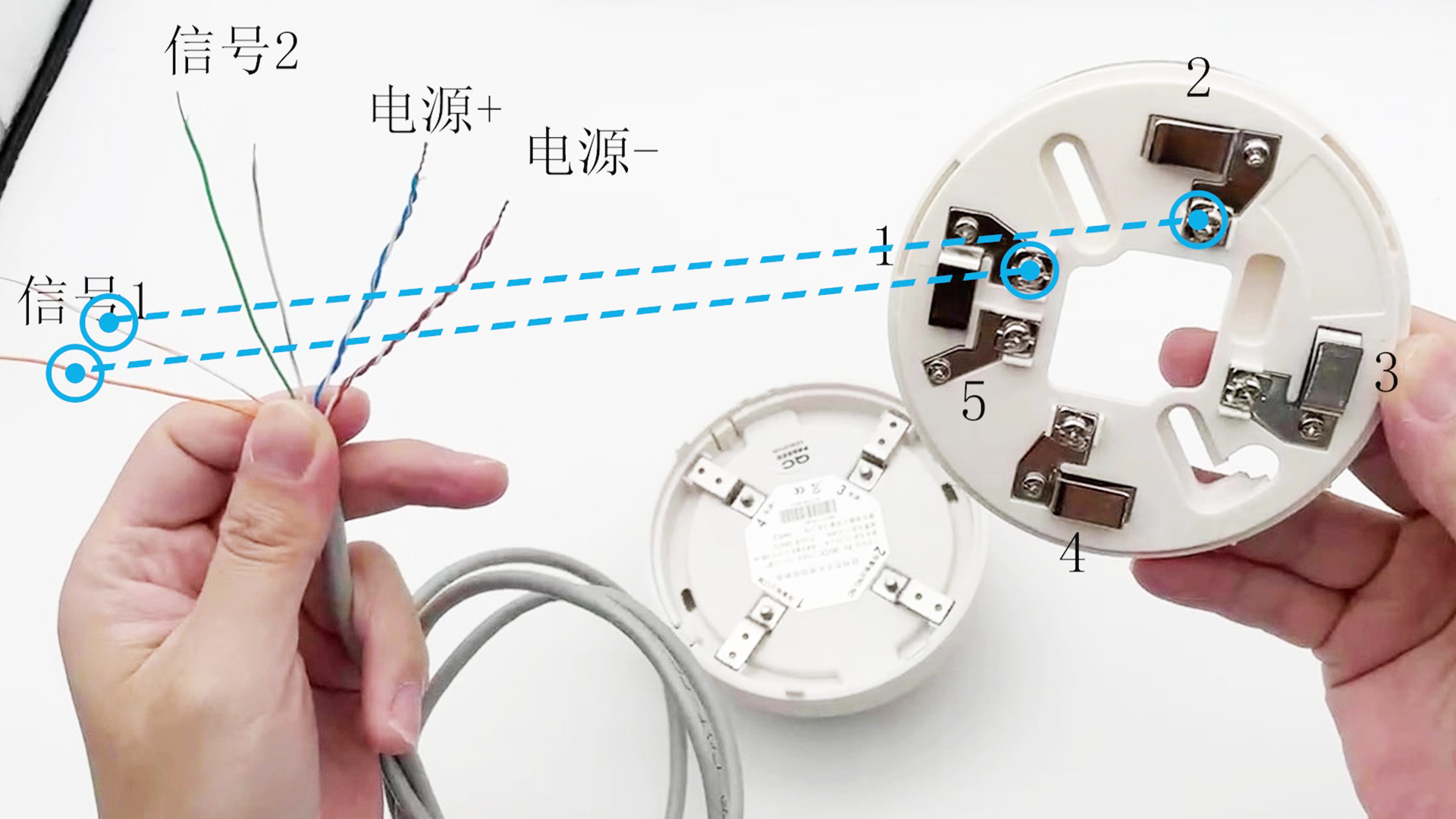

③网线(橙色、白橙)为信号1 接贴片1位、2位
④或网线(绿、白绿)为信号2 接贴片1位、2位
|
2. 固定接线

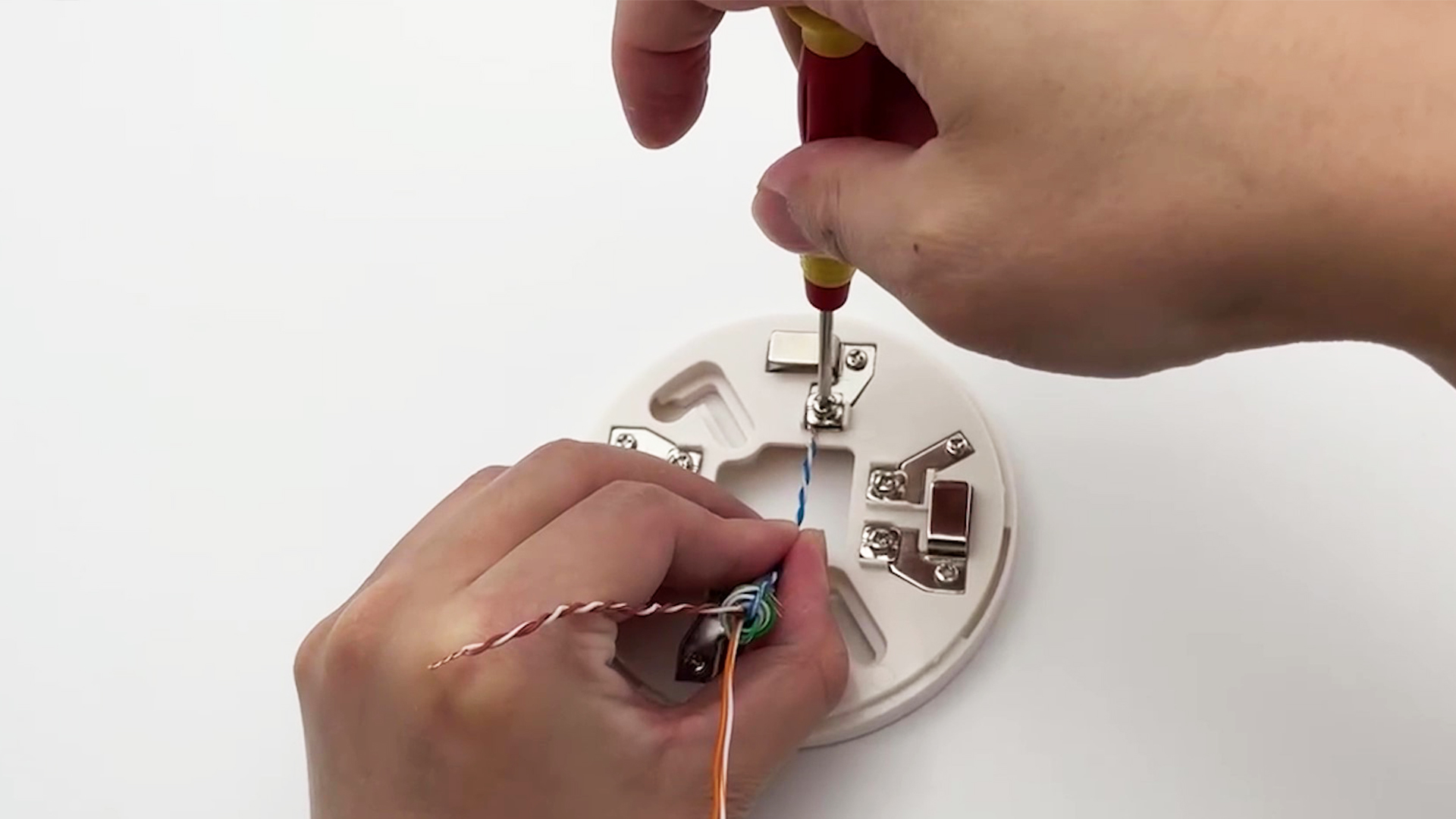

①用螺丝刀逆时针旋松，将线插入贴片间，顺时针紧固螺丝，即固定接线

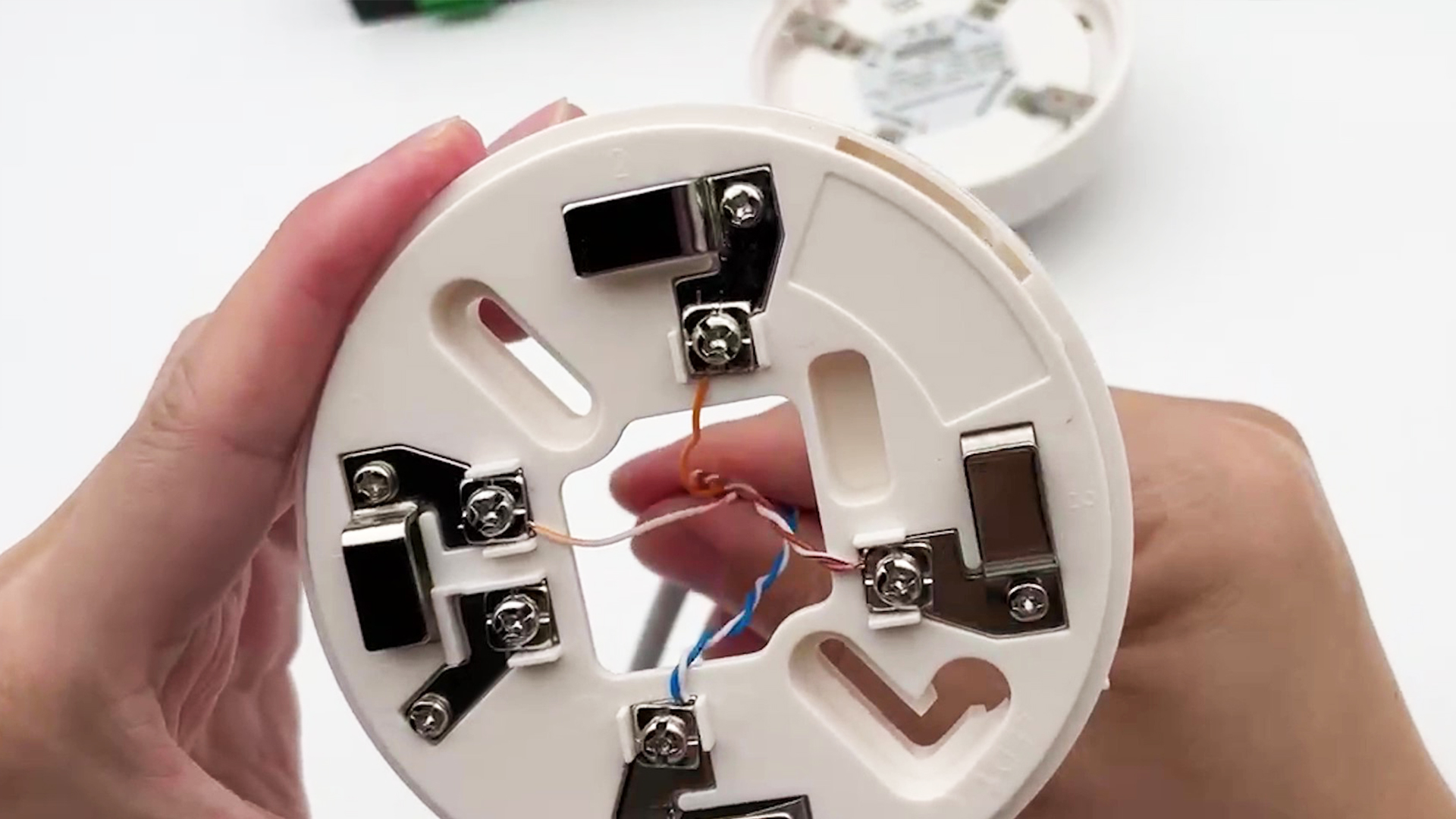

②全部固定接线后，轻拉接线，确保接线固定到位
|
③接线完成后，底座顺时针旋紧
|
