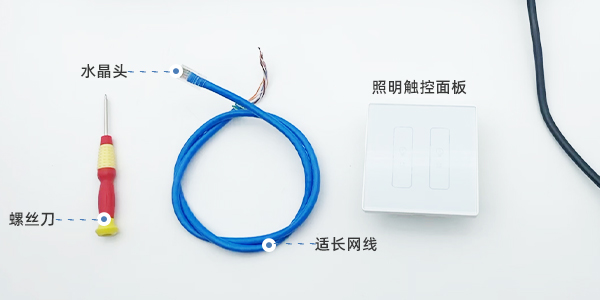

一. 网线一端卡水晶头
标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：

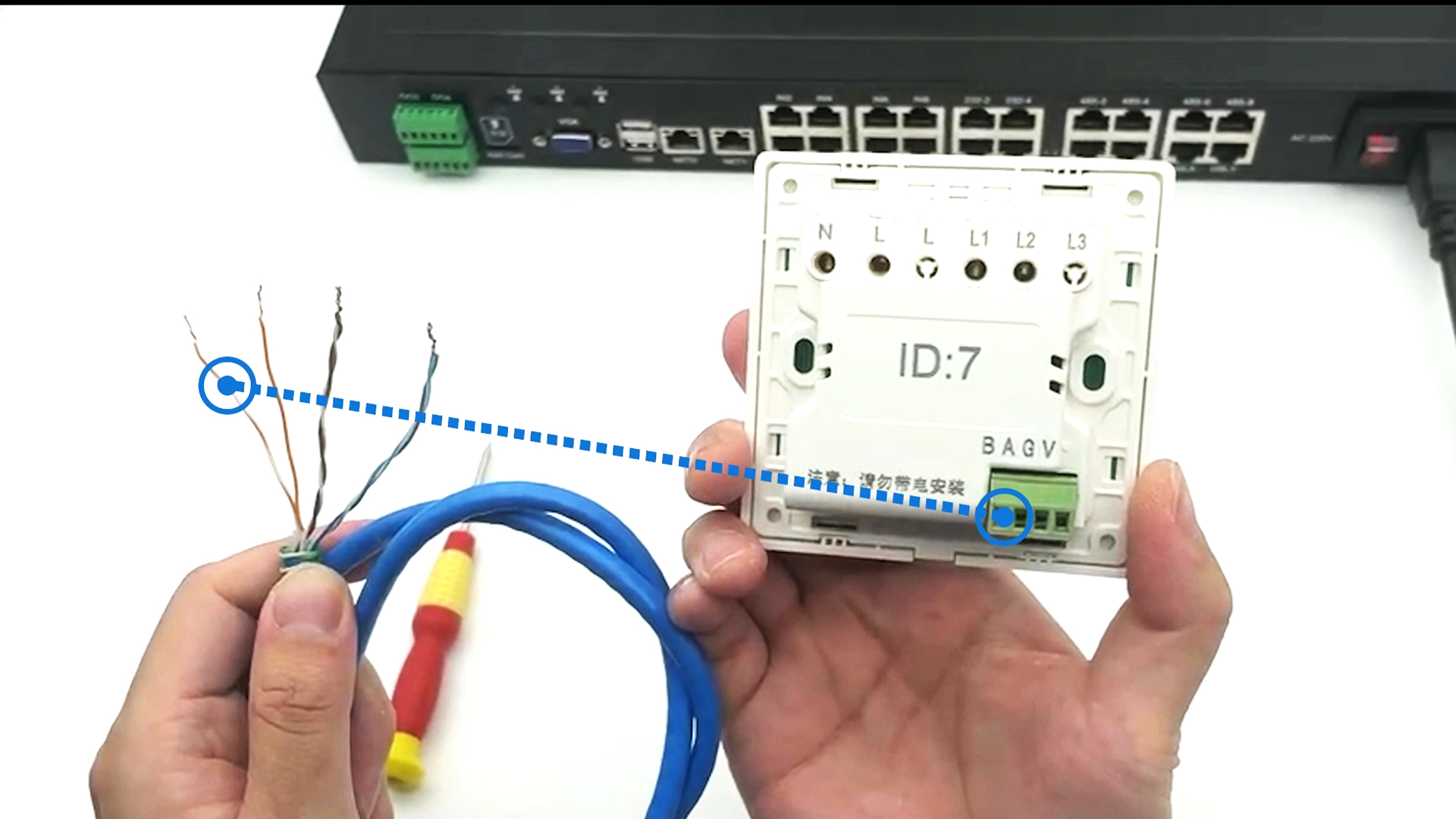

二. 网线另一端接设备端子

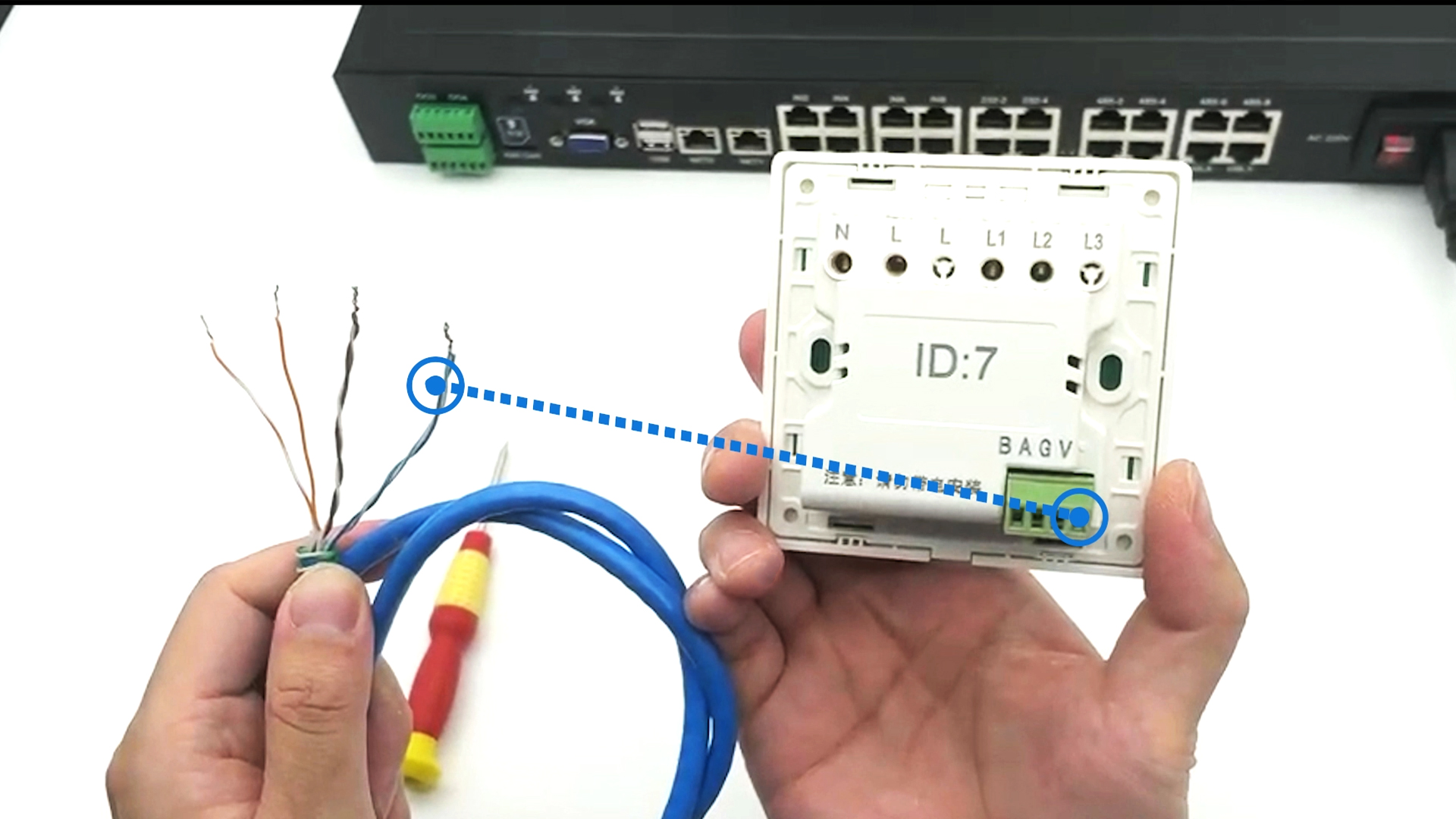

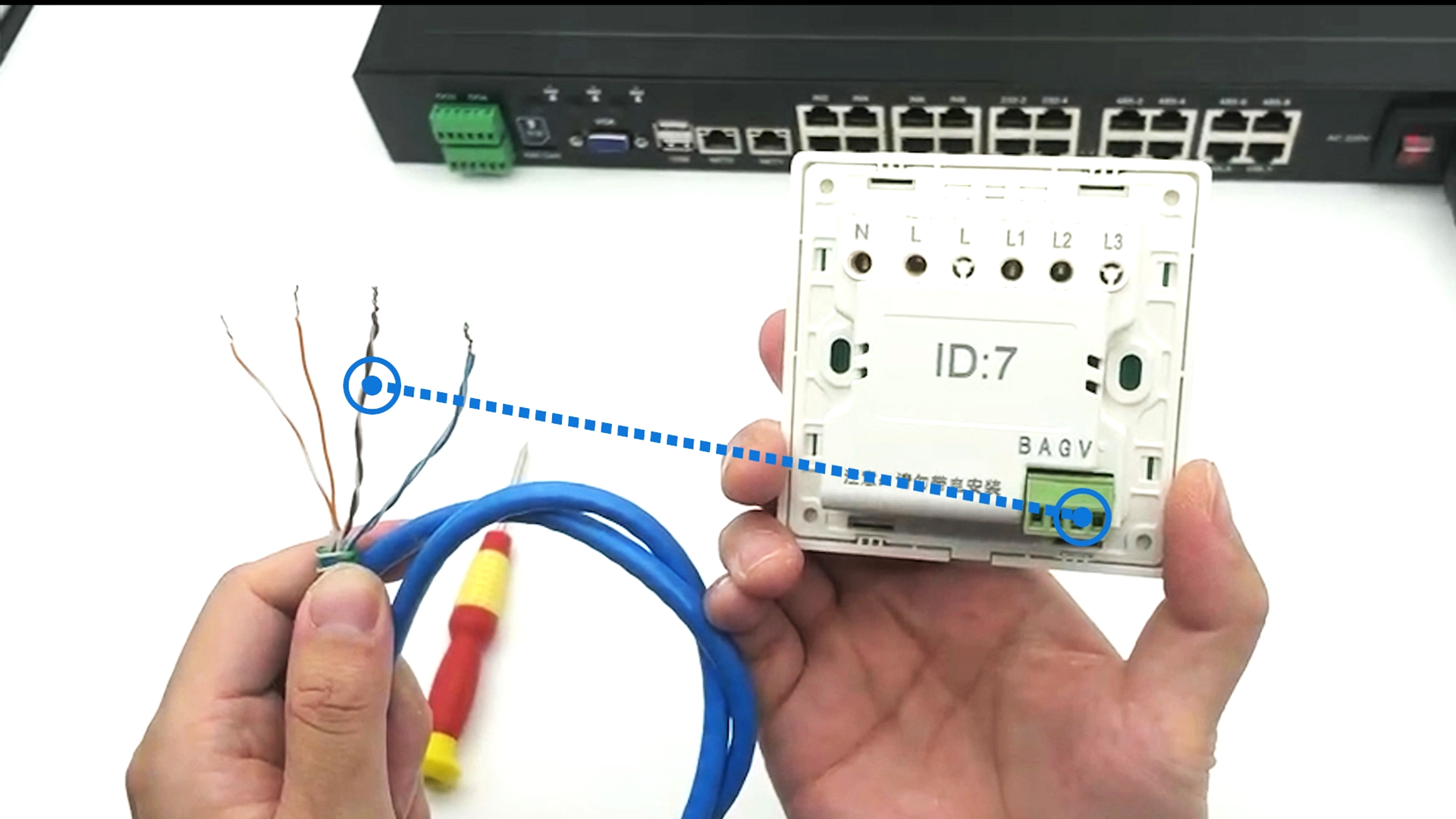

1. 接线说明
①网线(蓝+白蓝)为电源正(+) 接V端口
②网线(棕+白棕)为电源负(-) 接G端口
|
③网线(橙色)为信号A 接A端口
④网线(白橙)为信号B 接B端口
|

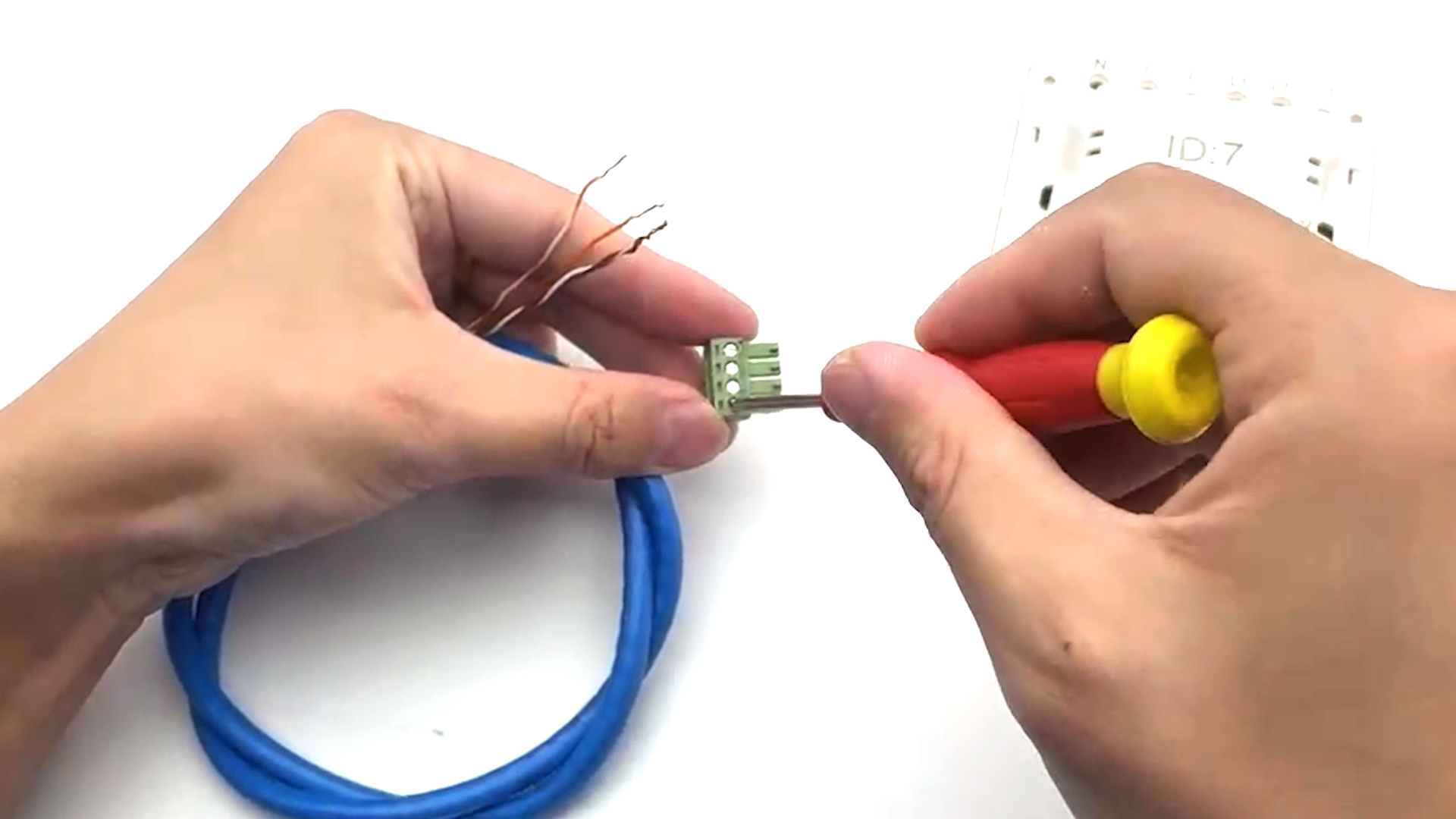

2. 固定接线

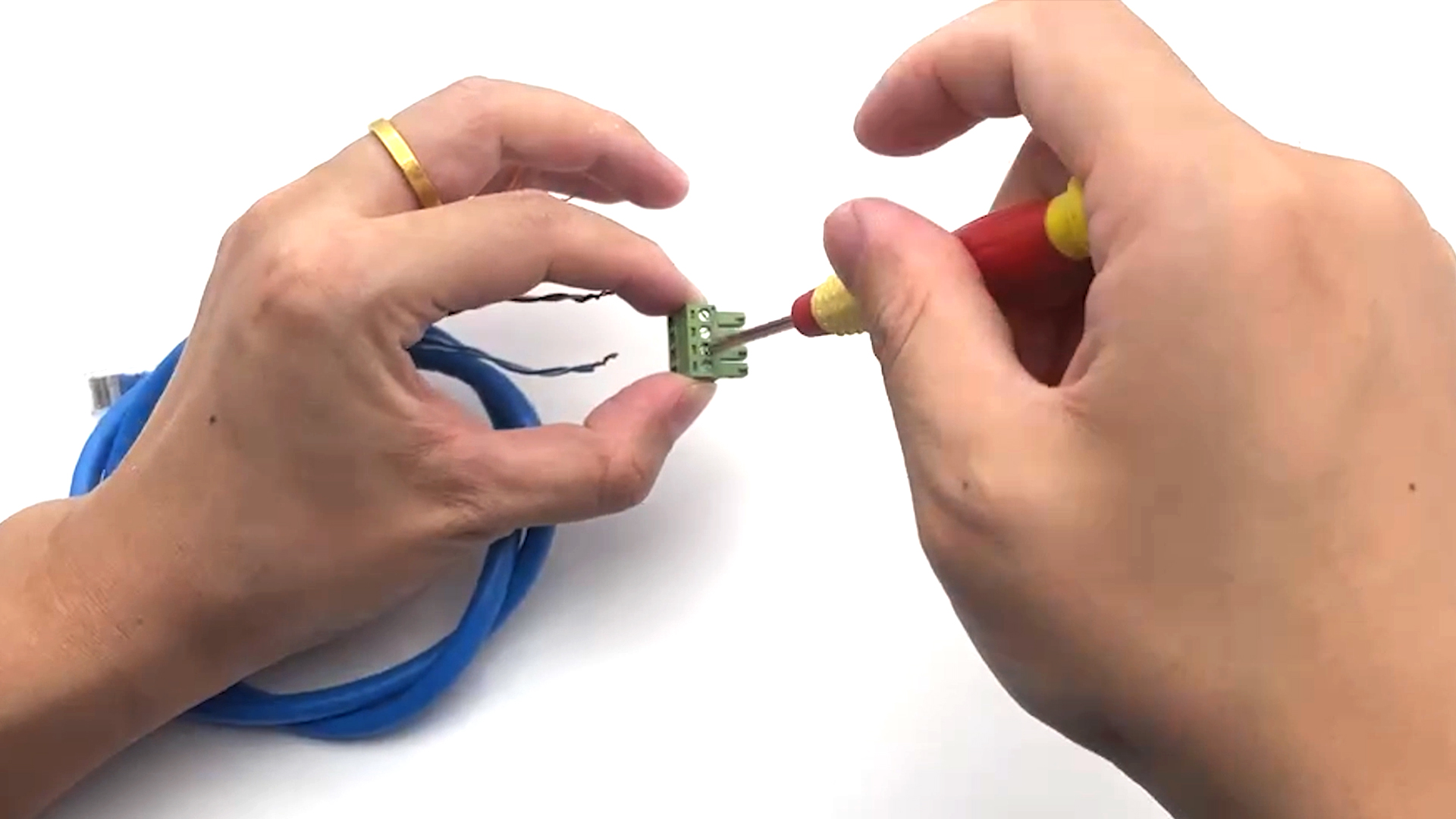

①请拿下端子，用螺丝刀逆时针旋松

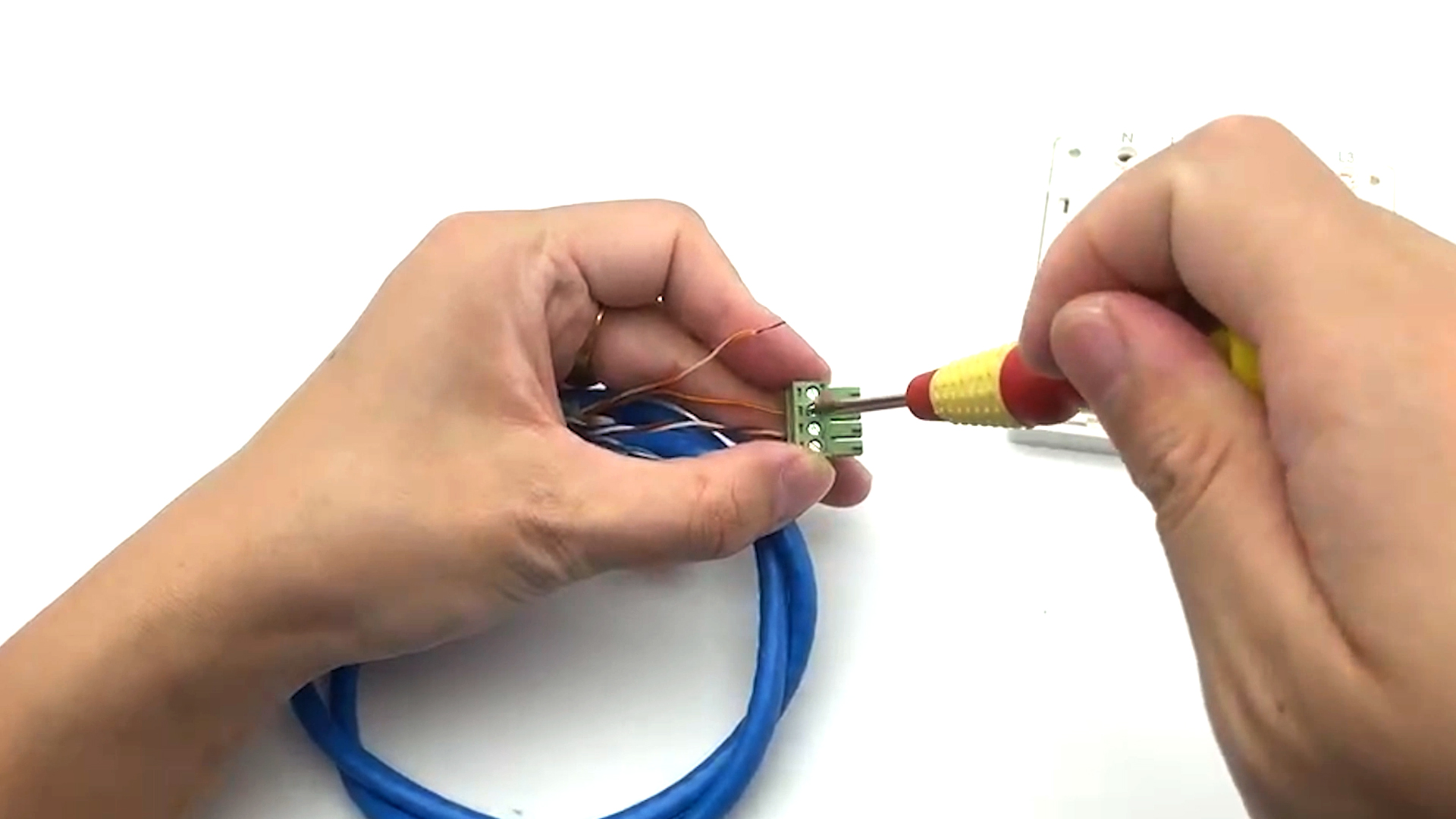

②将线插入端口孔内，顺时针紧固螺丝，即固定接线
|
③4线端口接完，轻拉接线端，确保接线固定到位
|

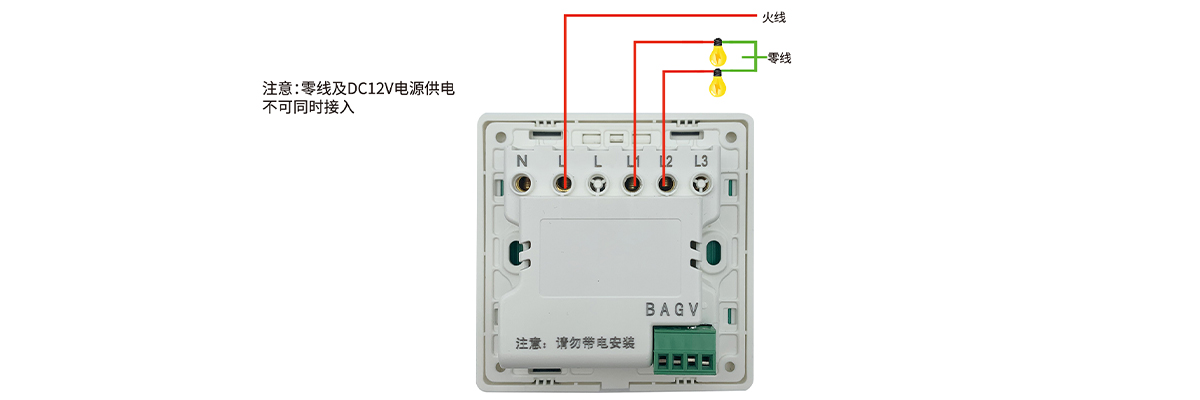

开关面板电路接线图说明
注意：零线及12V电源供电不可同时接入，L端口火线输入，L1、L2端口火线输出，设备零线输入
操作说明

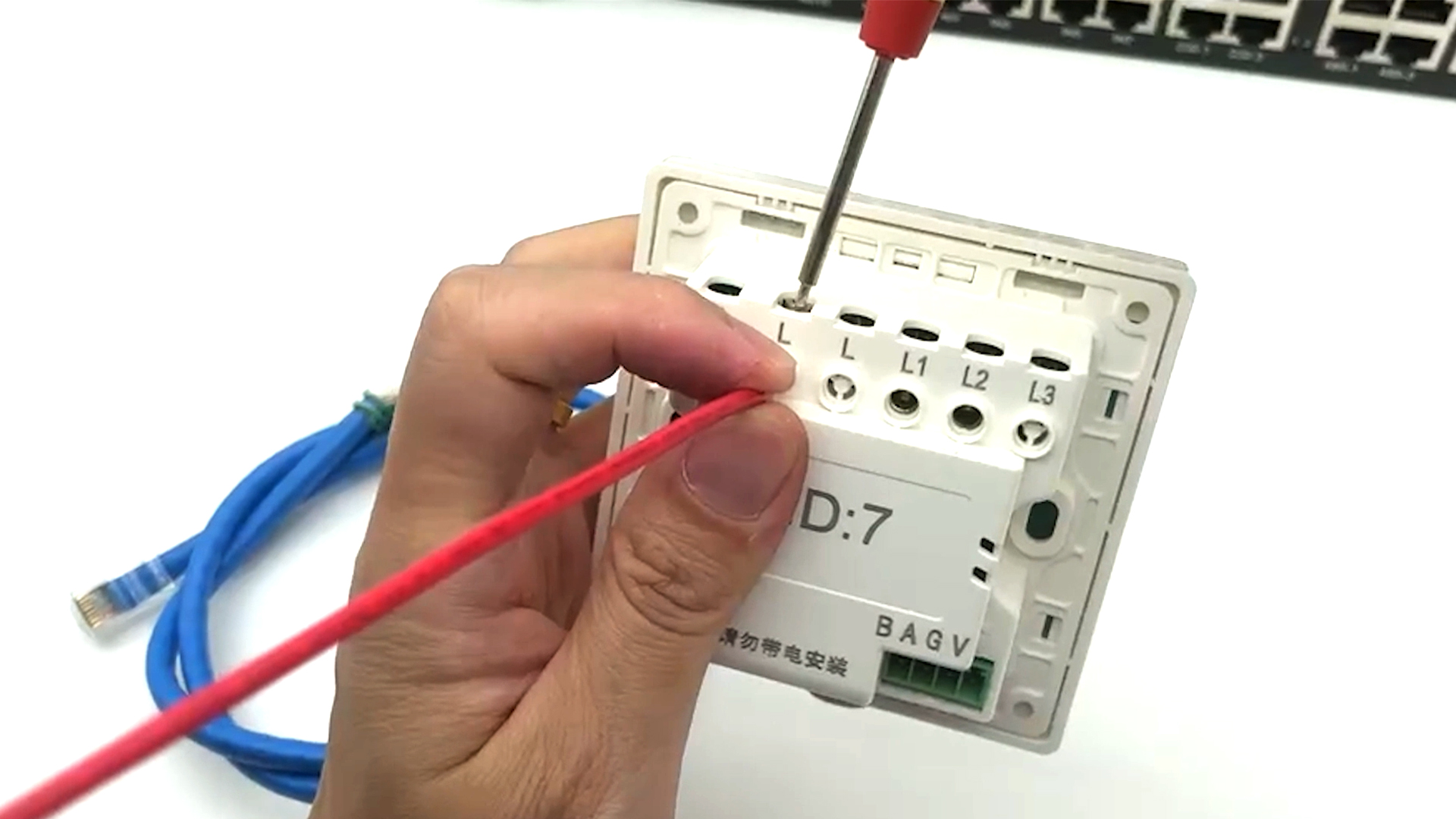

①用红色线代表火线，把线插入L端口内，顺时针紧固螺丝，即固定接线

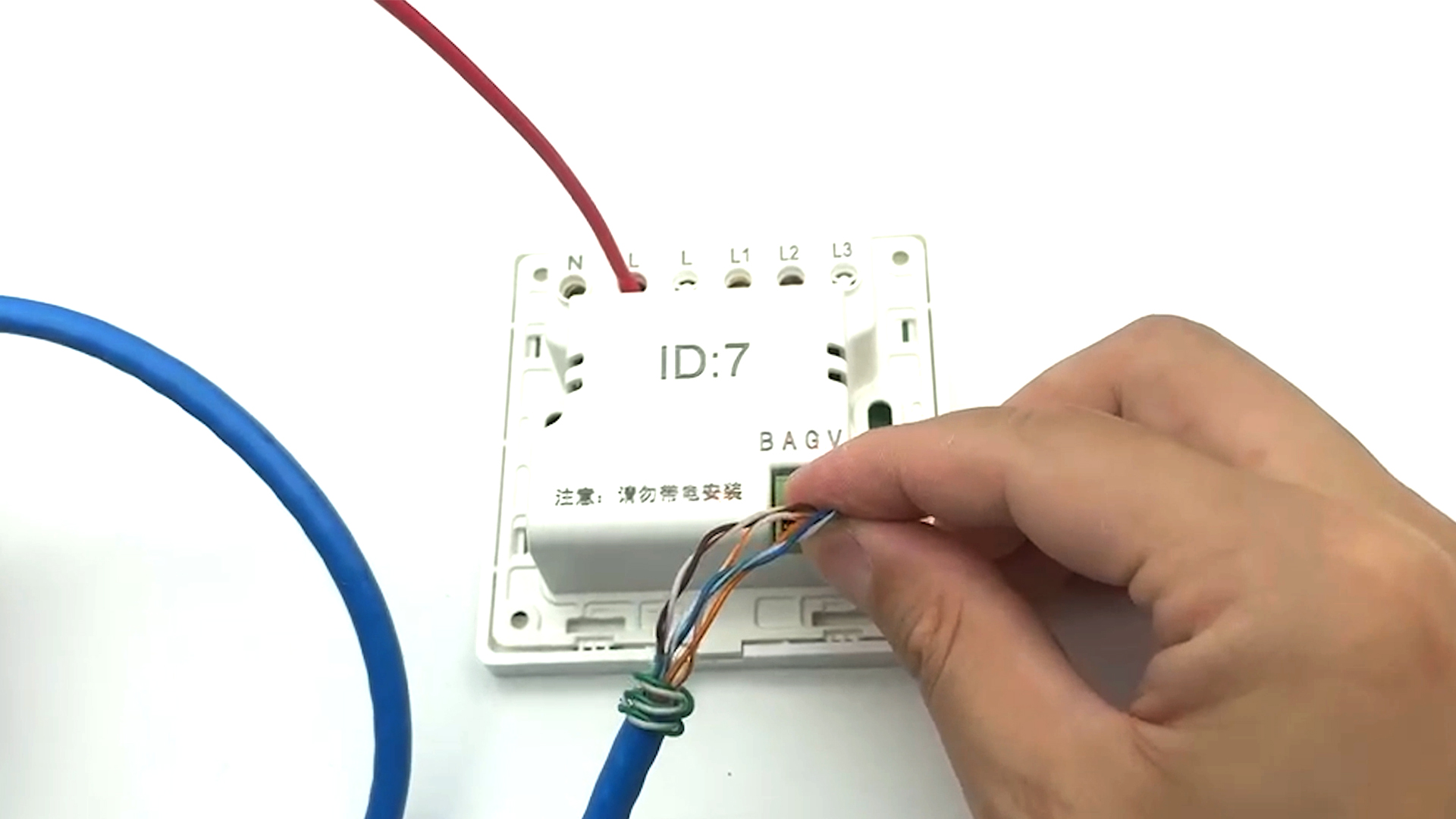

②电路接完，请把接好的线路端子，插入面板对应接口
|
