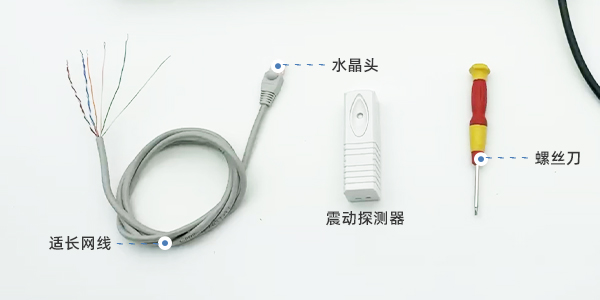

一. 网线一端卡水晶头

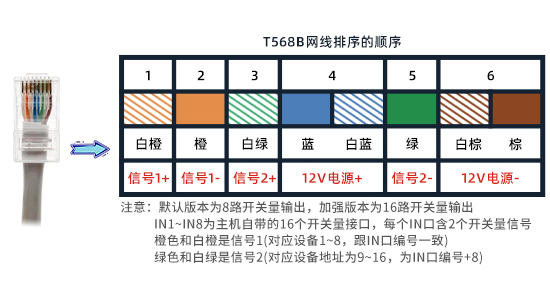

①标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，如图所示，将水晶头与网线一端卡好

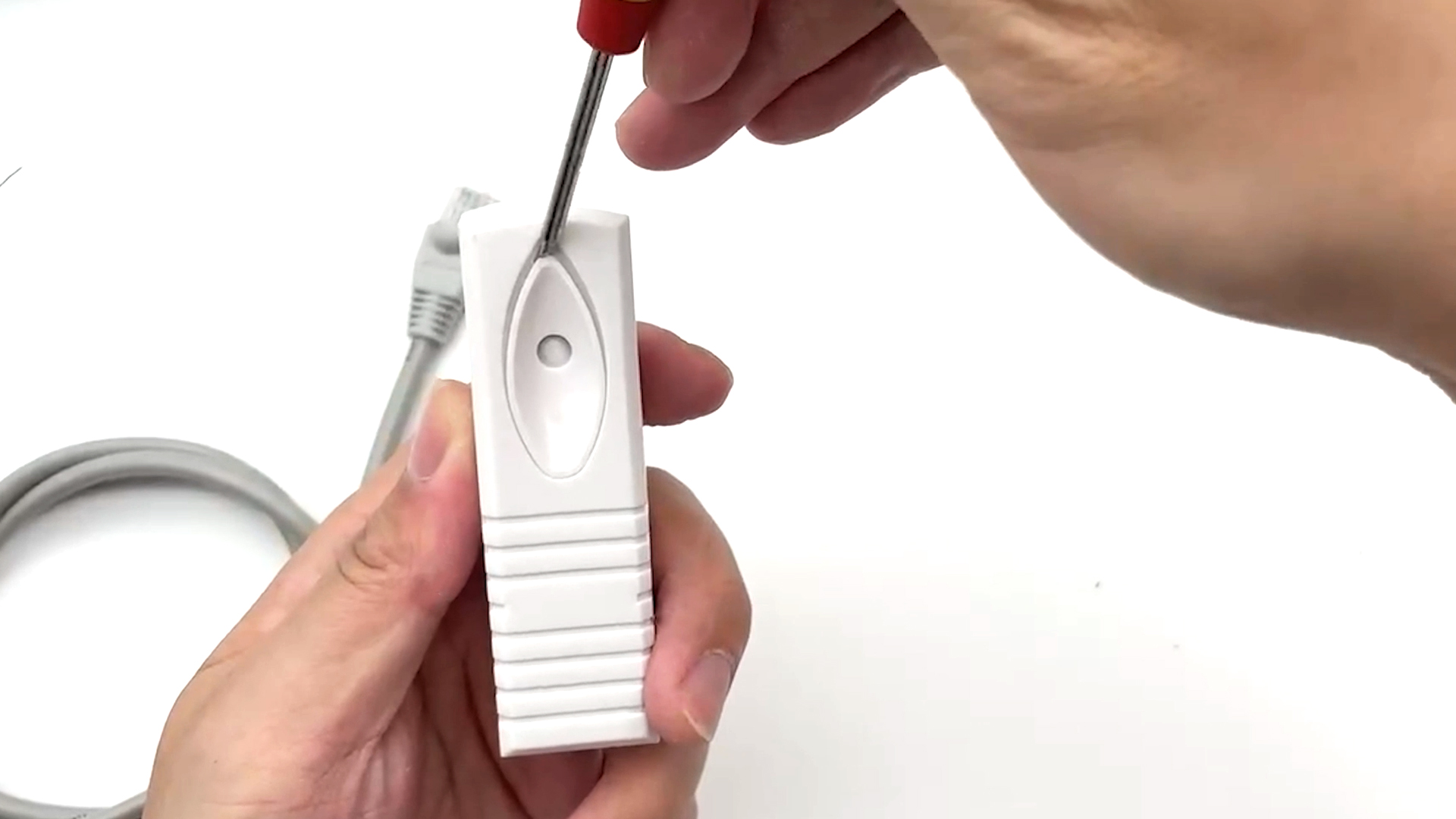

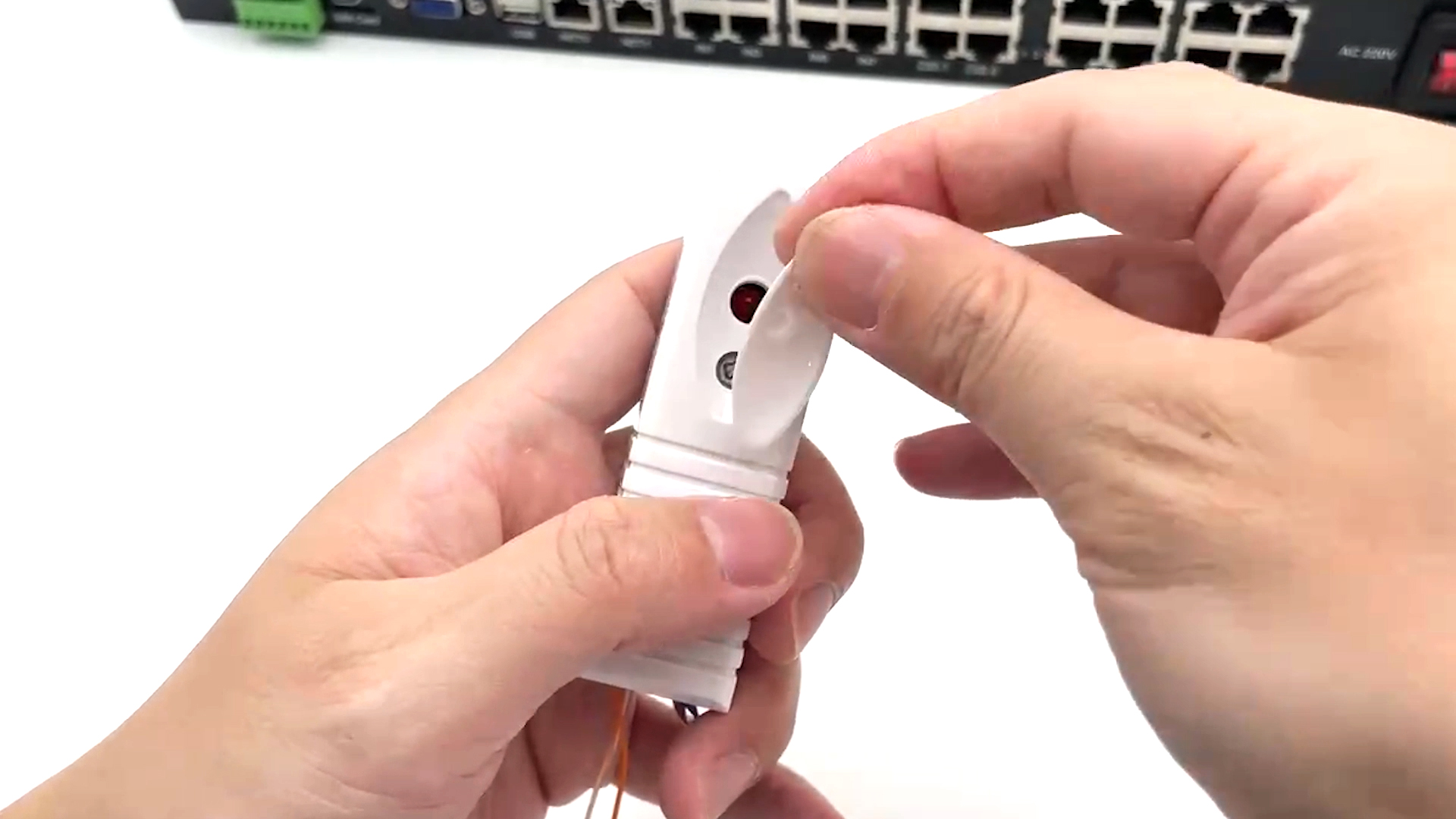

②用螺丝刀插入椭圆盖子下方，向上撬起，取下椭圆盖子
|

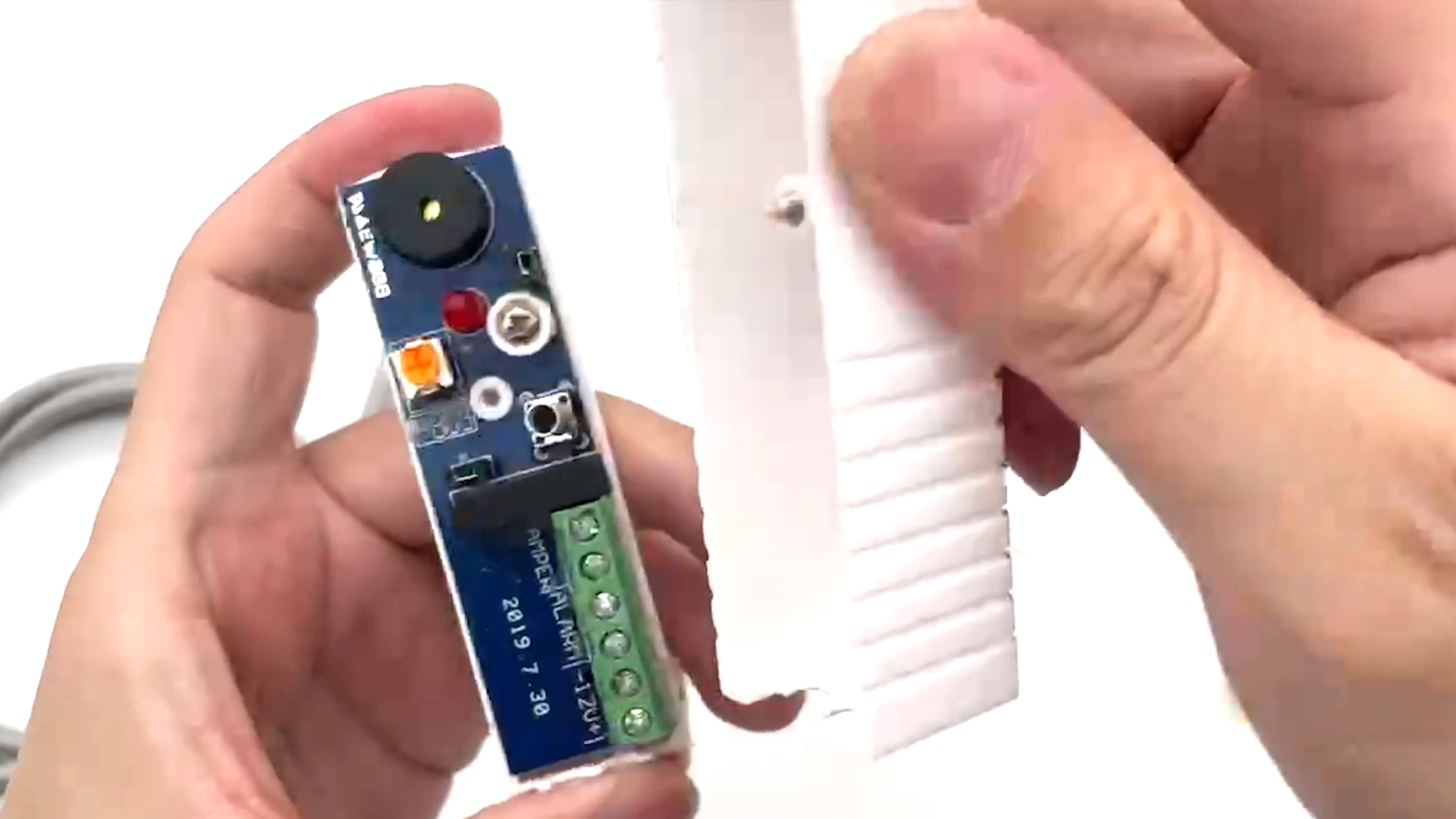

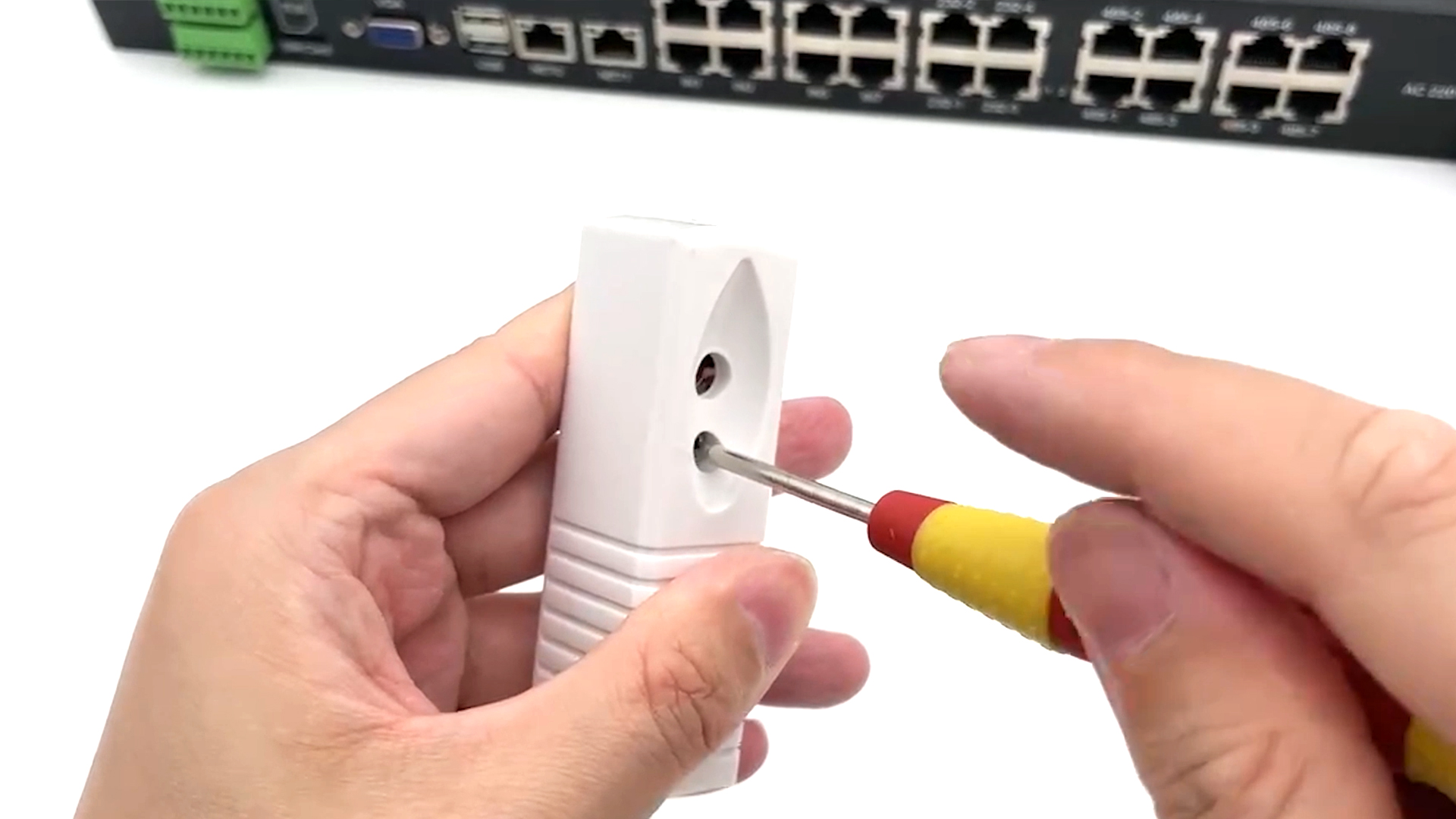

③将螺丝旋开
④取下上盖
|
二. 网线另一端接设备端子

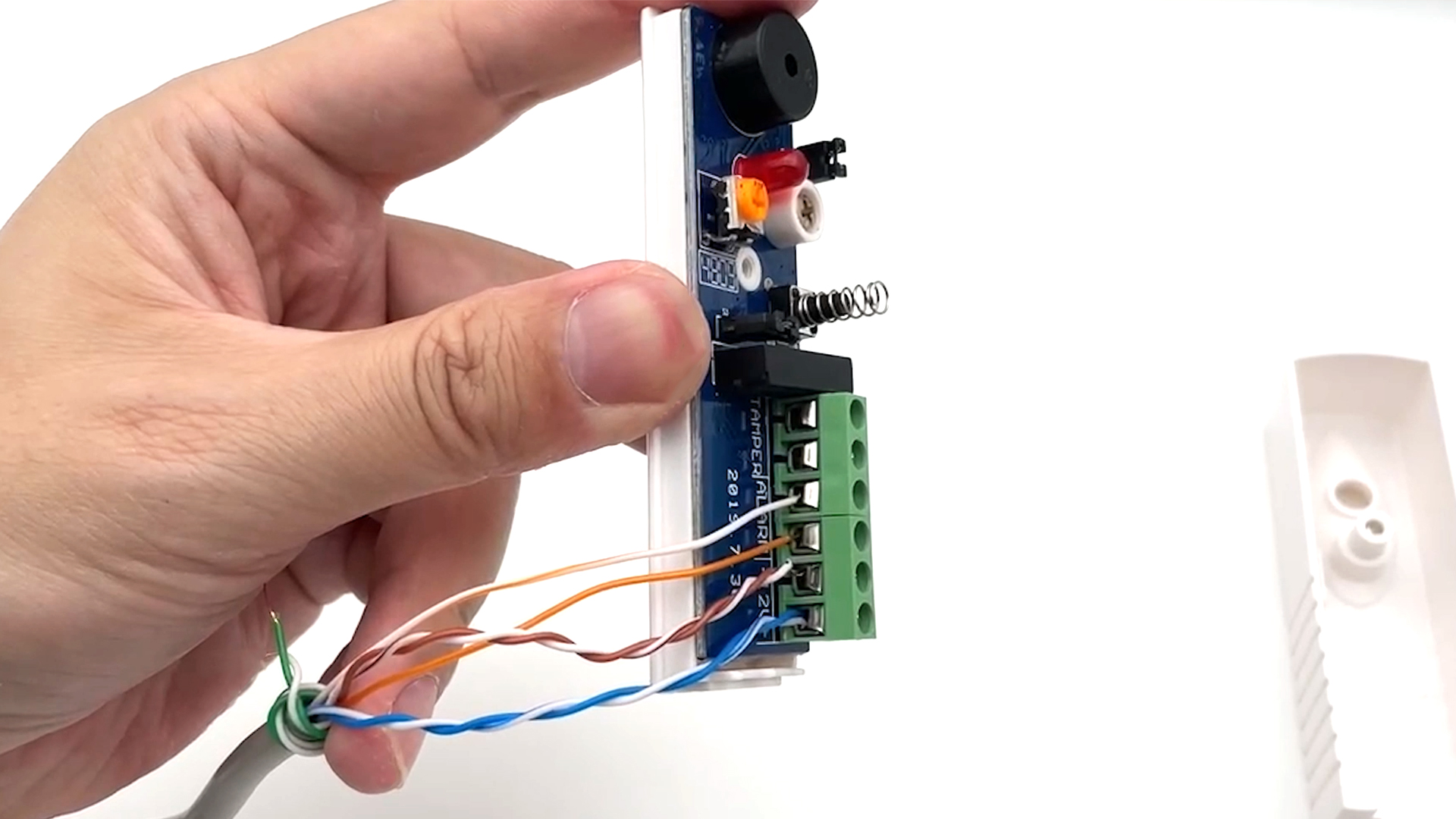

1. 接线说明

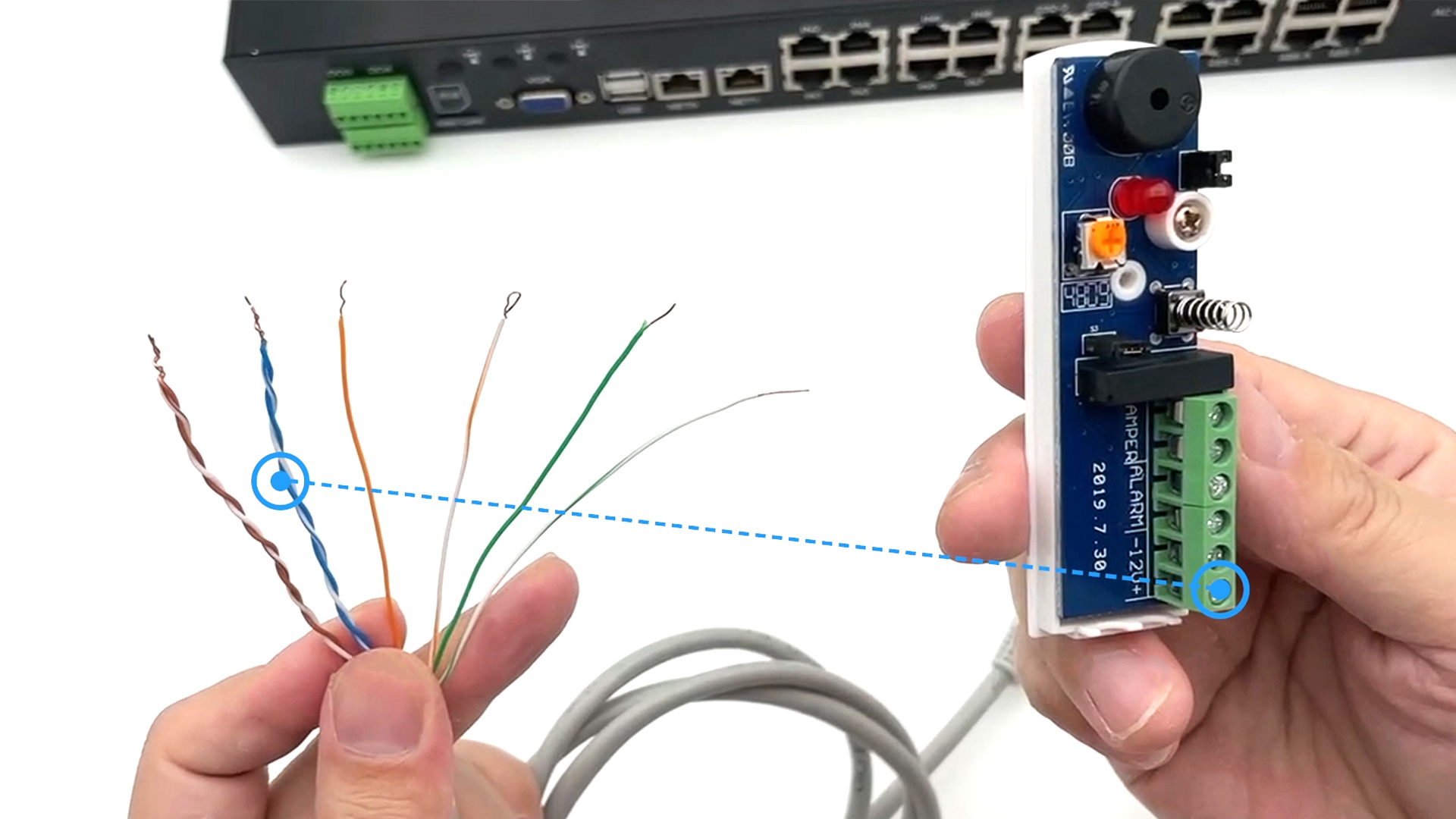

①网线(蓝+白蓝)为电源正(+) 接+12V端口
②网线(棕+白棕)为电源负(-) 接-12V端口
|

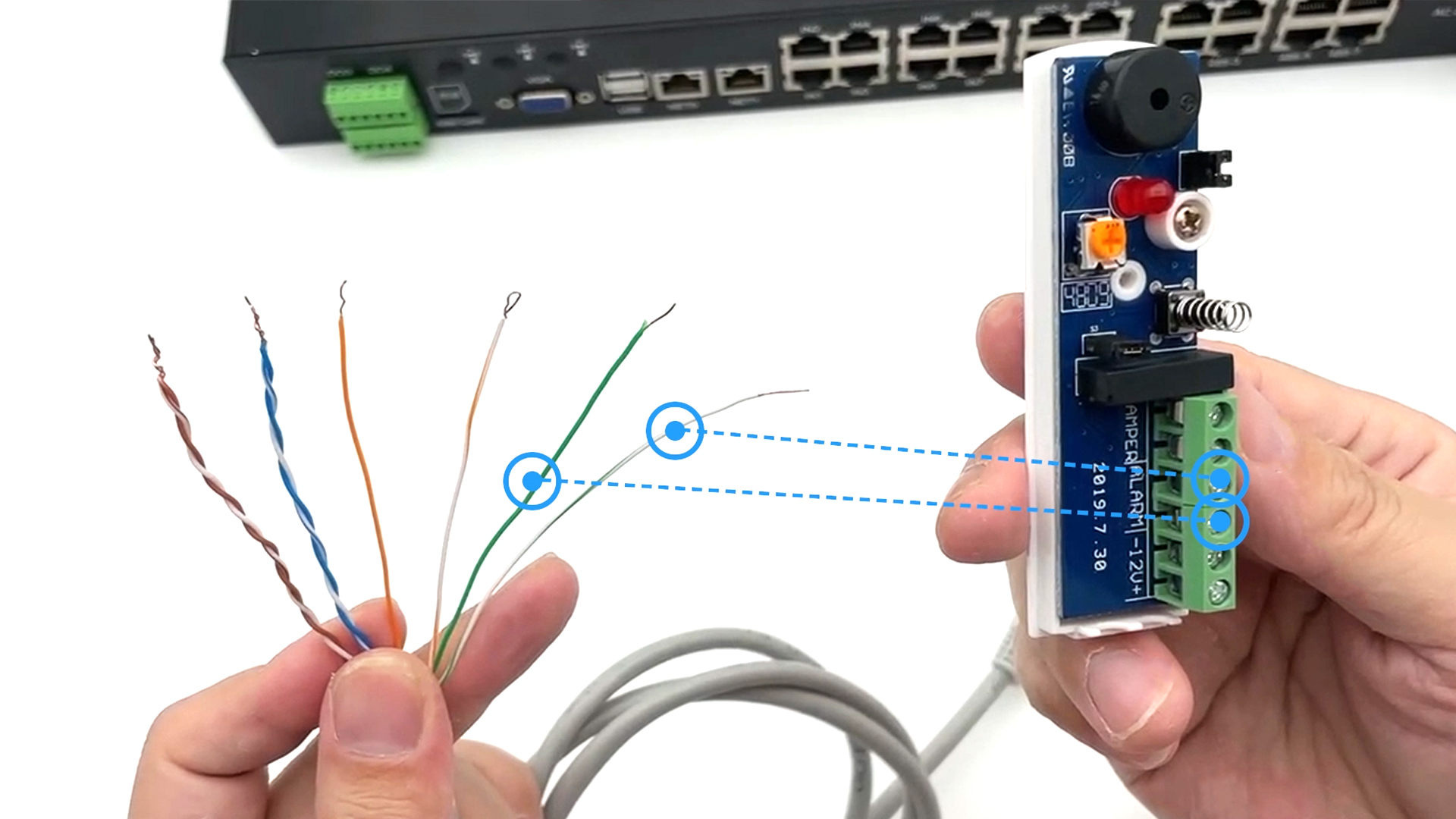

③网线(橙色、白橙)为信号1 接ALARM端口
④或网线(绿色、白绿)为信号2 接ALARM端口
|
2. 固定接线

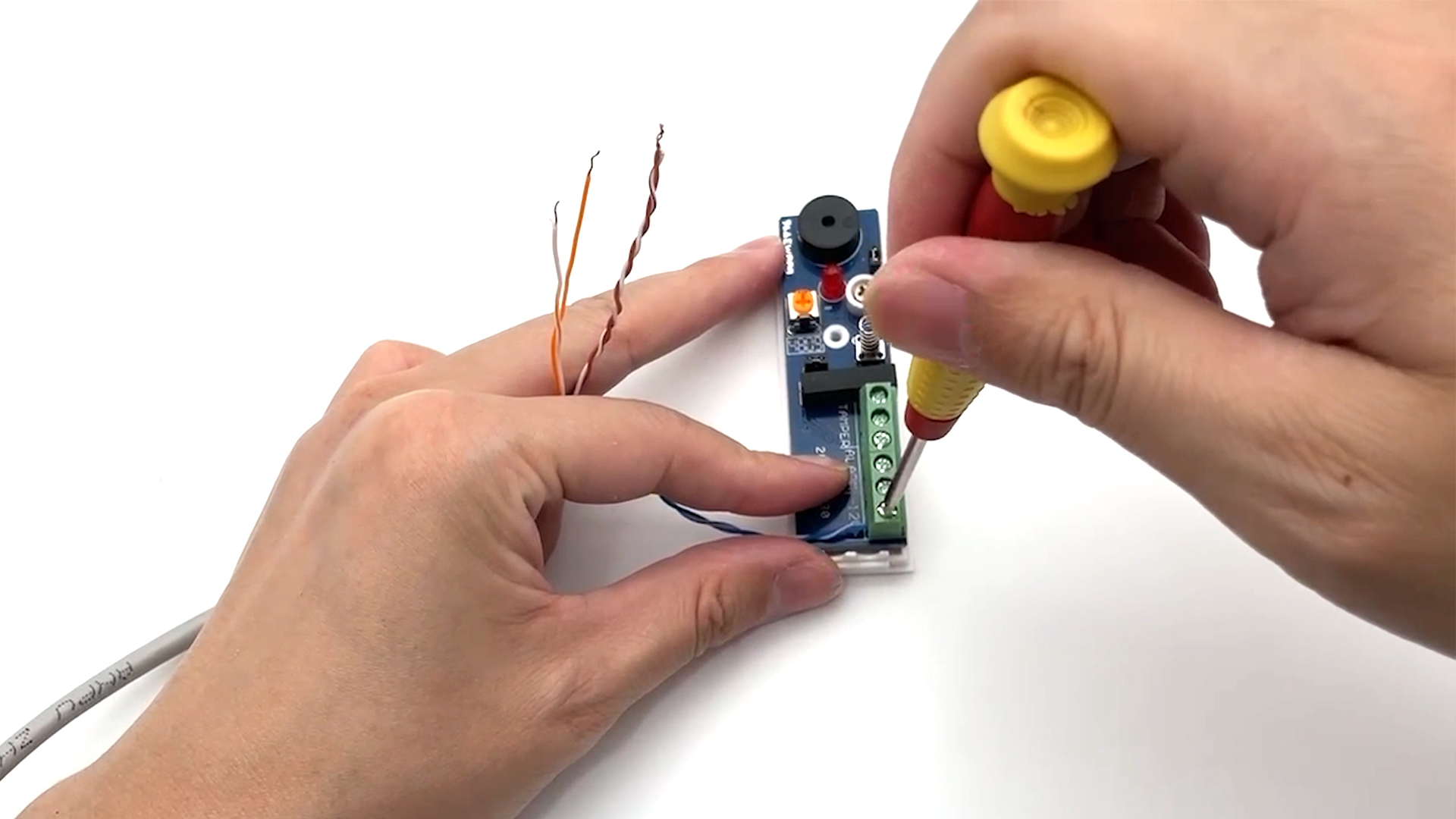

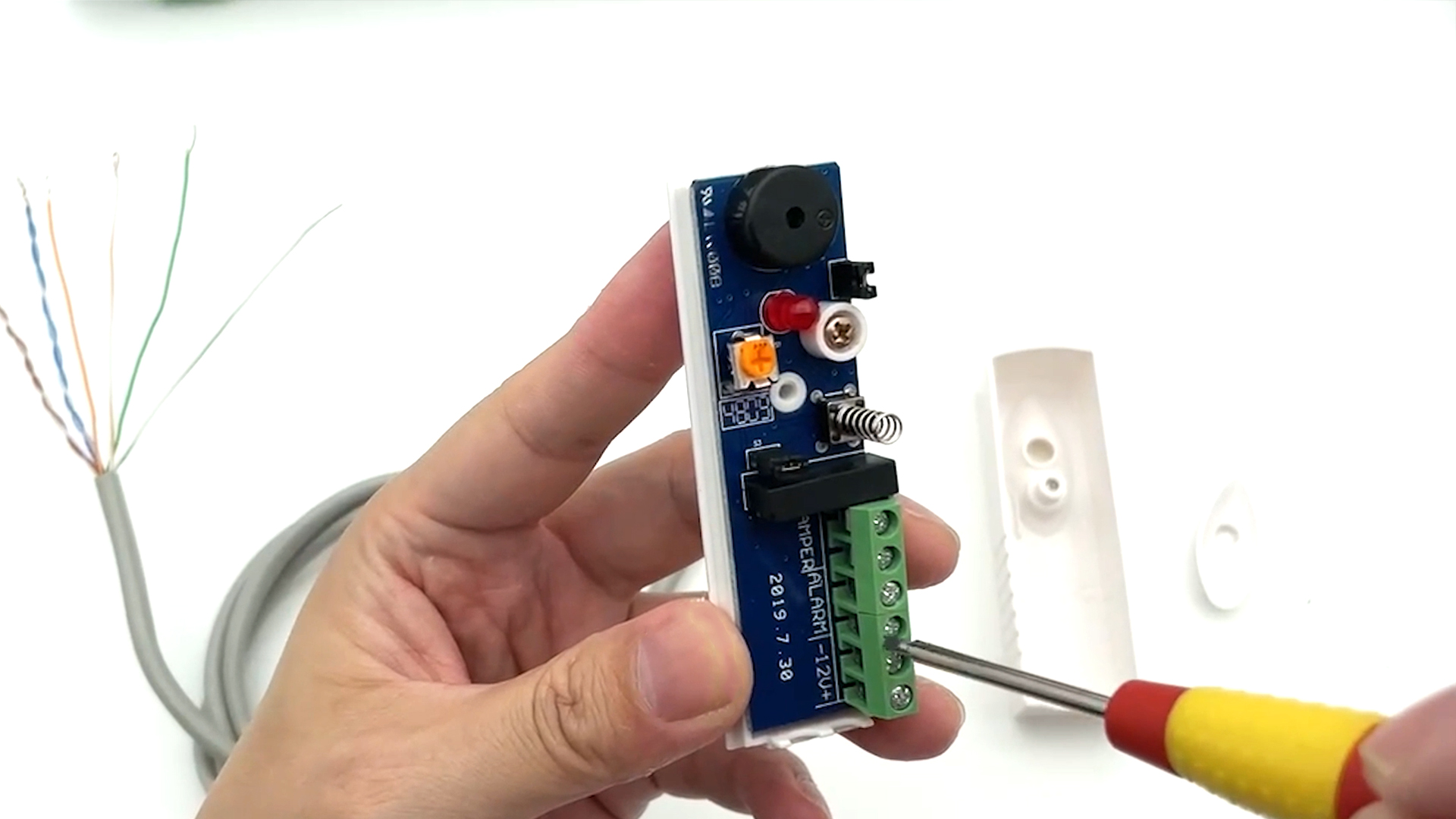

①用螺丝刀逆时针旋松
②将线插入端口，顺时针紧固螺丝，即固定接线
|
③全部固定接线后，拿起上盖

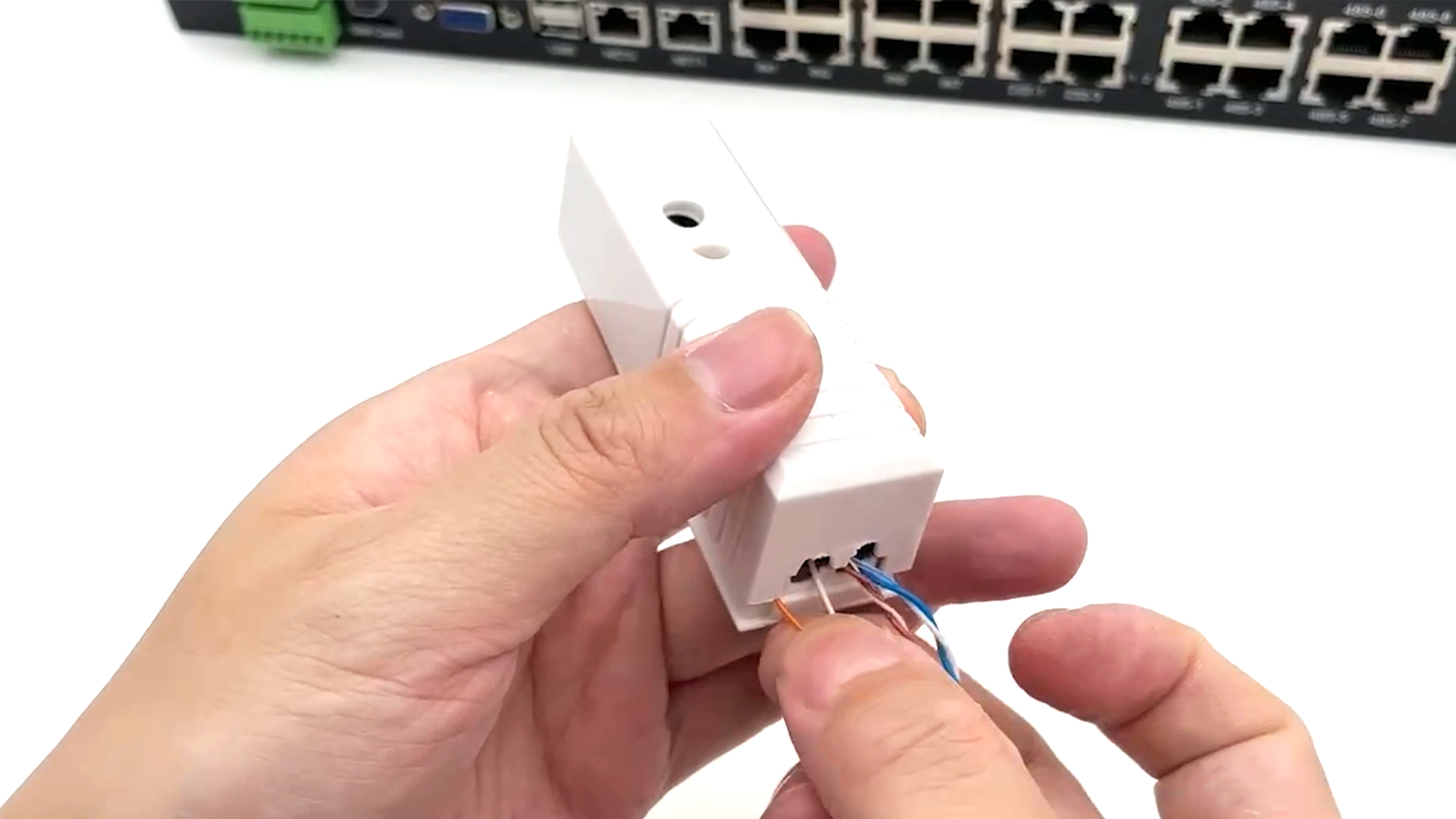

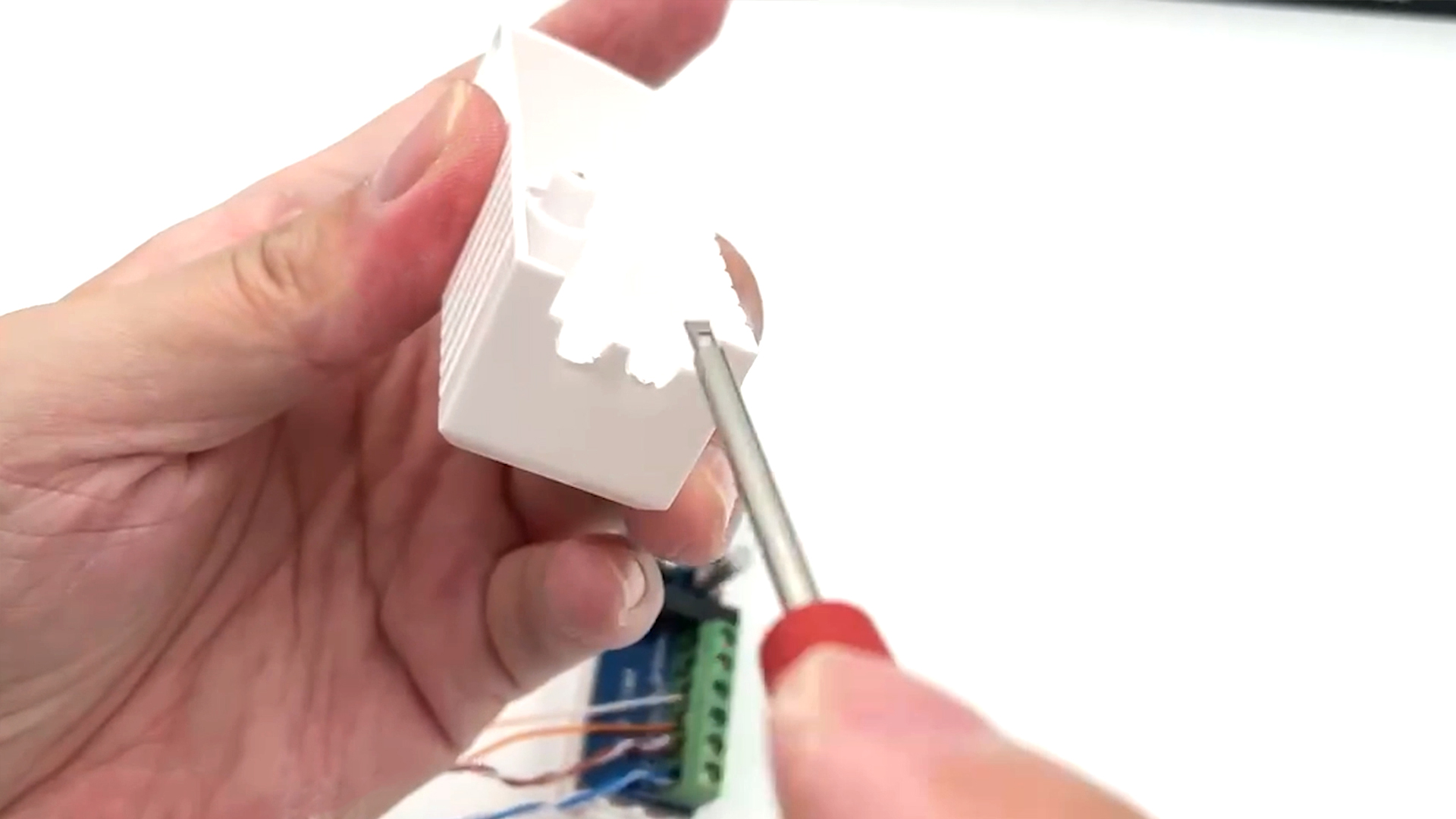

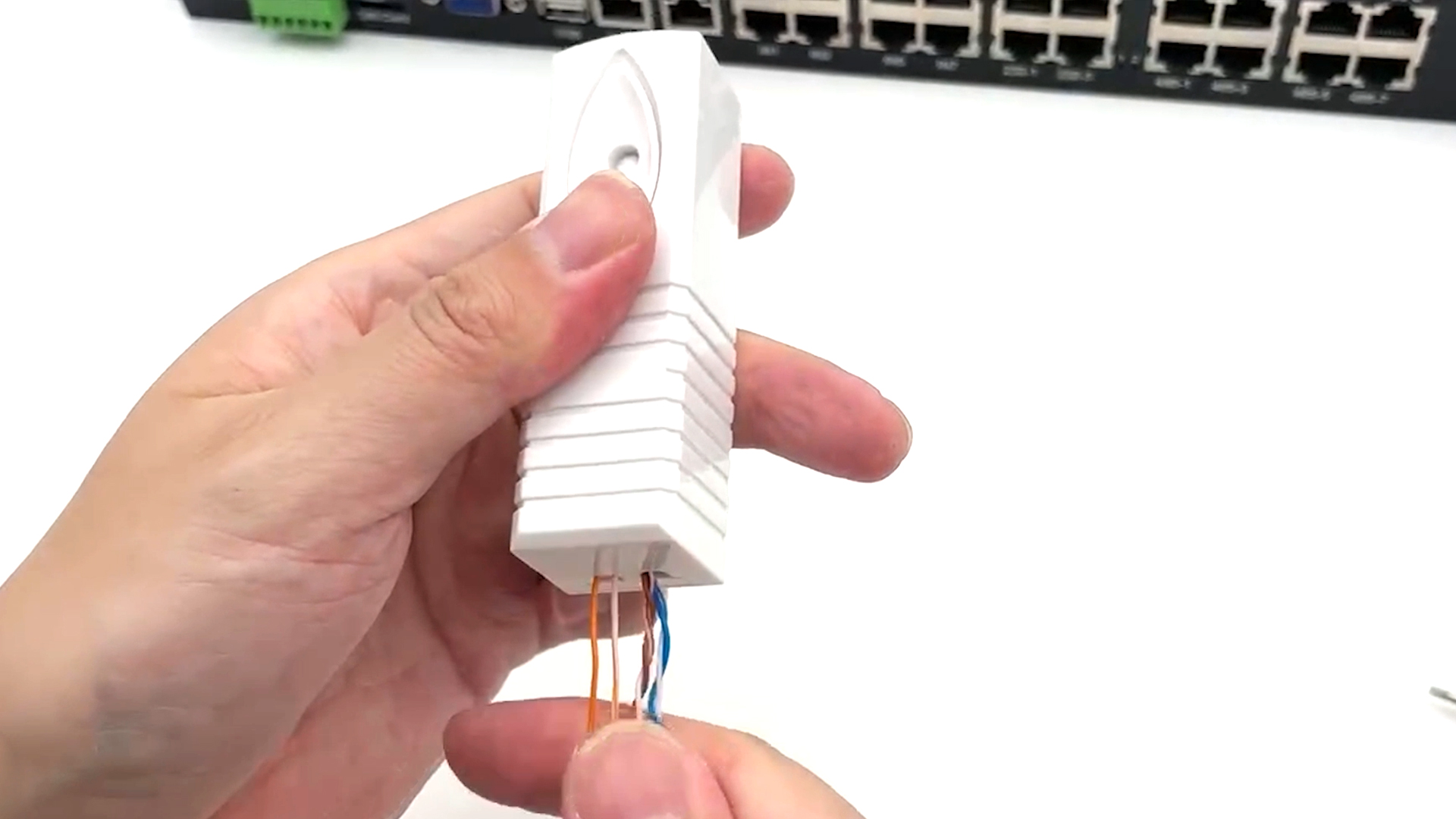

④用螺丝刀捅破网线出入口
|

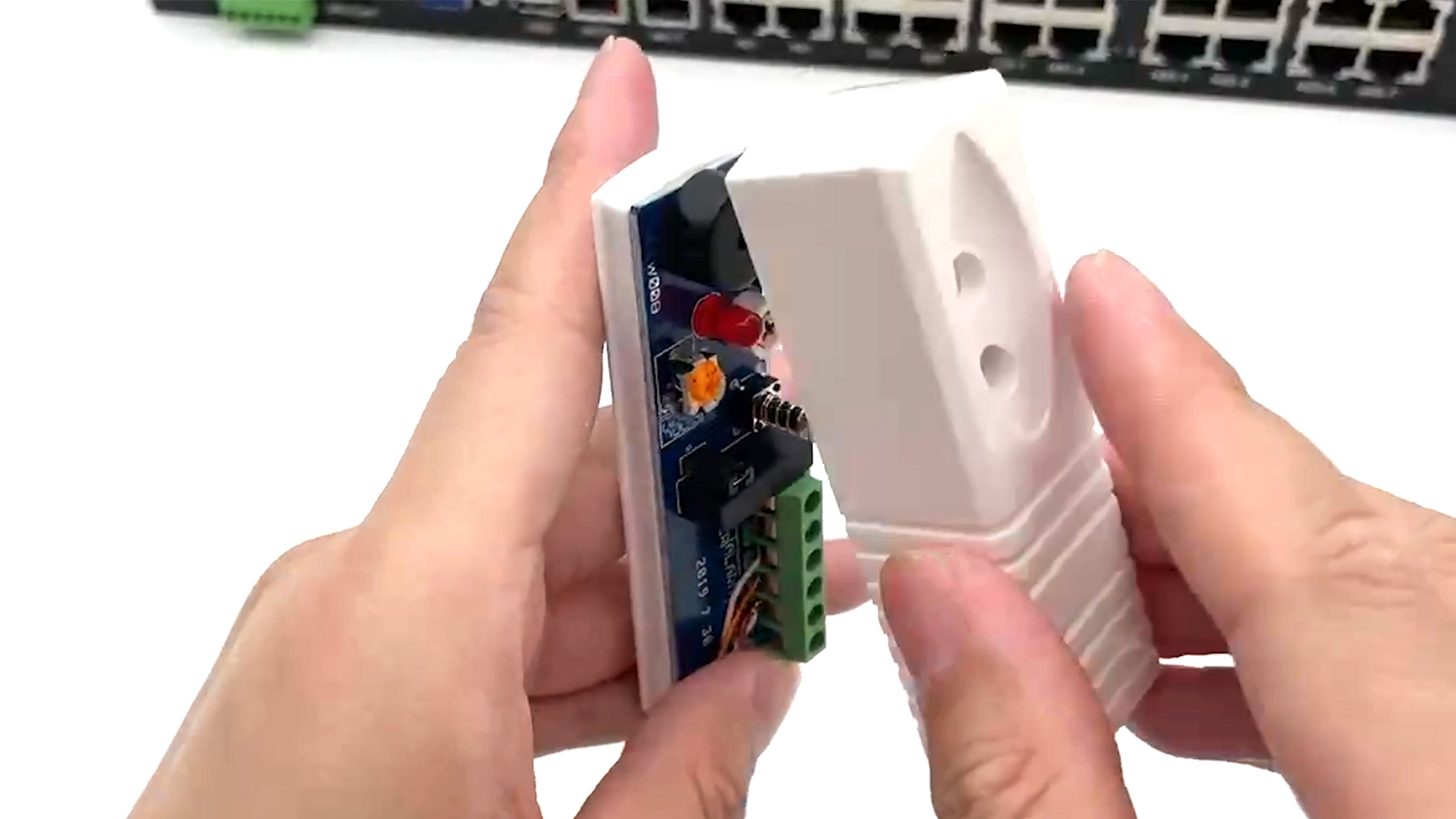

⑤将电路板按原方向装回
⑥整理下网线
|

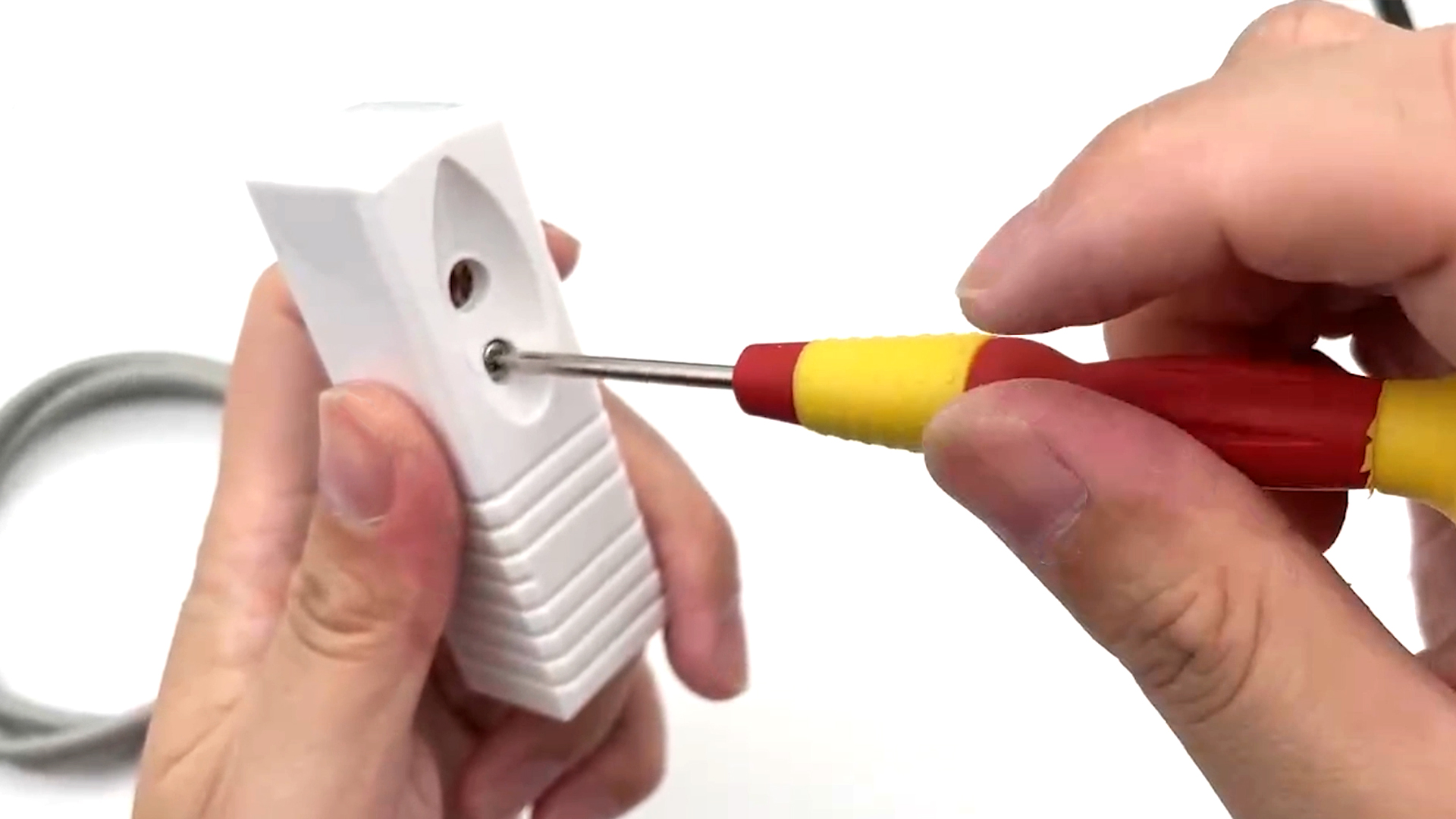

⑦用螺丝刀旋紧
⑧装回椭圆盖子
|
⑨轻拉接线，确保接线固定到位
|
