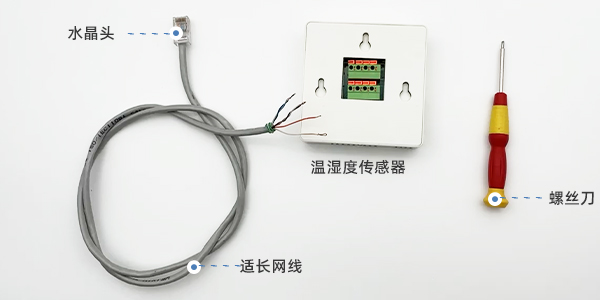

一. 网线一端卡水晶头
标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：
二. 网线另一端接设备端子

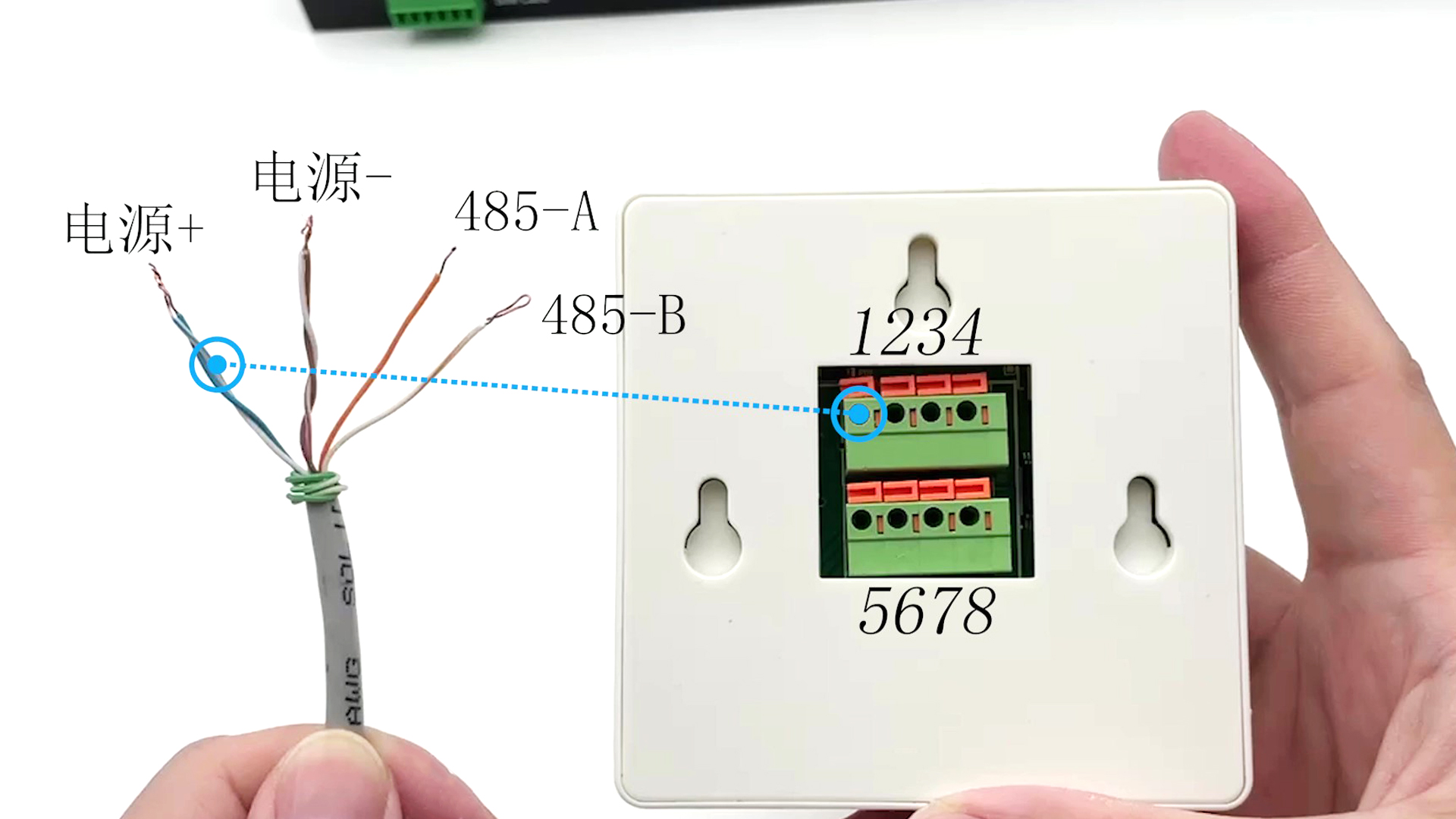

1. 接线说明
①网线(蓝+白蓝)为电源正(+) 接设备1端口
②网线(棕+白棕)为电源负(-) 接设备2端口
|
③网线(橙色)为信号A 接设备5端口
④网线(白橙)为信号B 接设备6端口
|
2. 接线设备端口

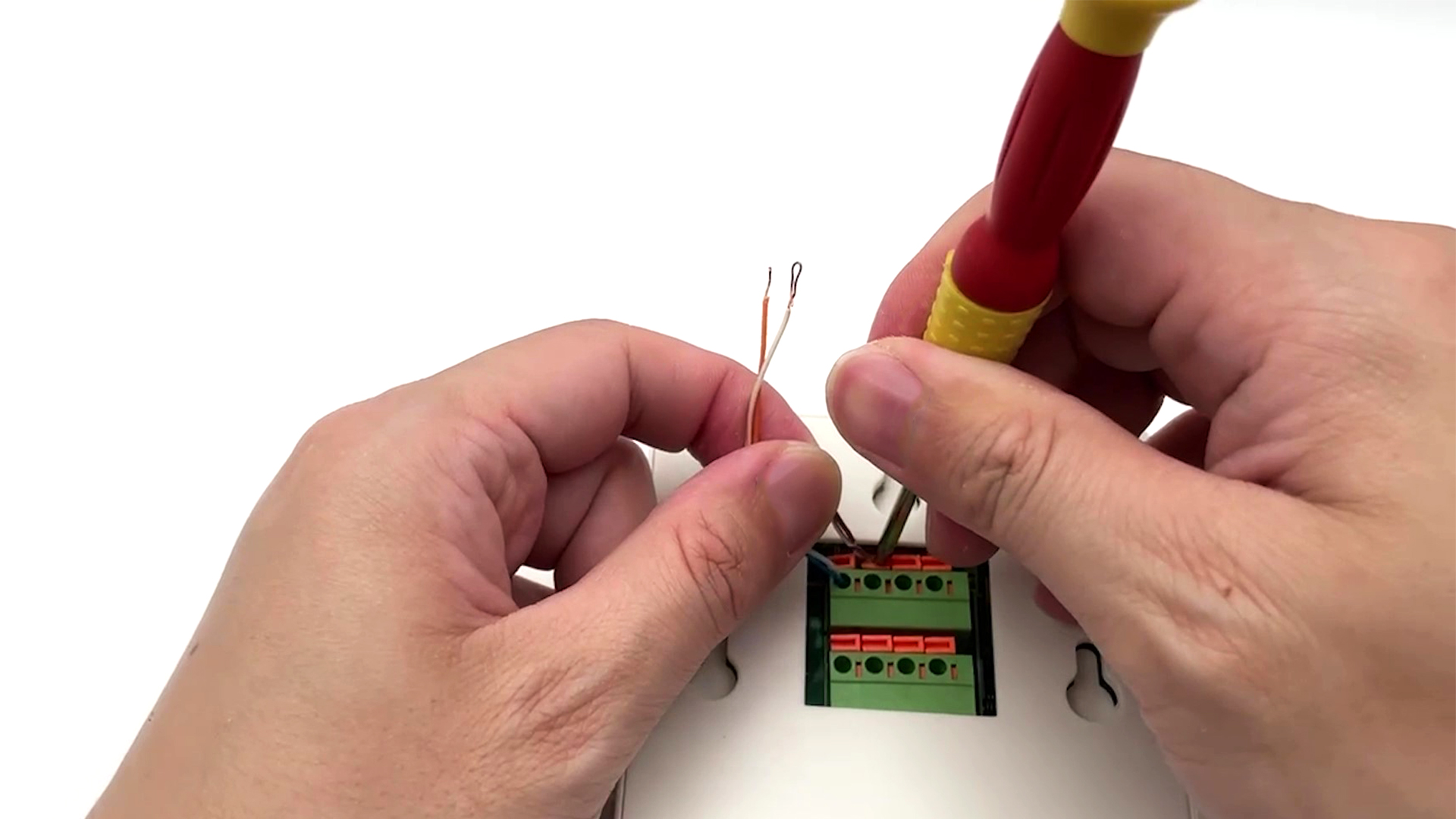

①只需用一字螺丝刀压下黄色弹簧块，将线插入端口孔内，松开弹簧块即固定接线

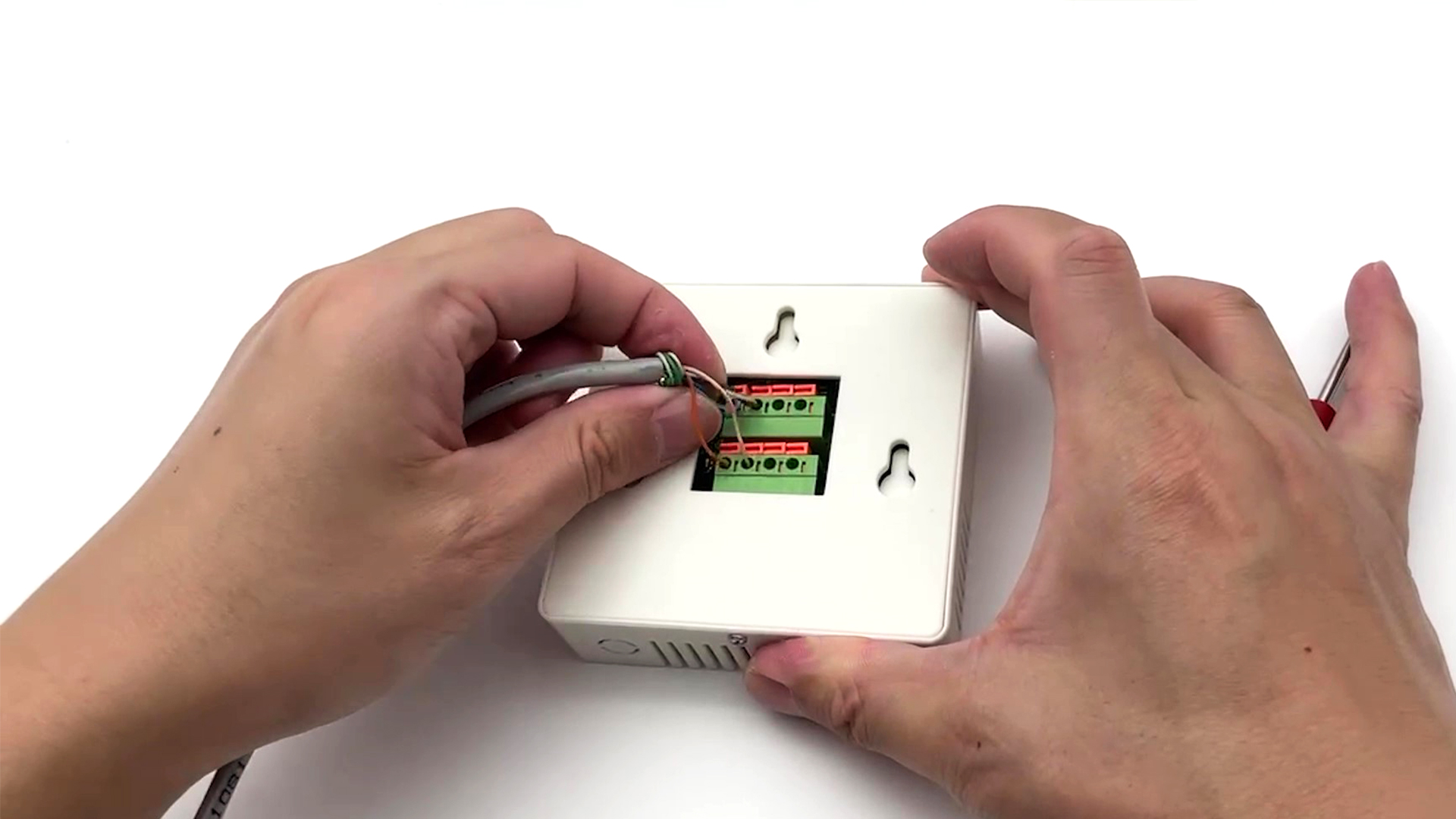

②4线端口接完，轻拉接线端子，确保接线固定到位
|
