第一条网线一端卡水晶头
标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：
第一条网线

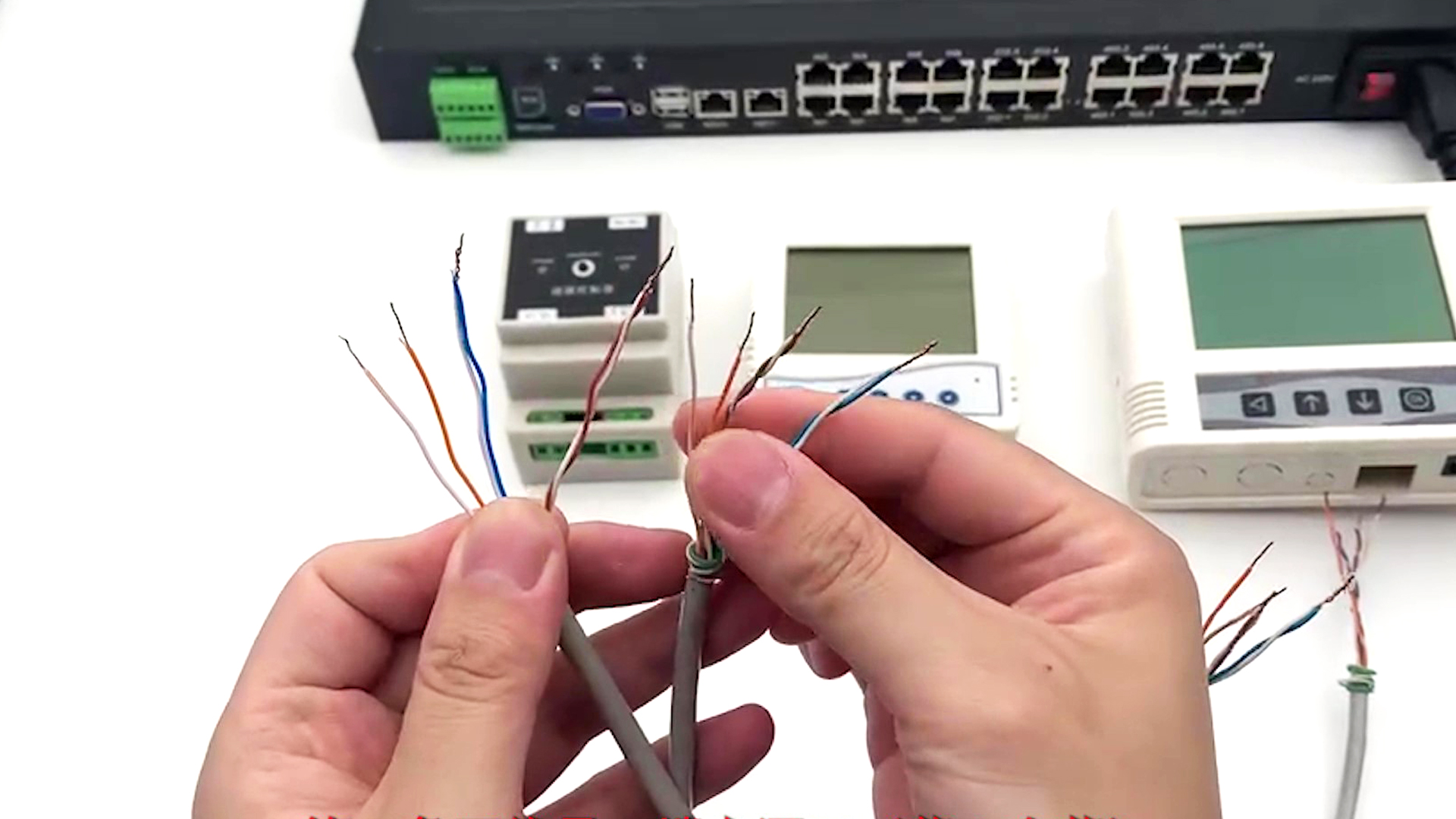

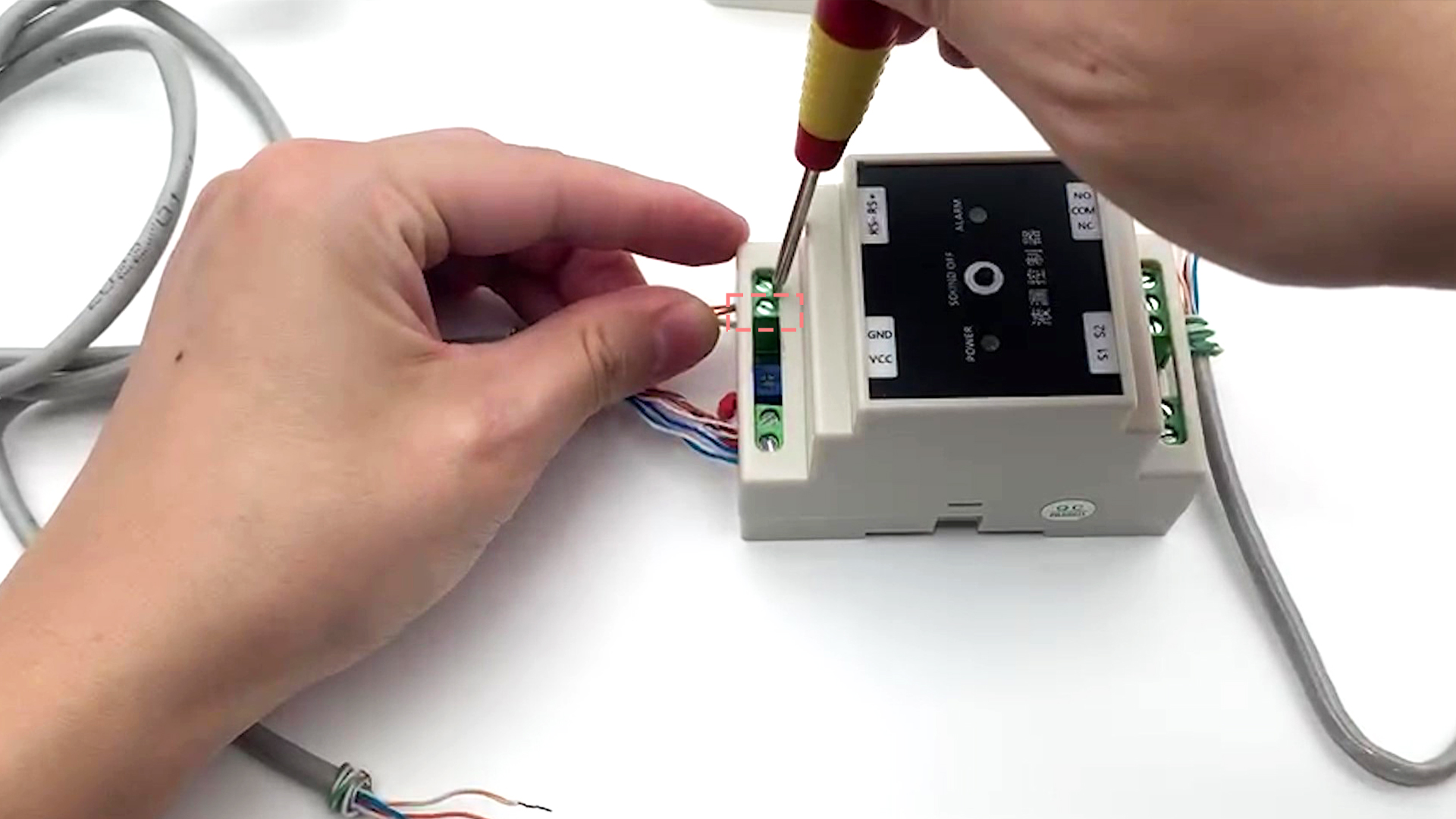

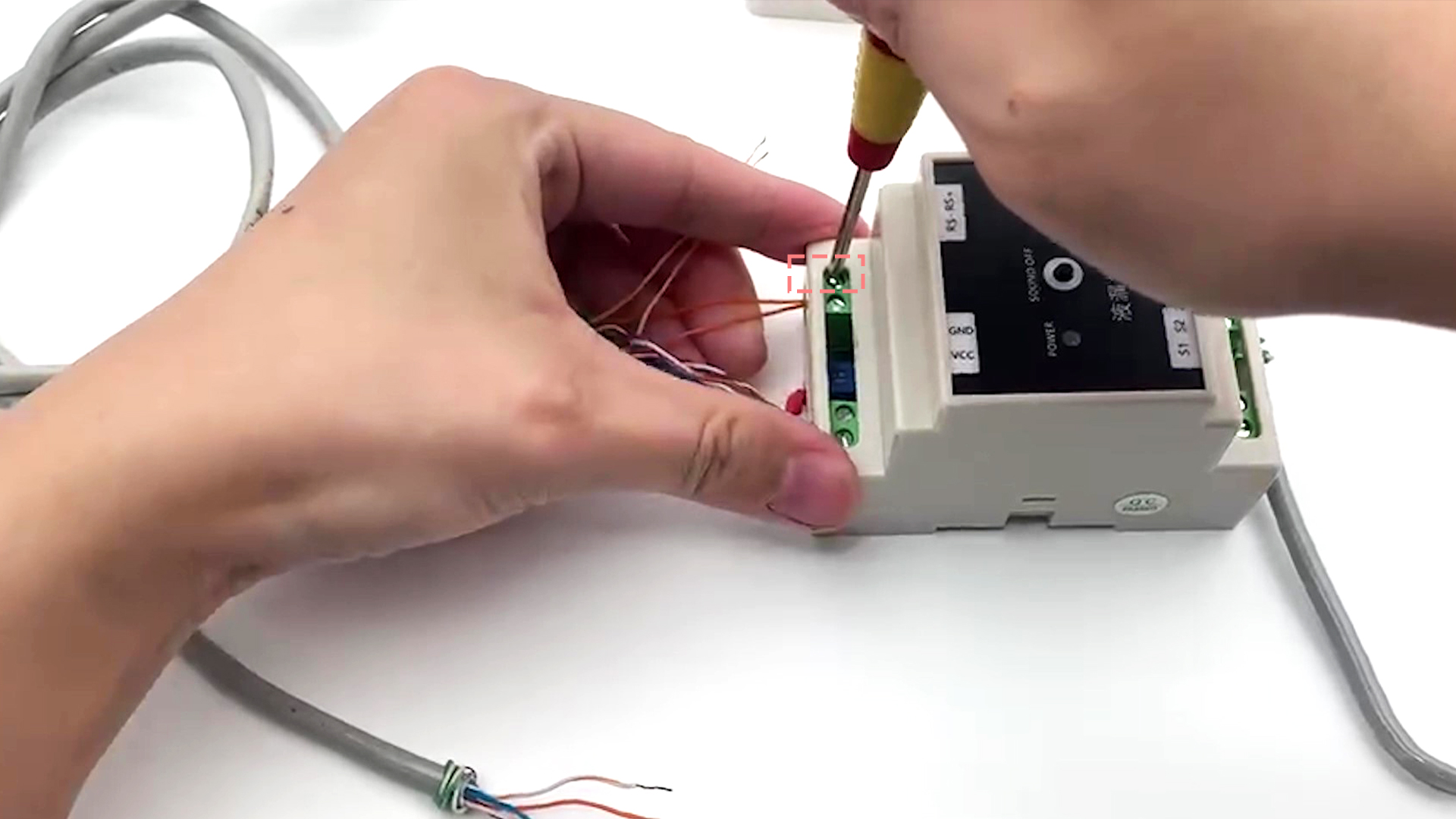

①第一条网线另一端电源正(蓝+白蓝)与第二条一端网线电源正(蓝+白蓝)

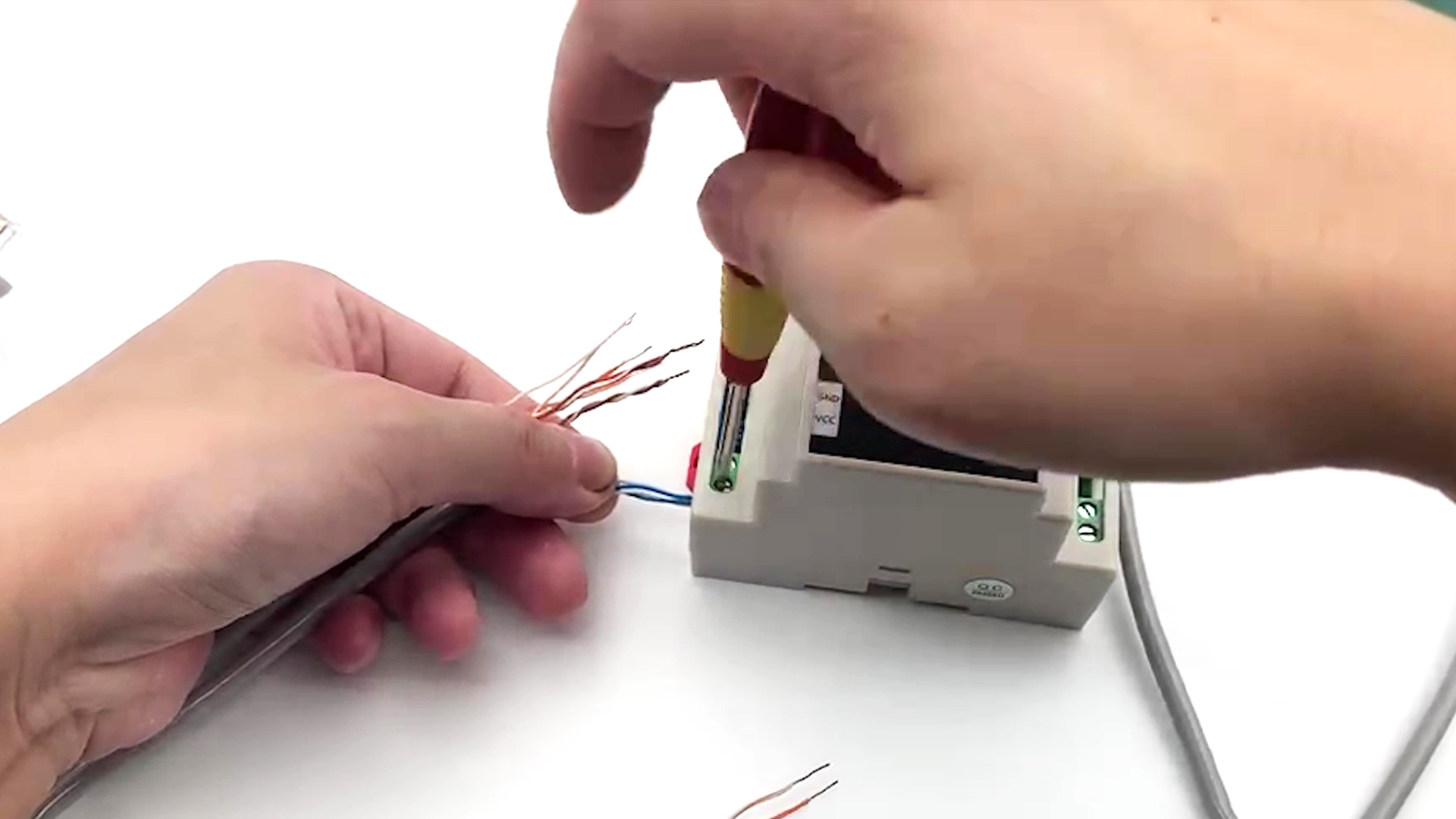

②接入漏水传感器VCC端口
|
③两条网线电源负(棕+白棕)接GND端口
④两条网线信号A(橙色)接RS+端口
|
⑤两条网线信号B(白橙)接RS-端口

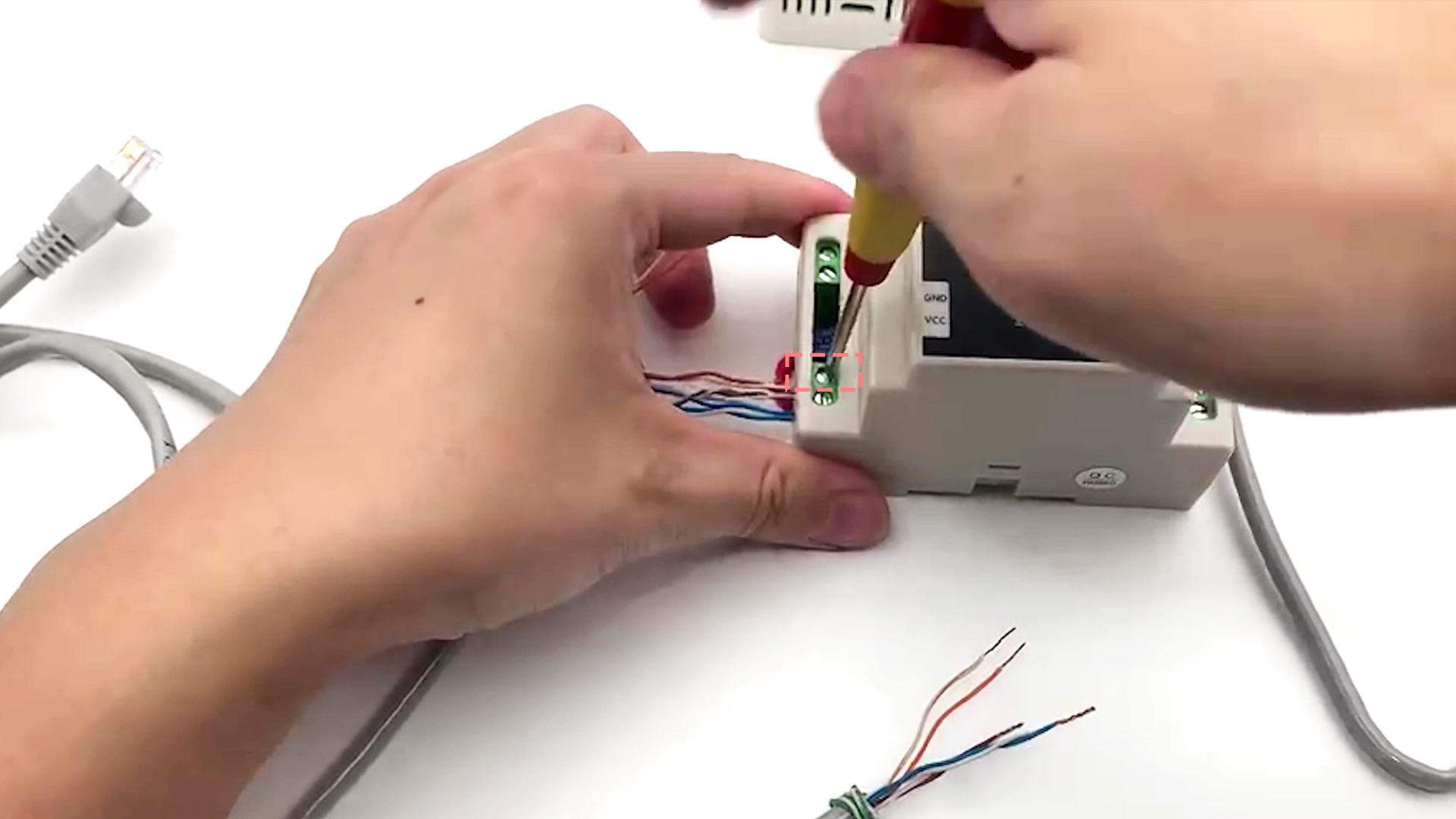

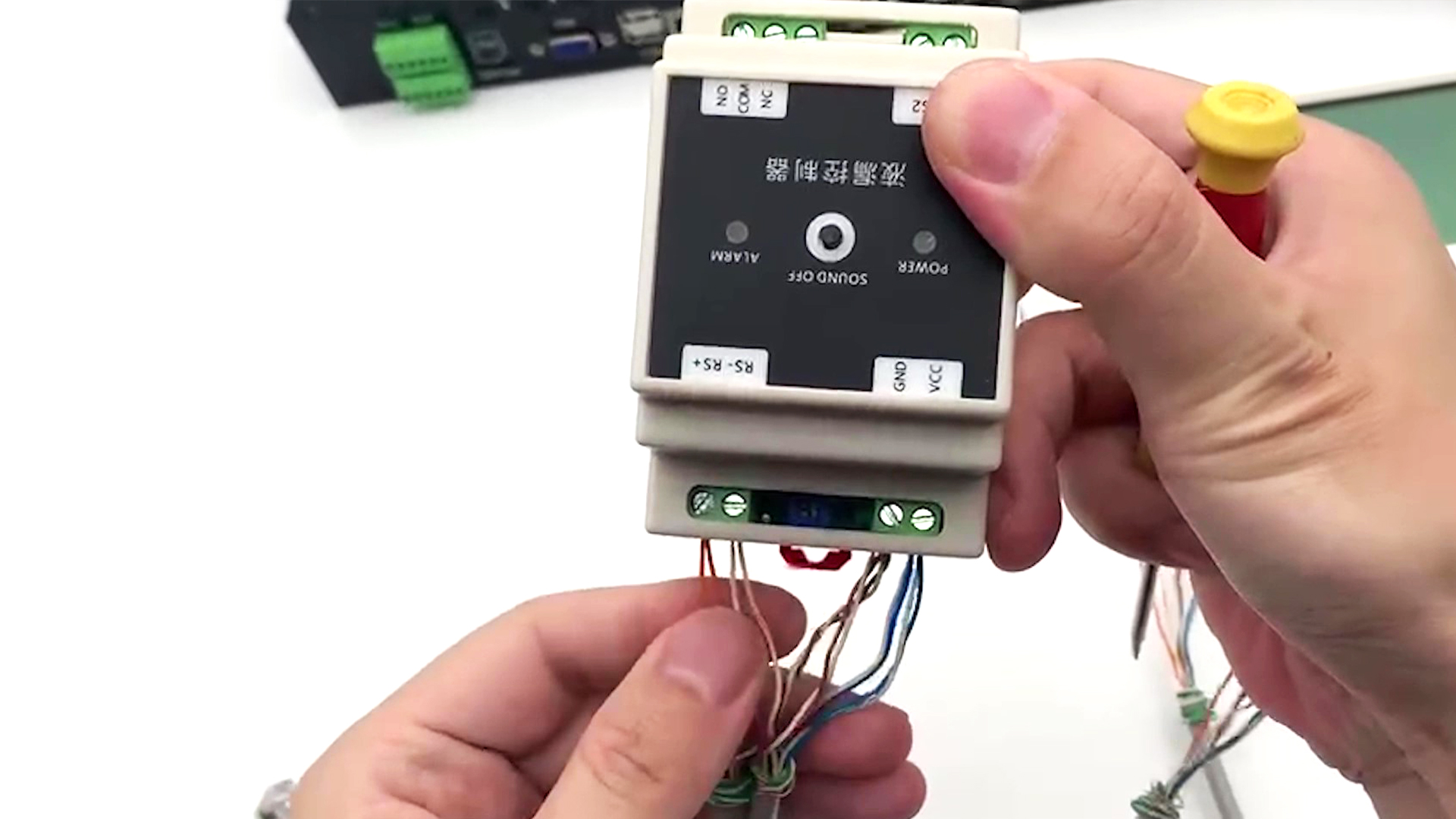

⑥漏水传感器完成接线，轻拉接线端子，确保接线固定到位
|
第二条网线

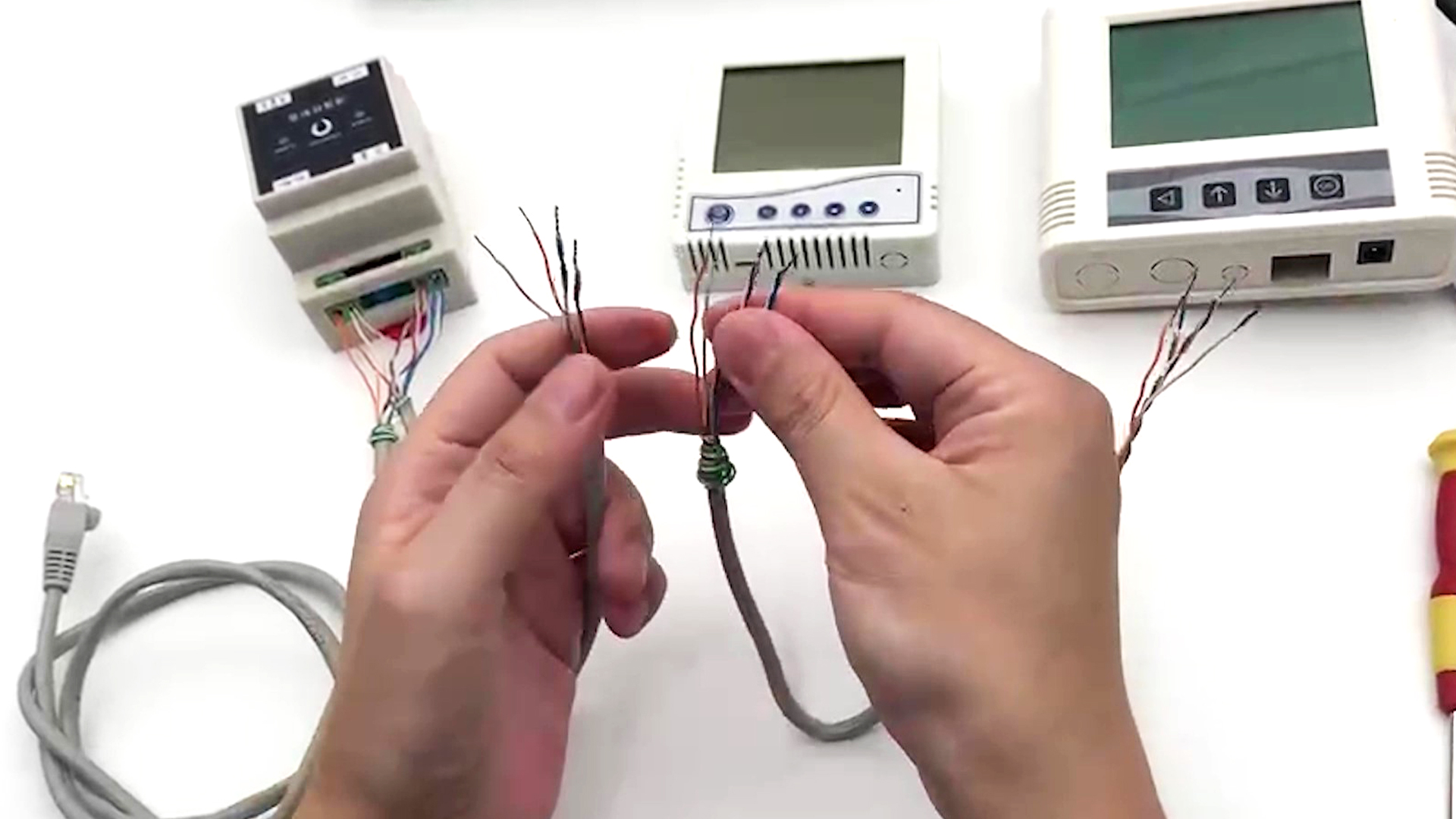

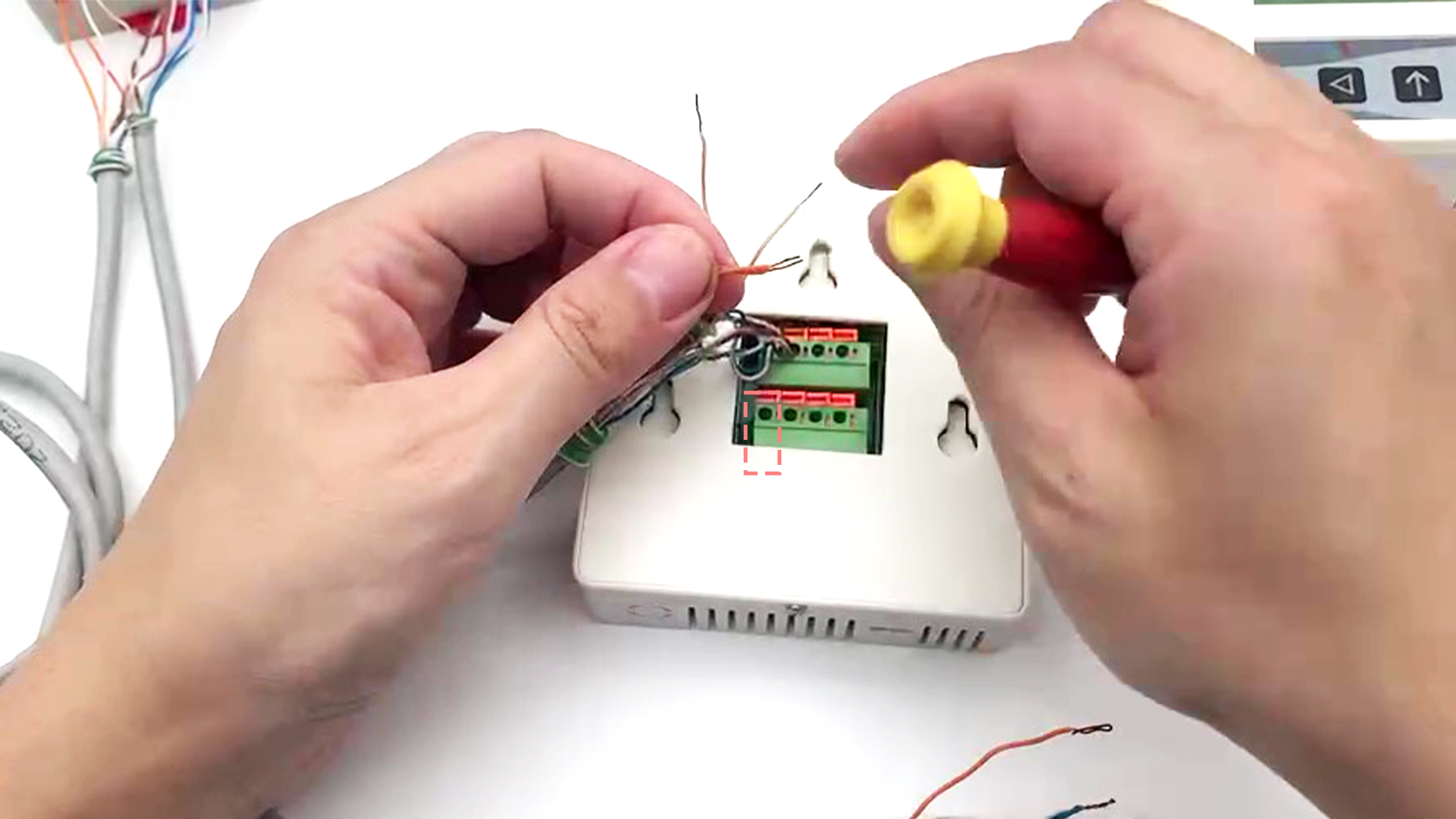

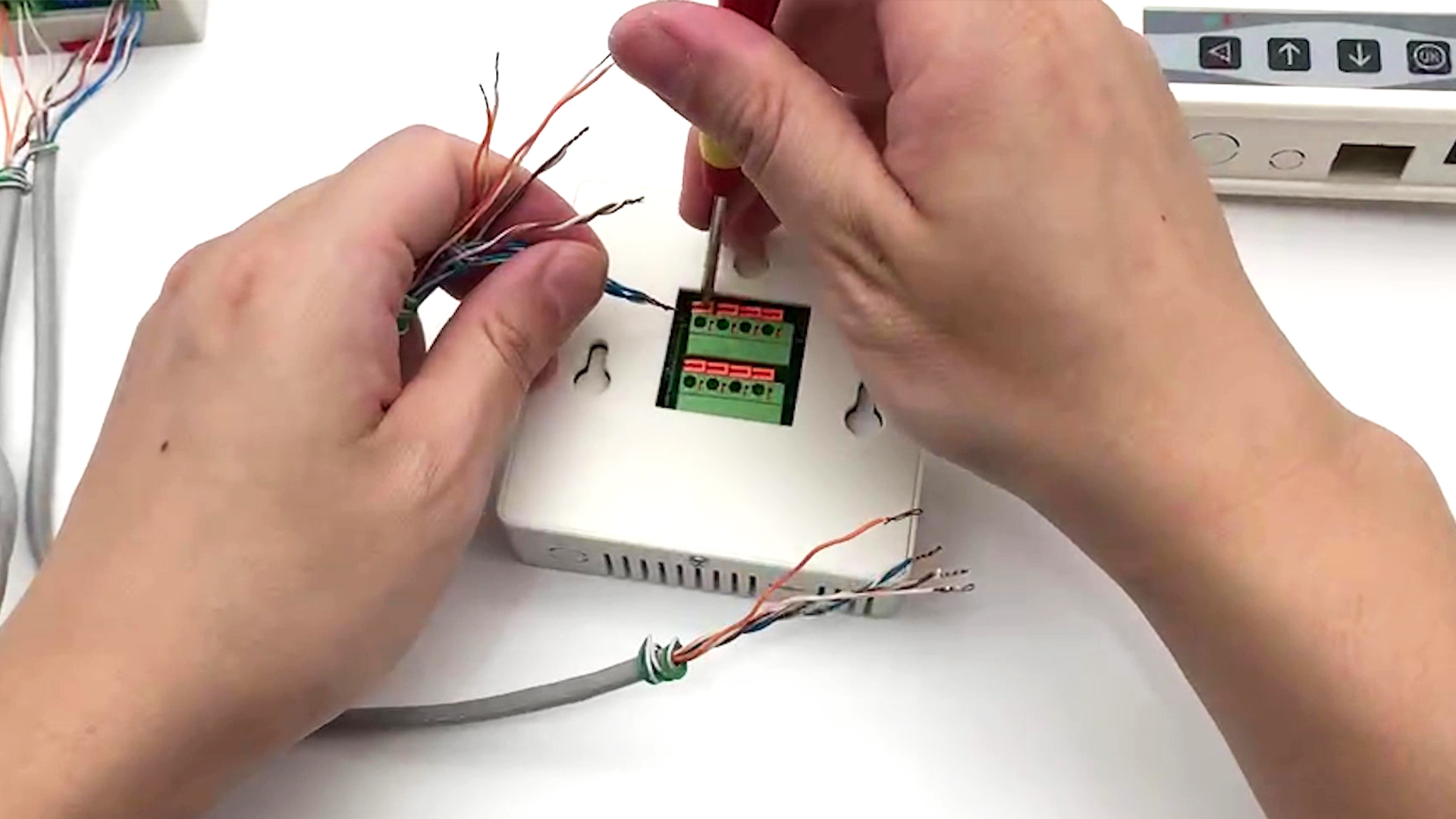

①第二条网线另一端电源正(蓝+白蓝)与第三条网线一端电源正(蓝+白蓝)

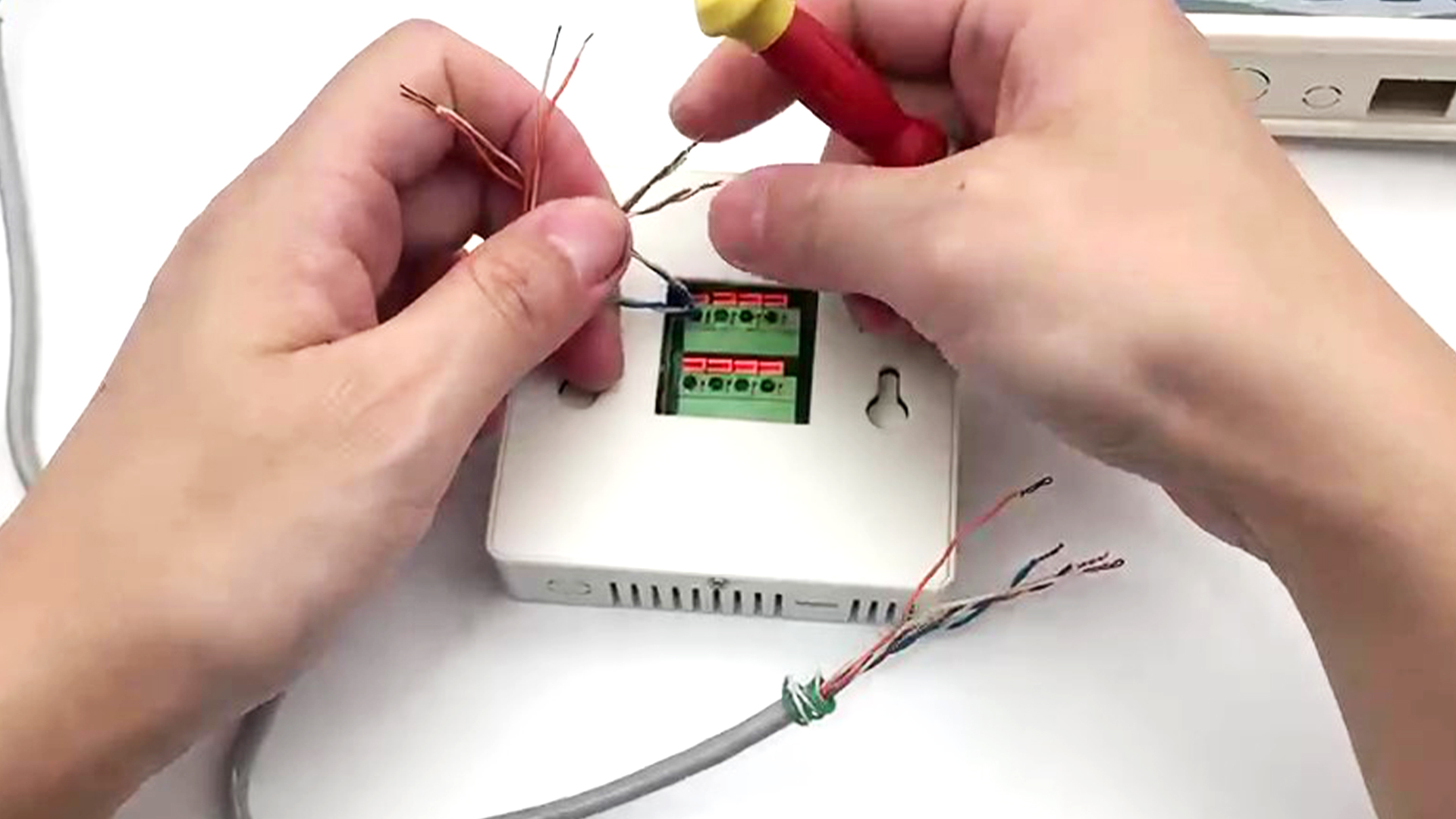

②接入温湿度第一端口
|
③两条网线电源负(棕+白棕)接第二端口
④两条网线信号A(橙色)接第五端口
|
⑤两条网线信号B(白橙)接第6端口

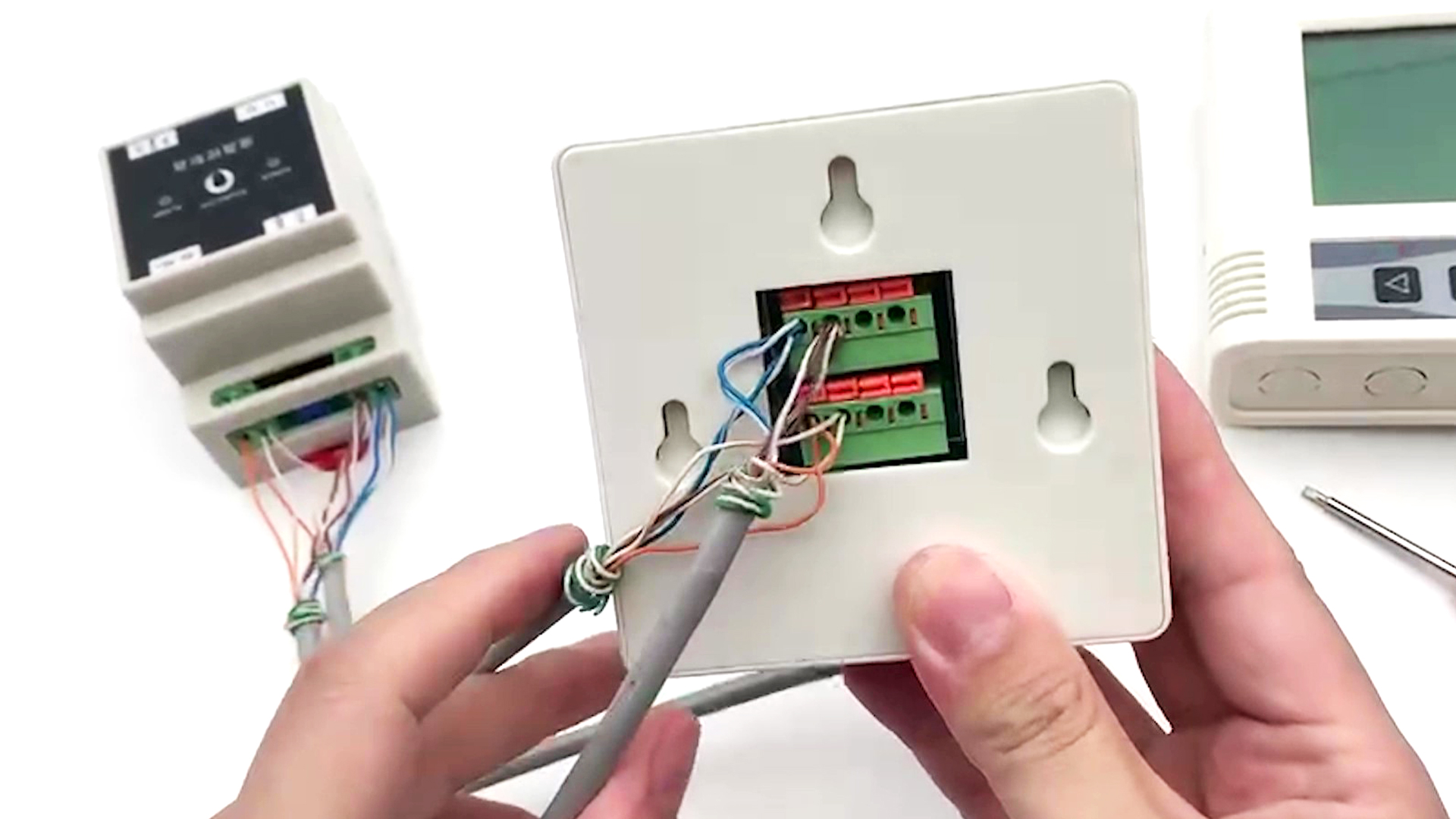

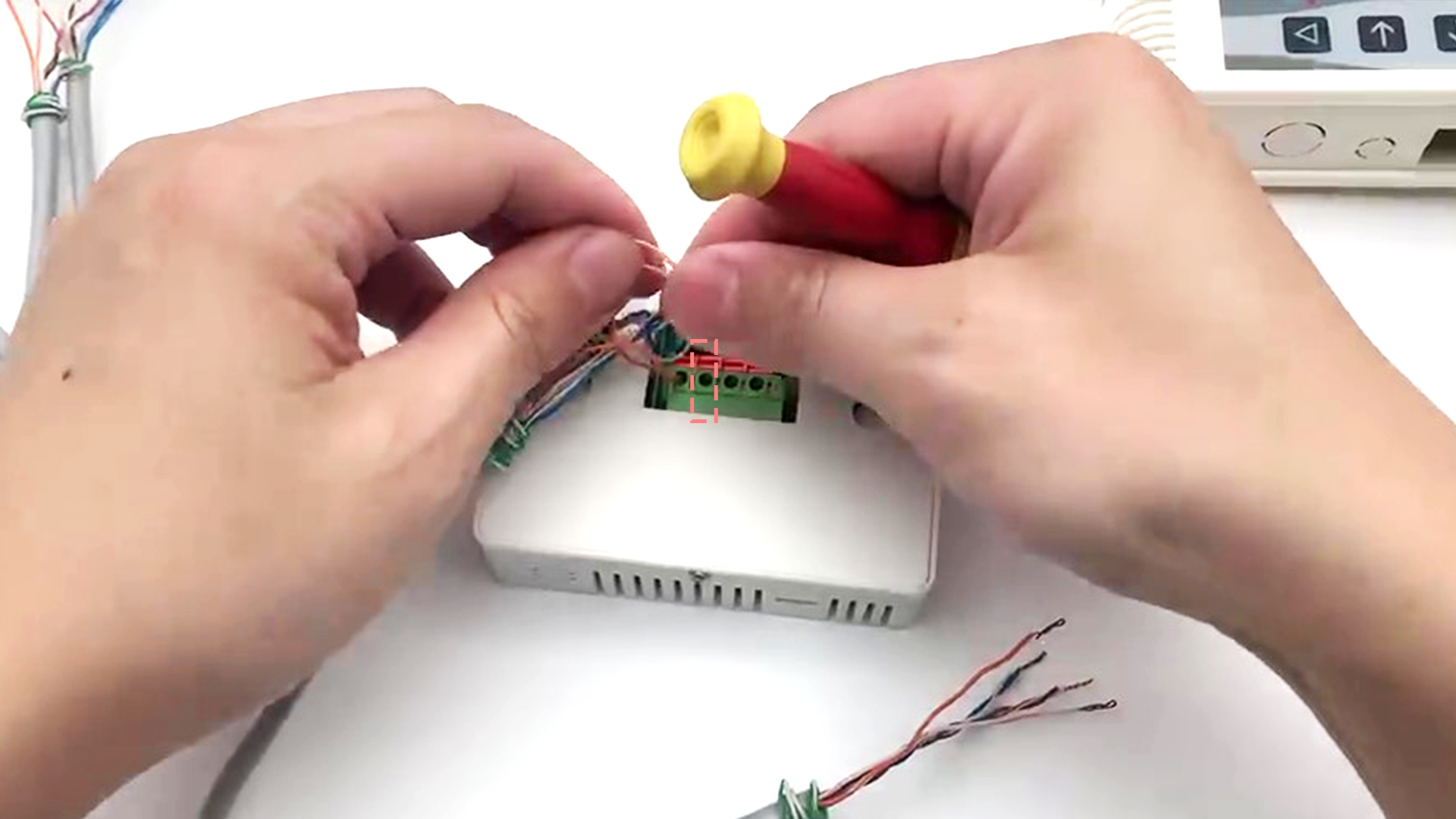

⑥温湿度传感器完成接线，轻拉接线端子，确保接线固定到位
|
第三条网线

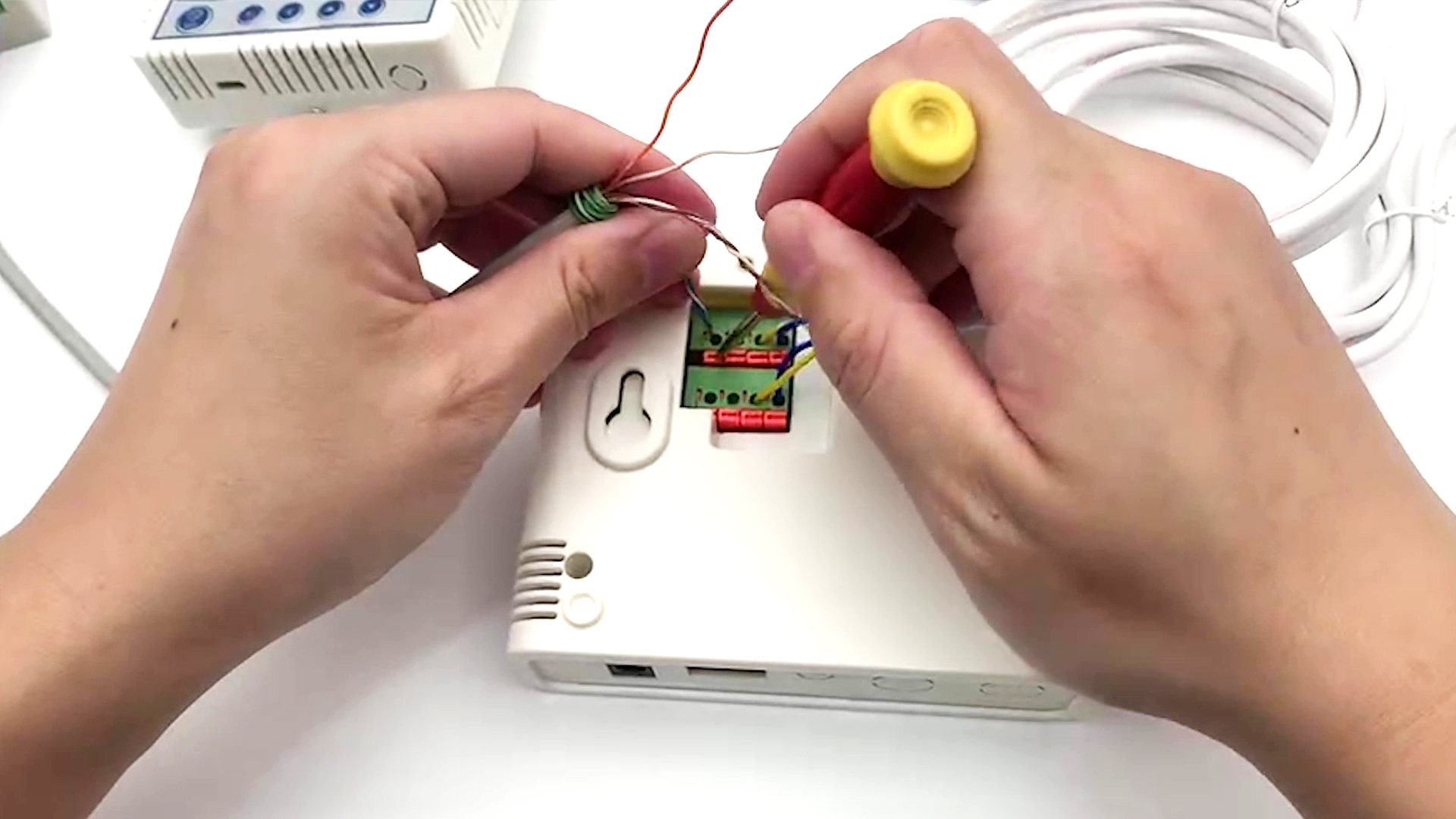

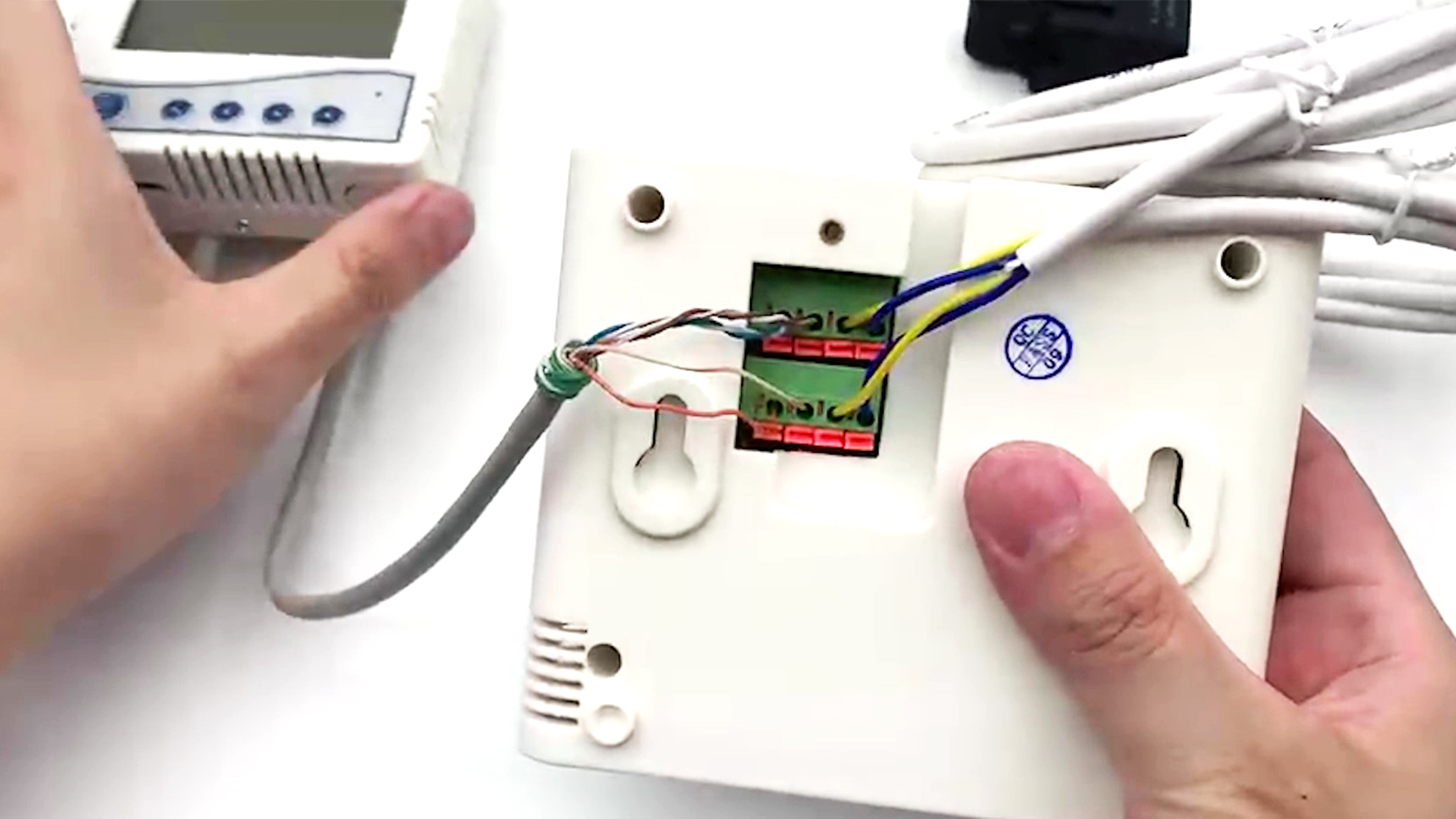

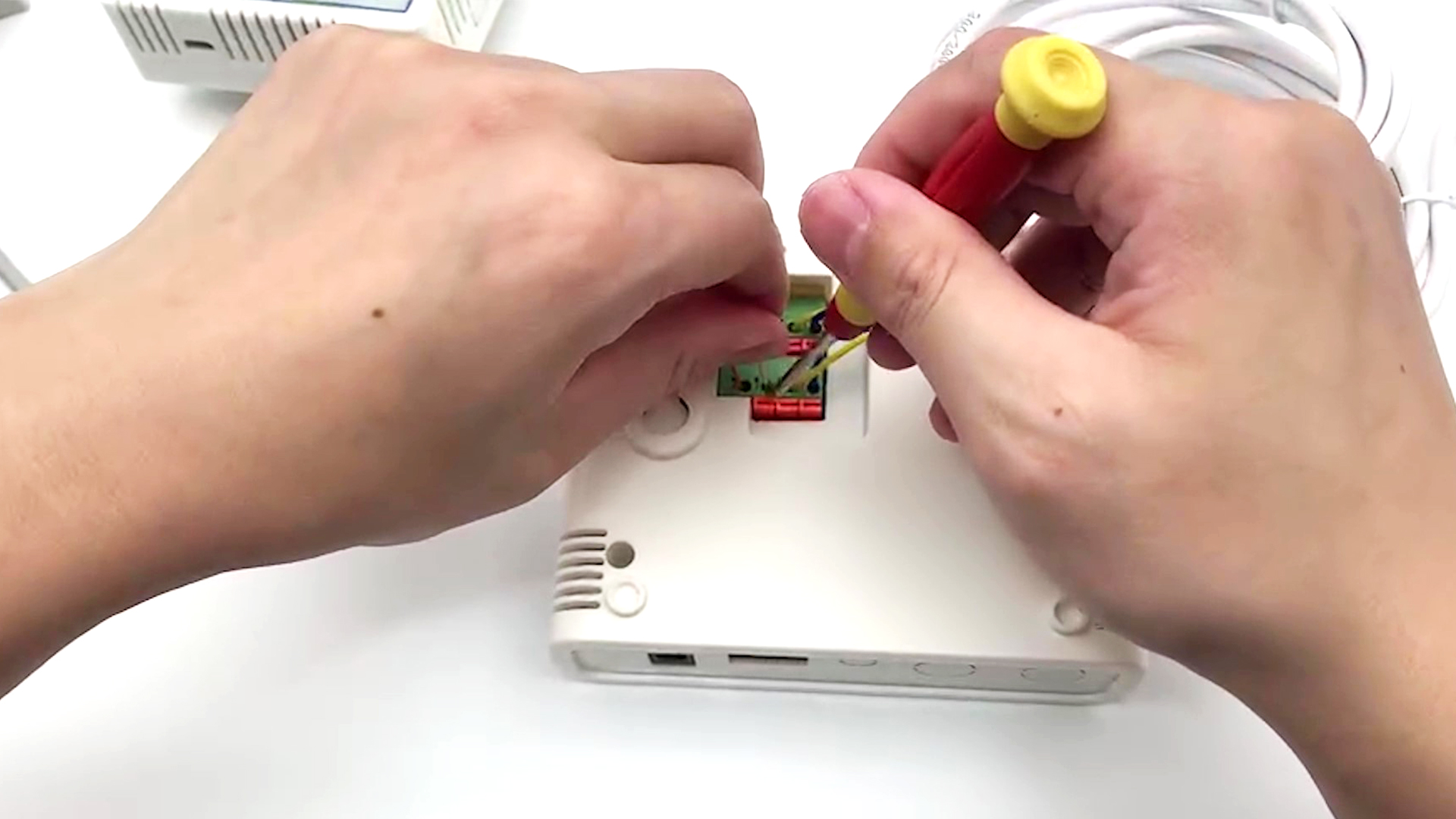

①第三条网线另一端电源正(蓝+白蓝)接入空调控制器第一端口
②网线电源负(棕+白棕)接第二端口
|
③网线信号A(橙色)接第5端口
④网线信号B(白橙)接第6端口
|

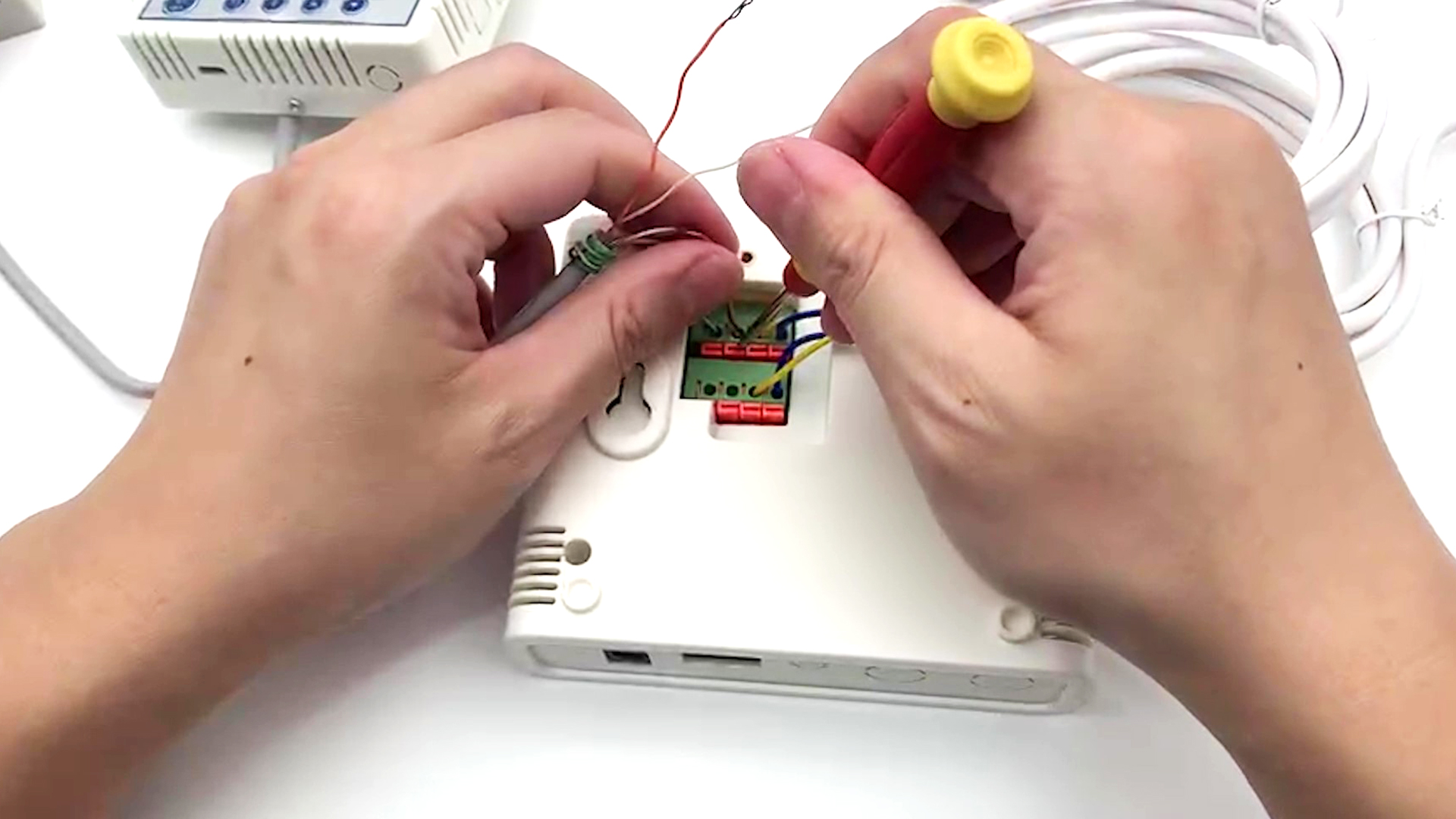

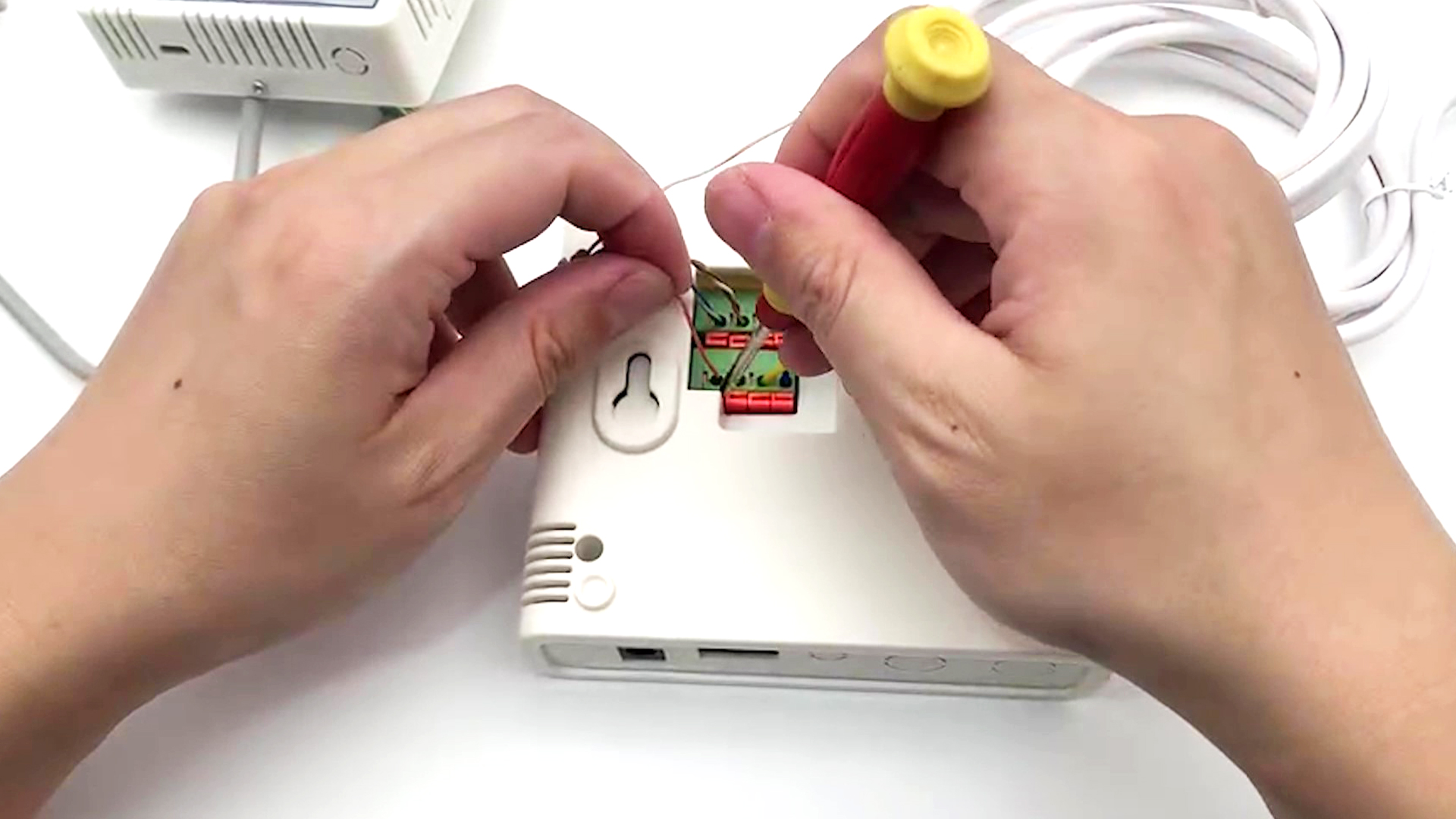

⑤空调控制器完成接线，轻拉接线端子，确保接线固定到位

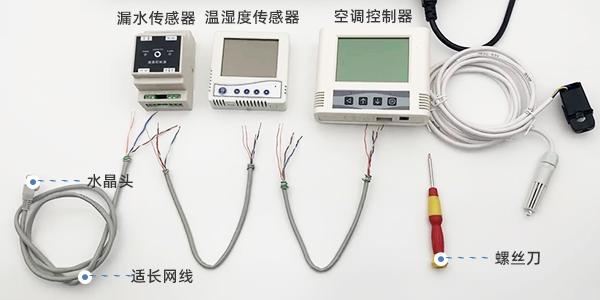

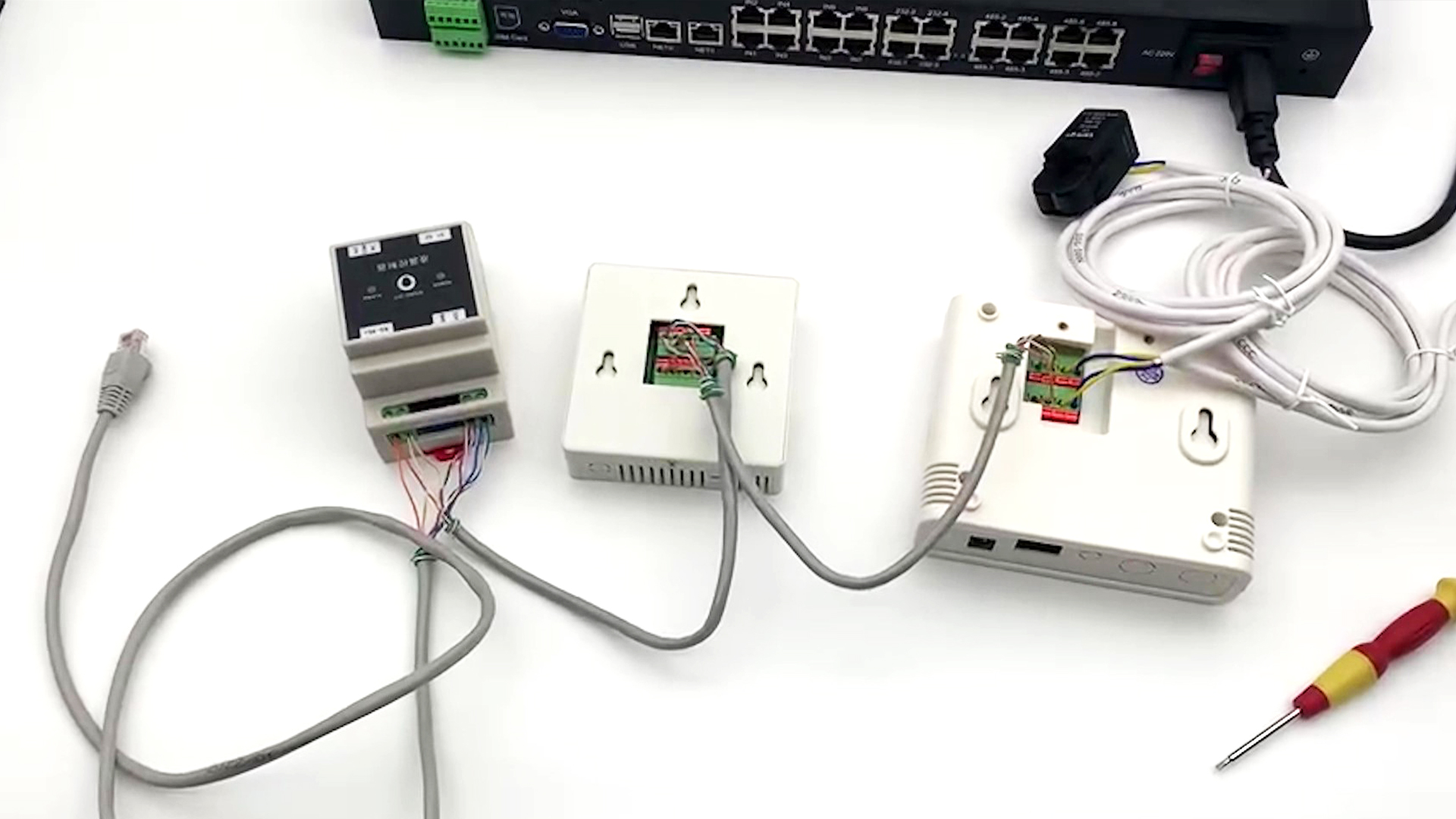

⑥此时三个传感器设备，以手拉手的方式完成接线
|
