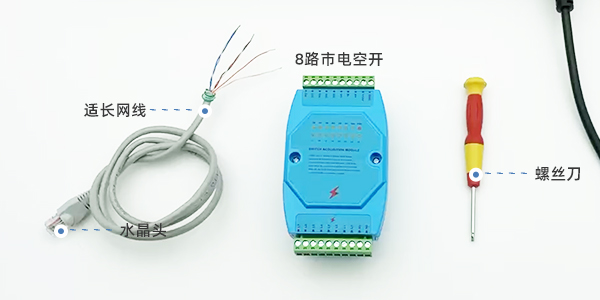

一. 网线一端卡水晶头
标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：
二. 网线另一端接电源线
1. 接线说明

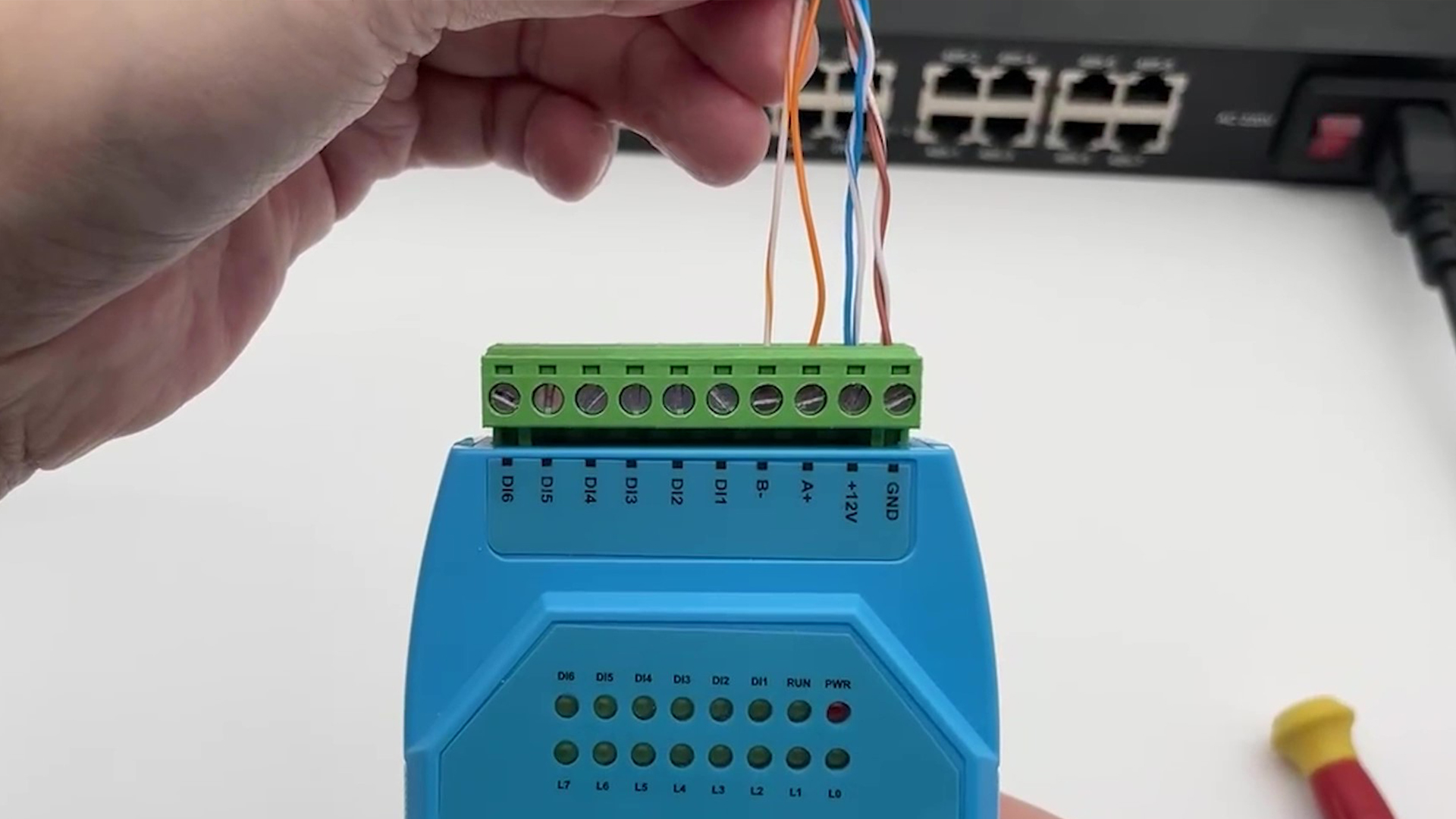

①网线(蓝+白蓝)为电源正 接12V+端口

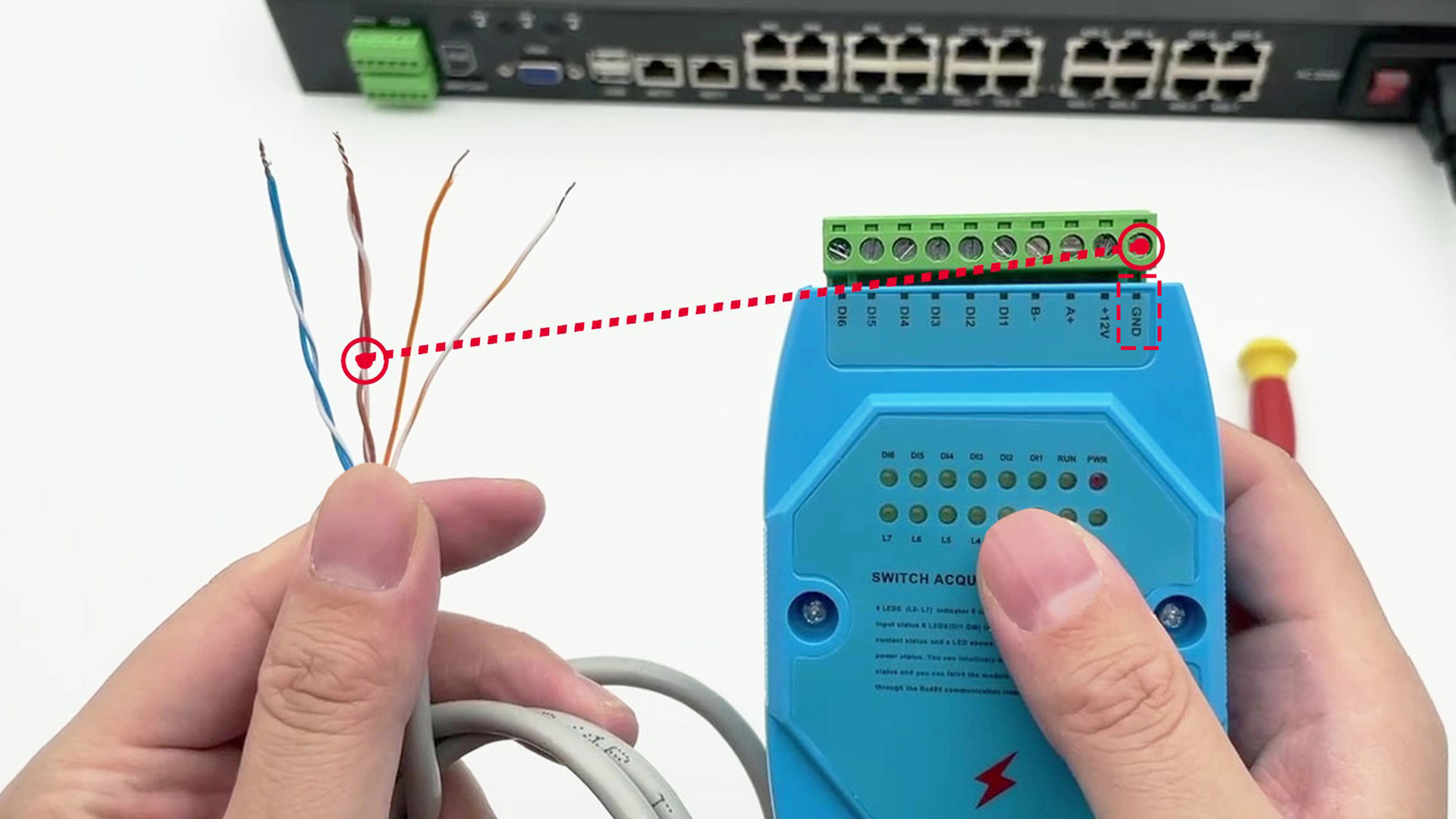

②网线(棕+白棕)为电源负 接GND端口
|

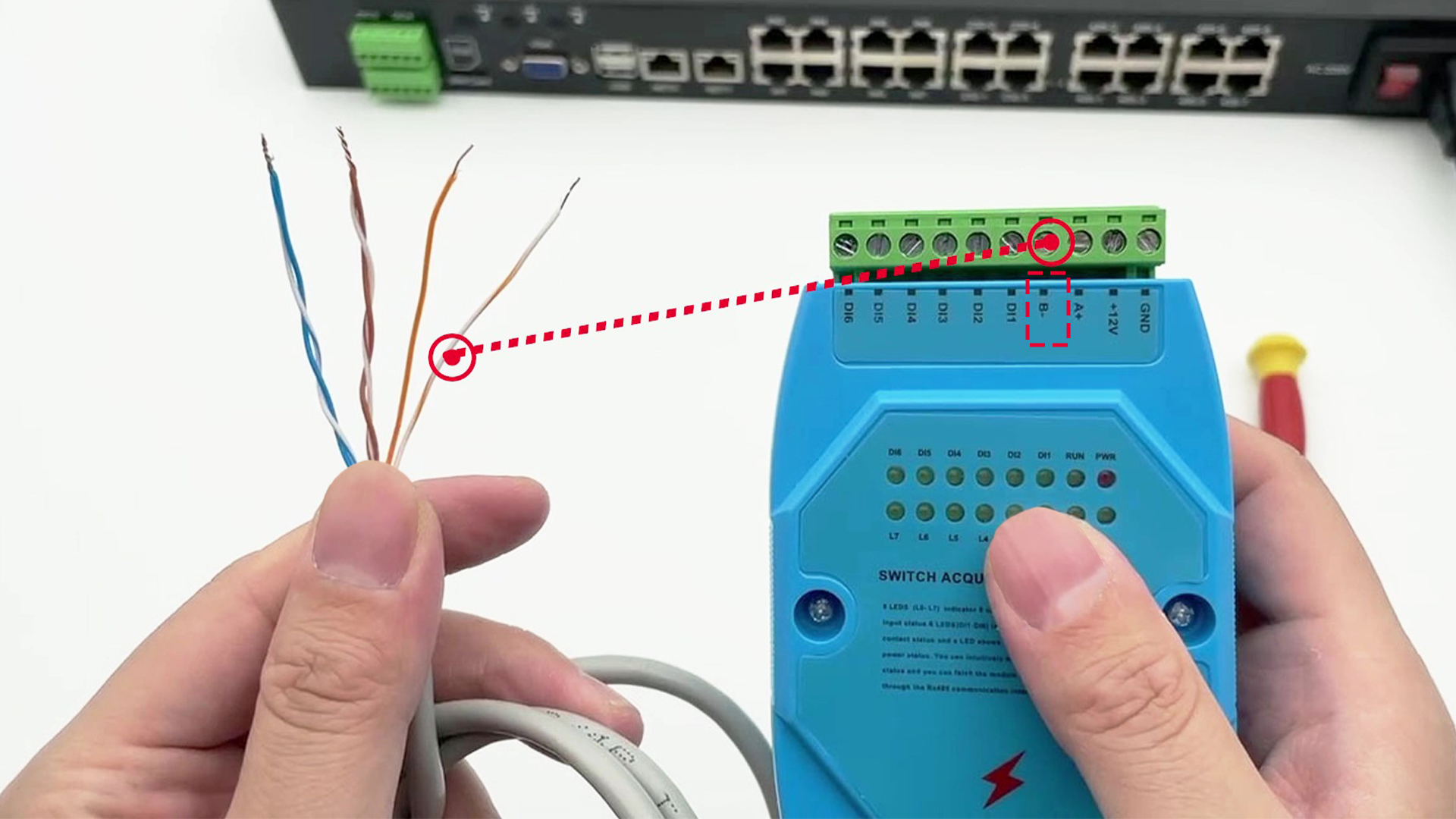

③网线(橙色)为信号A 接A+端口
④网线(白橙)为信号B 接B-端口
|
2. 固定接线

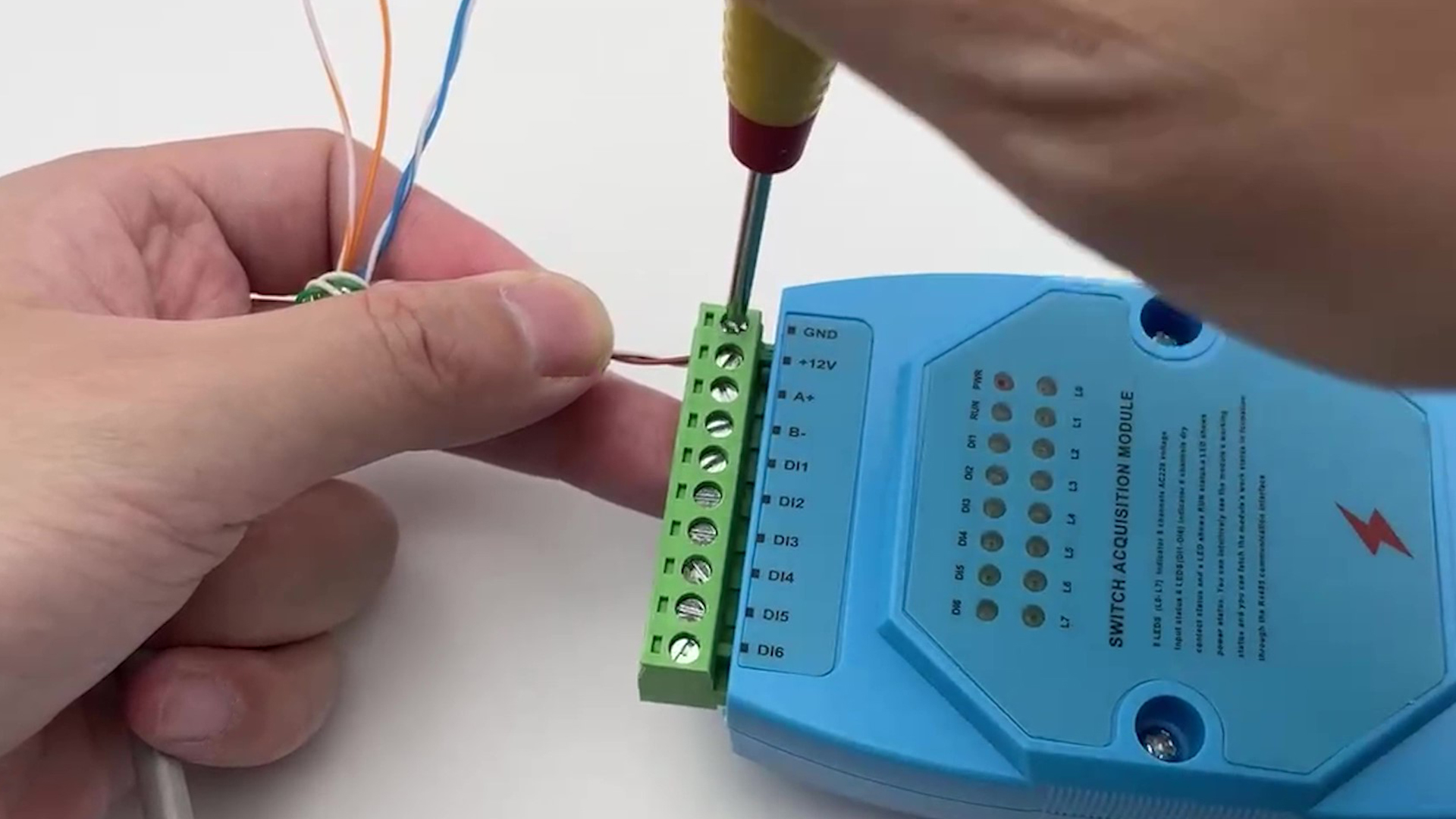

①用螺丝刀逆时针旋松，将线插入端口孔内，顺时针紧固螺丝(即固定接线)
②4线端口接完，轻拉接线端，确保接线固定到位
|
