照明触摸面板（485接口）
  • 性能特点


产品介绍

基本参数
参数 内容
颜色 白色

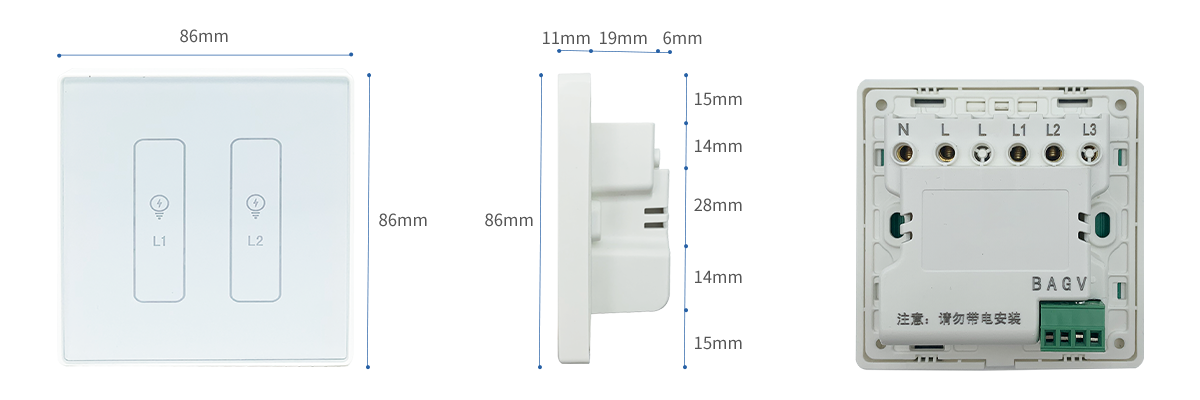

尺寸 86mm*86mm*36mm
材质 PC
开关位 1 位、2 位、3 位
待机功耗 <10mA
使用环境温度 -10~50℃；少于 98%相对湿度
继电器 16A 自保持双线圈继电器
负载 单路 0~1500W；阻性 1800W；感性负载 500W
供电电压 DC12V
通讯方式 RS485 总线；9600 8N1

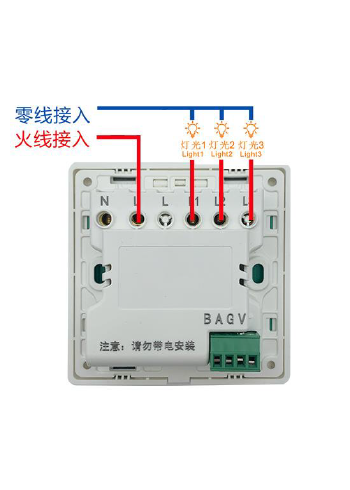

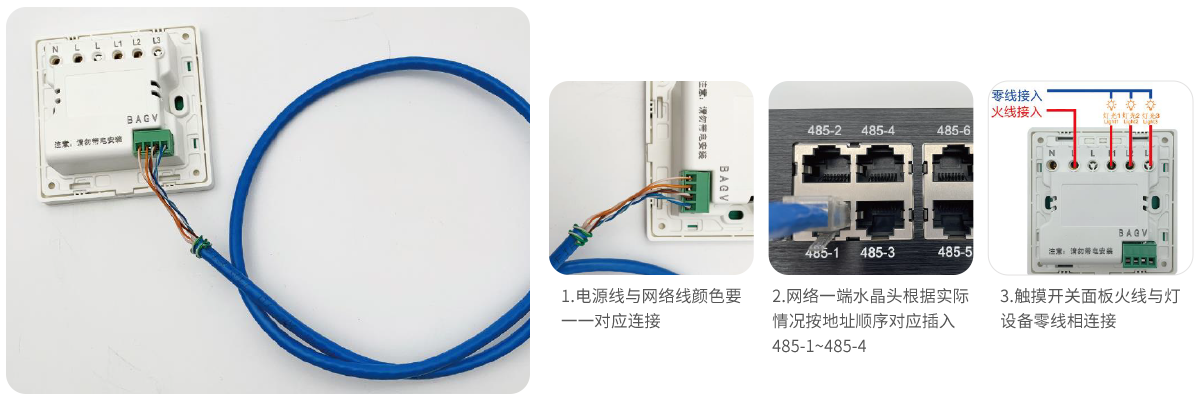

接线说明
类别 接口 说明
电源（弱电） V 电源正，接网线的蓝+白蓝
G 电源负，接网线的棕+白棕
通信 A 485-A，接网线的橙色
B 485-B，接网线的白橙
强电 L 进线：市电火线
L1 出线：照明火线
L2 出线：照明火线
L3 出线：照明火线

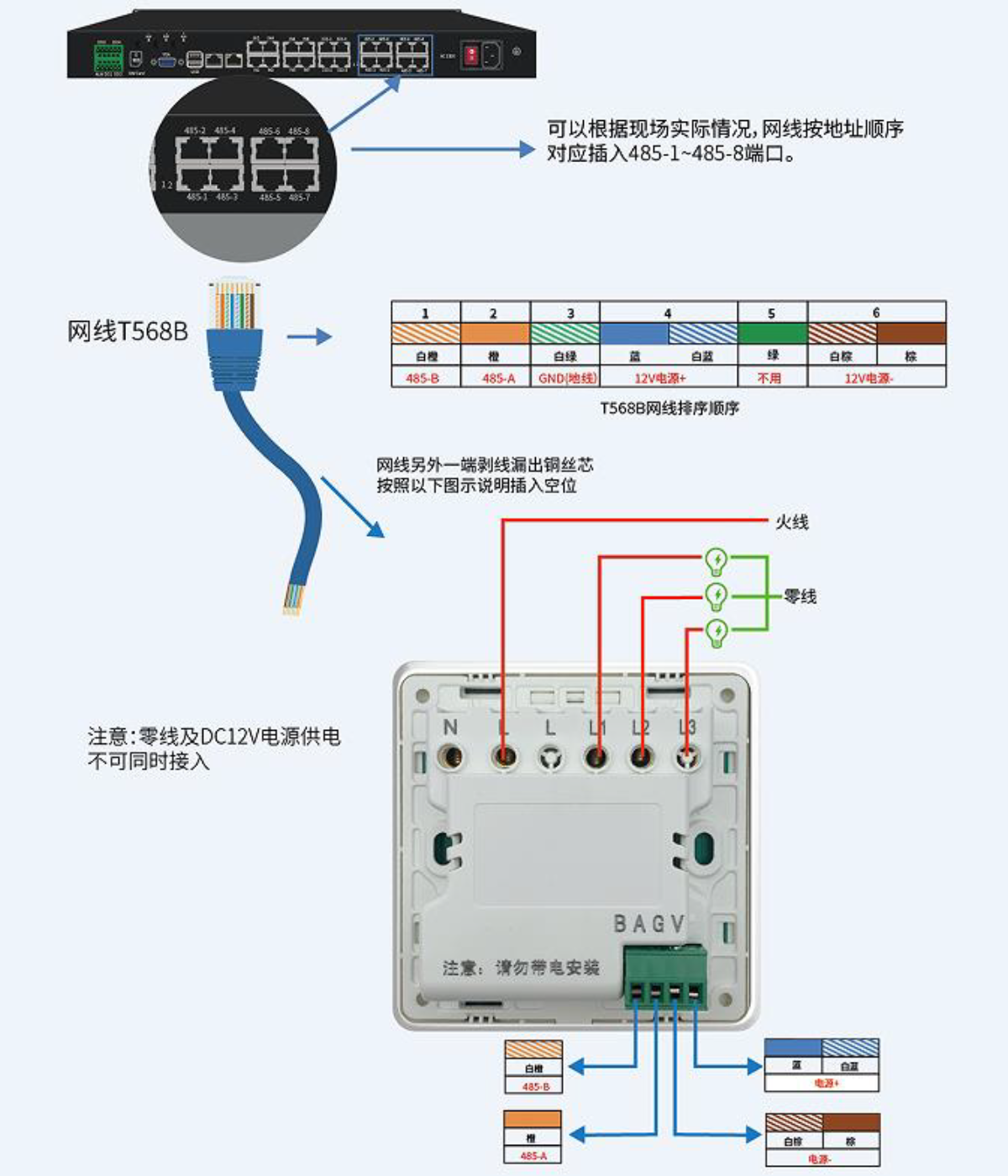

主机接线说明
