基本参数
 |
参数 |
内容 |
|

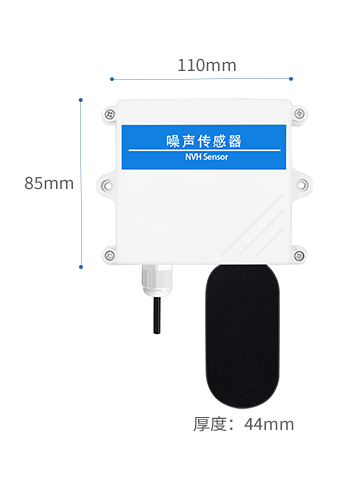

尺寸 |
110mm*85mm*44mm（宽度*高度*厚度） |
|
防护等级 |
IP65 |
|
直流供电 |
10-30V DC |
|
最大功耗 |
0.4W |
|
通讯方式 |
RS485 总线；9600 8N1 |
|
响应时间 |
≤2S |
|
测量范围 |
30~130db |
|
分辨率 |
0.1dB |
|
测量误差 |
±0.5dB（在参考音准，94dB@1kHz） |
|
频率加权特性 |
A 加权 |
|
频率响应 |
20Hz-12.5kHz |
|
工作温度 |
-20°C-60°C |
|
工作湿度 |
0%RH~80%RH |
|
耗电 |
≤0.15W(@12VDC,25C） |
|
工作压力范围 |
0.9-1.1atm |
|
接线说明
宽电压电源输入10~30V均可。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。
|
类别 |
接口 |
说明 |
|
电源 |
棕色 |
电源正，接网线的蓝+白蓝 |
|
黑色 |
电源负，接网线的棕+白棕 |
|
通信 |
黄色 |
485-A，接网线的橙色 |
|
蓝色 |
485-B，接网线的白橙 |
|

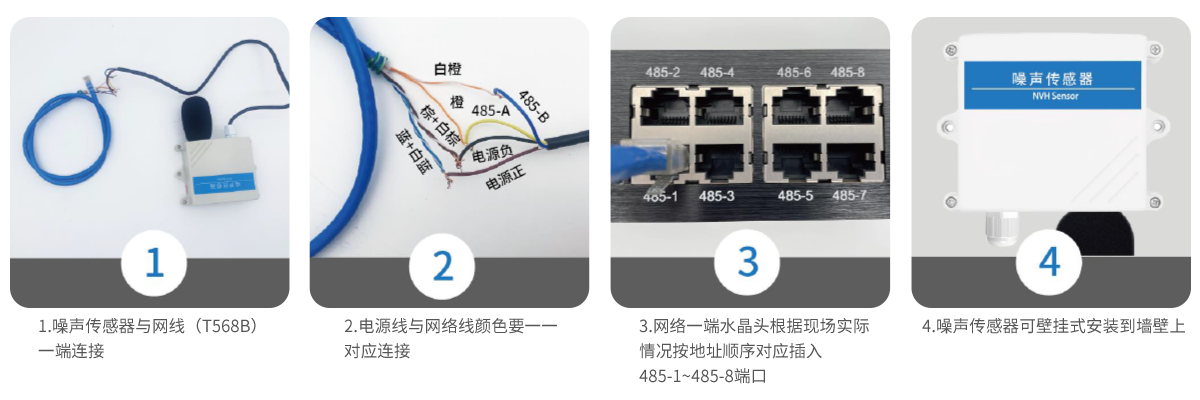

主机接线说明
性能特点
