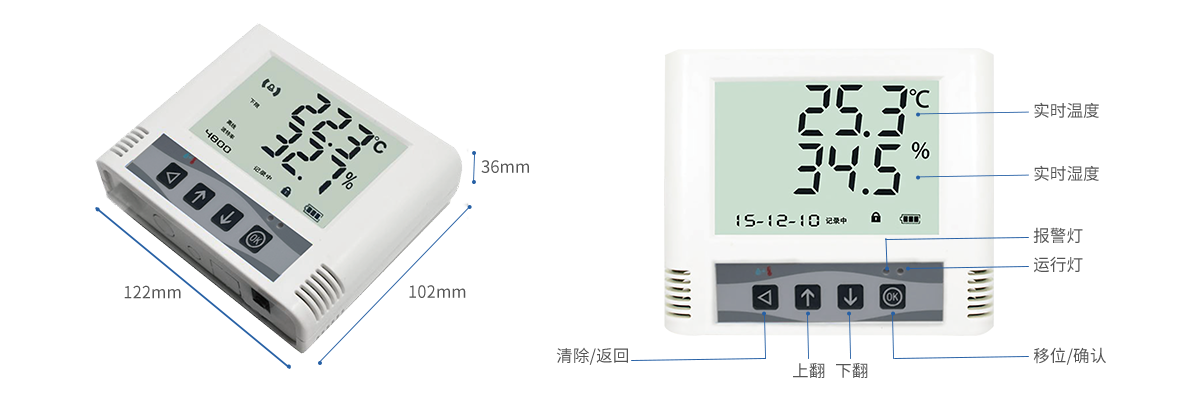

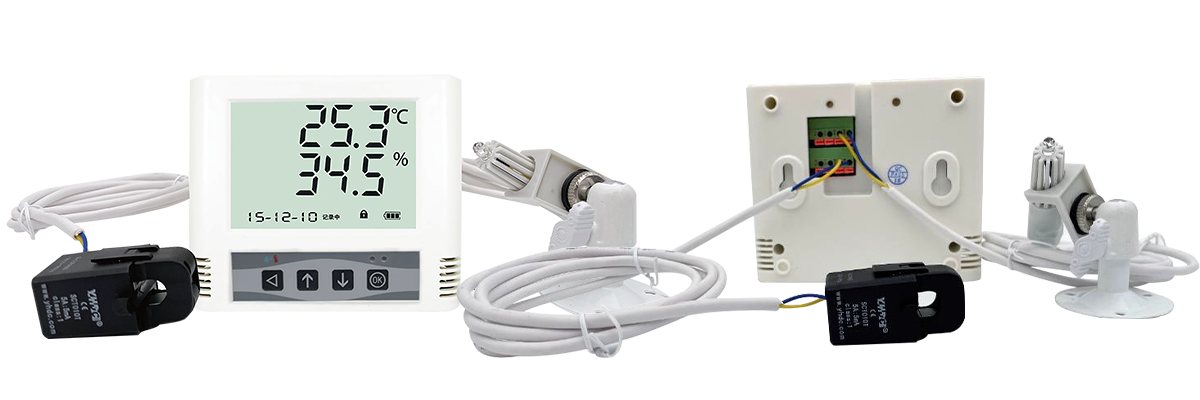

产品介绍
基本参数
|
参数 |
内容 |
|
供电电源 |
DC 10~30V |
|
温度精度 |
±0.5℃(25℃) |
|
湿度精度 |
±3%RH(5%RH-95%RH) |
|
设备工作温度 |
-20℃~+60℃，0%RH~95%RH 非结露 |
|
输出信号 |
RS485（MODBUS） |
|
地址范围 |
0-255 |
|
波特率范围 |
1200-19200bps |
|
显示方式 |
数码显示测量值 |
|
安装位置 |
墙面、机柜 |
|
实现功能 |
制冷、制热、除湿、来电自启 |
|

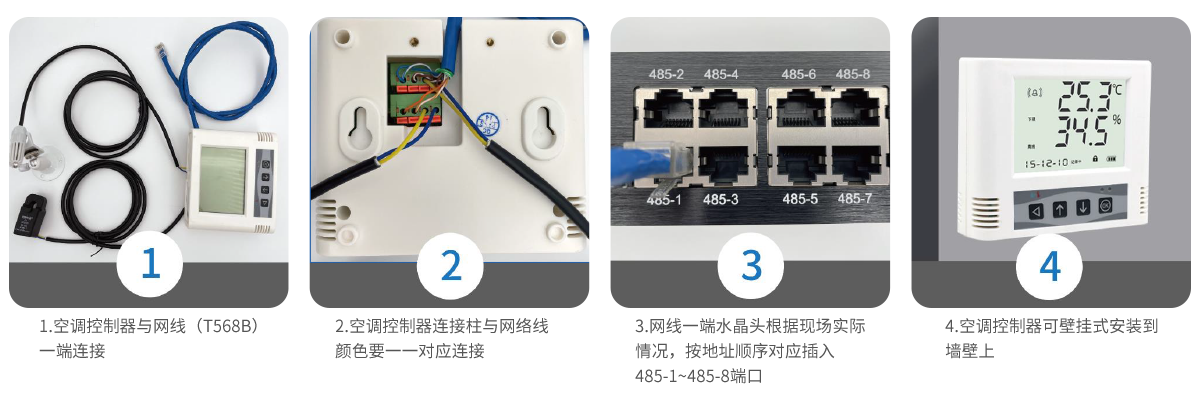

接线说明
宽电压电源输入7~30V均可。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突
|
类别 |
接口 |
说明 |
|
电源 |
1 |
电源正，接网线的蓝+白蓝 |
|
2 |
电源负，接网线的棕+白棕 |
|
红外发射LED |
3 |
正极，接红外发射 LED 黄色线 |
|
4 |
负极，接红外发射 LED 蓝色线 |
|
通信 |
5 |
485-A，接网线的橙色 |
|
6 |
485-B，接网线的白橙 |
|
电流互感器 |
7 |
正极，接电流互感器黄色线 |
|
8 |
负极，接电流互感器蓝色线 |
|

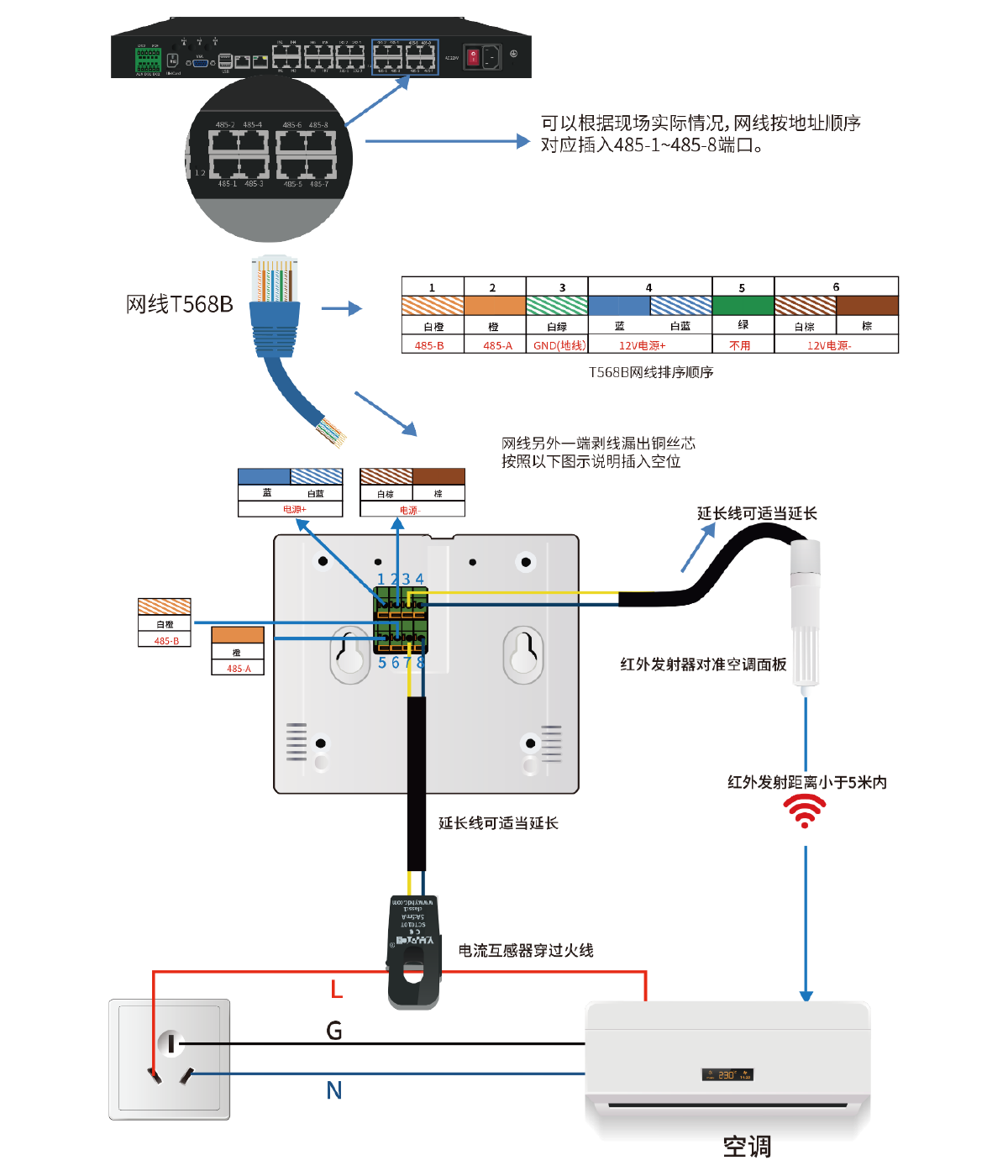

主机接线说明
性能特点
