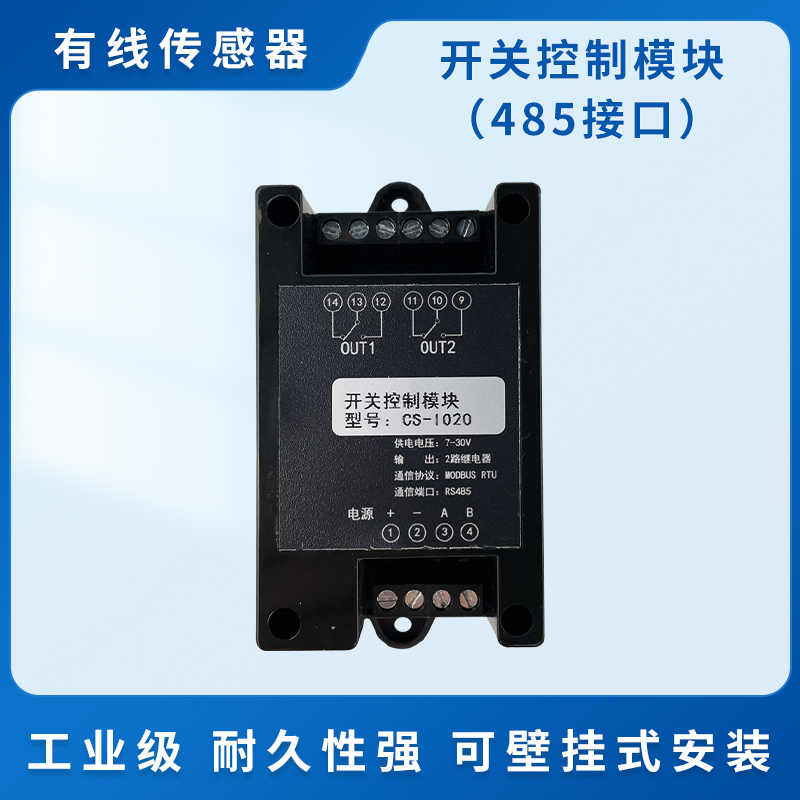

产品介绍
基本参数
|
参数 |
内容 |
|
触点容量 |
10A/30VDC 10A/250VAC |
|
耐久性 |
10 万次 |
|
数据接口 |
RS485（MODBUS RTU 协议） |
|
波特率范围 |
2400～19200bps |
|
额定电压 |
DC 7～30V |
|
电源指示 |
1 路红色 LED 指示 |
|
输出指示 |
2 路红色 LED 指示 |
|
温度范围 |
工业级，-40℃～85℃ |
|

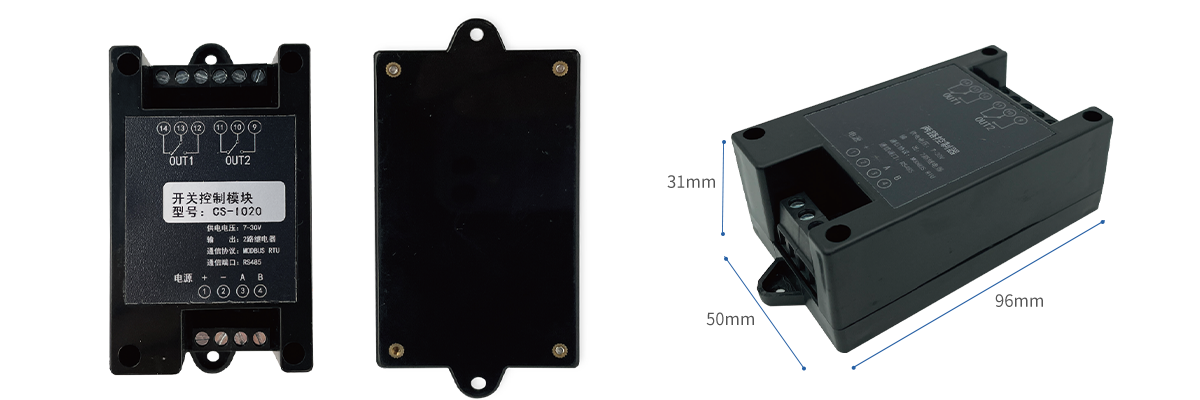

尺寸 |
97mm*50mm*32mm |
|
安装位置 |
机柜、墙面 |
|

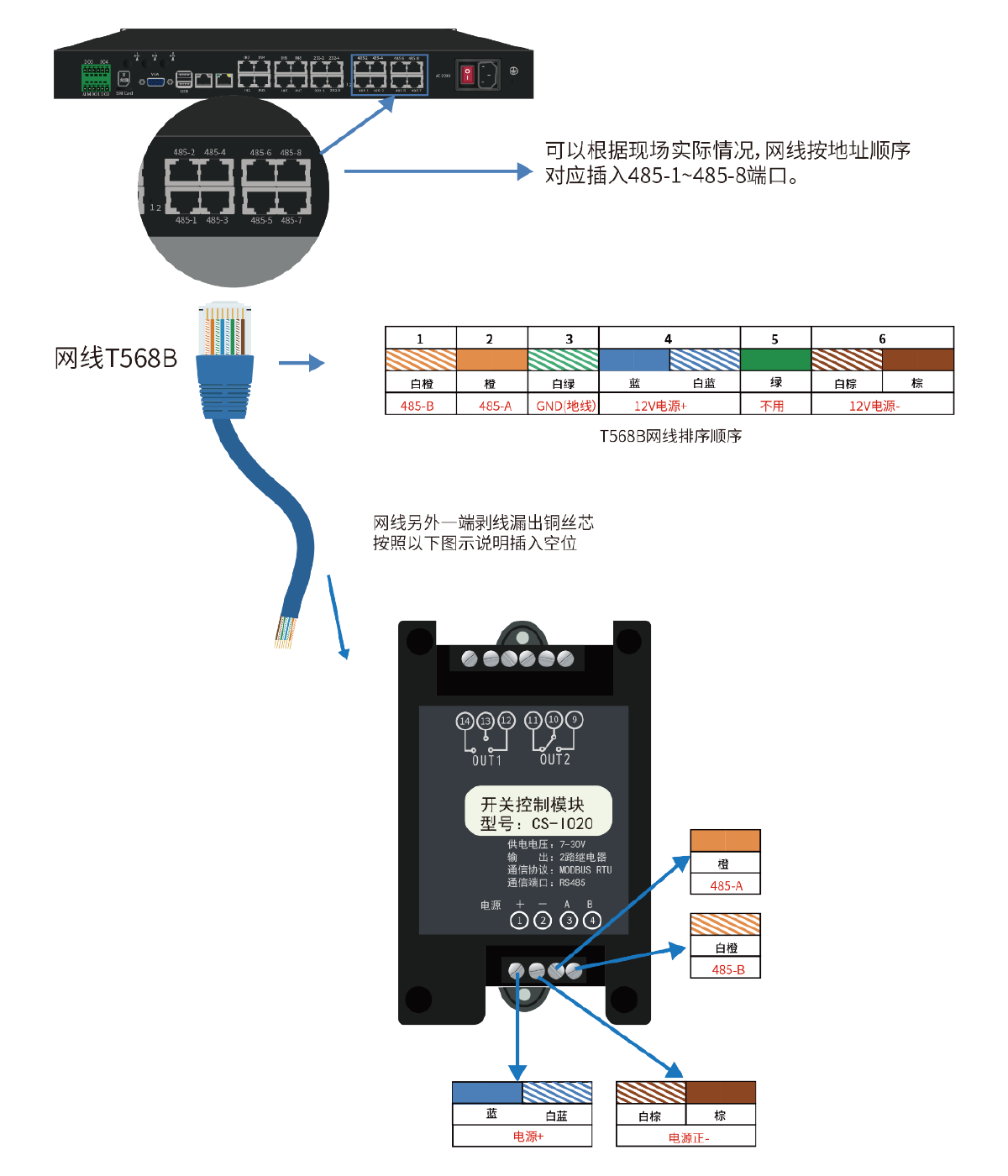

接线说明
宽电压电源输入 7~30V 均可。485 信号线接线时注意 A/B 两条线不能接反，总线上多台 设备间地址不能冲突
|
类别 |
接口 |
说明 |
|
电源 |
①+ |
电源正，接网线的蓝+白蓝 |
|
②- |
电源负，接网线的棕+白棕 |
|
通信 |
③A |
485-A，接网线的橙色 |
|
④B |
485-B，接网线的白橙 |
|
控制接口 |
OUT1 |
⑫电源输出，接设备火线；⑬电源输入，接市电火线；⑭空 |
|
OUT2 |
⑨电源输出，接设备火线；⑩电源输入，接市电火线；⑪空 |
|

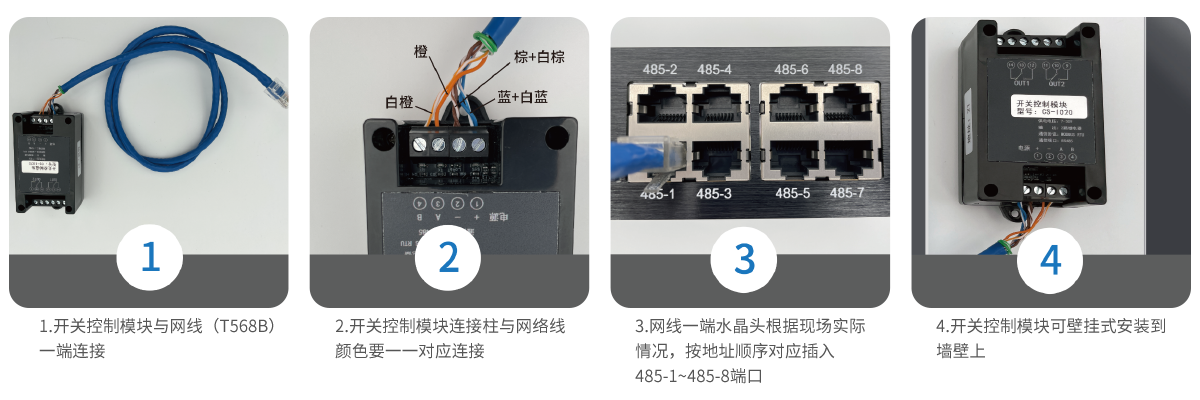

主机接线说明
性能特点
