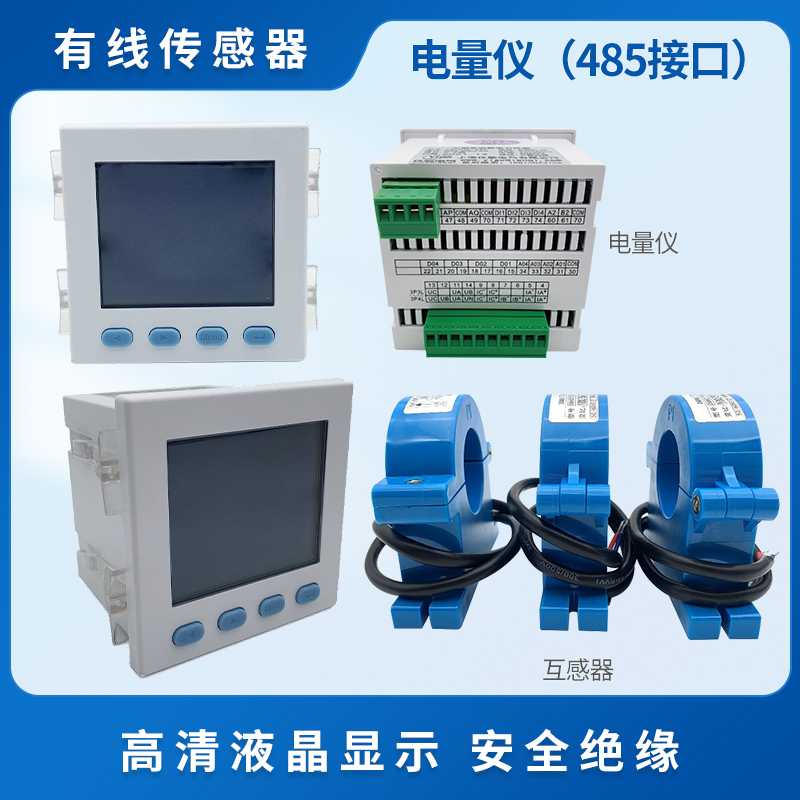

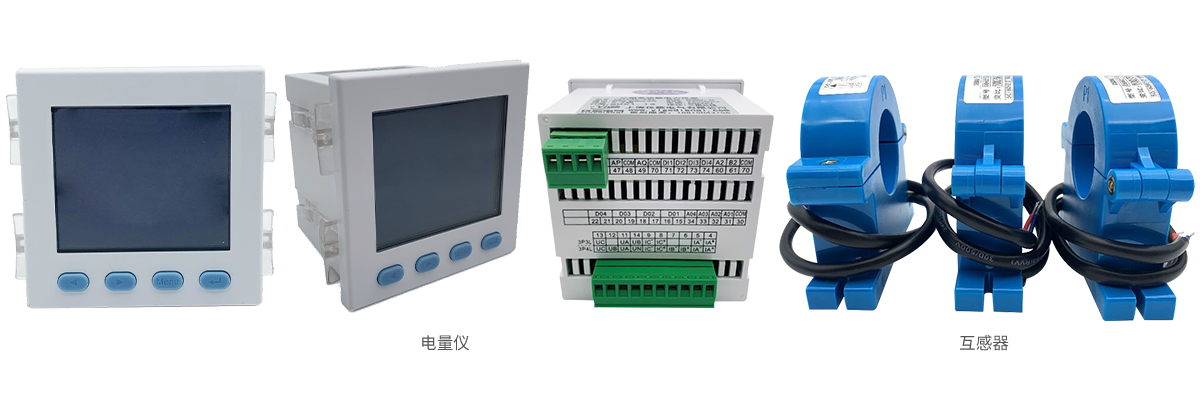

产品介绍
基本参数
|
参数 |
内容 |
|
电源 |
AC220V |
|
电能脉冲 |
无源光耦集电极输出，固定脉宽 BOmS 土 20% |
|
通讯 |
RS485 通讯接口，物理层隔离，符合国际标准的 MODBUS- RTU 协议通讯速度 1200- 9600，校验方式 N81,E81,0 81 |
|
测量等级 |
电量：0 5；频率：士 0.1Hz；有功电能：0.5S；无功电能：1；模拟输入： 0.5 |
|
显示方式 |
高清液晶显示 |
|
环境 |
工作温度：-10℃~+44℃；储存温度：-20℃~+75℃ |
|
接线 |
三相四线，三相三线 |
|
规格 |
AC380V、5A |
|

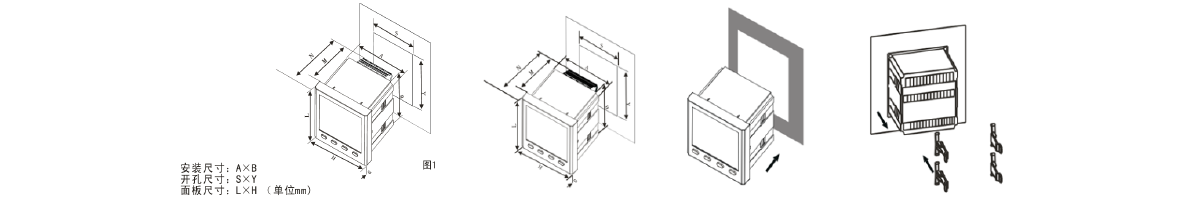

安装说明
|
外形尺寸（LxH）(mm) |
屏装配合尺寸（AxB）(mm) |
开孔尺寸（SxY）(mm) |
总长（N）(mm) |
深度（M）(mm) |
|
96x96 |
91x91 |
92x92 |
93 |
78 |
|

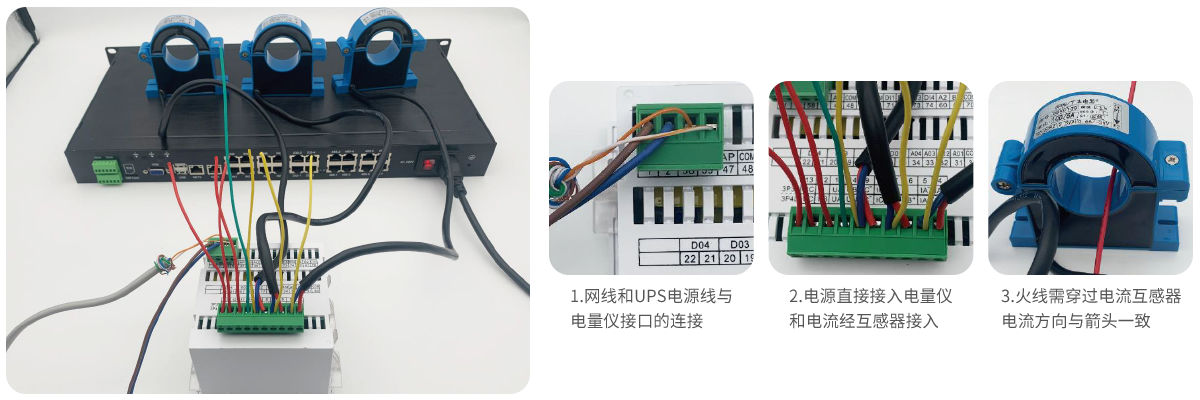

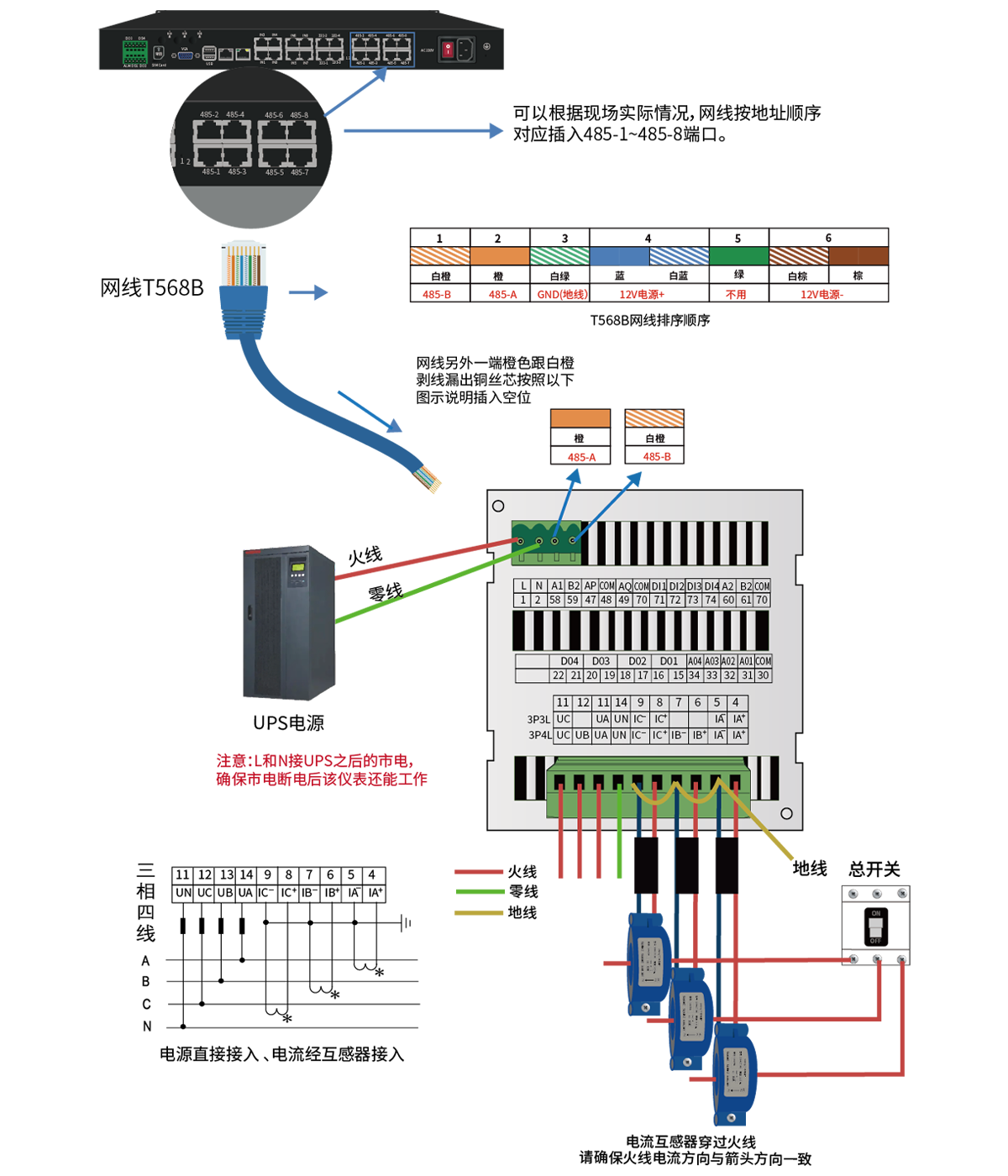

接线说明
485信号线接线时注意 A\B 两条线不能接反，总线上多台设备间地址不能冲突
 |
类别 |
接口 |
说明 |
|
电源 |
L/1 |
电源正，接 UPS 之后的市电火线 |
|
N/2 |
电源负，接 UPS 之后的市电零线 |
|
L 和 N 接 UPS 之后的市电供电，确保市电断电后该仪表还能工作 |
|
通信 |
A1/58 |
485-A，接网线的橙色 |
|
B1/59 |
485-B，接网线的白橙 |
|
强电（三相四线） |
11/UA |
三相火线电 A |
|
12/UB |
三相火线电 B |
|
13/UC |
三相火线电 C |
|
14/UN |
零线 |
|
强电（三相四线） |
4/IA+ |
第 1 组电流互感器，接红色线 |
|
5/IA- |
第 1 组电流互感器，接蓝色线+地线 |
|
6/IB+ |
第 2 组电流互感器，接红色线 |
|
7/IB- |
第 2 组电流互感器，接蓝色线+地线 |
|
8/IC+ |
第 3 组电流互感器，接红色线 |
|
9/IC- |
第 3 组电流互感器，接蓝色线+地线 |
|
