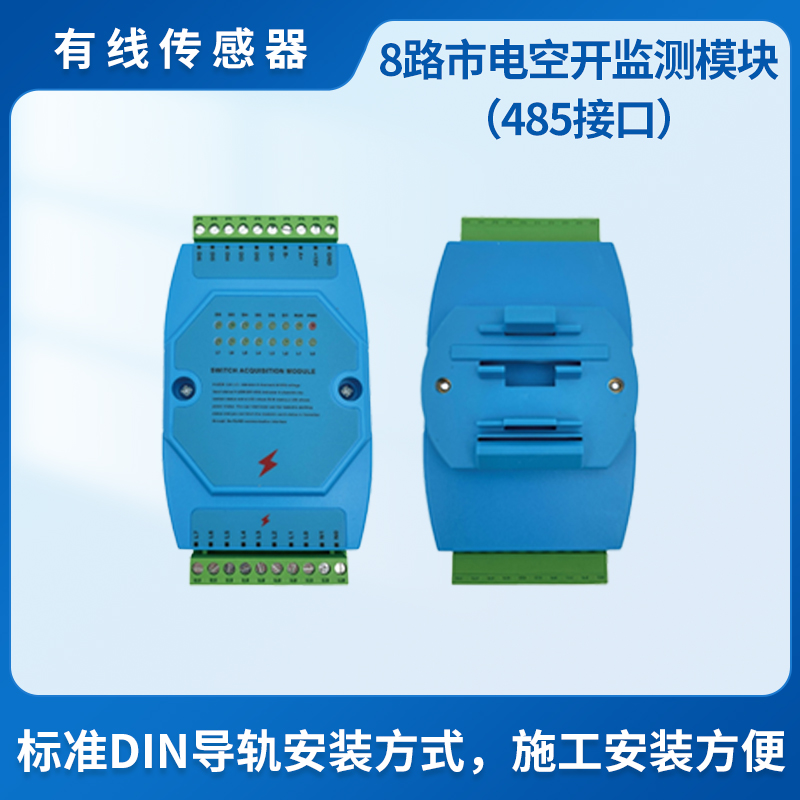

8路市电空开监测模块（485接口）
主要用于机房监控、工业控制或其它分布式数据的开关量采集。上报接口采用RS485通讯总线及标准MODBUS-RTU通用协议，方便集成到第三方应用系统中。
  • 性能特点


产品介绍


基本参数
参数 内容
电源输入 2VDC,范围：9～24VDC
功耗 <1W
环境温度 -10℃～50℃
环境湿度 10%～90%RH，无凝露
静电防护 接触放电:±6KV；空气放电:±8KV
EFT 防护 ±2KV
外形结构 (长×宽×高)100mm*70mm*25mm（不含端子）
接口类型 RS485
通信协议 MODBUS RTU
数据格式 N,8,1
数据波特率 1200～19200bps，缺省 9600bps
输入通道 8 路，交流电压隔离输入；6 路，非隔离输入
交流输入模式 交流电压输入
输入模式 干结点输入
光电隔离电压 3750Vrms
交流通道输入阻抗 100K/1w(内部集成)
干接点输入阻抗 1K(内部集成)
交流输入电平 逻辑电平 0（80～250VAC）；逻辑电平 1（0～30VAC max.）
干接点输入电平 逻辑电平 0（输入 DI 与 GND 导通）；逻辑电平 1（输入 DI 与 GND 断开）
状态指示灯 上电自检通过常亮，通信时闪亮
接线接口 采用外接式 10 位接线端子，可方便地拆卸连线
内置双重看门狗，保证模块在任何干扰下能自动恢复
外接端口具有 EMC 设计，抗干扰能力强，长期稳定性高
标准 DIN 导轨安装方式,施工安装方便

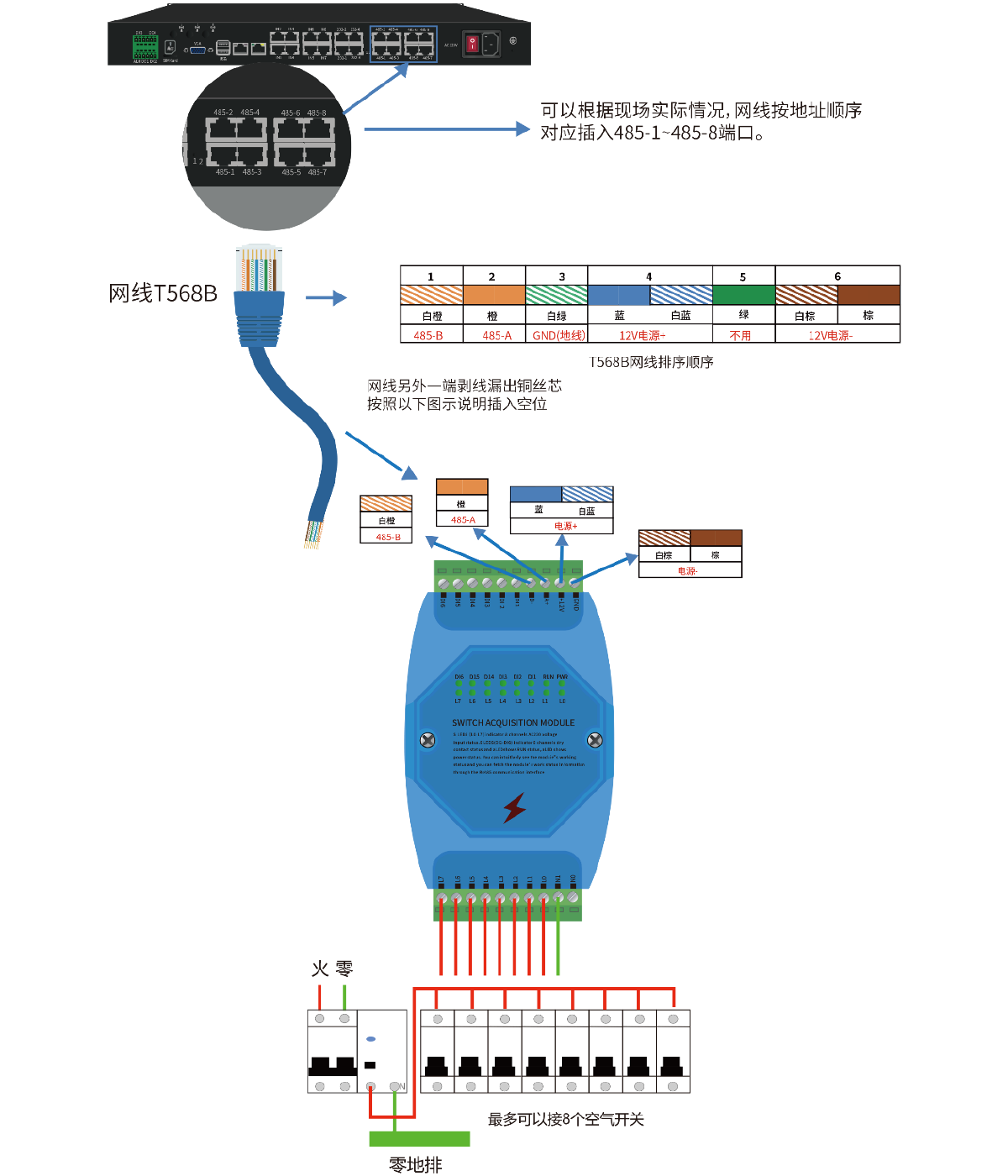

接线说明
类别 接口 说明
电源 12V+ 电源正，接网线的蓝+白蓝
GND 电源负，接网线的棕+白棕
通信 A+ 485-A，接网线的橙色
B- 485-B，接网线的白橙
交流电压隔离输入 8 路 交流电 （L0～L7） 电源正，接检测线路的火线
2 路 （N0、N1） 电源负，接检测线路的零线

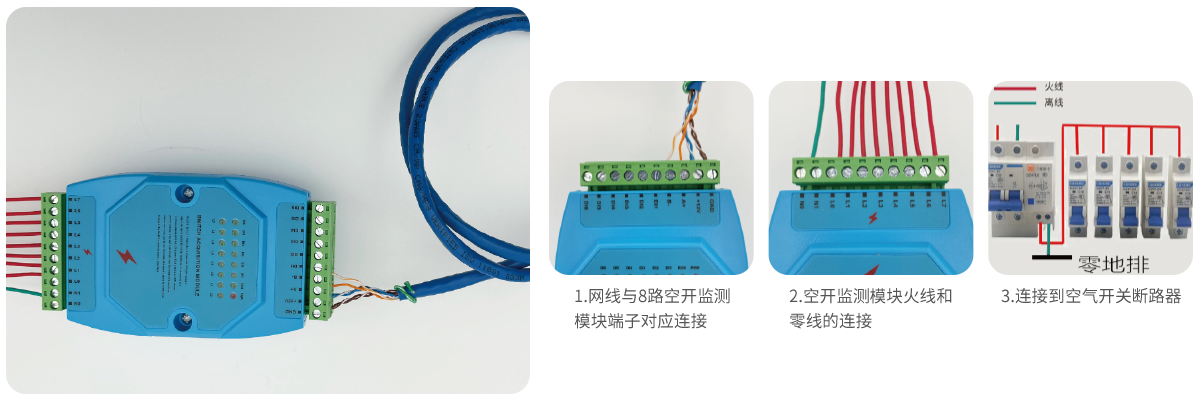

主机接线说明
