断路器特性监测装置
主要用于在线检测高压断路器的机械动作性能，能够实时了解断路器的机械性能，当发生异常时，能够及时报警，提醒维护，减少因断路器自身故障而引起的意外损失，保证断路器的使用寿命。
  • 性能特点


产品概述

专为各类10KV断路器配套生产的检测模块，主要用于在线检测高压断路器的机械动作性能，能够实时了解断路器的机械性能。

当发生异常时，能够及时报警，提醒维护，减少因断路器自身故障而引起的意外损失，保证断路器的使用寿命。



主要功能
01.

· 不影响、不改变断路器本身结构、接线及特性
02.

· 满足各种常规三相断路器、铁路牵引单相断路器、地铁直流断路器等各种形式的监测要求
03.

· 液晶显示屏显示断路器的运行状态及健康状况，实时获取断路器参数
04.

· 可通过有线或无线集中显示（选配），满足了新建项目和改造项目的不同需求
05.

· 对断路器分合闸线圈及储能线圈进行实时监测，线圈电流异常时进行报警，装置采用穿芯式霍尔传感器采集电流信号，不影响断路器原有操作，提高供电可靠性
06.

· 对断路器位移实时监测，装置采用非接触式传感器，便于安装，不影响断路器原有操作，提高供电可靠性
07.

· 带标准的RS485及物联网无线通信接口，也可扩展为IEC61850规约，符合泛在电力物联网的建设标准
08.

· 装置采用基于ARM内核的嵌入式工业控制CPU，实时采集断路器的电流信号，经过信号放大，滤波，A/D转换等一系列过程，将采集信息送给处理器分析诊断，之后将断路器的状态信息在液晶屏上显示出来，同时设备具有远传功能


主要技术指标
主要技术指标 记录当前分合闸状态及分合闸次数
储能时间、储能电机电流峰值（最大）值
分闸、合闸时间（相对于辅助开关）
分闸、合闸线圈峰值（最大）电流值
分闸、合闸线圈断线检测
分闸、合闸速度（需设定初始超程）
一相一次电流有效值显示
测量分闸、合闸线圈电流曲线（测量范围0-10A，测量精度±5%），同步测量一相一次电流曲线（0-5A，测量精度±5%）
测量储能电机电流曲线；(测量范围0-10A，测量精度±5%)
实时时钟显示，测量数据带有实时时间表戳
有线485上传接口和无线LORA接口可选
1.29寸128*64 OLED显示屏，4个轻触按键
工作电压：宽范围电源，AC(85V-220V)，DC(110V/220V)；本机功耗：≤ 3W
工作环境温度：-10℃～70℃；相对湿度：5%～70%RH
EMC 电磁兼容试验等级：IV级

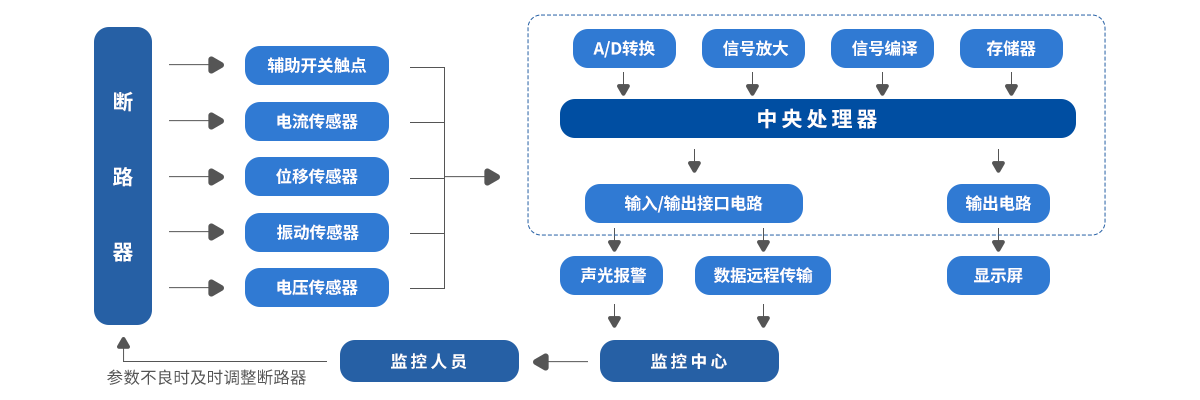

系统硬件示意图

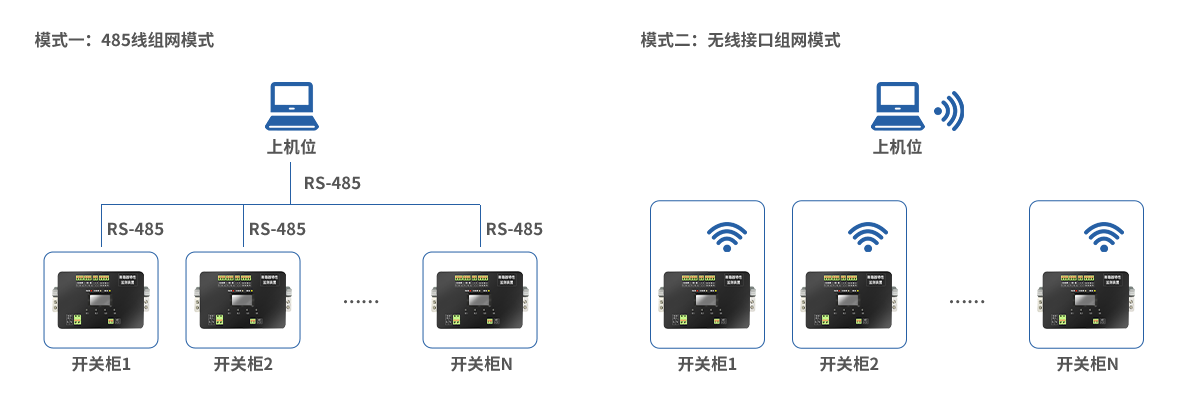

系统网络结构图
