主机展示

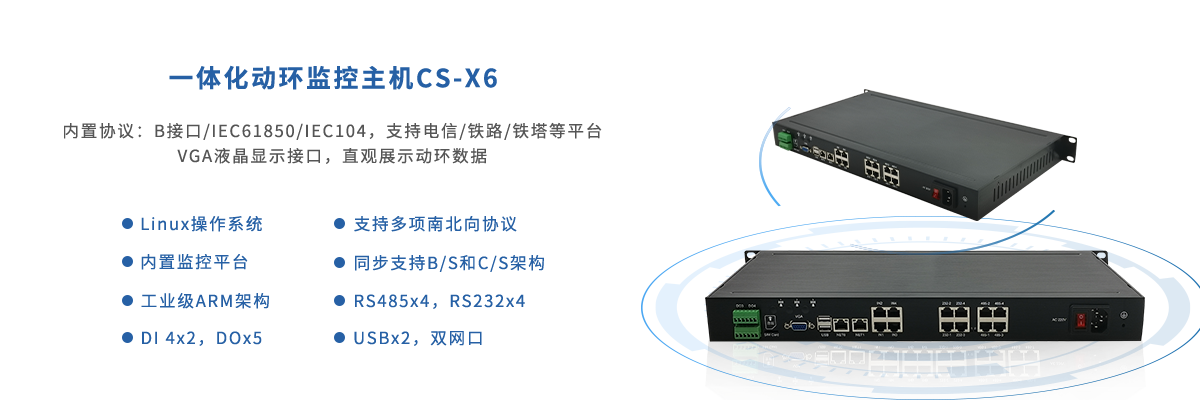

产品简介

CS-X6 是一款适应各种动力环境监控应用的高性能一体化监控主机，如机房环境监控、配电房和变电站辅助监控、档案室环境监控、库房环境管理。系统基于低功耗的32位工业级ARM嵌入式芯片，嵌入式Linux 操作系统，TF卡存储，提供便捷的嵌入式WEB服务，无需依赖网络、上位机软件即可完成视频、供配电、UPS、蓄电池、温湿度、空调、漏水、新风机、烟感、消防、防雷、红外、门禁、服务器、路由器、交换机、存储设备等进行集中监控管理，支持通过短信、APP、微信、电话语音、邮件、声光、 PC 客户端进行告警。主机支持直接使用IE浏览器进行监控管理，系统内建完善的TCP/IP功能。
主机按标准19寸1U全铝挂耳设计，自带VGA液晶显示接口可直观展示动环数据。主机自带不同类型的数据接口，适用于各种接口类型的传感器接入。主机为传感器提供工作电源，支持停电状态时内置的后备电源独立为主机和传感器供电，双网口设计可实现灵活组网或跨平台无缝集成。

应用场景

适用于政府、电力、军队、学校、银行、电信、教育、医院、机场、铁路、公路、工厂、酒店、仓库、交通等行业，专为计算机网络机房、通信机房、通信基站、电力基站、变电站、居民配电所、UPS机房、蓄电池组机房、户外机柜、无人值守现场、档案室、仓库等场景的动力、环境、安全及网络的一体化监控而设计。

产品优势

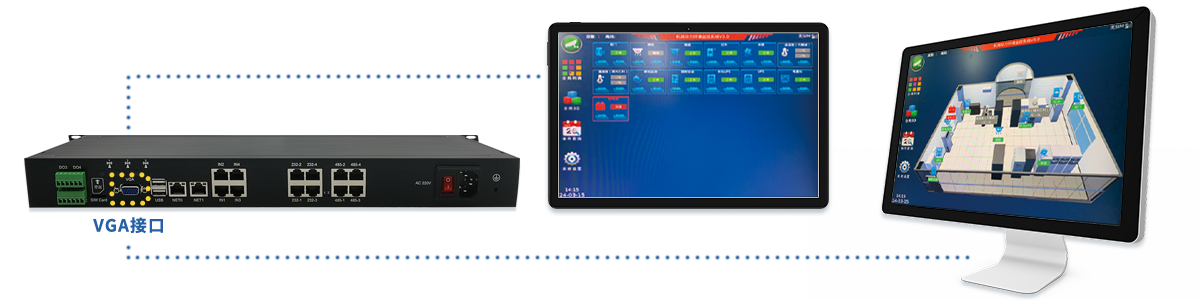

1、主机自带VGA液晶显示接口，可直观显示当前动环运行状态；
2、主机可配合海康录像机或摄像机对接系统软件进行展示；
3、ARM架构——采用TI工业级芯片，稳定运行有保障；
4、精简裁剪的嵌入式linux操作系统，提高系统运行速度；
5、自带4路485串口、RJ45接口，带12VDC供电输出，4级EMC防护；
6、自带4路232串口、、RJ45接口，4级EMC防护；
7、自带8路光耦隔离开关量输入， RJ-45接口，带12V供电；
8、自带5路报警输出，3路带12VDC输出，2路10A继电器控制；
9、AC 220V供电电源，内置72W/30min后备锂电池电源可选
10、同步支持短信、微信、云平台和IOS和安卓手机APP报警推送和数据实时查询；
11、3D展示直观大方，传感器组态配置简单方便；
12、同步支持单机客户端管理和多主机联网集中监控管理；
13、提供对外数据主动推送和被动获取接口，支持第三方接口定制开发；
14、支持系统无响应时，硬件自动重启，无需人为干预和维护；
15、标准19寸1U全铝主机，防尘、防静电、抗干扰；
16、主机无风扇，超静音，前置OLED液晶，支持实时状态查看；
17、自带全网通4G无线网络，可同步进行短信收发和数据无线传输；
18、持三大协议：B接口、IEC61850、光芒104，无缝对接铁塔、铁路、电信、电力平台；
19、完美兼容99%第三方产品接入，只要有协议都能进行对接；

性能参数

规格型号	CS-X6	客户端架构	同步支持B/S和C/S架构
系统架构	ARM	PC客户端	机房动力环境监控系统V3.0（带软件著作权）
操作系统	嵌入式Linux	手机终端	机房云控手机客户端软件V1.0（带软著，支持IOS、安卓APP）
处理器	TI	微信终端	机房云控微信云平台软件V1.0（带软件著作权）
内置服务	WEB、FTP、TELNET、SOAP、 REST、HTTP	集中平台	动环联网集中监控系统V1.0（带软件著作权）
内置协议	B接口、IEC61850、光芒104，支持电信、铁路、电力、铁塔平台	报警系统	智能语音短信报警系统V1.0（带软件著作权）
网络接口	2路10M/100M/1000M自适应，物理接口：RJ-45	门禁系统	智能门禁管理系统V1.0（带软著，协议直接对接，不使用SDK）
串口接口	4路485,4路232；RJ-45物理接口；4级EMC防护；带12V输出	远程控制	支持云透传，无需固定公网IP或NAT端口映射
报警输入	8路光耦隔离开关量输入；RJ-45物理接口；带12V电源输出	报警输出	5路报警输出，其中3路12V光耦输出，2路10A继电器控制
USB接口	2路USB接口	视频支持	支持海康录像机或摄像机接入系统
无线接口	支持全网通4G无线网络，可同步短信发送和无线数据发送；	存储接口	TF存储
显示接口	VGA接口显示	液晶显示	前置OLED液晶显示
供电电源	AC 220V	指示灯	5路指示灯，分别代表电源、运行、网络、报警、视频
物理尺寸	483mm×250mm×43mm（带耳朵）	产品认证	带第三方权威检测报告
工作环境	温度：-30至60℃ ；湿度：0%至95%（无凝结）	升级方式	网络远程升级；升级软件可一键升级多台主机；

接口说明

创安恒业机房监控主机CS-X9接口图

LORA无线智能方案

Lora无线470M LORA通讯，安装方便；Lora通讯距离远，可达3公里；穿透能力强，可穿透几栋楼；符合输变电设备物联网传感器数据规范；具备跳频抗干扰功能和FNB退避策略；支持AES128加密传输等；

多种布署方案

支持壁挂/机架式多种布署方案，可以根据现场具体的情况进行合理搭配，让设备按部就班，各就各位，在合适的位置放合适的设备，使整个配电房达到简洁明了的效果。

1款机架式 3款壁挂

单机客户端展示

: 单机大屏展示

: 传感器列表展示

: 传感器3D展示

: 传感器详情展示

: 实时视频查看

: 历史录像回放

单机H5网页平台展示

: 商务蓝-大屏展示

: 国网绿-大屏展示

: 大屏模块展示

: 组合模块选择

: 传感器列表展示

: 传感器3D展示

: 实时监控展示

: 实时曲线状态列表

集中监控平台展示

: 绿版-集中监控大屏展示

: 绿版-监控点地图电子展示

: 蓝版-传感器列表展示

: 蓝版-传感器3D展示

: 绿版-多主机联网集中监控管理

: 绿版- 实时状态列表

10寸触摸屏展示

: 传感器3D展示

: 传感器列表展示

手机APP展示（安卓和IOS）

: 报警推送界面

: 监控点列表

: 传感器详情

: 远程布/撤防

微信云平台展示

: 机房列表显示

: 机房地图显示

: 传感器列表

: 实时视频监控

现场案例

技术参数

规格型号	CS-X6	客户端架构	同步支持B/S和C/S架构
系统架构	ARM	PC客户端	机房动力环境监控系统V3.0（获软件著作权）
操作系统	嵌入式Linux	手机终端	机房云控手机客户端软件V1.0（获软著，支持IOS、安卓APP）
外观材质	19寸1U全铝设计	微信终端	机房云控微信云平台软件V1.0（获软件著作权）
内置服务	WEB、FTP、TELNET、SOAP、 REST、HTTP	集中平台	动环联网集中监控系统V1.0（获软件著作权）
内置协议	B接口、IEC61850、光芒104，支持电信、铁路、电力、铁塔等平台	报警系统	智能语音短信报警系统V1.0（获软件著作权）
网络接口	2路10M/100M/1000M自适应，物理接口：RJ-45	门禁系统	智能门禁管理系统V1.0（获软著，协议直接对接，不使用SDK）
串口接口	4路485，4路232；RJ-45物理接口；4级EMC防护；带12V输出	远程控制	支持云透传，无需固定公网IP或NAT端口映射
告警输入	8路光耦隔离开关量输入；RJ-45物理接口；带12V电源输出	告警输出	5路告警输出，其中3路12V光耦输出，2路10A继电器控制
USB接口	2路USB接口	视频支持	支持海康录像机或摄像机接入系统
无线接口	支持全网通4G无线网络，可同步短信发送和无线数据发送；	存储接口	TF存储
显示接口	VGA接口显示	液晶显示	前置OLED液晶显示
供电电源	AC 220V	指示灯	5路指示灯，分别代表电源、运行、网络、告警、视频
物理尺寸	483mm×250mm×43mm（带耳朵）	产品认证	获第三方权威检测报告
工作环境	温度：-30至60℃ ；湿度：0%至95%（无凝结）	升级方式	网络远程升级；升级软件可一键升级多台主机

机房动环监控方案-主要配置清单

一、机房动力环境监控系统主机
序号	设备名称	型号	数量	单位	品牌	备注
1	动环监控系统一体主机	CS-X6	1	台	C-SAFE	支持VGA触摸屏接入
二、机房常规配置
1	温湿度传感器	CS-TH30	2	台	C-SAFE	485接口，大概30平安装1个
2	烟感探测传感器	CS-ISK20	2	台	C-SAFE	开关量接口，20-30平安装1个
3	红外探测传感器	CS-IIR20	1	台	C-SAFE	开关量接口，一般安装大门入口
4.1	非定位漏水传感器	CS-WFS	2	台	C-SAFE	485接口，一般空调底下安装
4.2	5米水漏绳	CS-WS	2	条	C-SAFE	长度可定制，空调底下围一圈
5	断电探测传感器	CS-DD20	1	台	C-SAFE	485接口，安排配电柜，支持单相和三相
6	普通空调控制模块	CS-ACP	1	台	C-SAFE	自带温湿度, 支持来电自启
7	声光报警器	CS-JD20	1	台	C-SAFE	开关量接口
8	8路市电空开监测模块	CS-KK20	1	台	C-SAFE	一般用于监测空开是否跳闸
三、市配电监测子系统（软件子模块）
1	市配电监测子系统	CS-SDP	2	套	C-SAFE	嵌入安装和导轨安装可选
2	电流互感器	CS-100/5A	3	个	C-SAFE	每相配一个
四、UPS监测子系统（软件子模块）
1	UPS监测子系统	CS-UPS	1	套	C-SAFE	协议对接，监测内容根据协议说明
五、精密空调监控子系统（软件子模块）
1	精密空调监控子系统	CS-ACJM	1	套	C-SAFE	协议对接，监测内容根据协议说明
六、视频监控子系统（软件子模块）
1	视频监控子系统	CS-HK	1	套	C-SAFE	推荐海康视频，实现实时查看和历史回放
七、门禁监控子系统（软件子模块）
1	门禁监控子系统	CS-Door	1	套	C-SAFE	支持海康、微耕、中控门禁对接
2	刷卡门禁系统	海康或微耕	0	套	海康或微耕	刷卡+密码
3	指纹门禁系统	海康或中控	1	套	海康或中控	刷卡+密码+指纹
4	指纹+人脸门禁系统	海康或中控	0	套	海康或中控	刷卡+密码+指纹+人脸
八、消防监测子系统（软件子模块）
1	消防监测子系统	CS-XY	0	套	C-SAFE	需支持MODBUS RTU协议，推荐泰和安、海湾、北大
2	开关量接入	CS-IO	1	台	C-SAFE	简单开关量接入系统，消防报警系统也报警
九、蓄电池监测子系统
1	蓄电池采集监控主控器	CS-BM00CS	1	台	C-SAFE	主控器，每个模块可监控6组蓄电池
2	电流霍尔传感器	CS-BM00IS	2	个	C-SAFE	电流采集器，每组1个
3	单体电池传感器模块	CS-BM3KRS	32	个	C-SAFE	检测内阻、电压、电流、温度，每节电池1个
十、新风监控子系统（软件子模块）
1	新风监控子系统	CS-XF	1	套	C-SAFE	需提供设备通讯协议
十一、其他配置：
1	GSM短信报警模块	CS-GSM	0	个	C-SAFE	短信模块(内置)
2	GSM短信+语音模块	CS-GSMV2	1	个	C-SAFE	短信语音模块(网络版，多主机可共用)
3	手机APP	CS-APP	1	套	C-SAFE	支持IOS和安卓
4	微信云平台	CS-WX	1	套	C-SAFE	支持微信看视频
5	动力环境监控系统软件	CS-Client	1	套	C-SAFE	同步支持B/S或C/S架构
6	机房3D底图	CS-3D	1	张	C-SAFE	机房3D图
7	集中监控管理软件	CS-SVR	0	套	C-SAFE	多主机联网集中监控平台软件（多主机使用）

* 实际项目中的监控对象可能与以上清单列表有差异，可根据监测场景的面积及其待监测的设备等调整配置清单。
