产品简介

CS-X3 是一款主要针对小型场合或需求简单的动力环境监控应用的高性能一体化监控主机，适用于机房环境监控、配电房和变电站辅助监控、档案室环境监控、库房环境管理。系统采用低功耗的国产工业级 4 核 64 位嵌入式微控制处理器，嵌入式 Linux 操作系统.支持 1080P H2.65/H2.64编码，支持4K/60fps H2.65/H2.64/VP9解码，TF卡存储，提供便捷的嵌入式WEB服务，无需依赖网络、上位机软件即可完成视频、供配电、UPS、蓄电池、温湿度、空调、漏水、新风机、烟感、消防、防雷、红外、门禁、服务器、路由器、交换机、存储设备等进行集中监控管理，支持通过短信、APP、微信、电话语音、邮件、声光、 PC客户端进行告警。主机支持浏览器 BS和客户端 CS双重查看方式，系统内建完善的TCP/IP功能。主机设计小巧方便部署安装，主机自带HDMI液晶显示接口可直观显示当前动环数据展示，同时支持实时视频以及视频回放。主机自带不同类型的数据接口，适用于各种接口类型的传感器接入。主机为传感器提供工作电源，支持停电状态时内置的后备电源独立为主机和传感器供电，双网口设计可实现灵活组网或跨平台无缝集成。同时支持选配 AI 功能，实现人体摔倒、安全帽、口罩、小动物、烟雾、明火等AI智能识别并告警通知。

应用场景

适用于政府、电力、军队、学校、银行、电信、教育、医院、机场、铁路、公路、工厂、酒店、仓库、交通等行业，专为计算机网络机房、通信机房、通信基站、电力基站、变电站、居民配电所、UPS机房、蓄电池组机房、户外机柜、无人值守现场、档案室、仓库等场景的动力、环境、安全及网络的一体化监控而设计。

产品优势

1、采用ARM G52 CPU架构，国产工业级4核64位嵌入式微控制处理器，稳定；
2、支持OpenGL ES 1.1/2.0 3.2，OpenCL 2.0，Vulkan1.1，内嵌高性能2D加速硬件。
3、支持选配 AI 功能，实现人体摔倒、安全帽、口罩、小动物、烟雾、明火等AI智能识别并告警通知。
4、采用低功耗的国产工业级 4 核 64 位嵌入式微控制处理器，嵌入式 Linux 操作系统
5、支持1080P H2.65/H2.64编码，支持4K/60fps H2.65/H2.64/VP9解码；
6、TF卡存储，提供便捷的嵌入式WEB服务，无需依赖网络
7、自带2路USB接口，可接入鼠标和键盘进行控制和输入操作；支持USB3.0
8、内置2路RJ45 10M/100/1000M自适应以太网接口；
9、内置1路告警输出，带12V输出
10、内置5路报警输出，其中3路为12V光耦输出，2路为容量250Vx10A继电器输出；
11、自带2路485通讯串口、RJ45接口，带12VDC供电输出，4级EMC隔离防护；带1路232通讯接口，RJ45接口
12、DC12V 供电电源
13、可配置全网通4G短信语音报警模块，同步支持短信、电话语音和4G无线流量；
14、同步支持微信云平台、网页云平台、IOS端和安卓端手机APP报警推送和实时查询数据，支持微信查看现场视频，微信和APP均有对应的软件著作权
15、支持警笛、电话、短信、微信、邮件和手机APP多种报警方式；
16、同步支持B/S和C/S架构，除了支持WEB界面，还支持本地客户端软件；
17、支持网络远程升级，支持多主机一键同步升级；
18、支持微耕、中控门禁不使用SDK直接协议对接，实时监测门禁开门操作。
19、支持系统无响应时，硬件自动重启，无需人为干预和维护；
20、全铝主机，支持上机壳耳朵，支持1U机架式安装，或选配35mm导轨卡扣，导轨安装
21、提供第三方权威机构出具的主机检测报告,必须带EMC检测；
22、远程控制支持云透传，无需固定公网IP或NAT端口映射；
23、完美兼容99%第三方产品接入，只要有协议都能进行对接；
24、可直接外接HDMI触摸屏，方便管理人员现场查看动环数据，触摸屏上画面需随客户端界面更新保持同步，不允许使用串口触摸屏；
25、加强系统稳定性、加强数据安全性、解除拼连风险性，主机内置单一主板必须为一体主板，不允许由多块主板连线组成；
26、支持内置470-510MHZ频段的8接收通道和1发送通道的LORA无线采集网关，实时采集前端无线LORA传感器的数据，简化布线；
27、支持IEC61850和IEC104协议对接，支持私有协议对接开发。系统支持根据配置自动导出IEC61850平台所需的ICD文件，同时能自动生成104点表信息。
28、支持1路2.5寸SATA SSD/HDD接口，用于大数据存储使用。

性能参数

规格型号	CS-X3	客户端架构	同步支持B/S和C/S架构
系统架构	ARM G52 CPU架构	PC客户端	机房动力环境监控系统V3.0（带软件著作权）
操作系统	嵌入式Linux	手机终端	机房云控手机客户端软件V1.0（带软著，支持IOS、安卓APP）
简码技术	1080P H2.65/H2.64编码，支持4K/60fps H2.65/H2.64/VP9解码	微信终端	机房云控微信云平台软件V1.0（带软件著作权）
内置服务	WEB、FTP、TELNET、SOAP、 REST、HTTP	集中平台	动环联网集中监控系统V1.0（带软件著作权）
内置协议	B接口、IEC61850、光芒104，支持电信、铁路、电力、铁塔平台	报警系统	智能语音短信报警系统V1.0（带软件著作权）
网络接口	内置2路RJ45 10M/100/1000M自适应以太网接口	门禁系统	智能门禁管理系统V1.0（带软著，协议直接对接，不使用SDK）
串口接口	自带2路485通讯串口、RJ45接口，带12VDC供电输出，4级EMC隔离防护；带1路232通讯接口，RJ45接口	远程控制	支持云透传，无需固定公网IP或NAT端口映射
报警输入	自带4路光耦隔离开关量输入， RJ-45接口，带12V供电告警	告警输出	声光告警，带12V输出
USB接口	自带2路USB接口，可接入鼠标和键盘进行控制	视频支持	支持海康录像机或摄像机接入系统
DO 接口	内置1路告警输出，带12V输出	存储接口	TF存储
显示接口	主机自带HDMI可直观显示	安装方式	支持上机壳耳朵，支持1U机架式安装，可选配35mm导轨卡扣，导轨安装
供电电源	DC12V 供电电源	指示灯	6路指示灯，分别代表电源、告警、故障、4G、LORA、电源
物理尺寸	195mm×113mm×44mm（带耳朵）	产品认证	带第三方权威检测报告
工作环境	温度：-30至60℃ ；湿度：0%至95%（无凝结）	升级方式	网络远程升级；升级软件可一键升级多台主机；

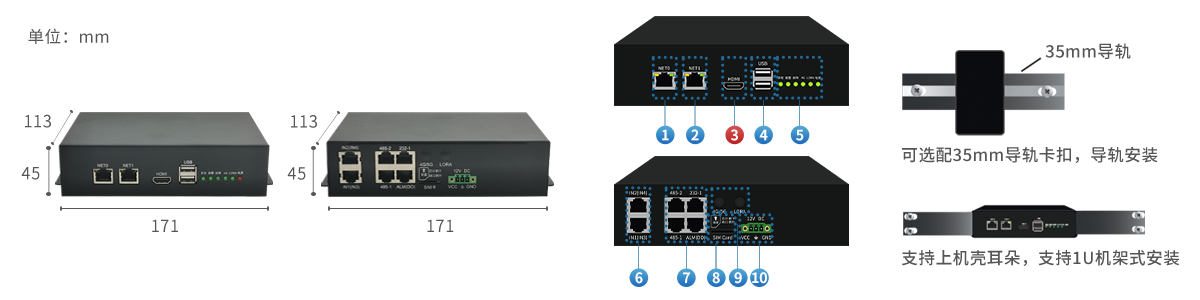

接口说明

创安恒业机房监控主机CS-X9接口图

LORA无线智能方案

Lora无线470M LORA通讯，安装方便；Lora通讯距离远，可达3公里；穿透能力强，可穿透几栋楼；符合输变电设备物联网传感器数据规范；具备跳频抗干扰功能和FNB退避策略；支持AES128加密传输等；

多种布署方案

支持壁挂/机架式多种布署方案，可以根据现场具体的情况进行合理搭配，让设备按部就班，各就各位，在合适的位置放合适的设备，使整个配电房达到简洁明了的效果。

1款机架式 3款壁挂

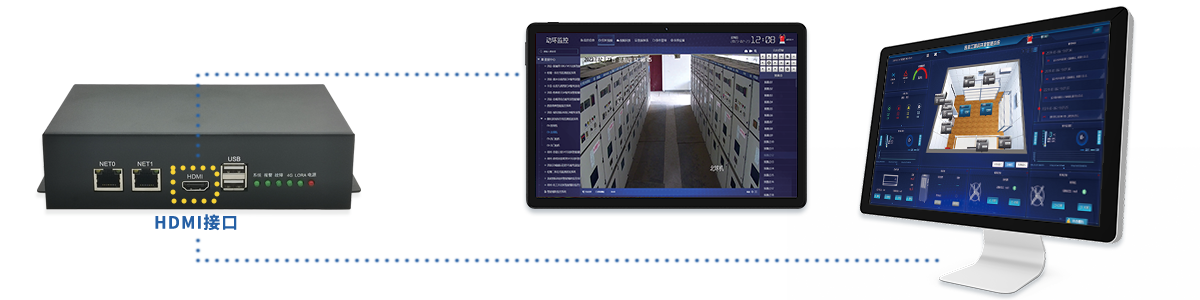

HDMI系统自带软件展示

: 大屏展示

: 视频展示

: AI实时视频分析-未佩戴安全帽

: AI实时视频分析-卧倒

: 事件展示

: 详情介绍

单机客户端展示

: 单机大屏展示

: 传感器列表展示

: 传感器3D展示

: 传感器详情展示

: 实时视频查看

: 历史录像回放

单机H5网页平台展示

: 商务蓝-大屏展示

: 国网绿-大屏展示

: 大屏模块展示

: 组合模块选择

: 传感器列表展示

: 传感器3D展示

: 实时监控展示

: 实时曲线状态列表

集中监控平台展示

: 绿版-集中监控大屏展示

: 绿版-监控点地图电子展示

: 蓝版-传感器列表展示

: 蓝版-传感器3D展示

: 绿版-多主机联网集中监控管理

: 绿版- 实时状态列表

10寸触摸屏展示

: 传感器3D展示

: 传感器列表展示

手机APP展示（安卓和IOS）

: 报警推送界面

: 监控点列表

: 传感器详情

: 远程布/撤防

微信云平台展示

: 机房列表显示

: 机房地图显示

: 传感器列表

: 实时视频监控

现场案例

技术参数

规格型号	CS-X3	客户端架构	同步支持B/S和C/S架构
系统架构	ARM G52 CPU架构	PC客户端	机房动力环境监控系统V3.0（获软件著作权）
操作系统	嵌入式Linux	手机终端	机房云控手机客户端软件V1.0（获软著，支持IOS、安卓APP）
简码技术	1080P H2.65/H2.64编码，支持4K/60 FPS H2.65/H2.64/VP9解码	微信终端	机房云控微信云平台软件V1.0（获软件著作权）
显示接口	主机自带HDMI可直观展示	集中平台	动环联网集中监控系统V1.0（获软件著作权）
网络接口	内置2路RJ-45 10M/100M/1000M自适应以太网接口	告警系统	智能语音短信报警系统V1.0（获软件著作权）
USB接口	自带2路USB接口，可接入鼠标和键盘，进行控制和输入操作，支持USB3.0	门禁系统	智能门禁管理系统V1.0（获软著，协议直接对接，不使用SDK）
开关量接口	自带4路光耦隔离开关量输入，RJ-45接口，带12V供电	远程控制	支持云透传，无需固定公网IP或NAT端口映射
DO接口	内置1路告警输出，带12V输出	视频支持	支持海康录像机或摄像机接入系统
串口接口	自带2路485通讯串口，RJ-45接口，带12V DC供电输出； 4级EMC隔离防护，带1路232通讯接口，RJ-45接口	存储接口	TF存储
供电电源	AC 220V	告警输出	5路告警输出，其中3路12V光耦输出，2路10A继电器控制
物理尺寸	195mm×113mm×44mm（带耳朵）	产品认证	获第三方权威检测报告
工作环境	温度：-30至60℃ ；湿度：0%至95%（无凝结）	升级方式	网络远程升级；升级软件可一键升级多台主机

机房动环监控方案-主要配置清单

一、机房动力环境监控系统主机
序号	设备名称	型号	数量	单位	品牌	备注
1	动环监控系统一体主机	CS-X3	1	台	C-SAFE	支持HDMI显示屏接入
二、机房常规配置
1	温湿度传感器	CS-TH30	2	台	C-SAFE	485接口，大概30平安装1个
2	烟感探测传感器	CS-ISK20	2	台	C-SAFE	开关量接口，20-30平安装1个
3	红外探测传感器	CS-IIR20	1	台	C-SAFE	开关量接口，一般安装大门入口
4.1	非定位漏水传感器	CS-WFS	2	台	C-SAFE	485接口，一般空调底下安装
4.2	5米水漏绳	CS-WS	2	条	C-SAFE	长度可定制，空调底下围一圈
5	断电探测传感器	CS-DD20	1	台	C-SAFE	485接口，安排配电柜，支持单相和三相
6	普通空调控制模块	CS-ACP	1	台	C-SAFE	自带温湿度, 支持来电自启
7	声光报警器	CS-JD20	1	台	C-SAFE	开关量接口
8	8路市电空开监测模块	CS-KK20	1	台	C-SAFE	一般用于监测空开是否跳闸
三、市配电监测子系统（软件子模块）
1	市配电监测子系统	CS-SDP	2	套	C-SAFE	嵌入安装和导轨安装可选
2	电流互感器	CS-100/5A	3	个	C-SAFE	每相配一个
四、UPS监测子系统（软件子模块）
1	UPS监测子系统	CS-UPS	1	套	C-SAFE	协议对接，监测内容根据协议说明
五、精密空调监控子系统（软件子模块）
1	精密空调监控子系统	CS-ACJM	1	套	C-SAFE	协议对接，监测内容根据协议说明
六、视频监控子系统（软件子模块）
1	视频监控子系统	CS-HK	1	套	C-SAFE	推荐海康视频，实现实时查看和历史回放
七、门禁监控子系统（软件子模块）
1	门禁监控子系统	CS-Door	1	套	C-SAFE	支持海康、微耕、中控门禁对接
2	刷卡门禁系统	海康或微耕	0	套	海康或微耕	刷卡+密码
3	指纹门禁系统	海康或中控	1	套	海康或中控	刷卡+密码+指纹
4	指纹+人脸门禁系统	海康或中控	0	套	海康或中控	刷卡+密码+指纹+人脸
八、消防监测子系统（软件子模块）
1	消防监测子系统	CS-XY	0	套	C-SAFE	需支持MODBUS RTU协议，推荐泰和安、海湾、北大
2	开关量接入	CS-IO	1	台	C-SAFE	简单开关量接入系统，消防报警系统也报警
九、蓄电池监测子系统
1	蓄电池采集监控主控器	CS-BM00CS	1	台	C-SAFE	主控器，每个模块可监控6组蓄电池
2	电流霍尔传感器	CS-BM00IS	2	个	C-SAFE	电流采集器，每组1个
3	单体电池传感器模块	CS-BM3KRS	32	个	C-SAFE	检测内阻、电压、电流、温度，每节电池1个
十、新风监控子系统（软件子模块）
1	新风监控子系统	CS-XF	1	套	C-SAFE	需提供设备通讯协议
十一、其他配置：
1	GSM短信报警模块	CS-GSM	0	个	C-SAFE	短信模块(内置)
2	GSM短信+语音模块	CS-GSMV2	1	个	C-SAFE	短信语音模块(网络版，多主机可共用)
3	手机APP	CS-APP	1	套	C-SAFE	支持IOS和安卓
4	微信云平台	CS-WX	1	套	C-SAFE	支持微信看视频
5	动力环境监控系统软件	CS-Client	1	套	C-SAFE	同步支持B/S或C/S架构
6	机房3D底图	CS-3D	1	张	C-SAFE	机房3D图
7	集中监控管理软件	CS-SVR	0	套	C-SAFE	多主机联网集中监控平台软件（多主机使用）

* 实际项目中的监控对象可能与以上清单列表有差异，可根据监测场景的面积及其待监测的设备等调整配置清单。
