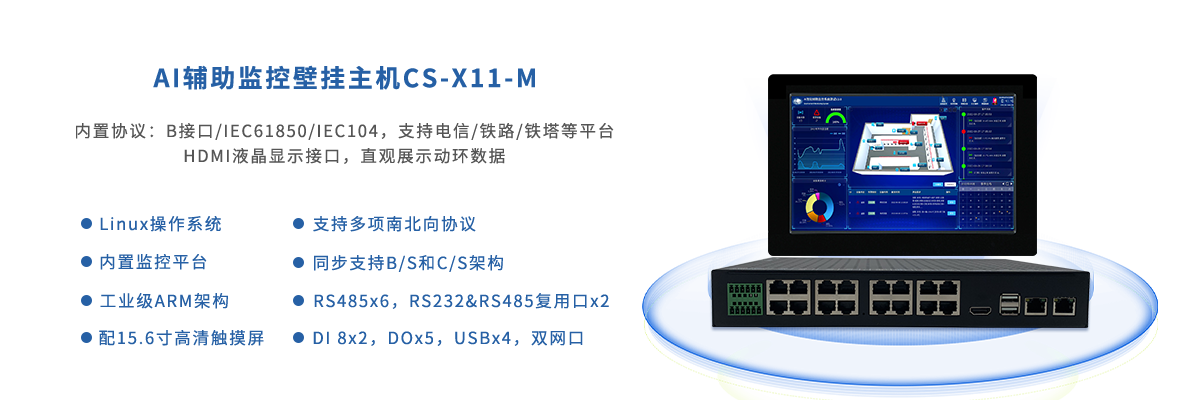

主机展示

产品简介

        CS-X11-M是一款适应各种动力环境监控应用的高性能一体化监控主机，如机房环境监控、配电房和变电站辅助监控、档案室环境监控、库房环境管理。除了具备常规动环主机所拥有的功能外，还具备强大的 AI 视频图像分析功能，集成了高效能 AI 加速器RKNN NPU，可实现人体摔倒、安全帽、口罩、小动物、烟雾、明火等AI智能识别并告警通知。系统采用低功耗的国产工业级4核64位嵌入式微控制处理器，嵌入式Linux操作系统，支持1080P H2.65/H2.64 编码，支持4K/60fps H2.65/H2.64/VP9解码，TF卡存储，提供便捷的嵌入式WEB服务，无需依赖网络、上位机软件即可完成视频、 供配电、UPS、蓄电池、温湿度、空调、漏水、 新风机、 烟感、 消防、防雷、红外、门禁、服务器、路由器、交换机、存储设备等进行集中监控管理，支持通过短信、 APP、微信、电话语音、邮件、声光、PC客户端进行告警。 主机支持浏览器BS和客户端CS双重查看方式，系统内建完善的TCP/IP功能。 主机设计小巧方便部署安装，主机自带 HDMI 和EDP 液晶显示接口，可直观展示当前动环数据状态， 同时支持实时视频以及视频回放，支持EDP和HDMI双显双控。主机自带不同类型的数据接口，适用于各种接口类型的传感器接入。主机为传感器提供工作电源， 停电状态时内置的后备电源独立为主机和传感器供电，双网口设计可实现灵活组网或跨平台无缝集成。

应用场景

        适用于政府、电力、军队、学校、银行、电信、教育、医院、机场、铁路、公路、工厂、酒店、仓库、交通等行业，专为计算机网络机房、通信机房、通信基站、电力基站、变电站、居民配电所、UPS机房、蓄电池组机房、户外机柜、无人值守现场、档案室、仓库等场景的动力、环境、安全及网络的一体化监控而设计。

产品优势

• 1、采用ARM G52 CPU架构，国产工业级4核64位嵌入式微控制处理器，稳定；
• 2、支持OpenGL ES 1.1/2.0 3.2，OpenCL 2.0，Vulkan1.1，内嵌高性能2D加速硬件。
• 3、集成高效能AI加速器RKNN NPU，可实现人体摔倒、安全帽、口罩、小动物、烟雾、明火等AI智能检测并报警通知，可定制开发。
• 4、采用嵌入式精简裁剪的嵌入式linux操作系统，提高系统安全和运行速度；
• 5、支持1080P H2.65/H2.64编码，支持4K/60fps H2.65/H2.64/VP9解码；
• 6、主机自带HDMI和EDP液晶显示接口，可直观显示当前动环数据展示，同时支持实时视频以及视频回放，支持EDP和HDMI双显双控。
• 7、自带4路USB接口，可接入鼠标和键盘进行控制和输入操作；支持USB3.0；
• 8、内置2路RJ45 10M/100/1000M自适应以太网接口；
• 9、自带16路光耦隔离开关量输入， RJ-45接口，带12V供电；
• 10、内置5路报警输出，其中3路为12V光耦输出，2路为容量250Vx10A继电器输出；
• 11、内置自带8路485通讯串口、RJ45接口，带12VDC供电输出，4级EMC隔离防护；其中2路支持切换232通讯接口。
• 12、AC 220V供电电源，内置72W/30min后备锂电池电源可选；
• 13、可配置全网通4G短信语音报警模块，同步支持短信、电话语音和4G无线流量；
• 14、同步支持微信云平台、网页云平台、IOS端和安卓端手机APP报警推送和实时查询数据，支持微信查看现场视频，微信和APP均有对应的软件著作权
• 15、支持警笛、电话、短信、微信、邮件和手机APP多种报警方式；
• 16、同步支持B/S和C/S架构，除了支持WEB界面，还支持本地客户端软件；
• 17、支持网络远程升级，支持多主机一键同步升级；
• 18、支持微耕、中控门禁不使用SDK直接协议对接，实时监测门禁开门操作。
• 19、支持系统无响应时，硬件自动重启，无需人为干预和维护；
• 20、标准19寸 1U全铝主机尺寸，前置OLED液晶，支持实时状态显示；
• 21、提供第三方权威机构出具的主机检测报告,必须带EMC检测；
• 22、远程控制支持云透传，无需固定公网IP或NAT端口映射；
• 23、完美兼容99%第三方产品接入，只要有协议都能进行对接；
• 24、可直接外接HDMI触摸屏，方便管理人员现场查看动环数据，触摸屏上画面需随客户端界面更新保持同步，不允许使用串口触摸屏；
• 25、加强系统稳定性、加强数据安全性、解除拼连风险性，主机内置单一主板必须为一体主板，不允许由多块主板连线组成；
• 26、支持内置470-510MHZ频段的8接收通道和1发送通道的LORA无线采集网关，实时采集前端无线LORA传感器的数据，简化布线；
• 27、支持IEC61850和IEC104协议对接，支持私有协议对接开发。系统支持根据配置自动导出IEC61850平台所需的ICD文件，同时能自动生成104点表信息。
• 28、支持1路2.5寸SATA SSD/HDD接口，用于大数据存储使用。

性能参数

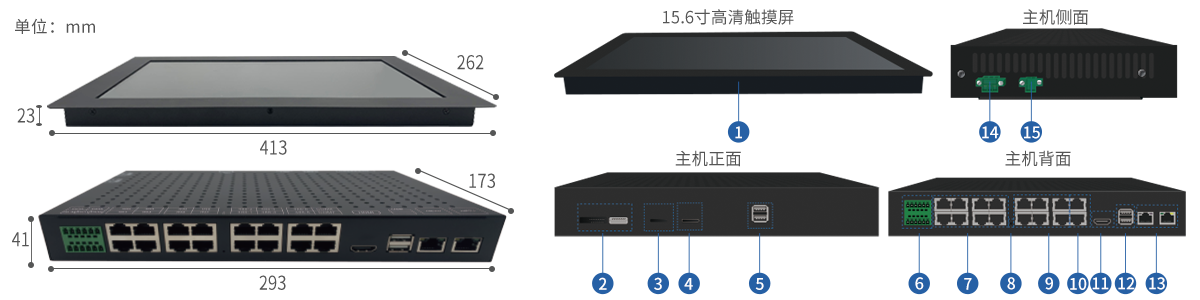

接口说明

LORA无线智能方案

          Lora无线470M LORA通讯，安装方便；Lora通讯距离远，可达3公里；穿透能力强，可穿透几栋楼；符合输变电设备物联网传感器数据规范；具备跳频抗干扰功能和FNB退避策略；支持AES128加密传输等；

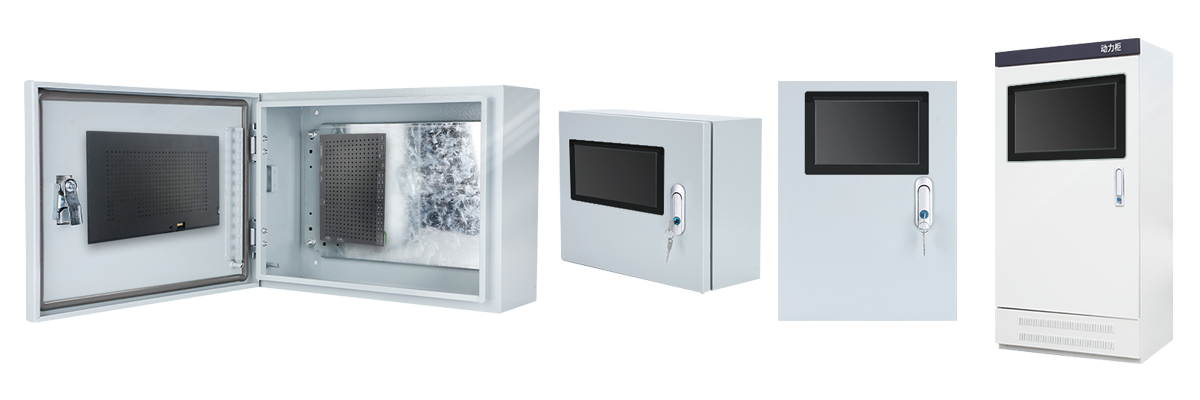

多种布署方案

          支持壁挂/机架式多种布署方案，可以根据现场具体的情况进行合理搭配，让设备按部就班，各就各位，在合适的位置放合适的设备， 使整个配电房达到简洁明了的效果。

                                                                                                                                       1款机架式 3款壁挂

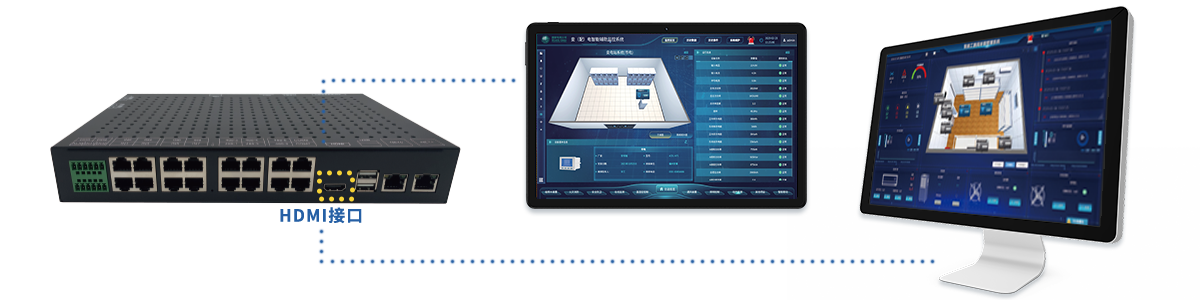

HDMI系统自带软件展示


大屏展示

视频展示

AI实时视频分析-未佩戴安全帽

AI实时视频分析-卧倒

事件展示

详情介绍

单机客户端展示

单机大屏展示

传感器列表展示

传感器3D展示

传感器详情展示

实时视频查看

历史录像回放

单机H5网页平台展示

商务蓝-大屏展示

国网绿-大屏展示

大屏模块展示

  组合模块选择

传感器列表展示

  传感器3D展示

实时监控展示

 实时曲线状态列表

集中监控平台展示

绿版-集中监控大屏展示

绿版-监控点地图电子展示

蓝版-传感器列表展示

蓝版-传感器3D展示

绿版-多主机联网集中监控管理

绿版- 实时状态列表

10寸触摸屏展示

传感器3D展示

传感器列表展示

手机APP展示（安卓和IOS）

报警推送界面

监控点列表

传感器详情

远程布/撤防

微信云平台展示

机房列表显示

机房地图显示

传感器列表

实时视频监控


现场案例
