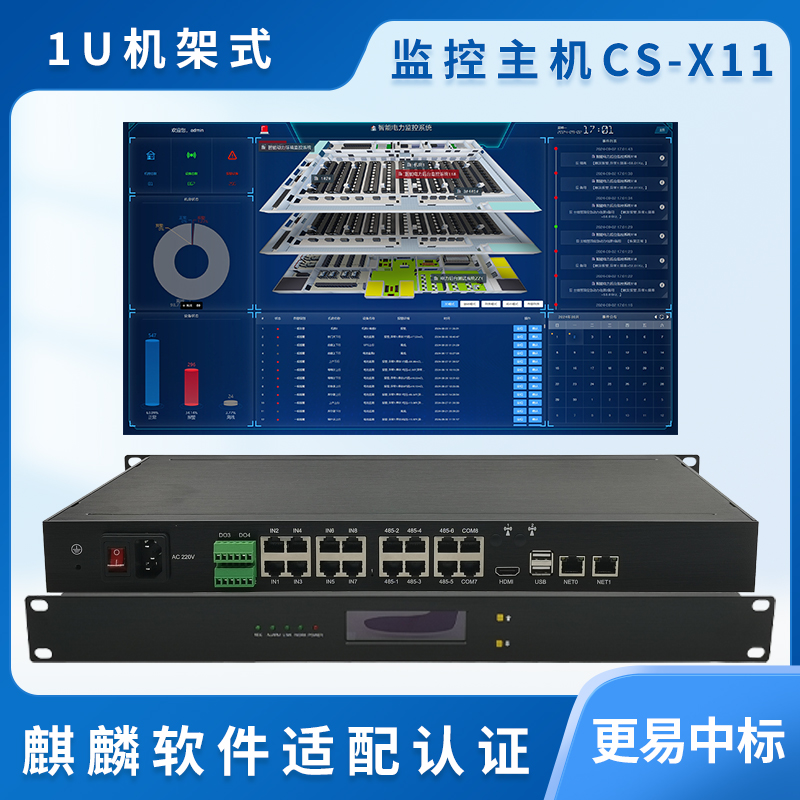

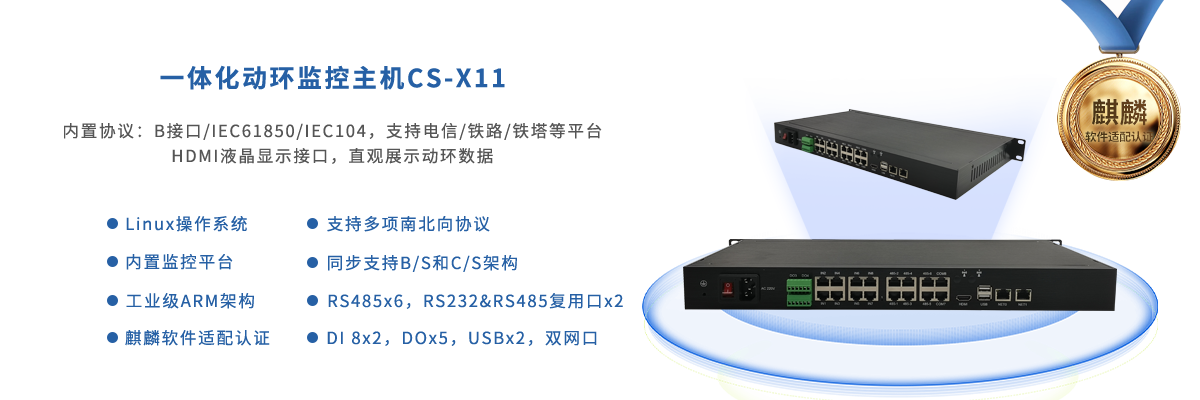

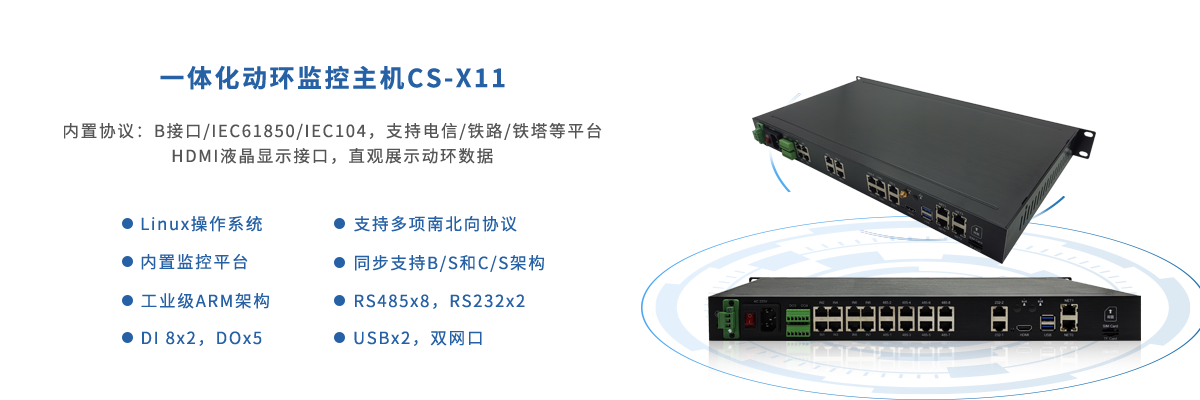

CS-X11是一款适应各种机房动力环境监控应用的高性能一体化监控主机。系统基于低功耗的32位TI工业级ARM嵌入式芯片，嵌入式Linux操作系统，TF卡存储，提供便捷的嵌入式WEB服务，无需依赖网络、上位机软件即可完成视频、供配电、UPS、蓄电池、温湿度、空调、漏水、新风机、烟感、消防、防雷、红外、门禁、服务器、路由器、交换机、存储设备等进行集中监控管理，通过短信、APP、微信、电话、邮件、声光进行报警。主机支持直接使用IE浏览器进行监控管理，系统内建完善的TCP/IP功能。主机无需电脑，无需服务器，只需网关加显示器，主机自带HDMI高清显示，最大可支持2K分辨率，直观展示动环数据。主机自带多路232、485串口，适用于多种接口类型的传感器接入。主机为各种传感器提供工作电源，停电状态下能够使用内置的后备电源独立为主机和传感器提供电，可以直接使用IE浏览器进行监控管理，系统内建完善的TCP/IP功能，双网口设计可实现灵活组网或跨平台无缝集成。

应用场景

适用于政府、电力、军队、学校、银行、电信、教育、医院、机场、铁路、公路、工厂、酒店、仓库、交通等行业，专为计算机网络机房、通信机房、通信基站、电力基站、变电站、居民配电所、UPS机房、蓄电池组机房、户外机柜、无人值守现场、档案室、仓库等场景的动力、环境、安全及网络的一体化监控而设计。

产品优势

1、采用ARM G52 CPU架构，国产工业级4核64位嵌入式微控制处理器，稳定；
2、支持OpenGL ES 1.1/2.0 3.2，OpenCL 2.0，Vulkan1.1，内嵌高性能2D加速硬件。
3、集成高效能AI加速器RKNN NPU，可实现人体摔倒、安全帽、口罩、小动物、烟雾、明火等AI智能检测并报警通知，可定制开发。
4、采用嵌入式精简裁剪的嵌入式linux操作系统，提高系统安全和运行速度；
5、支持1080P H2.65/H2.64编码，支持4K/60fps H2.65/H2.64/VP9解码；

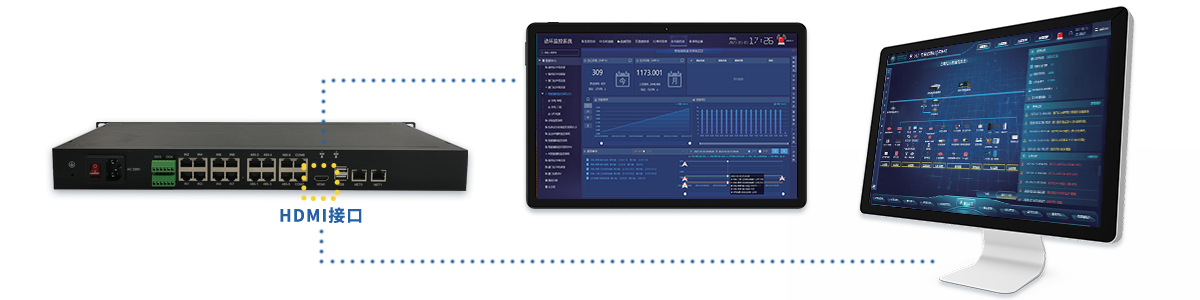

6、主机自带HDMI和EDP液晶显示接口，可直观显示当前动环数据展示，同时支持实时视频以及视频回放，支持EDP和HDMI双显双控。
7、自带4路USB接口，可接入鼠标和键盘进行控制和输入操作；支持USB3.0；
8、内置2路RJ45 10M/100/1000M自适应以太网接口；
9、自带16路光耦隔离开关量输入， RJ-45接口，带12V供电；
10、内置5路报警输出，其中3路为12V光耦输出，2路为容量250Vx10A继电器输出；
11、内置自带8路485通讯串口、RJ45接口，带12VDC供电输出，4级EMC隔离防护；其中2路支持切换232通讯接口。
12、AC 220V供电电源，内置72W/30min后备锂电池电源可选；
13、可配置全网通4G短信语音报警模块，同步支持短信、电话语音和4G无线流量；
14、同步支持微信云平台、网页云平台、IOS端和安卓端手机APP报警推送和实时查询数据，支持微信查看现场视频，微信和APP均有对应的软件著作权
15、支持警笛、电话、短信、微信、邮件和手机APP多种报警方式；
16、同步支持B/S和C/S架构，除了支持WEB界面，还支持本地客户端软件；
17、支持网络远程升级，支持多主机一键同步升级；
18、支持微耕、中控门禁不使用SDK直接协议对接，实时监测门禁开门操作。
19、支持系统无响应时，硬件自动重启，无需人为干预和维护；
20、标准19寸 1U全铝主机尺寸，前置OLED液晶，支持实时状态显示；
21、提供第三方权威机构出具的主机检测报告,必须带EMC检测；
22、远程控制支持云透传，无需固定公网IP或NAT端口映射；
23、完美兼容99%第三方产品接入，只要有协议都能进行对接；

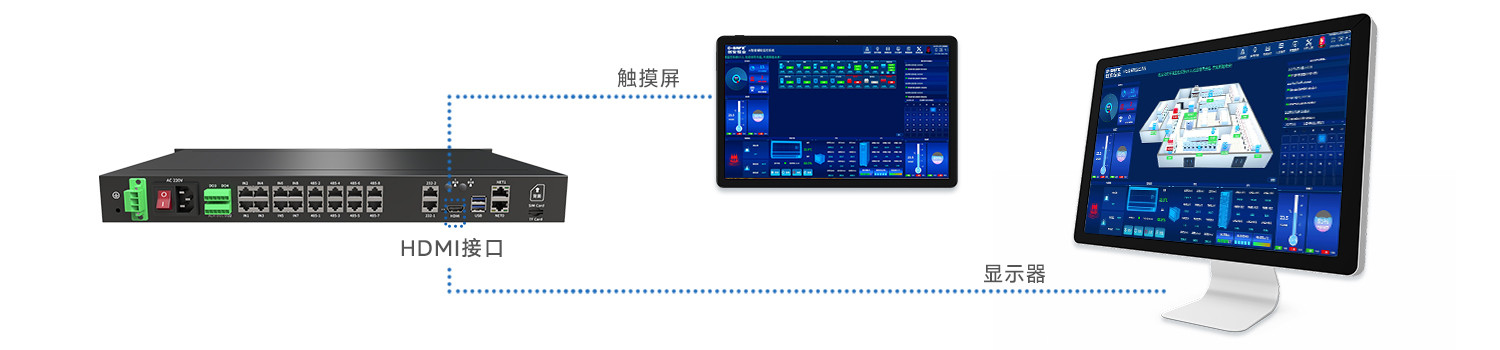

24、可直接外接HDMI触摸屏，方便管理人员现场查看动环数据，触摸屏上画面需随客户端界面更新保持同步，不允许使用串口触摸屏；
25、加强系统稳定性、加强数据安全性、解除拼连风险性，主机内置单一主板必须为一体主板，不允许由多块主板连线组成；
26、支持内置470-510MHZ频段的8接收通道和1发送通道的LORA无线采集网关，实时采集前端无线LORA传感器的数据，简化布线；
27、支持IEC61850和IEC104协议对接，支持私有协议对接开发。系统支持根据配置自动导出IEC61850平台所需的ICD文件，同时能自动生成104点表信息。
28、支持NVME固态硬盘 SSD/HDD接口，用于大数据存储使用。

性能参数

规格型号	CS-X11	客户端架构	同步支持B/S和C/S架构
系统架构	ARM	PC客户端	机房动力环境监控系统V3.0（带软件著作权）
操作系统	嵌入式Linux	手机终端	机房云控手机客户端软件V1.0（带软著，支持IOS、安卓APP）
处理器	TI	微信终端	机房云控微信云平台软件V1.0（带软件著作权）
内置服务	WEB、FTP、TELNET、SOAP、 REST、HTTP	集中平台	动环联网集中监控系统V1.0（带软件著作权）
内置协议	B接口、IEC61850、光芒104，支持电信、铁路、电力、铁塔平台	报警系统	智能语音短信报警系统V1.0（带软件著作权）
网络接口	2路10M/100M/1000M自适应，物理接口：RJ-45	门禁系统	智能门禁管理系统V1.0（带软著，协议直接对接，不使用SDK）
串口接口	6路485,2路兼容性串口485/232可切换；RJ-45物理接口；4级EMC防护；带12V输出	远程控制	支持云透传，无需固定公网IP或NAT端口映射
报警输入	16路光耦隔离开关量输入；RJ-45物理接口；带12V电源输出	报警输出	5路报警输出，其中3路12V光耦输出，2路10A继电器控制
USB接口	2路USB接口	视频支持	支持海康录像机或摄像机接入系统
无线接口	支持全网通4G无线网络，可同步短信发送和无线数据发送；	存储接口	TF存储
显示接口	主机自带HDMI高清显示，最大可支持2K分辨率	液晶显示	前置OLED液晶显示
供电电源	AC 220V	指示灯	5路指示灯，分别代表电源、运行、网络、报警、视频
物理尺寸	483mm×250mm×43mm（带耳朵）	产品认证	带第三方权威检测报告
工作环境	温度：-30至60℃ ；湿度：0%至95%（无凝结）	升级方式	网络远程升级；升级软件可一键升级多台主机；

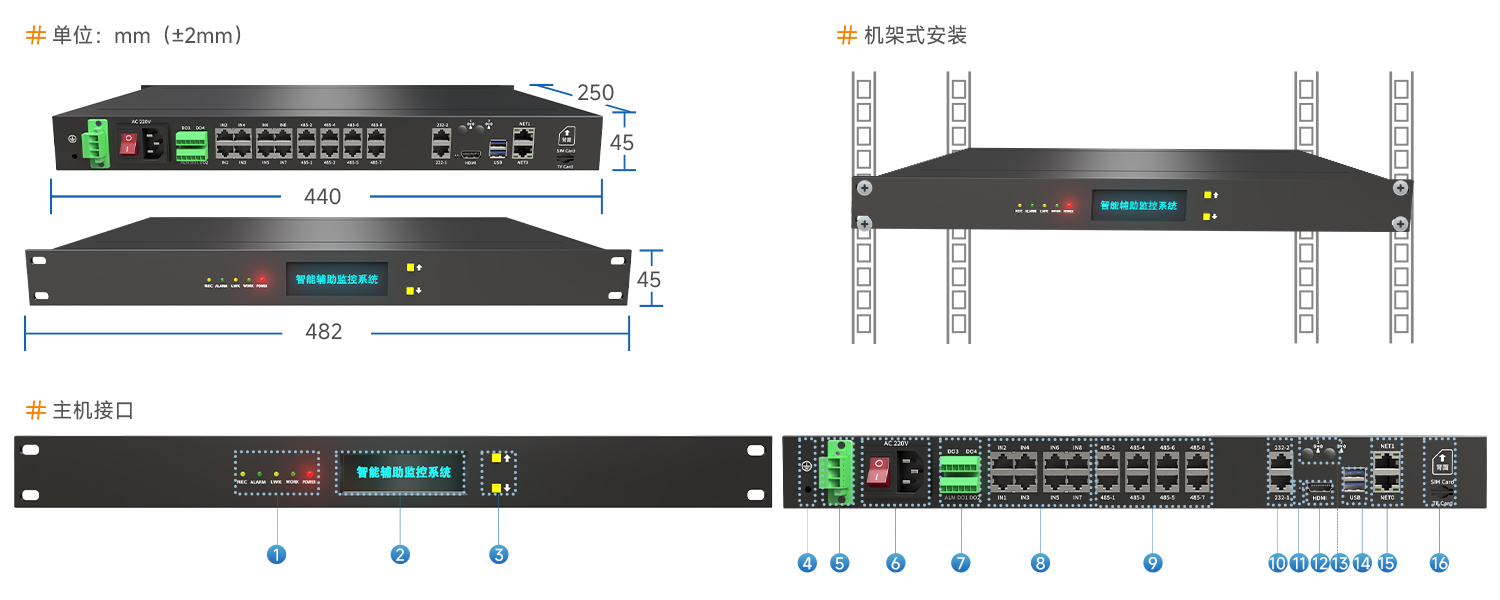

接口说明

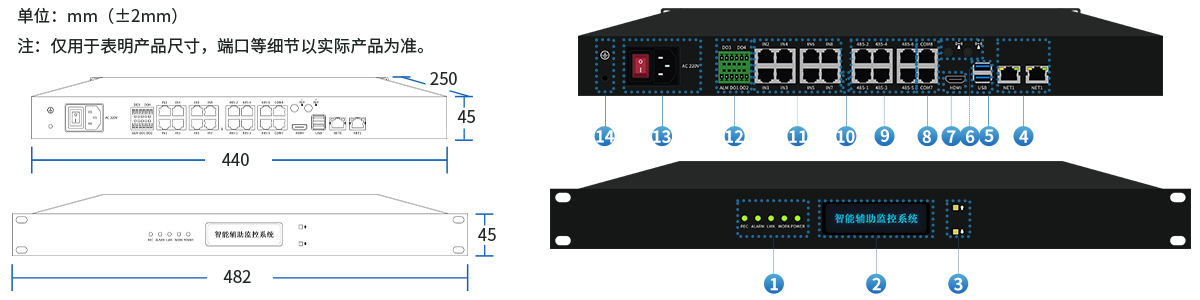

创安恒业机房监控主机CS-X9接口图

LORA无线智能方案

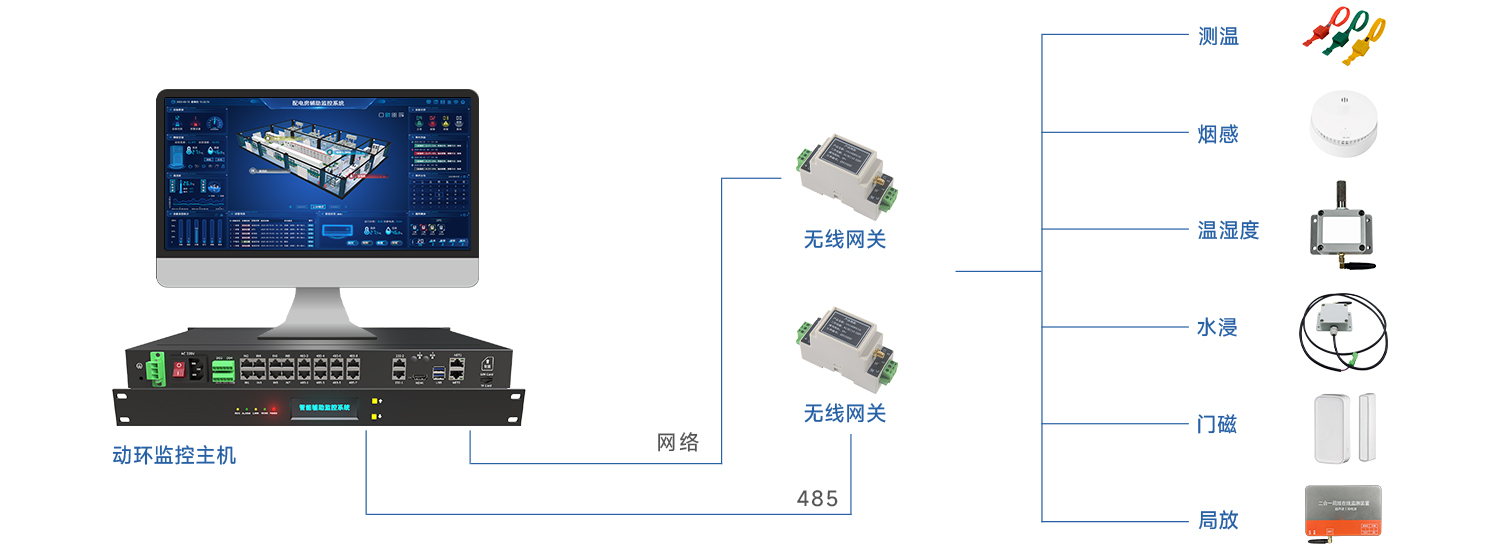

Lora无线470M LORA通讯，安装方便；Lora通讯距离远，可达3公里；穿透能力强，可穿透几栋楼；符合输变电设备物联网传感器数据规范；具备跳频抗干扰功能和FNB退避策略；支持AES128加密传输等；

多种布署方案

支持壁挂/机架式多种布署方案，可以根据现场具体的情况进行合理搭配，让设备按部就班，各就各位，在合适的位置放合适的设备，使整个配电房达到简洁明了的效果。

1款机架式 3款壁挂

HDMI系统自带软件展示

: 大屏展示

: 视频展示

: AI实时视频分析-未佩戴安全帽

: AI实时视频分析-卧倒

: 事件展示

: 详情介绍

单机客户端展示

: 单机大屏展示

: 传感器列表展示

: 传感器3D展示

: 传感器详情展示

: 实时视频查看

: 历史录像回放

单机H5网页平台展示

: 商务蓝-大屏展示

: 国网绿-大屏展示

: 大屏模块展示

: 组合模块选择

: 传感器列表展示

: 传感器3D展示

: 实时监控展示

: 实时曲线状态列表

集中监控平台展示

: 绿版-集中监控大屏展示

: 绿版-监控点地图电子展示

: 蓝版-传感器列表展示

: 蓝版-传感器3D展示

: 绿版-多主机联网集中监控管理

: 绿版- 实时状态列表

10寸触摸屏展示

: 传感器3D展示

: 传感器列表展示

手机APP展示（安卓和IOS）

: 报警推送界面

: 监控点列表

: 传感器详情

: 远程布/撤防

微信云平台展示

: 机房列表显示

: 机房地图显示

: 传感器列表

: 实时视频监控

现场案例

技术参数

规格型号	CS-X11	客户端架构	同步支持B/S和C/S架构
系统架构	ARM	PC客户端	机房动力环境监控系统V3.0（获软件著作权）
操作系统	嵌入式Linux	手机终端	机房云控手机客户端软件V1.0（获软著，支持IOS、安卓APP）
外观材质	19寸1U全铝设计	微信终端	机房云控微信云平台软件V1.0（获软件著作权）
内置服务	WEB、FTP、TELNET、SOAP、 REST、HTTP	集中平台	动环联网集中监控系统V1.0（获软件著作权）
内置协议	B接口、IEC61850、光芒104，支持电信、铁路、电力、铁塔平台	报警系统	智能语音短信报警系统V1.0（获软件著作权）
网络接口	2路10M/100M/1000M自适应，物理接口：RJ-45	门禁系统	智能门禁管理系统V1.0（获软著，协议直接对接，不使用SDK）
串口接口	6路485，2路兼容性串口485/232可切换；RJ-45物理接口； 4级EMC防护；带12V输出	远程控制	支持云透传，无需固定公网IP或NAT端口映射
告警输入	16路光耦隔离开关量输入；RJ-45物理接口；带12V电源输出	告警输出	5路告警输出，其中3路12V光耦输出，2路10A继电器控制
USB接口	4路USB接口	视频支持	支持海康录像机或摄像机接入系统
无线接口	支持全网通4G无线网络，可同步短信发送和无线数据发送；	存储接口	TF存储
显示接口	HDMI高清显示，EDP高清显示	液晶显示	前置OLED液晶显示
供电电源	AC 220V	指示灯	5路指示灯，分别代表电源、运行、网络、报警、视频
物理尺寸	483mm×250mm×43mm（带耳朵）	产品认证	获第三方权威检测报告
工作环境	温度：-30至60℃ ；湿度：0%至95%（无凝结）	升级方式	网络远程升级；升级软件可一键升级多台主机；

变电站辅助监控方案-主要配置清单

一、屏柜、主机及配件
序号	设备名称	型号	数量	单位	品牌	备注
1	辅助监控系统网关主机	CS-X11	1	台	C-SAFE	核心网关主机，进行各种前端设备的采集并直接进行平台对接
2	平台协议对接	IEC104/IEC61850	1	套	C-SAFE	内置IEC104/IEC61850主从协议，无需单独配协议转换器
3	屏柜	定制	1	台	C-SAFE	2260800600，含抽屉柜、盲板、层架、空开、PDU、理线槽
4	液晶电视	定制	1	台	C-SAFE	显示视频和辅助画面
5	KVM切换器	定制	1	台	C-SAFE	HDMI切换器，无需配工作站，直接切换显示
二、终端采集传感器
1	温湿度传感器	CS-TH30	10	个	C-SAFE	带液晶显示，485接口
2	防爆温湿度	CS-TH40	1	个	C-SAFE	防爆型温湿度
3	水浸传感器+5电极片	CS-DWFS	10	个	C-SAFE	单点位，485接口
4	液位变送器	CS-SW20	0	个	C-SAFE	投入式
5	红外双鉴探测器	CS-IIR20	3	个	C-SAFE	开关量接口
6	红外对射传感器	CS-IDR20	1	对	C-SAFE	开关量接口
7	SF6气体采集器	CS-SF6	6	个	C-SAFE	485接口
8	SF6采集主机	CS-SF6-M	1	个	C-SAFE	485接口
9	风速探测传感器	CS-FS20	1	台	C-SAFE	485接口
10	微气象传感器	定制	0	台	定制	风速、风向、雨量、温度、湿度等
三、智能控制子系统
1	灯光触控面板	CS-LTS1/2/3/4	1	个	C-SAFE	触摸式灯光控制面板，改造使用。1P、2P、3P、4P可选
2	风机控制模块	CS-DLQ	1	个	C-SAFE	485断路器
3	普通空调控制模块	CS-ACP	1	个	C-SAFE	485接口，自带温湿度显示，支持来电自启
4	水泵控制模块	CS-DLQ	0	个	C-SAFE	485断路器
四、门禁监控子系统
1	门禁控制器	微耕或海康	1	个	微耕或海康	1/2/3/4门控制器
2	读卡器	微耕或海康	1	个	微耕或海康	读卡器
3	开门按钮	微耕或海康	1	个	微耕或海康	出门按钮
4	电磁锁	微耕或海康	1	个	微耕或海康	磁力锁
5	ID卡	微耕或海康	1	个	微耕或海康	ID/IC可选
6	电动大门通用控制器	0404D	1	个	C-SAFE	控制电动大门开门、停止、关门
五、系统软件对接
1	门禁对接	CS-DOOR	1	套	C-SAFE	协议对接，支持微耕和海康
2	消防主机对接	CS-XY	1	套	C-SAFE	消防协议对接，需提供MODBUS RTU协议或61850协议
3	电子围栏对接	CS-DZWL	1	套	C-SAFE	电子围栏对接，需提供协议
4	海康视频对接	CS-HK	0	套	C-SAFE	海康视频对接
5	海康报警系统对接	CS-HK	1	套	C-SAFE	海康报警主机对接，可选配。不选情况传感器直接接网关主机
6	油色谱\铁芯\SF6等对接	定制	1	套	C-SAFE	协议对接，需提供MODBUS RTU协议或61850协议

智能电力监测方案-主要配置清单

一、屏柜及配件
序号	设备名称	型号	数量	单位	品牌	备注
1	辅助监控系统网关主机	CS-X11	1	台	C-SAFE	HDMI高清输出，支持环境和电力监控二合一
2	GPS对时模块	CS-GPS-T	1	个	C-SAFE	GPS、北斗对时模块
3	工作站+显示器	自行采购	1	台	定制	自行采购
4	打印机	自行采购	1	台	定制	自行采购
5	串口服务器	8口	2	台	定制	8路串口转TCP
二、电力后台监测子系统（软件子模块）
1	电力后台监控子系统	CS-SDP	1	套	C-SAFE	开放基础功能激活授权
2	多功能仪表对接	CS-SDP-L	100	台	C-SAFE	远程调试，一个模块收一次费用
3	直流屏对接	CS-ZLP-L	2	台	C-SAFE	远程调试，一个协议收取一次费用
4	综保对接	CS-ZB-L	2	台	C-SAFE	远程调试，一个协议收取一次费用
5	干式变压器温度对接	CS-GSTMP-L	2	台	C-SAFE	远程调试，一个协议收取一次费用
三、环境监控子系统
1	烟感探测传感器	CS-ISK20	1	台	C-SAFE	开关量接口，可选485接口的
2	红外探测传感器	CS-IIR20	1	台	C-SAFE	开关量接口，可选485接口的
3	温湿度传感器	CS-TH30	1	只	C-SAFF	带液晶显示，485接口
4	水浸传感器+5电极片	CS-DWFS	1	只	C-SAFE	单点位，485接口。可选配漏水绳
5	水位变送器	CS-SW20	1	只	C-SAFE	投入式，485
6	SF6+O2气体采集器	CS-SF6O2	1	只	C-SAFE	红外原理，485接口
7	声光报警器	CS-JD20	1	只	C-SAFE	开关量接口
8	局放探测传感器	CS-JF003-L	2	只	C-SAFE	高压局放监测
四、无线测温检测子系统
1	测温无线网关主机	CS-LORA-M1	1	台	C-SAFE	485接口，可接入240个无线模块
2	CT取电测温传感器	CS-TMB-L	30	台	C-SAFE	Lora无线，CT取电、电池取电可选
五、智能控制子系统
1	风机控制模块	STB1-125/R	2	台	C-SAFE	485接口，断路器
2	普通空调控制模块	CS-ACP	4	台	C-SAFE	485接口，自带温湿度显示
六、视频监控子系统
1	网络硬盘录像机		1	台	海康	自行采购
2	网络枪机或半球		4	台	海康	自行采购
3	网络球机		2	台	海康	自行采购
4	硬盘		1	块	海康	自行采购
七、门禁监控子系统
1	门禁监控子系统	微耕或海康	1	套	C-SAFE	支持海康、微耕门禁
2	刷卡门禁系统	微耕或海康	4	套	微耕	建议自行购买，大概价格。具体根据门的数量

* 实际项目中的监控对象可能与以上清单列表有差异，可根据监测场景的面积及其待监测的设备等调整配置清单。
