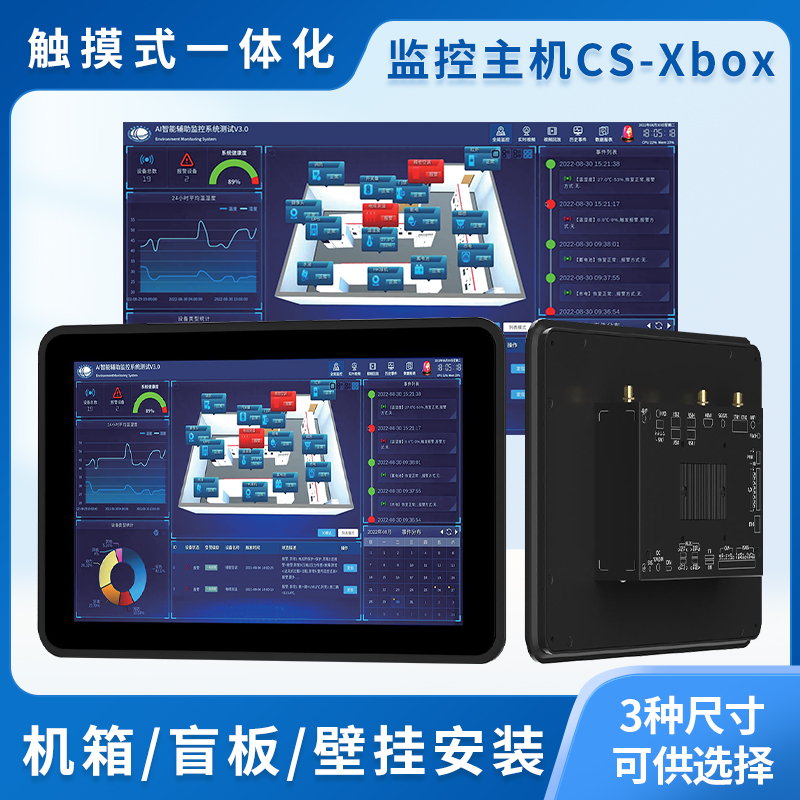

触屏式动环监控主机CS-XBox

CS-XBox是一款支持嵌入式壁挂安装、集成动环监控采集、高清触摸显示一体的动环监控主机，不占机位空间。电容触摸显示屏，支持众多传感器和多项南北向协议，远程监控，屏显与控制一体化设计，体积小，安装简单监控对象：温湿度、漏水、烟感、市配电、蓄电池、UPS、门禁、红外、除湿机、空调、风机、消防、视频等。告警方式：短信、电话、声光、邮件、微信、语音、APP、PC客户端、网页端

性能特点
技术参数
配置清单

主机展示

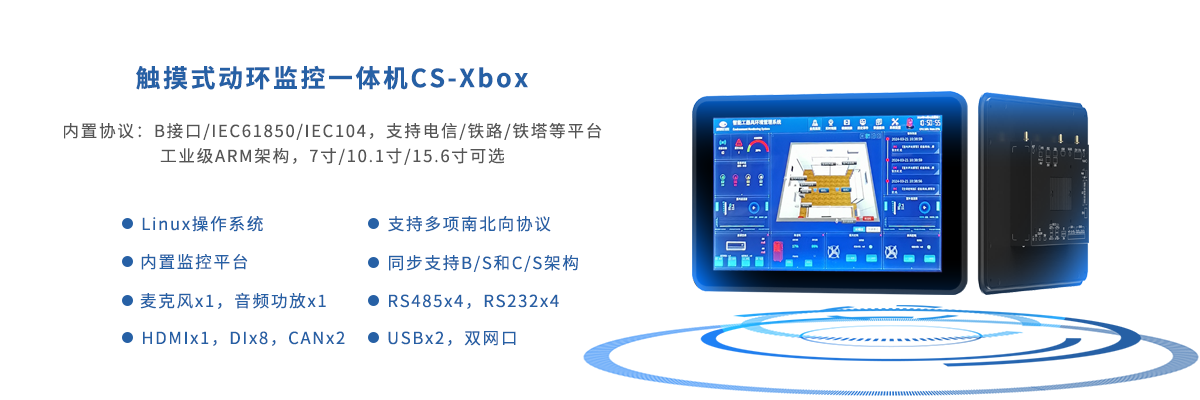

产品简介

CS-XBox 是一款支持嵌入式壁挂安装，集成了动环监控采集、高清触摸显示一体化嵌入式壁挂主机，适用于各种动力环境监控应用的高性能一体化监控主机，如机房环境监控、配电房和变电站辅助监控、档案室环境监控、库房环境管理。CS-XBox 除了具备常规动环主机所拥有的功能外，还具备强大的 AI 视频图像分析功能，集成了高效能 AI 加速器RKNN NPU，可实现人体摔倒、安全帽、口罩、小动物、烟雾、明火等 AI智能识别并告警通知。

系统采用低功耗的国产工业级 4核64位嵌入式微控制处理器，嵌入式 Linux操作系统，支持 1080P H2.65/H2.64 编码，支持 4K/60fDS H2.65/H2.64NP9 解码,TF 卡存提供便捷的入式 WEB 服务,无需依赖网络、上位机软件即可完成视频、供配电、UPS、电池、温湿度、空调、漏水、新风机、烟感、消防、防雷、红外、门禁、服务器、路由器、交换机、存储设备等进行集中监控管理，支持通过短信、APP、微信、电话语音、邮件、声光、PC 客户端进行告警。

主机支持浏览器 BS 和客户端CS 双重查看方式，系统内建完善的 TCP/IP 功能。主机挂安装，自带 10.1寸高清摸显示可直观展示当前动环数据状态，同时支持实时视频以及视频回放。主机自带不同类型的数据接口，适用于各种接口类型的传感器接入。主机为传感器提供工作电源，停电状态时内置的后备电源独立为主机和传感器提供电，双网口设计可实现灵活组网或跨平台无缝集成。

应用场景

适用于政府、电力、军队、学校、银行、电信、教育、医院、机场、铁路、公路、工厂、酒店、仓库、交通等行业，专为计算机网络机房、通信机房、通信基站、电力基站、变电站、居民配电所、UPS机房、蓄电池组机房、户外机柜、无人值守现场、档案室、仓库等场景的动力、环境、安全及网络的一体化监控而设计。

产品优势

1、主机自带10.1寸电容触摸屏显示，可直观显示当前动环运行状态；
2、主机可配合海康录像机或摄像机对接系统软件进行展示；
3、ARM架构——采用工业级芯片，稳定运行有保障；
4、精简裁剪的嵌入式linux操作系统，提高系统运行速度（非安卓系统）；
5、4核主频1.2GHz，1G运行内存；
6、3路CAN通讯接口
7、自带8路光耦隔离开关量输入
8、自带4 路 RS232，4 路 RS485
9、2 路 1000Mbps 自适应网络接口，1 路 2500Mbps 自适应网络接口 (选配)；
10、同步支持短信、微信、云平台和IOS和安卓手机APP报警推送和数据实时查询；
11、3D展示直观大方，传感器组态配置简单方便；
12、同步支持单机客户端管理和多主机联网集中监控管理；
13、提供对外数据主动推送和被动获取接口，支持第三方接口定制开发；
14、支持系统无响应时，硬件自动重启，无需人为干预和维护；
15、自带全网通4G无线网络，可同步进行短信收发和数据无线传输；
16、主机无风扇，超静音，可配合专用机箱壁挂安装；
17、自带本地左右通道语音播报功能，声音大小和开关可通过触摸屏调节；
18、持三大协议：B接口、IEC61850、光芒104，无缝对接铁塔、铁路、电信、电力平台；
19、完美兼容99%第三方产品接入，只要有协议都能进行对接；

性能参数

规格型号	CS-XBox	客户端架构	同步支持B/S和C/S架构
系统架构	ARM	PC客户端	机房动力环境监控系统V3.0（带软件著作权）
操作系统	嵌入式Linux（非安卓系统）	手机终端	机房云控手机客户端软件V1.0（带软著，支持IOS、安卓APP）
触摸屏	10.1寸电容屏，400cd/m2亮度	微信终端	机房云控微信云平台软件V1.0（带软件著作权）
内置服务	WEB、FTP、TELNET、SOAP、 REST、HTTP	集中平台	动环联网集中监控系统V1.0（带软件著作权）
内置协议	B接口、IEC61850、光芒104，支持电信、铁路、电力、铁塔平台	报警系统	智能语音短信报警系统V1.0（带软件著作权）
网络接口	2 路 1000Mbps 自适应网络接口 1 路 2500Mbps 自适应网络接口 (选配)	门禁系统	智能门禁管理系统V1.0（带软著，协议直接对接，不使用SDK）
串口接口	4 路 RS232，4 路 RS485	远程控制	支持云透传，无需固定公网IP或NAT端口映射
告警输入	8 路光耦隔离开关量输入	CAN口	3路CAN通讯接口
USB接口	4 路 USB HOST 3.0，1 路 USB DEVICE	视频支持	支持海康录像机或摄像机接入系统
无线接口	WiFi6 2.4G/5G WiFi，BT5.0；支持全网通4G无线网络,可同步短信发送和无线数据发送 (选配)	存储接口	1 路标准 TF 卡座
显示接口	1 路 HDMI2.0 通用接口	液晶显示	配 10.1 寸全视角液晶屏、3点抗干扰电容触摸；触摸面 IP65 防尘防水
供电电源	1 路，DC12V±5%/DC24V±5%供电，DC5.5*2.1MM	产品认证	带第三方权威检测报告
物理尺寸	262.3176.337.4 mm	指示灯	1 路，系统指示灯
工作环境	工作温宽：-10～60℃ 工作湿度：5～90 %RH	升级方式	网络远程升级；升级软件可一键升级多台主机；

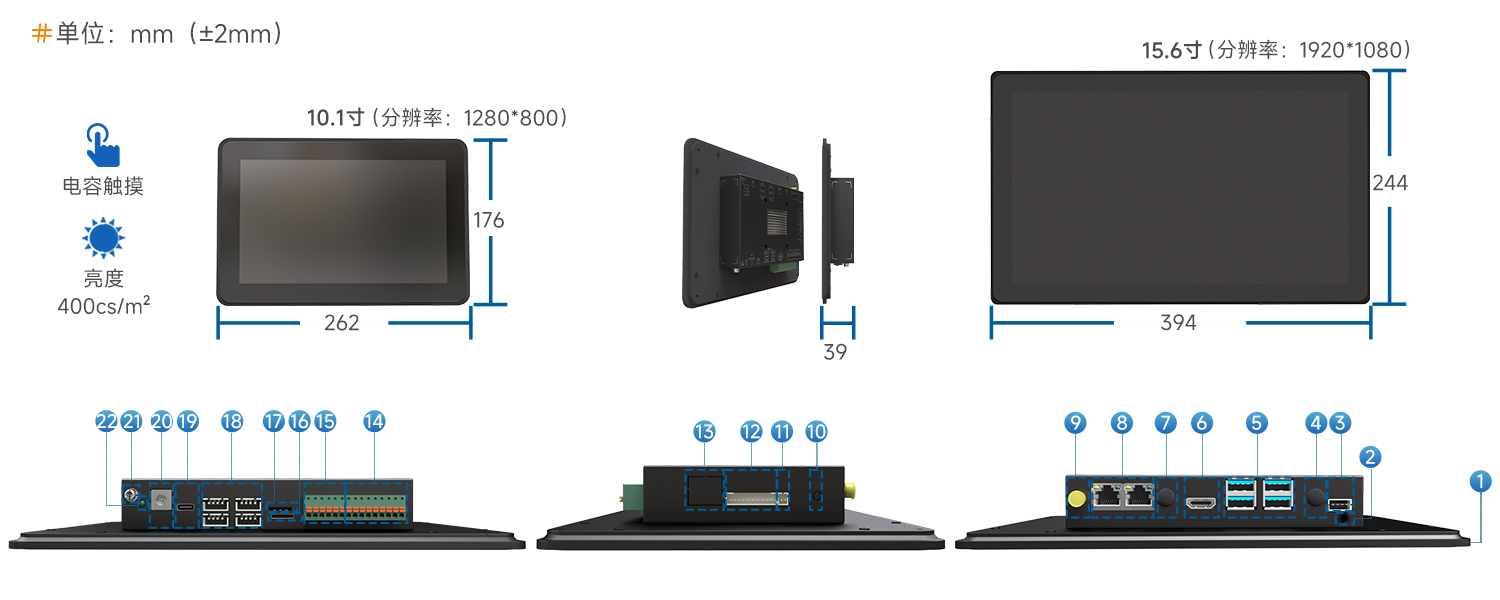

接口说明

创安恒业机房监控主机CS-XBox接口图

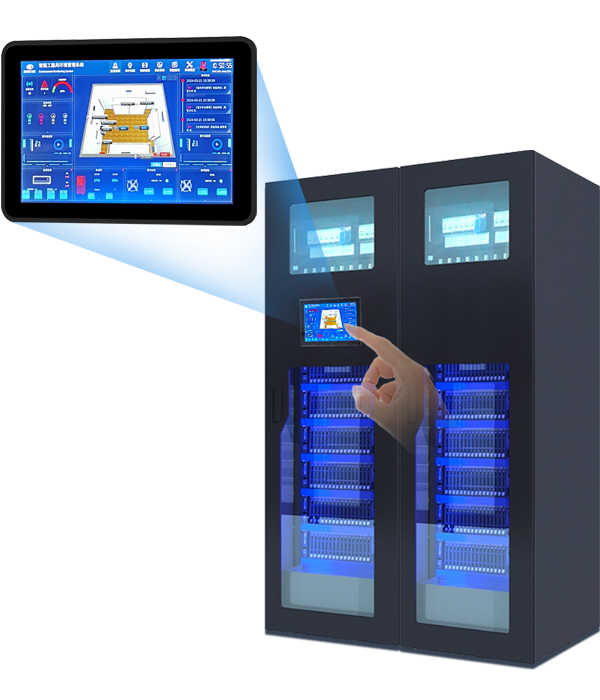

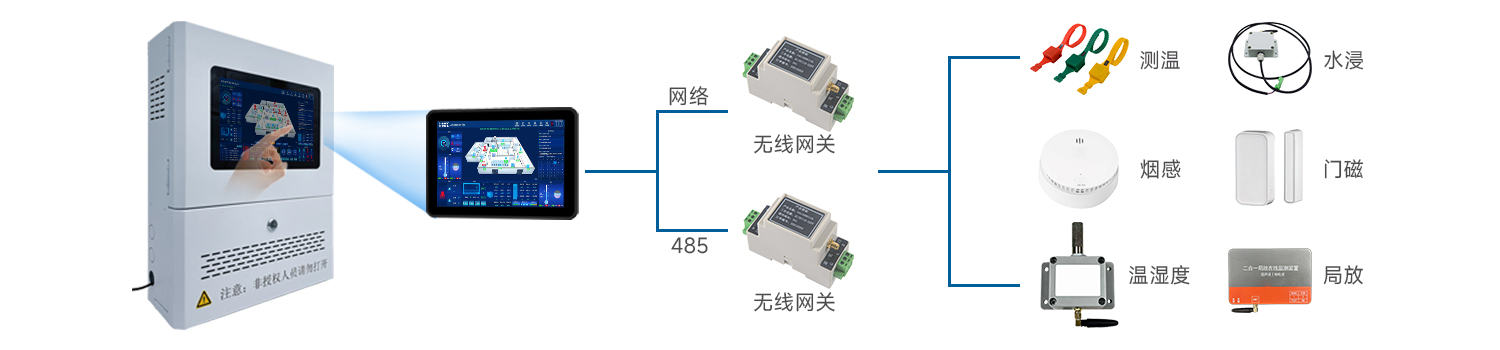

多种安装方式

单机客户端展示

: 单机大屏展示

: 传感器列表展示

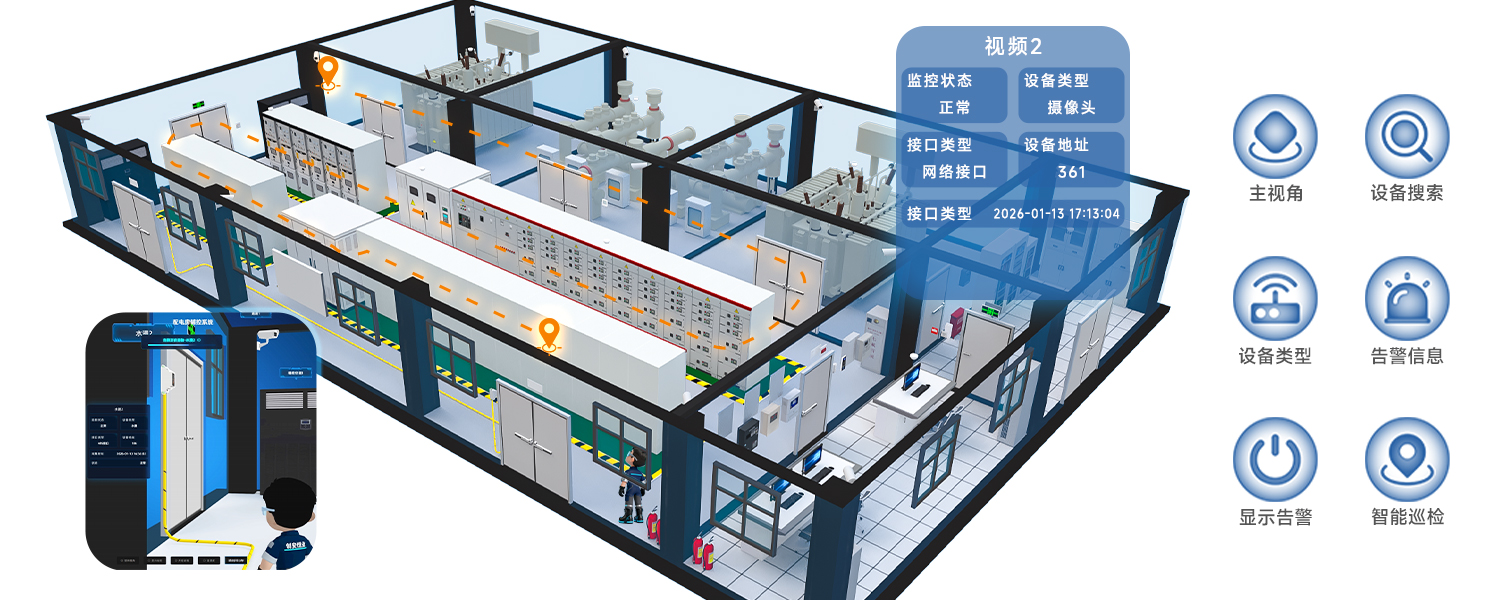

: 传感器3D展示

: 传感器详情展示

: 实时视频查看

: 历史录像回放

单机H5网页平台展示

: 商务蓝-大屏展示

: 国网绿-大屏展示

: 传感器列表展示

: 传感器3D展示

: 实时监控展示

: 实时曲线状态列表

集中监控平台展示

: 绿版-集中监控大屏展示

: 绿版-监控点地图电子展示

: 蓝版-传感器列表展示

: 蓝版-传感器3D展示

: 绿版-多主机联网集中监控管理

: 绿版- 实时状态列表

10寸触摸屏展示

: 传感器3D展示

: 传感器列表展示

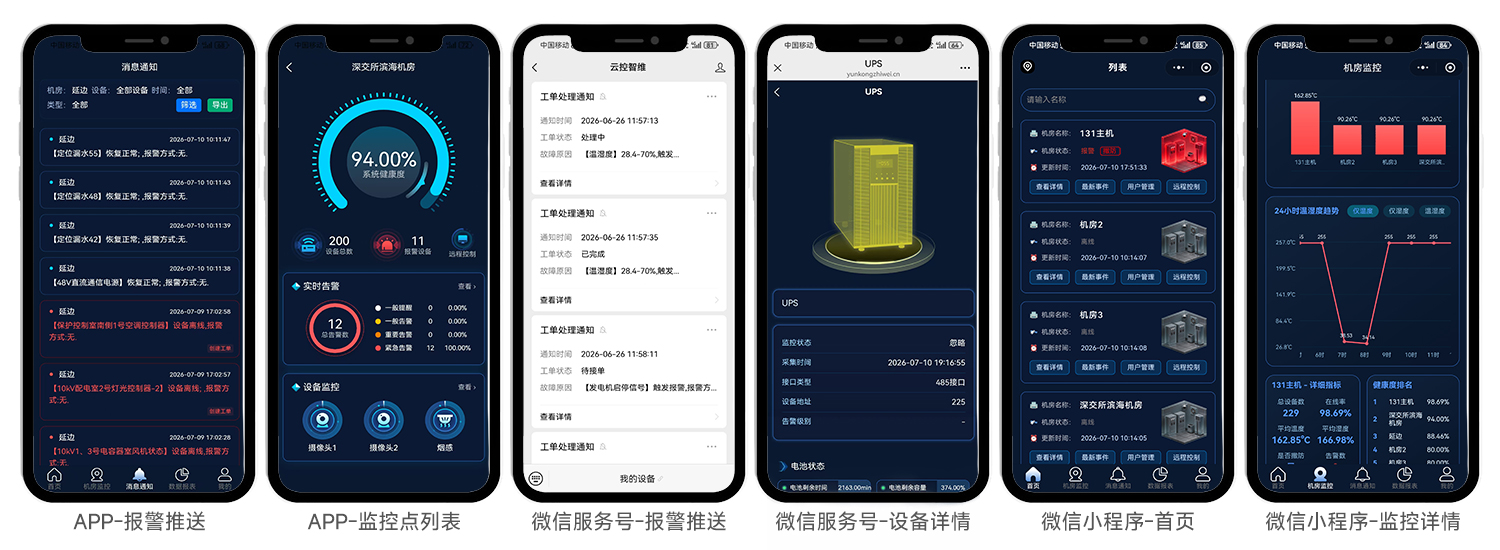

手机APP展示（安卓和IOS）

: 报警推送界面

: 监控点列表

: 传感器详情

: 远程布/撤防

微信云平台展示

: 机房列表显示

: 机房地图显示

: 传感器列表

: 实时视频监控

技术参数

规格型号	CS-Xbox	客户端架构	同步支持B/S和C/S架构
系统架构	ARM	PC客户端	机房动力环境监控系统V3.0（获软件著作权）
操作系统	嵌入式Linux	手机终端	机房云控手机客户端软件V1.0（获软著，支持IOS、安卓APP）
外观材质	金属设计	微信终端	机房云控微信云平台软件V1.0（获软件著作权）
内置服务	WEB、FTP、TELNET、SOAP、 REST、HTTP	集中平台	动环联网集中监控系统V1.0（获软件著作权）
内置协议	B接口、IEC61850、光芒104，支持电信、铁路、电力、铁塔等平台	告警系统	智能语音短信报警系统V1.0（获软件著作权）
网络接口	2路1000Mbps自适应网络接口 1路2500Mbps自适应网络接口（选配）	门禁系统	智能门禁管理系统V1.0（获软著，协议直接对接，不使用SDK）
串口接口	4路RS232，4路RS485	远程控制	支持云透传，无需固定公网IP或NAT端口映射
告警输入	8路光耦隔离开关量输入	C A N 口	3路CAN通讯接口
USB接口	4路USB HOST3.0，1路USB DEVICE	视频支持	支持海康录像机或摄像机接入系统
无线接口	Wifi 6 2.4G/5G Wifi，BT5.0；支持全网通4G无线网络可同步短信发送和无线数据发送（选配）	液晶显示	配10.1寸全视角液晶屏，3点抗干扰电容触摸触摸面IP65防尘防水
显示接口	1路 HDMI2.0通用接口	存储接口	1路标准TF卡座
供电电源	1路，DC 12V±5%/DC 24V±5%供电，DC5.5*2.1MM	指示灯	1路，系统指示灯
物理尺寸	262.3mm×176.3mm×37.4mm	产品认证	获第三方权威检测报告
工作环境	温度：-10~60℃ ；湿度：5%~95%RH	升级方式	网络远程升级；升级软件可一键升级多台主机；

配电房壁挂方案-主要配置清单

一、网关及配件
序号	设备名称	型号	数量	单位	品牌	备注
1	10.1寸网关主机	CS-Xbox	1	台	C-SAFE	10.1寸触摸屏，非安卓屏，跑linux系统
2	壁挂机箱	定制	1	台	定制	壁挂箱，白色/灰色可选
3	交换机	海康	1	台	海康	交换机
4	开关电源	12V10A	1	台	定制	开关电源、给摄像头、录像机、传感器供电
二、系统软件
1	智能监控系统	CS-ZJK	1	项	C-SAFE	系统软件
2	手机APP	CS-APP	1	套	C-SAFE	支持IOS和安卓
3	微信云平台	CS-WX	1	套	C-SAFE	支持微信看视频
4	配电室3D底图	CS-3D	1	张	C-SAFE	配电房3D图
三、终端采集传感器
1	烟感探测传感器	CS-ISK20	4	台	C-SAFE	开关量接口，可选485接口的
2	红外探测传感器	CS-IIR20	2	台	C-SAFE	开关量接口，可选485接口的
3	温湿度传感器	CS-TH30	4	只	C-SAFF	带液晶显示，485接口
4	水浸传感器+5电极片	CS-DWFS	2	只	C-SAFE	单点位，485接口。可选配漏水绳
5	水位变送器	CS-SW20	2	只	C-SAFE	投入式，485
6	SF6+O2气体采集器	CS-SF6O2	2	只	C-SAFE	485接口
7	声光报警器	CS-JD20	1	只	C-SAFE	开关量接口
四、智能控制子系统
1	照明控制模块	CS-TS02	1	台	C-SAFE	485接口，2路灯光触控面板（1-4路可选）
2	风机控制模块	STB1-125/R	1	台	C-SAFE	485接口，断路器
3	水泵控制模块	STB1-125/R	1	台	C-SAFE	485接口，断路器
4	普通空调控制模块	CS-ACP	2	台	C-SAFE	485接口，自带温湿度显示
五、除湿监控子系统
1	工业除湿机		1	台	自行采购	需支持485协议接口
六、视频监控子系统
1	网络硬盘录像机		1	台	海康	海康视频
2	网络枪机或半球		1	台	海康	海康枪机或半球
3	网络球机		1	台	海康	带云台球机
4	硬盘		1	块	海康	硬盘，需根据存储要求选配容量
七、门禁监控子系统
1	门禁控制器	微耕或海康	1	只	微耕或海康	1/2/3/4门控制器
2	读卡器	微耕或海康	1	只	微耕或海康	读卡器
3	开门按钮	微耕或海康	1	只	微耕或海康	出门按钮
4	电磁锁	微耕或海康	1	只	微耕或海康	磁力锁
5	ID卡	微耕或海康	5	张	微耕或海康	ID/IC可选
