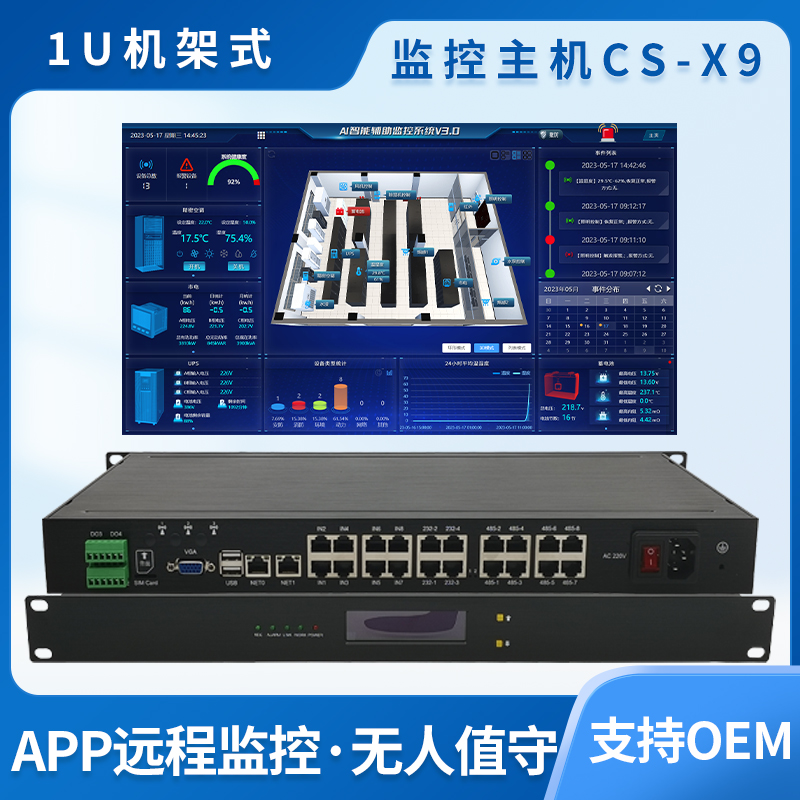

一台也支持OEM |
 |
 |
全能型监控 专业又放心

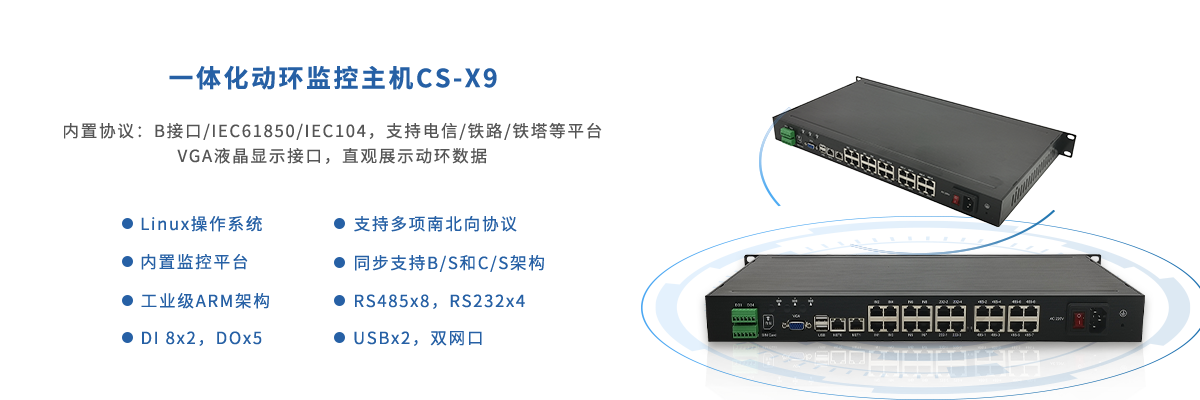

高性能一体化监控主机，具备丰富的接口
|
|

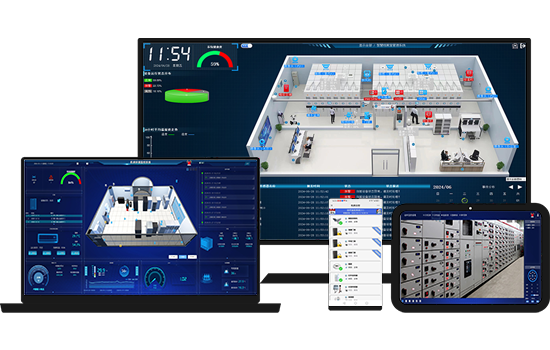

多种化平台监控 |
 |
|
强大的基本功能
丰富的基本功能，为您的管理带来极大便利
01.
主机配置
1、主机自带VGA液晶显示接口，可直观显示当前动环运行状态2、主机可配合海康录像机或摄像机对接系统软件进行展示； 3、ARM架构——采用TI工业级芯片，稳定运行有保障 ； 4、精简裁剪的嵌入式linux操作系统，提高系统运行速度；
02.
数据接口
1、自带8路485串口、RJ45接口，带12VDC供电输出，4级EMC防护；2、自带4路232串口、RJ45接口，4级EMC防护； 3、自带8路光耦隔离开关量输入， RJ-45接口，带12V供电； 4、自带5路报警输出，3路带12VDC输出，2路10A继电器控制；
03.
配置选择
1、AC 220V供电电源，内置72W/30min后备锂电池电源可选2、自带全网通4G无线网络，可同步进行短信收发和数据无线传输 3、标准19寸1U全铝主机，防尘、防静电、抗干扰 4、主机无风扇，超静音，前置OLED液晶，支持实时状态查看
04.
系统配置

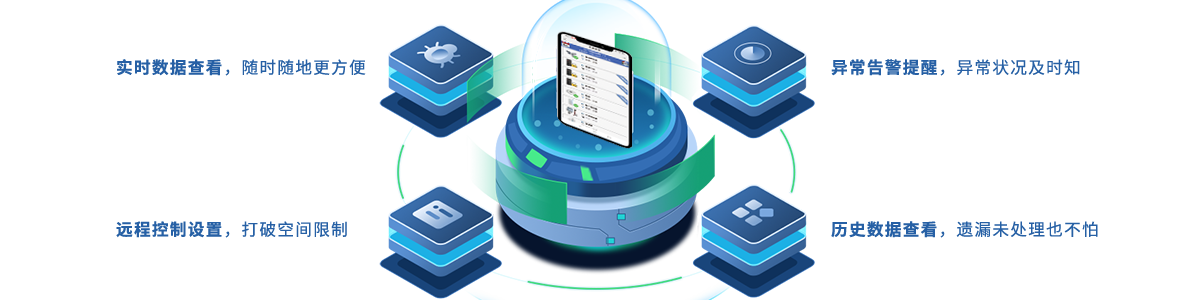

1、同步支持短信、微信、云平台和IOS和安卓手机APP报警推送和数据实时查询 2、同步支持单机客户端管理和多主机联网集中监控管理3、支持系统无响应时，硬件自动重启，无需人为干预和维护
05.

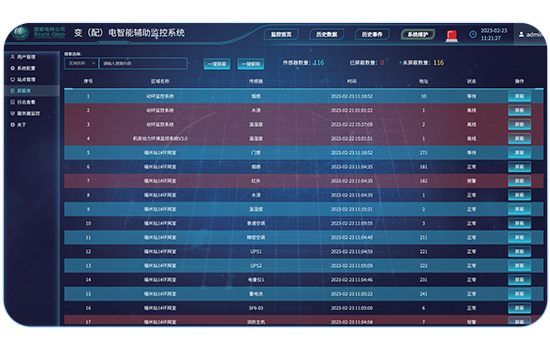

功能页面

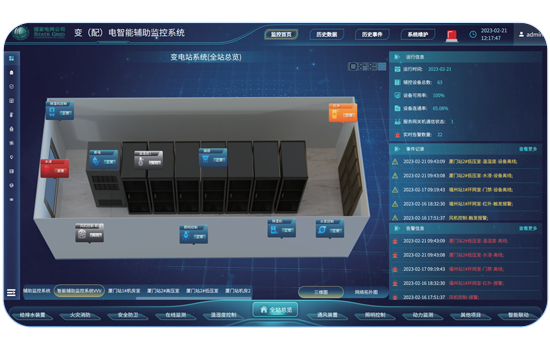

1、3D展示直观大方，传感器组态配置简单方便 2、设置设备安全时段，重复报警周期 3、设置设备设防撤防状态 4、变更设置立即生效，无需重启
06.
系统配置
1、自带全网通4G无线网络，可同步进行短信收发和数据无线传输 2、持三大协议：B接口、IEC61850、光芒104，无缝对接铁塔、铁路、电信、电力平台 3、完美兼容99%第三方产品接入，只要有协议都能进行对接 |
|

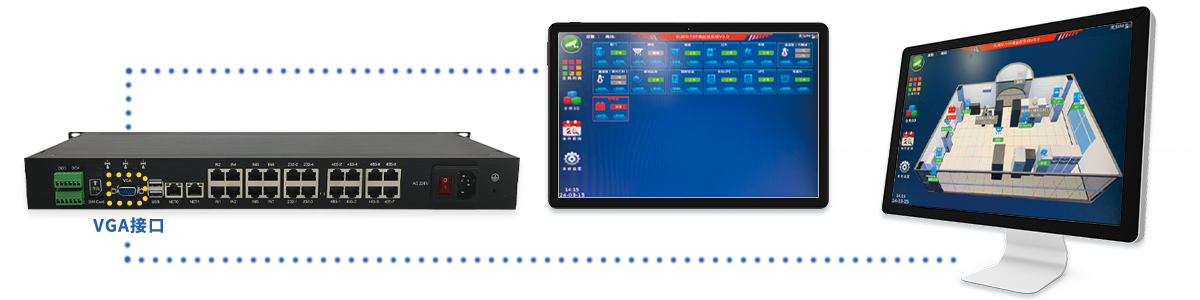

自带VGA接口 即插即显
自带VGA接口，可直接外接显示器或触摸屏
 |
|
性能参数
产品基本参数介绍
|
|
接口说明
丰富的接口类型
|
|
机房监控拓扑图
一图读懂动环监控
 |
|
适合多种场景
自主研发，产品可应用于机房、配电房、
开闭所变电站、档案室、库房、仓库、预制场等多种场景  |
|
企业实力 资质认证
诚邀全国实力集成商合作共赢
 |
|
完整接线说明
简单易操作的接线说明，有视频和文字版可自由选择
 |
|
单机客户端展示
稳定运行有保障
|
|
单机H5网页平台展示
无需安装，两色选择
|
|

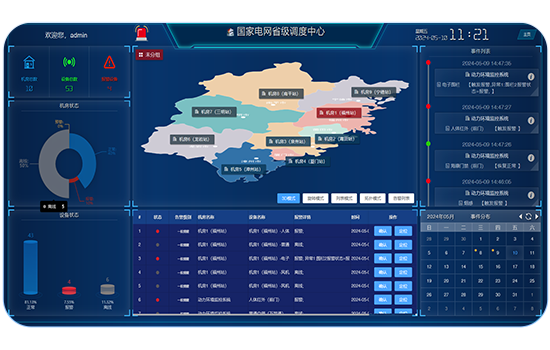

集中监控平台展示
上百机房集中管理
|
|
10寸触摸屏展示
无需安装，色彩丰富
|
|
手机APP展示（安卓和IOS）
无需安装，色彩丰富
|
|
微信云平台展示
无需安装，色彩丰富
|
| 规格型号 | CS-X9 | 客户端架构 | 同步支持B/S和C/S架构 |
|---|---|---|---|
| 系统架构 | ARM | PC客户端 | 机房动力环境监控系统V3.0（获软件著作权） |
| 操作系统 | 嵌入式Linux | 手机终端 | 机房云控手机客户端软件V1.0（获软著，支持IOS、安卓APP） |
| 外观材质 | 19寸1U全铝设计 | 微信终端 | 机房云控微信云平台软件V1.0（获软件著作权） |
| 内置服务 | WEB、FTP、TELNET、SOAP、 REST、HTTP | 集中平台 | 动环联网集中监控系统V1.0（获软件著作权） |
| 内置协议 | B接口、IEC61850、光芒104，支持电信、铁路、电力、铁塔平台 | 报警系统 | 智能语音短信报警系统V1.0（获软件著作权） |
| 网络接口 | 2路10M/100M/1000M自适应，物理接口：RJ-45 | 门禁系统 | 智能门禁管理系统V1.0（获软著，协议直接对接，不使用SDK） |
| 串口接口 | 8路485，4路232；RJ-45物理接口；4级EMC防护；带12V输出 | 远程控制 | 支持云透传，无需固定公网IP或NAT端口映射 |
| 告警输入 | 16路光耦隔离开关量输入；RJ-45物理接口；带12V电源输出 | 告警输出 | 5路告警输出，其中3路12V光耦输出，2路10A继电器控制 |
| USB接口 | 2路USB接口 | 视频支持 | 支持海康录像机或摄像机接入系统 |
| 无线接口 | 支持全网通4G无线网络，可同步短信发送和无线数据发送； | 存储接口 | TF存储 |
| 显示接口 | VGA接口显示 | 液晶显示 | 前置OLED液晶显示 |
| 供电电源 | AC 220V | 指示灯 | 5路指示灯，分别代表电源、运行、网络、报警、视频 |
| 物理尺寸 | 483mm×250mm×43mm（带耳朵） | 产品认证 | 获第三方权威检测报告 |
| 工作环境 | 温度：-30至60℃ ；湿度：0%至95%（无凝结） | 升级方式 | 网络远程升级；升级软件可一键升级多台主机； |
| 一、机房动力环境监控系统主机 | ||||||
| 序号 | 设备名称 | 型号 | 数量 | 单位 | 品牌 | 备注 |
| 1 | 动环监控系统一体主机 | CS-X9 | 1 | 台 | C-SAFE | 支持VGA显示屏接入 |
| 二、机房常规配置 | ||||||
| 1 | 温湿度传感器 | CS-TH30 | 2 | 台 | C-SAFE | 485接口，大概30平安装1个 |
| 2 | 烟感探测传感器 | CS-ISK20 | 2 | 台 | C-SAFE | 开关量接口，20-30平安装1个 |
| 3 | 红外探测传感器 | CS-IIR20 | 1 | 台 | C-SAFE | 开关量接口，一般安装大门入口 |
| 4.1 | 非定位漏水传感器 | CS-WFS | 2 | 台 | C-SAFE | 485接口，一般空调底下安装 |
| 4.2 | 5米水漏绳 | CS-WS | 2 | 条 | C-SAFE | 长度可定制，空调底下围一圈 |
| 5 | 断电探测传感器 | CS-DD20 | 1 | 台 | C-SAFE | 485接口，安排配电柜，支持单相和三相 |
| 6 | 普通空调控制模块 | CS-ACP | 1 | 台 | C-SAFE | 自带温湿度, 支持来电自启 |
| 7 | 声光报警器 | CS-JD20 | 1 | 台 | C-SAFE | 开关量接口 |
| 8 | 8路市电空开监测模块 | CS-KK20 | 1 | 台 | C-SAFE | 一般用于监测空开是否跳闸 |
| 三、市配电监测子系统（软件子模块） | ||||||
| 1 | 市配电监测子系统 | CS-SDP | 2 | 套 | C-SAFE | 嵌入安装和导轨安装可选 |
| 2 | 电流互感器 | CS-100/5A | 3 | 个 | C-SAFE | 每相配一个 |
| 四、UPS监测子系统（软件子模块） | ||||||
| 1 | UPS监测子系统 | CS-UPS | 1 | 套 | C-SAFE | 协议对接，监测内容根据协议说明 |
| 五、精密空调监控子系统（软件子模块） | ||||||
| 1 | 精密空调监控子系统 | CS-ACJM | 1 | 套 | C-SAFE | 协议对接，监测内容根据协议说明 |
| 六、视频监控子系统（软件子模块） | ||||||
| 1 | 视频监控子系统 | CS-HK | 1 | 套 | C-SAFE | 推荐海康视频，实现实时查看和历史回放 |
| 七、门禁监控子系统（软件子模块） | ||||||
| 1 | 门禁监控子系统 | CS-Door | 1 | 套 | C-SAFE | 支持海康、微耕、中控门禁对接 |
| 2 | 刷卡门禁系统 | 海康或微耕 | 0 | 套 | 海康或微耕 | 刷卡+密码 |
| 3 | 指纹门禁系统 | 海康或中控 | 1 | 套 | 海康或中控 | 刷卡+密码+指纹 |
| 4 | 指纹+人脸门禁系统 | 海康或中控 | 0 | 套 | 海康或中控 | 刷卡+密码+指纹+人脸 |
| 八、消防监测子系统（软件子模块） | ||||||
| 1 | 消防监测子系统 | CS-XY | 0 | 套 | C-SAFE | 需支持MODBUS RTU协议，推荐泰和安、海湾、北大 |
| 2 | 开关量接入 | CS-IO | 1 | 台 | C-SAFE | 简单开关量接入系统，消防报警系统也报警 |
| 九、蓄电池监测子系统 | ||||||
| 1 | 蓄电池采集监控主控器 | CS-BM00CS | 1 | 台 | C-SAFE | 主控器，每个模块可监控6组蓄电池 |
| 2 | 电流霍尔传感器 | CS-BM00IS | 2 | 个 | C-SAFE | 电流采集器，每组1个 |
| 3 | 单体电池传感器模块 | CS-BM3KRS | 32 | 个 | C-SAFE | 检测内阻、电压、电流、温度，每节电池1个 |
| 十、新风监控子系统（软件子模块） | ||||||
| 1 | 新风监控子系统 | CS-XF | 1 | 套 | C-SAFE | 需提供设备通讯协议 |
| 十一、其他配置： | ||||||
| 1 | GSM短信报警模块 | CS-GSM | 0 | 个 | C-SAFE | 短信模块(内置) |
| 2 | GSM短信+语音模块 | CS-GSMV2 | 1 | 个 | C-SAFE | 短信语音模块(网络版，多主机可共用) |
| 3 | 手机APP | CS-APP | 1 | 套 | C-SAFE | 支持IOS和安卓 |
| 5 | 微信云平台 | CS-WX | 1 | 套 | C-SAFE | 支持微信看视频 |
| 6 | 动力环境监控系统软件 | CS-Client | 1 | 套 | C-SAFE | 同步支持B/S或C/S架构 |
| 7 | 机房3D底图 | CS-3D | 1 | 张 | C-SAFE | 机房3D图 |
| 8 | 集中监控管理软件 | CS-SVR | 0 | 套 | C-SAFE | 多主机联网集中监控平台软件（多主机使用） |
| 一、网关及配件 | ||||||
| 序号 | 设备名称 | 型号 | 数量 | 单位 | 品牌 | 备注 |
| 1 | 智能监控系统屏 | 定制 | 1 | 台 | C-SAFE | 2260*800*600，含空开、抽屉柜、盲板、理线槽、接线端子、PDU |
| 2 | 辅助监控系统网关主机 | CS-X9 | 1 | 台 | 定制 | 支持VGA显示屏接入 |
| 3 | 19寸液晶显示器 | 定制 | 1 | 台 | 海康 | 1366*768 |
| 4 | VGA切换器 | 定制 | 1 | 台 | 定制 | 切换动环画面和视频画面 |
| 5 | 交换机 | 1 | 台 | 海康 | 交换机 | |
| 二、系统软件 | ||||||
| 1 | 智能监控系统 | CS-ZJK | 1 | 项 | C-SAFE | 系统软件 |
| 2 | 手机APP | CS-APP | 1 | 套 | C-SAFE | 支持IOS和安卓 |
| 3 | 微信云平台 | CS-WX | 1 | 套 | C-SAFE | 支持微信看视频 |
| 4 | 配电室3D底图 | CS-3D | 1 | 张 | C-SAFE | 配电房3D图 |
| 三、终端采集传感器 | ||||||
| 1 | 烟感探测传感器 | CS-ISK20 | 4 | 台 | C-SAFE | 开关量接口，可选485接口的 |
| 2 | 红外探测传感器 | CS-IIR20 | 2 | 台 | C-SAFE | 开关量接口，可选485接口的 |
| 3 | 温湿度传感器 | CS-TH30 | 4 | 只 | C-SAFF | 带液晶显示，485接口 |
| 4 | 水浸传感器+5电极片 | CS-DWFS | 2 | 只 | C-SAFE | 单点位，485接口。可选配漏水绳 |
| 5 | 水位变送器 | CS-SW20 | 2 | 只 | C-SAFE | 投入式，485 |
| 6 | SF6+O2气体采集器 | CS-SF6O2 | 2 | 只 | C-SAFE | 485接口 |
| 7 | 声光报警器 | CS-JD20 | 1 | 只 | C-SAFE | 开关量接口 |
| 四、智能控制子系统 | ||||||
| 1 | 照明控制模块 | CS-TS02 | 1 | 台 | C-SAFE | 485接口，2路灯光触控面板（1-4路可选） |
| 2 | 风机控制模块 | STB1-125/R | 1 | 台 | C-SAFE | 485接口，断路器 |
| 3 | 水泵控制模块 | STB1-125/R | 1 | 台 | C-SAFE | 485接口，断路器 |
| 4 | 普通空调控制模块 | CS-ACP | 2 | 台 | C-SAFE | 485接口，自带温湿度显示 |
| 五、除湿监控子系统 | ||||||
| 1 | 工业除湿机 | 1 | 台 | 自行采购 | 需支持485协议接口 | |
| 六、视频监控子系统 | ||||||
| 1 | 网络硬盘录像机 | 1 | 台 | 海康 | 海康视频 | |
| 2 | 网络枪机或半球 | 1 | 台 | 海康 | 海康枪机或半球 | |
| 3 | 网络球机 | 1 | 台 | 海康 | 带云台球机 | |
| 4 | 硬盘 | 1 | 块 | 海康 | 硬盘，需根据存储要求选配容量 | |
| 七、门禁监控子系统 | ||||||
| 1 | 门禁控制器 | 微耕或海康 | 1 | 只 | 微耕或海康 | 1/2/3/4门控制器 |
| 2 | 读卡器 | 微耕或海康 | 1 | 只 | 微耕或海康 | 读卡器 |
| 3 | 开门按钮 | 微耕或海康 | 1 | 只 | 微耕或海康 | 出门按钮 |
| 4 | 电磁锁 | 微耕或海康 | 1 | 只 | 微耕或海康 | 磁力锁 |
| 5 | ID卡 | 微耕或海康 | 5 | 张 | 微耕或海康 | ID/IC可选 |
* 实际项目中的监控对象可能与以上清单列表有差异，可根据监测场景的面积及其待监测的设备等调整配置清单。
