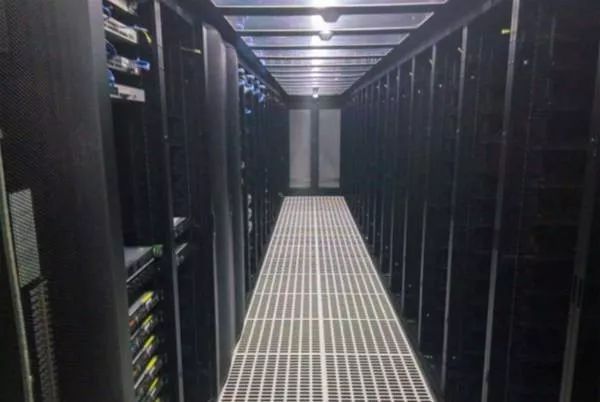

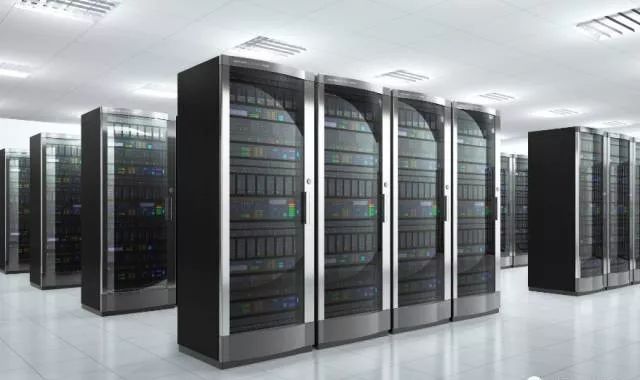

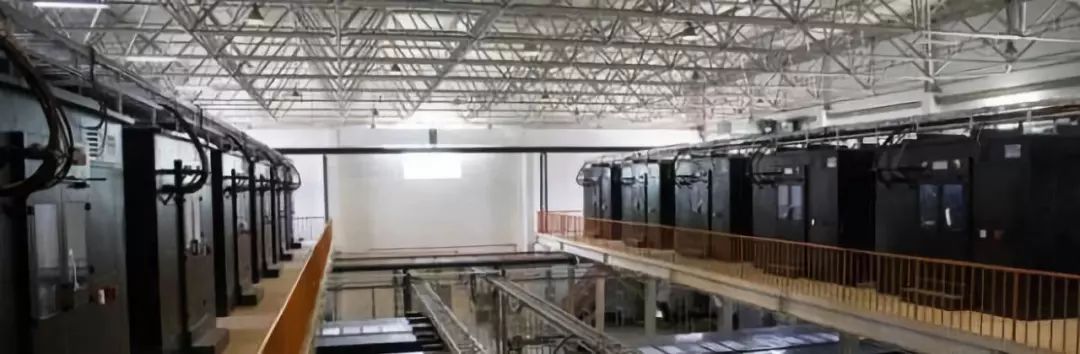

机房监控软件主要是针对机房所有的设备及环境进行集中监控和管理的，其监控对象构成机房的各个子系统：动力系统、环境系统、消防系统、保安系统、网络系统等。机房监控系统基于网络综合布线系统，采用集散监控，在机房监视室放置监控主机，运行监控软件，以统一的界面对各个子系统集中监控。机房监控系统实时监视各系统设备的运行状态及工作参数，发现部件故障或参数异常，即时采取多媒体动画、语音、电话、短消息等多种报警方式，记录历史数据和报警事件，提供智能专家诊断建议和远程监控管理功能以及WEB浏览等。

机房监控部分硬件设备参数表

序号 产品名称主要技术要求

网络监控主机 1)8个模拟输入接口，输入信号类型：4-20mA、0-20mA、0-5V、0-10V可配置,8路光电隔离开关量输入接口， 2路机械继电器输出接口、4路PHOTOMOS继电器输出接口，可以通过Telnet、SNMP进行直接远程管理，液晶文字显示面板，1U高度，具备同时往2个中心发送数据的能力，提供基于RS485的现场总线，支持MODBUS协议接口，可以支持在1500米范围内与32个采集或控制的子设备通讯。

2)通过总线为监测的子设备供电（＋12V），总线接口方式为2种RJ45接口和通用端子接口，方便安装部署。

3)提供10/100MRJ45接口，通过以太网络用TCP/IP协议与监控中心通信实现远程监控。

2温湿度变送器

1)采用高精度数字温度传感器, 瑞士精密探头，工作电源采用总线供电方式，有电源防接反功能和过压保护功能, 金属烤漆外壳。

2)通信接口采用标准串口（RS485），通信协议采用MODBUS协议，支持ASCII方式

3)带有图形液晶显示，可直接查看系统运行状况以及测量结果，总线接口采用8芯网线和RJ45接口进行连接

3视频系统采用嵌入式硬盘录像机/视频服务器。480LUX。低照度

4UPS、精密空调智能设备监控器

1)可连接1个带RS232/RS485/RS422监控接口的智能UPS或精密空调，全金属烤漆外壳。

2)核心软件可升级，可根据不同厂家的UPS或精密空调监控命令定制监控行为，通信协议可增加数字签名增强安全性，与主机通信的总线通信协议采用MODBUS ASCII协议。

5漏水探测器线式带10米检测线，12V电源输出，图形显示报警位置。

6开关监测模块1)8路空气开关监测输入，可以适用于交流和直流开关监测

2)工作电源采用总线供电方式，有电源防接反功能和过压保护功能 通信接口采用标准串口（RS485），通信协议采用MODBUS协议，支持ASCII方式

3)总线接口可采用8芯网线和RJ45接口进行连接，带有图形液晶显示，可文字直接查看系统运行状况以及测量结果，金属烤漆外壳。

7门禁控制主机

1)刷卡数据通过IP网络到中心服务器认证网络传输的数据须经过加密处理，安全性高

2)有通行时段和节假日设置，控制灵活。

3)可以通过Telnet、SNMP进行远程管理，具有MAC地址，金属烤漆外壳。

4)除可通过IP网络联网以外，也可以通过RS485总线联网，遵循ModBus协议

5)具有韦根26读卡器接口具有门锁接口（都有常开和常闭接口），具有门磁接口，具有内部控制开关接口，具有RS485总线接口。具有RS232接口。

8IP型温湿度变送器

1)1 Console(RS232)接口、2个开关量接口，1个温度接口和1个湿度接口，直接支持ARP, ICMP, IP, TCP, UDP, Telnet, HTTP、DNS，SNMP协议

2)工业级：-30-80℃，金属烤漆外壳，交流220V，50Hz，1.5W瓦，500W。

9短信报警

3)具有USB接口。通过USB接口与监控中心的服务器相连，当触发事件，按设定的条件向相关的人员自动地发告警手机短信

4)通过中心软件可替代短信网站发短信。

环境动力监控中心管理软件功能

1、对于大量的监控点可以进行分区、分组的树型结构管理和电子地图显示。

2、可根据告警设置进行多种形式的告警，具有三级告警机制。便于管理人员在同时出现不同设备不同级别的报警时可以有重点、有先后的进行处理，首先处理最严重的告警。

3、不同级别的告警可以设置不同的通知方式。如发送邮件、短信、电话语音、声光、多媒体等通知。

4、可以灵活设置报警的条件。对每种监控量的报警设置中可按报警类别的不同进行设置，用户也可根据需要对相关告警量的门限值设置进行调整，可以使报警的管理更有效、灵活。

5、灵活设置联动功能。当某些情况发生时自动进行控制动作。

6、后台数据库软件可采用SQL或Oracle等

7、软件具有网络中断告警。可对其他设备进行集中的管理，监测其联通性并在网络中断时报警。对机房网络连通性进行检测记录；并可以下达时钟指令，完成监控中心与各监控单元之间的时间同步。

8、管理中心的人员可按需要通过短信、邮件调度维护人员处理故障，并形成维护日志。

9、维护人员可以方便的查找记录数据以定位故障。

10、系统可以对维护人员处理故障的值班时间进行排班,还必须具备无人值守功能。系统处于此状态时，可自动的向机房的维护人员通过短信等发送监控数据。

11、可以详细记录监控设备定期发送的数据，形成历史数据图表。

12、每次告警的详情都有记录，每次告警解决也必须有记录。

13、具有2D/3D组态图和电子地图功能。对管理的区域和监控的对象有直观的显示，将设备的状态直观的显示在组态图上，组态图方便清晰地显示各监控点, 用户可以对组态图自行编辑改动、增加和修改。不需第三方软件支持。

14、操作员权限管理细致，保证系统管理的安全性。

15、具有远程管理、设置和控制功能。可以在软件上进行监控主机、UPS监控器、精密空调监控器等设备进行Telnet远程管理设置和通过Web方式查看网络监控主机的运行状况以及485总线上模块的数据。也可以通过RS232口用超级终端进行命令行对监控主机、UPS监控器、精密空调监控器等设备进行设置。
